सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-1211-0270 |
भाग संख्याःA16B-1211-0270
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:डिजिटल कंट्रोल जोड़ने अक्ष पीसीबी 2 अक्ष
बोर्ड श्रृंखलाःA16B-1211
संगत प्रणालियाँ:FANUC सीरीज़ 10 / 11

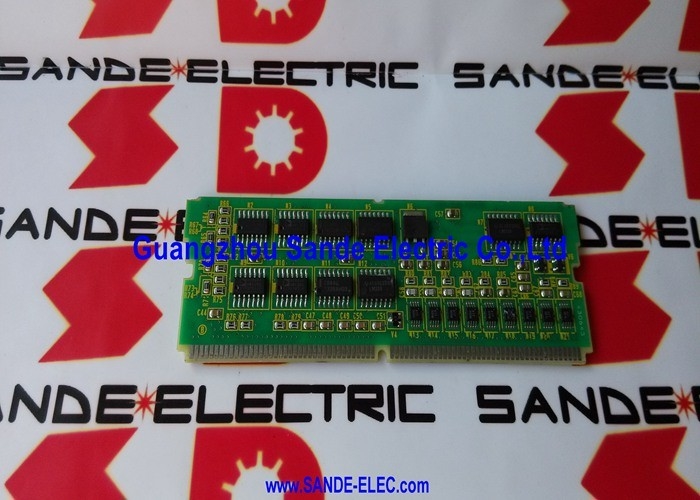

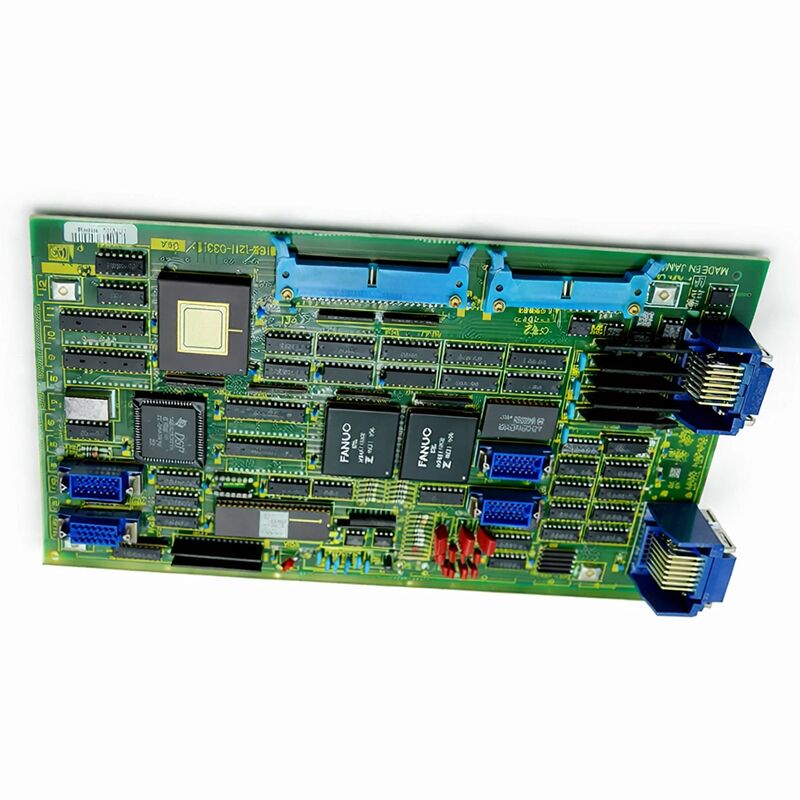

A16B-1211-0270 FANUC श्रृंखला 10 और 11 सीएनसी प्रणालियों के लिए 2-अक्ष डिजिटल नियंत्रण जोड़ अक्ष पीसीबी है।यह आधार विन्यास के लिए दो अतिरिक्त डिजिटल नियंत्रित सर्वो अक्षों को जोड़कर इन नियंत्रकों की अक्ष क्षमता का विस्तार करता है.
FANUC सीरीज 10/11 आर्किटेक्चर में, बेस कंट्रोलर मुख्य नियंत्रण बोर्ड के माध्यम से अक्षों के एक सेट का प्रबंधन करता है। जब एप्लिकेशन को बेस कॉन्फ़िगरेशन का समर्थन करने से अधिक अक्षों की आवश्यकता होती है,एक जोड़ने अक्ष बोर्ड विस्तार प्रदान करता है.
सीरीज 10 और सीरीज 11 FANUC की उच्च प्रदर्शन वाली सीएनसी पीढ़ी थी, जो अपने समय की थी, जो बहु-अक्ष मशीनों के लिए डिज़ाइन की गई थी, जिसमें घूर्णी टेबल वाले मशीनिंग केंद्र शामिल थे,जीवित औजारों के साथ बड़े टर्निंग केंद्र, और जटिल बहु-पथ विन्यास।
अतिरिक्त अक्ष पीसीबी इसलिए है क्योंकि इन अनुप्रयोगों में अक्सर एक एकल नियंत्रण बोर्ड विन्यास से अधिक अक्षों की आवश्यकता होती है।
इस संदर्भ में डिजिटल नियंत्रण का अर्थ है अक्ष नियंत्रण एक डिजिटल सर्वो इंटरफ़ेस के माध्यम से संचालित होता है, कमांड, फीडबैक और स्थिति डेटा एनालॉग वोल्टेज के बजाय डिजिटल मानों के रूप में यात्रा करते हैं।यह पहले के एनालॉग सर्वो प्रणालियों से एक उन्नति थी और अधिक सटीक और दोहराए जाने योग्य अक्ष नियंत्रण प्रदान किया.
A16B-1211-0270 दो अतिरिक्त अक्षों के लिए इस डिजिटल नियंत्रण इंटरफ़ेस को लागू करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-1211-0270 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | डिजिटल नियंत्रण जोड़ने अक्ष पीसीबी |
| बोर्ड श्रृंखला | A16B-1211 |
| अक्ष गणना | दो धुरी |
| नियंत्रण प्रकार | डिजिटल सर्वो नियंत्रण |
| संगत प्रणालियाँ | FANUC सीरीज़ 10 / 11 |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
FANUC की सीरीज 10 और 11 सीएनसी प्रणालियों को लचीलेपन के लिए डिज़ाइन किया गया था। बेस कंट्रोलर प्राथमिक अक्षों को संभालता था।
वैकल्पिक जोड़ अक्ष बोर्डों ने नियंत्रक की क्षमता को माध्यमिक और तृतीयक अक्षों को संभालने के लिए विस्तारित किया है। जटिल मशीन टूल्स पर घूर्णी तालिकाएं, सूचकांक, उप-स्पिंडल और अतिरिक्त रैखिक अक्ष।
जोड़ अक्ष बोर्ड स्वतंत्र रूप से काम नहीं करता है।
यह मुख्य नियंत्रण बोर्ड के साथ समन्वय में कार्य करता है, अंतर्निहित गति कमांड प्राप्त करता है और अपनी आवंटित धुरी के लिए सर्वो संचार का प्रबंधन करता है।
सीएनसी की गति नियोजन केंद्रीय रूप से चलती है; अतिरिक्त अक्षों के लिए उन गति आदेशों का निष्पादन इस बोर्ड द्वारा संभाला जाता है।
एक ही बोर्ड पर दो धुरी इस अनुप्रयोग के लिए कुशल विन्यास है।
जिन मशीनों को तीन या चार अतिरिक्त अक्षों की आवश्यकता होती थी, वे कई अतिरिक्त अक्ष बोर्ड स्थापित कर सकती थीं या इस बोर्ड को अन्य विस्तार विकल्पों के साथ जोड़ सकती थीं।
बोर्ड कंट्रोलर रैक में एक स्लॉट लेता है और दो पूर्ण कार्यात्मक डिजिटल सर्वो चैनल जोड़ता है।
A16B-1211-0270 पर प्रत्येक अक्ष चैनल उस अक्ष के लिए servo एम्पलीफायर के लिए संचार पथ को संभालता है।सीएनसी एक उच्च गति सीरियल लिंक के माध्यम से servo एम्पलीफायर के लिए स्थिति संदर्भ भेजता है.
एम्पलीफायर मोटर के एन्कोडर से फीडबैक का उपयोग करके स्थानीय रूप से स्थिति लूप को निष्पादित करता है।
जोड़ अक्ष बोर्ड अपने दो अक्षों के लिए इस सीरियल लिंक के सीएनसी पक्ष को लागू करता है।
यह कमांड डेटा उत्पन्न करता है जो सर्वो एम्पलीफायर प्राप्त करते हैं और वापस आने वाले फीडबैक डेटा को संसाधित करते हैं। स्थिति त्रुटि, वास्तविक गति, अलार्म स्थिति ️ यह सब बोर्ड के माध्यम से बहता है।
बोर्ड सीएनसी के इंटरपोलेशन में भी भाग लेता है ️ अक्षों के लिए जो अन्य अक्षों के साथ समन्वित पथों में चलते हैं, स्थिति आदेशों का समय सभी अक्षों में समन्वित होना चाहिए।
इस सिंक्रनाइजेशन को प्राप्त करने के लिए अतिरिक्त अक्ष बोर्ड मुख्य नियंत्रण बोर्ड के साथ समन्वय करता है।
श्रृंखला 10 और 11 एक परिपक्व FANUC पीढ़ी का प्रतिनिधित्व करती है।
इन नियंत्रकों का उत्पादन उस समय मशीनिंग सेंटर और टर्निंग सेंटर बाजार के लिए किया गया था जब मल्टी-एक्सिस डिजिटल सर्वो कंट्रोल तेजी से आगे बढ़ रहा था।जिन मशीनों में वे लगाए गए थे उनमें से कई आज भी उत्पादक हैं.
FANUC अब सीरीज 10/11 प्लेटफॉर्म के लिए नए A16B-1211 सीरीज बोर्ड का निर्माण नहीं करता है।
उपलब्ध आपूर्ति अतिरिक्त नए-इन-बॉक्स स्टॉक, बंद मशीनों से नवीनीकृत बोर्डों और मरम्मत की गई इकाइयों से आती है।
उत्पादन मशीनों के लिए जहां अतिरिक्त अक्ष बोर्ड विशिष्ट मशीन अक्षों के लिए एक एकल विफलता बिंदु है, एक परीक्षण किए गए स्पेयर को घर में रखने से किसी भी भविष्य की मरम्मत परिदृश्य से सोर्सिंग समय समाप्त हो जाता है।
प्रश्न 1: सर्वो त्रुटि के साथ श्रृंखला 11 मशीन अलार्म पर तीसरी और चौथी अक्ष। पहले दो अक्ष सामान्य हैं। क्या अतिरिक्त अक्ष पीसीबी संभावित दोष है?
A servo alarm isolated to the axes controlled by the add axis board — with the main axes operating normally — is strongly indicative of an add axis board fault or a fault in the servo amplifiers connected to that board.
पहले प्रत्येक प्रभावित धुरी के लिए सर्वो एम्पलीफायर अलार्म डिस्प्ले की जाँच करें।
एक सर्वो एम्पलीफायर अलार्म एम्पलीफायर स्तर पर दोष की पहचान करता है। यदि एम्पलीफायर साफ हैं और केवल सीएनसी उन अक्षों पर अलार्म कर रहा है, तो एडी एक्सिस बोर्ड प्राथमिक संदिग्ध बन जाता है।
प्रश्न 2: क्या A16B-1211-0270 से अक्षों को प्रोग्राम किया जा सकता है और मुख्य बोर्ड पर अक्षों के साथ इंटरपोलेट किया जा सकता है?
हाँ. अतिरिक्त अक्ष बोर्ड पर अक्ष पूरी तरह से सीएनसी के गति नियंत्रण में एकीकृत हैं. वे मुख्य बोर्ड की अक्षों के साथ समन्वित बहु-अक्ष इंटरपोलेशन में भाग लेते हैं.
सीएनसी सभी अक्षों को एक एकीकृत गति प्रणाली के हिस्से के रूप में मानता है, भले ही कौन सा बोर्ड प्रत्येक अक्ष के सर्वो संचार का प्रबंधन करता है।
Q3: जोड़ने अक्ष बोर्ड को बदल दिया गया था. अक्षों यह घर सामान्य रूप से नियंत्रित करता है, लेकिन पोजिशनिंग ऑफसेट है. क्यों?
एक अतिरिक्त अक्ष बोर्ड प्रतिस्थापन के बाद स्थिति के विस्थापन आम तौर पर इंगित करते हैं कि उन अक्षों के लिए सर्वो एम्पलीफायर मापदंडों को सत्यापित या बहाल करने की आवश्यकता है।कुछ पोजिशनिंग डेटा या मुआवजा पैरामीटर एम्पलीफायर या सीएनसी के पैरामीटर मेमोरी में रह सकते हैं.
पुष्टि करें कि सीएनसी पैरामीटर बैकअप पूरा हो गया है और प्रभावित अक्षों के लिए अक्ष पैरामीटर पिछले विन्यास से मेल खाते हैं।
प्रश्न 4: क्या एक अलग A16B-1211 संस्करण A16B-1211-0270 की जगह ले सकता है?
A16B-1211 श्रृंखला में अलग-अलग प्रत्यय संख्याएं अलग-अलग कार्यों को दर्शाती हैं। -0270 विशेष रूप से श्रृंखला 10/11 के लिए 2-अक्षीय डिजिटल नियंत्रण जोड़ अक्ष संस्करण है।
श्रृंखला में अन्य प्रत्यय संख्याएं विभिन्न बोर्ड प्रकार हैं ️ उप सीपीयू बोर्ड, ग्राफिक बोर्ड, पीएमसी बोर्ड।
केवल -0270 प्रत्यय 2-अक्षीय डिजिटल जोड़ अक्ष फ़ंक्शन के लिए सही प्रतिस्थापन है।
प्रश्न 5: चलती मशीन में स्थापित होने से पहले A16B-1211-0270 का परीक्षण कैसे किया जाना चाहिए?
बोर्ड को स्थापित करने से पहले घटक क्षति, कनेक्टर की स्थिति और संक्षारण के लिए नेत्रहीन निरीक्षण किया जा सकता है।
कार्यात्मक परीक्षण के लिए सीरीज 10/11 नियंत्रक वातावरण की आवश्यकता होती है ∙ बोर्ड को स्वतंत्र रूप से उसके लिए डिज़ाइन की गई प्रणाली के बाहर परीक्षण नहीं किया जा सकता है।
एक आपूर्तिकर्ता जो सीरीज 10/11 प्रणाली के भीतर परीक्षण किए गए बोर्ड प्रदान करता है, वह एक बोर्ड की तुलना में अधिक आश्वासन प्रदान करता है जिसे निरीक्षण किया गया है लेकिन भार के तहत संचालित नहीं किया गया है।
यदि संभव हो, तो उत्पादन मशीन में स्थापित करने के लिए प्रतिबद्ध होने से पहले एक ज्ञात-अच्छे नियंत्रक में प्रतिस्थापन बोर्ड का परीक्षण करें।
