| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-1211-0271 |

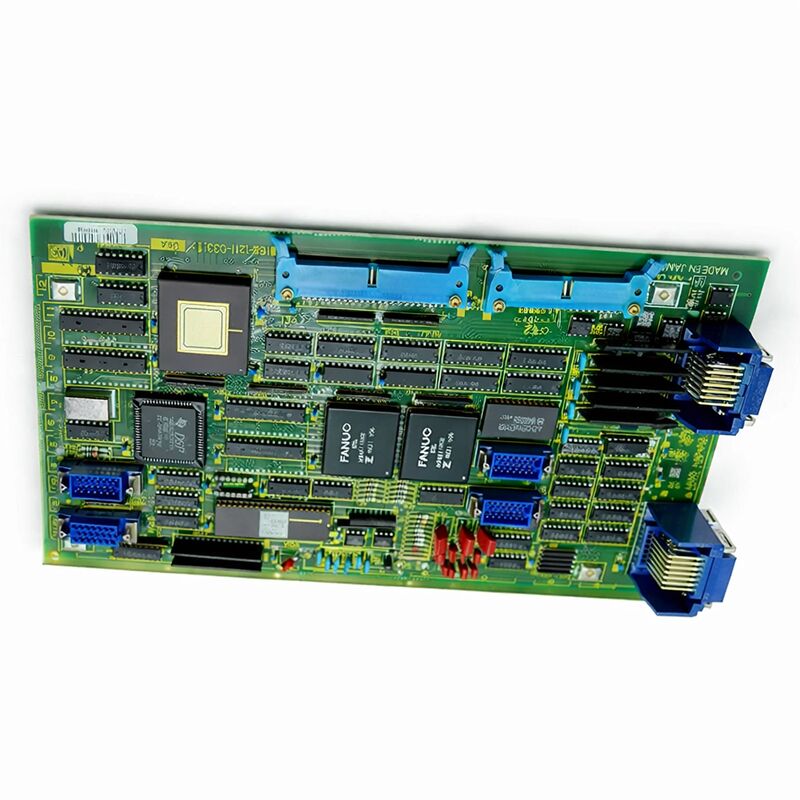

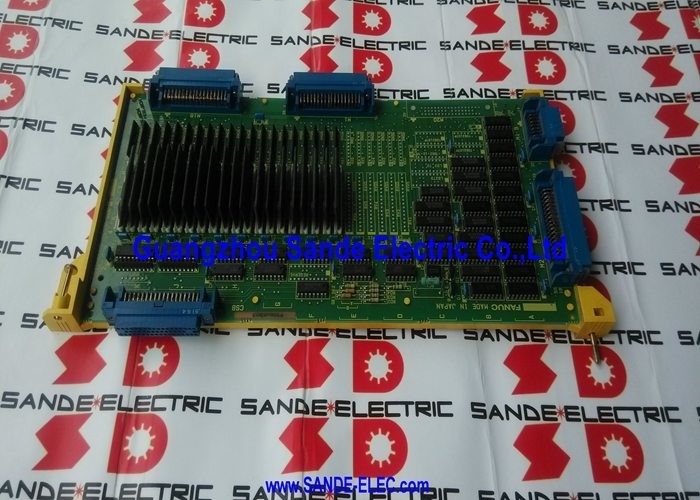

भाग संख्या: A16B-1211-0271
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: डिजिटल एक्सिस कंट्रोल पीसीबी
बोर्ड सीरीज़: A16B-1211
संगत सिस्टम: FANUC सिस्टम 10, सिस्टम 11 और संगत
अनुप्रयोग: डिजिटल सर्वो एक्सिस नियंत्रण / एक्सिस विस्तार
A16B-1211-0271 FANUC की A16B-1211 सीरीज़ का एक प्रिंटेड सर्किट बोर्ड है — एक्सिस कंट्रोल और विस्तार बोर्डों का परिवार जिसने सिस्टम 10 और सिस्टम 11 सीएनसी कंट्रोलर प्लेटफार्मों की सेवा की।
इस सीरीज़ में सिस्टम 10/11 इंस्टॉलेशन के लिए आवश्यक विभिन्न एक्सिस कंट्रोल बोर्ड वेरिएंट शामिल थे: व्यक्तिगत एक्सिस अनुप्रयोगों के लिए सिंगल-चैनल बोर्ड, युग्मित एक्सिस नियंत्रण के लिए डुअल-चैनल बोर्ड, और विभिन्न ड्राइव पीढ़ियों के लिए इंटरफ़ेस वेरिएंट।
A16B-1211-0271 इस परिवार का एक विशिष्ट सदस्य है, जो सिस्टम 10/11 एक्सिस कंट्रोल आर्किटेक्चर में अपने परिभाषित कार्य की सेवा कर रहा है।
FANUC के सिस्टम 10 और सिस्टम 11 ने 0-C और सीरीज़ 15 प्लेटफार्मों में संक्रमण से पहले FANUC की सीएनसी उत्पाद लाइन के उच्च-प्रदर्शन छोर का प्रतिनिधित्व किया।
ये कंट्रोलर जटिल मशीन टूल्स को पावर देते थे — कई नियंत्रित एक्सिस वाले मशीनिंग सेंटर, लाइव टूलिंग वाले टर्निंग सेंटर, और मल्टी-फंक्शन मशीनें जो एक साथ कई एक्सिस पर समन्वित गति की मांग करती थीं।
A16B-1211 सीरीज़ एक्सिस बोर्ड वह हार्डवेयर थे जिसने इस मल्टी-एक्सिस क्षमता को संभव बनाया।
A16B-1211 सीरीज़ में प्रत्येक एक्सिस कार्ड एक ही आर्किटेक्चरल भूमिका निभाता है: यह मुख्य कंट्रोलर और उसके निर्दिष्ट एक्सिस के लिए सर्वो ड्राइव इकाइयों के बीच सर्वो इंटरफ़ेस प्रदान करता है।
यह कंट्रोलर के स्थिति आदेशों को सर्वो ड्राइव संकेतों में परिवर्तित करता है और एन्कोडर फीडबैक को संसाधित करता है जो कंट्रोलर को स्थिति डेटा वापस भेजता है।
A16B-1211-0271 सिस्टम 10/11 एक्सिस के लिए इस फ़ंक्शन को करता है जिसे वह सेवा करने के लिए कॉन्फ़िगर किया गया है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-1211-0271 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | डिजिटल एक्सिस कंट्रोल पीसीबी |
| बोर्ड सीरीज़ | A16B-1211 |
| संगत सिस्टम | FANUC सिस्टम 10, सिस्टम 11 |
| अनुप्रयोग | सर्वो एक्सिस इंटरफ़ेस और नियंत्रण |
| निर्माण | थ्रू-होल (नॉन-एसएमटी) |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
A16B-1211 सीरीज़ में सिस्टम 10 और सिस्टम 11 प्लेटफार्मों के लिए एक्सिस कंट्रोल बोर्डों की एक श्रृंखला शामिल है, प्रत्येक वेरिएंट एक्सिस की संख्या, इंटरफ़ेस प्रकार और ड्राइव पीढ़ी के विशिष्ट संयोजन को कवर करता है।
वेरिएंट एक्सिस की संख्या (सिंगल-चैनल और डुअल-चैनल) और ड्राइव इंटरफ़ेस आवश्यकताओं (डिजिटल, सीरियल, एनालॉग) के आसपास क्लस्टर होते हैं। इस परिवार के भीतर, निकट अनुक्रम में भाग संख्याएँ कार्य में समान होती हैं लेकिन चैनल की संख्या, हार्डवेयर संशोधन, या मामूली इंटरफ़ेस अंतरों से भिन्न होती हैं।
A16B-1211-0271 इस सीरीज़ के भीतर अपनी स्थिति रखता है क्योंकि यह उन बोर्डों में से एक है जिन पर सिस्टम 10/11 मल्टी-एक्सिस कॉन्फ़िगरेशन निर्भर थे।
उन मशीनों में जहां इस विशिष्ट बोर्ड को निर्दिष्ट किया गया था, यह एक एक्सिस या एक्सिस के समूह की सेवा करता है जिसे कंट्रोलर को अपने संचालन को निष्पादित करने के लिए नियंत्रित करना चाहिए।
इस प्रकार के कार्यात्मक बोर्ड के स्थापित हुए बिना मशीन उन एक्सिस को नहीं चला सकती।
सिस्टम 10/11 मशीन मालिकों के लिए, A16B-1211 सीरीज़ बोर्ड आपूर्ति पहुंच बनाए रखने के लिए सबसे महत्वपूर्ण विरासत घटकों में से हैं।
मशीनों में स्वयं उत्पादक जीवन के दशकों शेष हो सकते हैं।
हालांकि, इलेक्ट्रॉनिक्स को ध्यान देने की आवश्यकता है और — जब बोर्ड अंततः विफल हो जाते हैं — परीक्षण किए गए समकक्ष इकाइयों के साथ प्रतिस्थापन की आवश्यकता होती है।
एक्सिस बोर्ड के कार्य को बंद-लूप नियंत्रण पथ के माध्यम से समझा जा सकता है जिसमें यह भाग लेता है। सीएनसी कंट्रोलर पार्ट प्रोग्राम के आधार पर लक्ष्य स्थिति की गणना करता है। इंटरपोलेशन गणना करता है कि प्रत्येक एक्सिस को प्रत्येक सर्वो अपडेट चक्र में कहाँ होना चाहिए।
एक्सिस कार्ड इस लक्ष्य स्थिति को प्राप्त करता है, स्थिति त्रुटि (लक्ष्य और वास्तविक के बीच का अंतर) की गणना करता है, और एक वेग मांग संकेत उत्पन्न करता है।
सर्वो ड्राइव इस वेग मांग को प्राप्त करता है और तदनुसार मोटर करंट आउटपुट करता है।
मोटर चलता है। मोटर पर एन्कोडर स्थिति डेटा को एक्सिस कार्ड पर भेजता है, जो कंट्रोलर को वास्तविक स्थिति की रिपोर्ट करता है।
यह लूप प्रत्येक एक्सिस के लिए प्रति सेकंड कई सौ बार बंद होता है।
A16B-1211-0271 उन एक्सिस के लिए इस लूप में भाग लेता है जिनकी वह सेवा करता है।
उसके सर्किट को उन एक्सिस के लिए सर्वो अपडेट दर पर सही ढंग से प्रदर्शन करना चाहिए। सर्किट में कोई भी गिरावट — स्थिति फीडबैक में बढ़ा हुआ शोर, वेग कमांड सिग्नल में विकृति, बोर्ड के तर्क को खिलाने वाले बिजली की आपूर्ति में अस्थिरता — एक्सिस प्रदर्शन में गिरावट के रूप में दिखाई देती है।
प्रभाव पहले सूक्ष्म हो सकता है (थोड़ा अधिक अनुवर्ती त्रुटियां, मामूली सतह फिनिश) और गिरावट खराब होने पर स्पष्ट सर्वो अलार्म तक बढ़ सकता है।
A16B-1211-0271 थ्रू-होल पीसीबी निर्माण के युग का है। सभी सक्रिय घटक — आईसी, ट्रांजिस्टर — और निष्क्रिय घटक — रेसिस्टर, कैपेसिटर — बोर्ड के माध्यम से प्रविष्टि द्वारा लगाए जाते हैं और रिवर्स साइड पर सोल्डर किए जाते हैं। यह निर्माण शैली, सतह-माउंट तकनीक से पुरानी है जिसने इसका अनुसरण किया, रखरखाव में एक व्यावहारिक लाभ है: घटक मानक सोल्डरिंग उपकरण के साथ व्यक्तिगत रूप से सुलभ होते हैं।
इन बोर्डों की आयु को देखते हुए, इलेक्ट्रोलाइटिक कैपेसिटर सबसे आम विफलता जोखिम हैं।
उनका इलेक्ट्रोलाइट वर्षों से धीरे-धीरे वाष्पित हो जाता है, और उनके विद्युत गुण बदल जाते हैं। बोर्ड की बिजली आपूर्ति फ़िल्टरिंग अनुभाग में कैपेसिटर विशेष रूप से महत्वपूर्ण हैं — जब वे खराब हो जाते हैं, तो बोर्ड के आंतरिक आपूर्ति वोल्टेज में रिपल विकसित होता है जो वेग कमांड सिग्नल और फीडबैक प्रोसेसिंग दोनों को दूषित करता है।
निवारक नवीनीकरण, सभी इलेक्ट्रोलाइटिक कैपेसिटर को विफल होने से पहले बदलना, उन बोर्डों के लिए पसंदीदा रखरखाव रणनीति है जो आयु-संबंधित व्यवहार के शुरुआती संकेत दिखा रहे हैं।
Q1: सिस्टम 10/11 मशीन इस बोर्ड द्वारा सेवित एक्सिस पर असंगत एक्सिस व्यवहार उत्पन्न करती है — कभी-कभी सही ढंग से चलती है, कभी-कभी अनुवर्ती त्रुटि अलार्म उत्पन्न करती है, बिना किसी सुसंगत ट्रिगर के। क्या जांच की जानी चाहिए?
बिना किसी स्पष्ट ट्रिगर के असंगत अनुवर्ती त्रुटियां एक्सिस कार्ड की बिजली आपूर्ति अनुभाग में एक उम्र बढ़ने वाले इलेक्ट्रोलाइटिक कैपेसिटर के विशिष्ट लक्षणों में से एक हैं।
खराब कैपेसिटर बोर्ड के आंतरिक आपूर्ति वोल्टेज में अत्यधिक रिपल का कारण बनता है, जो कभी-कभी उस सीमा को पार कर जाता है जो सर्वो लूप को परेशान करता है।
दोष रुक-रुक कर होता है क्योंकि कैपेसिटर सीमांत है, पूरी तरह से विफल नहीं हुआ है। बोर्ड पर कैपेसिटर प्रतिस्थापन — या एक नवीनीकृत इकाई के साथ बोर्ड का प्रतिस्थापन — उचित प्रतिक्रिया है।
Q2: निरीक्षण के लिए बोर्ड हटा दिया गया था और कोई दृश्य क्षति नहीं दिखाता है। क्या इसे कार्यात्मक माना जा सकता है?
नहीं। दृश्य निरीक्षण स्पष्ट दोष दिखाता है — जले हुए घटक, टूटे हुए घटक, जंग — लेकिन अधिकांश इलेक्ट्रॉनिक घटक विफलताओं से कोई दृश्य संकेत नहीं मिलता है।
एक इलेक्ट्रोलाइटिक कैपेसिटर बाहरी रूप से बरकरार दिखाई देते हुए विद्युत रूप से विफल हो सकता है।
वास्तविक सर्वो मोटर लोडिंग के साथ एक नियंत्रित वातावरण में बोर्ड का कार्यात्मक परीक्षण इसकी परिचालन स्थिति की पुष्टि करने का एकमात्र तरीका है।
एक बोर्ड जो दृश्य निरीक्षण पास करता है लेकिन कई वर्षों से सेवा में है, उसे उत्पादन मशीन में भरोसा करने से पहले कार्यात्मक रूप से परीक्षण किया जाना चाहिए।
Q3: इस बोर्ड को बदलने के बाद, मशीन का एक्सिस प्रदर्शन पहले जैसा ही है लेकिन कंटूरिंग के दौरान अनुवर्ती त्रुटि थोड़ी बढ़ गई है। सभी पैरामीटर बैकअप से बहाल किए गए थे। और क्या प्रभावित कर सकता है?
सही पैरामीटर के साथ बोर्ड प्रतिस्थापन के बाद थोड़ी बढ़ी हुई अनुवर्ती त्रुटि एनालॉग आउटपुट सर्किट स्तर पर पुराने और प्रतिस्थापन बोर्ड की विशेषताओं के बीच अंतर का संकेत दे सकती है। एक ही भाग संख्या के बोर्डों के बीच घटक सहनशीलता में कुछ भिन्नता सामान्य है।
सर्वो ट्यूनिंग पैरामीटर (स्थिति लूप गेन, वेग फीडफॉरवर्ड) को नए बोर्ड के साथ प्रदर्शन को फिर से अनुकूलित करने के लिए मामूली समायोजन की आवश्यकता हो सकती है।
ये समायोजन छोटे होते हैं — मूल मापदंडों से शुरू करके और अनुवर्ती त्रुटि की निगरानी करते हुए वृद्धिशील परिवर्तन करना सही दृष्टिकोण है।
Q4: मशीन कभी-कभी एक सर्वो अलार्म उत्पन्न करती है जो तब साफ हो जाता है जब प्रश्न में एक्सिस को धीरे-धीरे जॉग किया जाता है। धीमी गति के दौरान कोई अलार्म नहीं दिखाई देता है लेकिन रैपिड ट्रैवर्स दोष को ट्रिगर करता है। यह क्या बताता है?
अलार्म जो केवल रैपिड ट्रैवर्स के दौरान दिखाई देते हैं, गति-निर्भर समस्या की ओर इशारा करते हैं।
एक उम्र बढ़ने वाले एक्सिस कार्ड में सबसे आम कारण वेग कमांड आउटपुट सर्किट में खराब स्मूथिंग कैपेसिटर हैं।
कम गति पर, कमांड सिग्नल त्रुटियां इतनी छोटी होती हैं कि ड्राइव का वेग नियंत्रण उन्हें संभाल लेता है।
रैपिड ट्रैवर्स गति पर, कमांड अधिक शोरगुल वाला होता है, जिससे वेग विचलन होता है जिसे ड्राइव अलार्म के रूप में चिह्नित करता है। यह एक बोर्ड-स्तरीय मुद्दा है जिसके लिए मरम्मत या प्रतिस्थापन की आवश्यकता होती है।
Q5: क्या इस बात का जोखिम है कि सिस्टम 11 मशीन इंस्टॉलेशन से एक बोर्ड सिस्टम 10 मशीन के साथ संगत नहीं होगा, यह देखते हुए कि वे इस सीरीज़ को साझा करते हैं?
A16B-1211 सीरीज़ ने सिस्टम 10 और सिस्टम 11 दोनों प्लेटफार्मों की सेवा की, लेकिन सीरीज़ के भीतर विशिष्ट वेरिएंट को एक या दूसरे प्लेटफॉर्म के लिए तैयार किया जा सकता है।
सिस्टम 11 मशीन से सिस्टम 10 मशीन में (या इसके विपरीत) बोर्ड स्थापित करने से पहले, पुष्टि करें कि विशिष्ट बोर्ड भाग संख्या लागू हार्डवेयर प्रलेखन में दोनों प्लेटफार्मों के साथ संगत के रूप में सूचीबद्ध है।
यदि प्रलेखन उपलब्ध नहीं है, तो आगे बढ़ने से पहले सिस्टम 10/11 कॉन्फ़िगरेशन से परिचित विशेषज्ञ से परामर्श करें।
