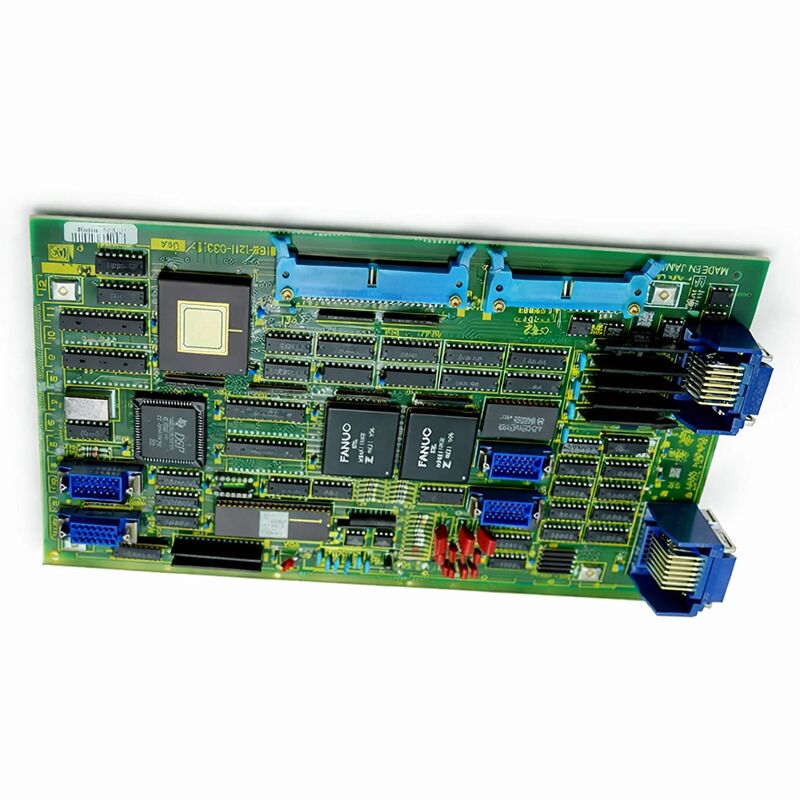

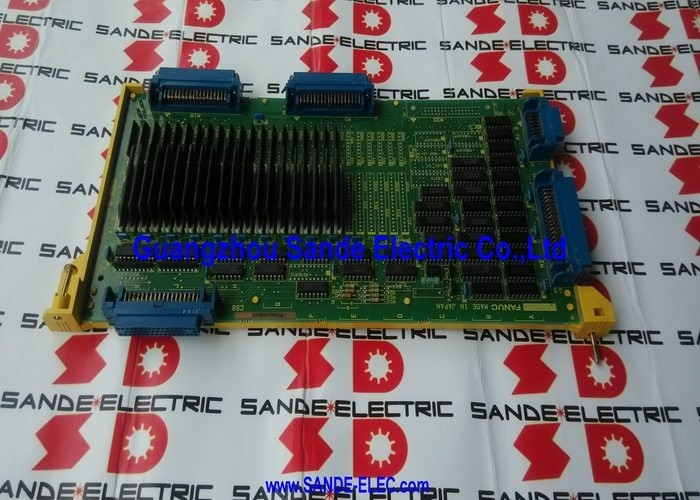

अक्ष नियंत्रण बोर्ड A16B-1211-0331 A16B12110331 A16B-1211-O331

FANUC A16B-1211-0331 | सीरीज़ 0-B अतिरिक्त सिंगल एक्सिस कंट्रोल पीसीबी — 5वां/6वां एक्सिस विस्तार, जापान मूल

भाग संख्या: A16B-1211-0331

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: अतिरिक्त एक्सिस कंट्रोल पीसीबी (सिंगल चैनल)

बोर्ड सीरीज़: A16B-1211

संगत सिस्टम: FANUC सीरीज़ 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)

एक्सिस गणना: 1 (अतिरिक्त एक्सिस विस्तार)

इंटरफ़ेस: डिजिटल — S-सीरीज़ (6058) डिजिटल सर्वो ड्राइव को नियंत्रित करता है

निर्माण: थ्रू-होल (नॉन-सरफेस-माउंट)

अवलोकन

A16B-1211-0331 FANUC के सीरीज़ 0-B CNC कंट्रोलर के लिए अतिरिक्त सिंगल-एक्सिस कंट्रोल बोर्ड है। यह 0-B कॉन्फ़िगरेशन की एक्सिस नियंत्रण क्षमता का विस्तार करता है — 0-MB मशीनिंग सेंटर, 0-TTB ट्विन-टरेट टर्निंग सेंटर, 0-P4B पैलेटाइज़र, और 0-PB बोरिंग मशीन वेरिएंट — मौजूदा एक्सिस पूरक में एक और डिजिटल रूप से नियंत्रित सर्वो एक्सिस जोड़कर।

सीरीज़ 0-B FANUC के 16-बिट CNC आर्किटेक्चर की अंतिम और सबसे सक्षम पीढ़ी थी। यह 0-A सीरीज़ के बाद का विकास था, जिसने बेहतर प्रोसेसिंग पावर और उन्नत क्षमताएं लाईं, जबकि विश्वसनीय, फील्ड-प्रूवन डिज़ाइन दर्शन को बनाए रखा जिसने 0-सीरीज़ को व्यावसायिक रूप से सफल बनाया।

0-MB कॉन्फ़िगरेशन ने अपने मानक रूप में चार एक्सिस तक के मशीनिंग सेंटरों का समर्थन किया।

A16B-1211-0331 ने पांचवां या छठा एक्सिस जोड़ा जब मशीन के डिज़ाइन को बेस कॉन्फ़िगरेशन द्वारा प्रदान की गई तुलना में अधिक की आवश्यकता थी।

बोर्ड 0-B कंट्रोलर के मुख्य बोर्ड पर A16B-1211-0320 सब CPU कमांड बोर्ड के साथ माउंट होता है, जो अतिरिक्त एक्सिस ऑपरेशन का समन्वय करता है।

यह जोड़ी — कमांड बोर्ड प्लस एक्सिस बोर्ड — 0-B प्लेटफ़ॉर्म में एक्सिस विस्तार के लिए मानक दृष्टिकोण था।

एक्सिस बोर्ड अतिरिक्त एक्सिस के लिए सर्वो इंटरफ़ेस को संभालता है: 6058 सीरीज़ ड्राइव के लिए PWM डिजिटल कमांड और मोटर से एन्कोडर फीडबैक प्रोसेसिंग।

मुख्य विनिर्देश

0-B प्लेटफ़ॉर्म और एक्सिस विस्तार

FANUC 0-B सीरीज़ ने 16-बिट CNC युग की परिपक्व स्थिति का प्रतिनिधित्व किया। बेस एक्सिस गणना ने अधिकांश मशीन कॉन्फ़िगरेशन की ज़रूरतों को पूरा किया, लेकिन कई मशीन डिज़ाइन — विशेष रूप से रोटरी टेबल वाले मशीनिंग सेंटर, ट्विन-पैलेट मशीनें, और मल्टी-फ़ंक्शन टर्निंग सेंटर — को मानक बोर्ड सेट द्वारा प्रदान किए गए एक्सिस से एक या दो अधिक की आवश्यकता थी।

FANUC का समाधान अतिरिक्त एक्सिस बोर्ड आर्किटेक्चर था।

अधिक एक्सिस वाली मशीनों के लिए पूरी तरह से अलग कंट्रोलर की आवश्यकता के बजाय, विस्तार को मौजूदा कंट्रोलर कॉन्फ़िगरेशन में विशिष्ट एक्सिस बोर्ड जोड़कर प्राप्त किया जा सकता था।

A16B-1211-0331 ने ऐसा एक अतिरिक्त एक्सिस प्रदान किया। जब दो अतिरिक्त एक्सिस की आवश्यकता होती थी, तो दो बोर्डों का उपयोग किया जाता था।

एक्सिस बोर्ड अतिरिक्त एक्सिस के ड्राइव यूनिट के लिए डिजिटल PWM सर्वो कमांड उत्पन्न करता है।

इस एक्सिस के लिए ड्राइव यूनिट वही 6058 सीरीज़ डिजिटल सर्वो एम्पलीफायर है जिसका उपयोग प्राथमिक एक्सिस के लिए किया जाता है।

एक्सिस बोर्ड अतिरिक्त एक्सिस मोटर से एन्कोडर स्थिति फीडबैक भी प्राप्त करता है, जो उस एक्सिस के लिए क्लोज्ड-लूप स्थिति नियंत्रण को पूरा करता है।

कंट्रोलर अतिरिक्त एक्सिस को अपने कॉन्फ़िगरेशन में एक और एक्सिस के रूप में देखता है।

CNC का प्रोग्राम इसे किसी भी अन्य एक्सिस की तरह G-कोड एक्सिस कमांड के साथ उपयोग करता है।

यह जोड़ पार्ट प्रोग्राम के लिए पारदर्शी है — विस्तारित एक्सिस ऑपरेटर और प्रोग्रामर के दृष्टिकोण से प्राथमिक एक्सिस के समान व्यवहार करता है।

थ्रू-होल डिज़ाइन और व्यावहारिक सेवाक्षमता

0-B युग के अन्य बोर्डों की तरह, A16B-1211-0331 थ्रू-होल निर्माण का उपयोग करता है। घटकों को उनके लीड को पीसीबी के माध्यम से डालकर और पीछे की ओर सोल्डर करके माउंट किया जाता है। यह सरफेस-माउंट निर्माण की तुलना में एक मौलिक रूप से अलग दृष्टिकोण है जो बाद की FANUC पीढ़ियों में मानक बन गया।

थ्रू-होल निर्माण वाले बोर्ड के लिए व्यावहारिक फायदे हैं जो अब दशकों पुराना है।

घटक व्यक्तिगत रूप से सुलभ और मानक सोल्डरिंग उपकरण के साथ प्रतिस्थापन योग्य हैं।

एक कैपेसिटर जो विफलता में उम्रदराज हो गया है, उसे SMT रीवर्क टूल के बिना पहचाना और बदला जा सकता है। कनेक्टर संपर्कों को व्यक्तिगत रूप से साफ और परीक्षण किया जा सकता है।

इस विंटेज के बोर्डों के लिए, सबसे आम उम्र बढ़ने वाली विफलता मोड इलेक्ट्रोलाइटिक कैपेसिटर का क्षरण है। कैपेसिटर समय के साथ धीरे-धीरे सूख जाते हैं, और उनके इलेक्ट्रोलाइट के वाष्पित होने पर उनकी प्रतिबाधा बढ़ जाती है।

एक एक्सिस कंट्रोल बोर्ड पर, बिजली आपूर्ति अनुभाग में खराब कैपेसिटर अस्थिर आपूर्ति वोल्टेज उत्पन्न करते हैं जो अनियमित एक्सिस व्यवहार या रुक-रुक कर होने वाली अलार्म का कारण बनते हैं।

उम्र से संबंधित लक्षणों को दिखाने वाले बोर्ड पर निवारक कैपेसिटर प्रतिस्थापन अक्सर सबसे प्रभावी बहाली दृष्टिकोण होता है।

साथी बोर्ड की आवश्यकता

A16B-1211-0331 एक स्टैंडअलोन जोड़ के रूप में काम नहीं करता है। इसके लिए A16B-1211-0320 सब CPU कमांड बोर्ड की उपस्थिति और कार्यक्षमता की आवश्यकता होती है।

सब CPU बोर्ड अतिरिक्त एक्सिस ऑपरेशन का समन्वय करने वाली प्रोसेसिंग लॉजिक प्रदान करता है और मुख्य कंट्रोलर के बस के साथ इंटरफ़ेस करता है।

एक्सिस बोर्ड सब CPU द्वारा कमांड किए गए एक्सिस के लिए सर्वो इंटरफ़ेस को संभालता है।

0-B मशीन पर अतिरिक्त एक्सिस दोष का निदान करते समय, सब CPU बोर्ड और एक्सिस बोर्ड दोनों संभावित दोष स्थान हैं।

सब CPU बोर्ड में एक दोष आमतौर पर उस बोर्ड द्वारा समन्वित सभी अतिरिक्त एक्सिस को प्रभावित करता है। एक्सिस बोर्ड में एक दोष आमतौर पर केवल उस विशिष्ट एक्सिस को प्रभावित करता है जिसकी वह सेवा करता है।

यह अंतर नैदानिक और प्रतिस्थापन निर्णय का मार्गदर्शन करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: 0-MB मशीनिंग सेंटर पर 5वां एक्सिस पावर-ऑन पर एक सर्वो अलार्म उत्पन्न करता है। प्राथमिक एक्सिस (1-4) सामान्य रूप से इनिशियलाइज़ होते हैं। 5वां एक्सिस मोटर और ड्राइव क्षतिग्रस्त नहीं दिखते हैं। क्या A16B-1211-0331 में खराबी होने की संभावना है?

सामान्य प्राथमिक एक्सिस ऑपरेशन के साथ एक अतिरिक्त एक्सिस अलार्म या तो एक्सिस बोर्ड या सब CPU कमांड बोर्ड के विफल होने के अनुरूप है। प्राथमिक एक्सिस अलग बोर्ड हार्डवेयर का उपयोग करते हैं, इसलिए अतिरिक्त एक्सिस बोर्ड सेट में खराबी उन्हें प्रभावित नहीं करती है।

पहले सब CPU बोर्ड की जाँच करें — इसकी विफलता एक साथ सभी अतिरिक्त एक्सिस को प्रभावित करती है। यदि केवल 5वां एक्सिस अलार्म करता है, तो A16B-1211-0331 में खराबी होने की अधिक संभावना है।

ड्राइव और मोटर के क्षतिग्रस्त न होने की पुष्टि करें, फिर बोर्ड निदान के साथ आगे बढ़ें।

Q2: 5वां और 6वां एक्सिस (दोनों अतिरिक्त एक्सिस बोर्ड द्वारा सेवित) पावर-ऑन पर एक साथ अलार्म करते हैं। यह क्या दर्शाता है?

कई अतिरिक्त एक्सिस की एक साथ विफलता व्यक्तिगत एक्सिस बोर्डों के बजाय सब CPU कमांड बोर्ड की ओर इशारा करती है। दोनों एक्सिस बोर्ड अपने ऑपरेशनल कमांड के लिए सब CPU पर निर्भर करते हैं।

एक विफल सब CPU एक्सिस बोर्ड की स्थिति की परवाह किए बिना दोनों एक्सिस को अलार्म करने का कारण बनता है।

सब CPU बोर्ड का निरीक्षण करें, उसके कनेक्टर्स को सत्यापित करें, और यदि बोर्ड की स्थिति संदिग्ध है, तो एक्सिस बोर्डों से पहले सब CPU बोर्ड को बदलें।

Q3: 0-B मशीन कई वर्षों से मज़बूती से चल रही है और हाल ही में 5वां एक्सिस रुक-रुक कर स्थिति त्रुटियां दिखाना शुरू कर दिया है जो लगातार ट्रिगरिंग के बिना दिखाई और साफ़ हो जाती हैं। एक्सिस बोर्ड और 5वां एक्सिस ड्राइव कार्यात्मक परीक्षण करते हैं। और क्या कारण हो सकता है?

एक विश्वसनीय मशीन पर एक स्पष्ट पैटर्न का पालन न करने वाली रुक-रुक कर होने वाली स्थिति त्रुटियां अक्सर अतिरिक्त एक्सिस श्रृंखला में बोर्डों में से एक पर एक पुराने कनेक्टर या खराब इलेक्ट्रोलाइटिक कैपेसिटर की ओर इशारा करती हैं।

एक्सिस बोर्ड और सब CPU बोर्ड के बीच कनेक्टर, या ड्राइव यूनिट के कनेक्टर्स, समय के साथ उच्च-प्रतिरोध संपर्क विकसित कर सकते हैं।

5वें एक्सिस सिग्नल पथ में सभी कनेक्टर्स को साफ करें और फिर से लगाएं। यदि यह रुक-रुक कर होने वाली खराबी को हल नहीं करता है, तो एक्सिस बोर्ड पर कैपेसिटर प्रतिस्थापन अगला कदम है।

Q4: एक प्रतिस्थापन A16B-1211-0331 प्राप्त किया गया था। स्थापना के बाद, 5वां एक्सिस मूल से एक अलग अलार्म दिखाता है। क्या जांचा जाना चाहिए?

बोर्ड प्रतिस्थापन के बाद एक अलग अलार्म आमतौर पर एक कॉन्फ़िगरेशन या कनेक्टर समस्या को इंगित करता है न कि एक दोषपूर्ण प्रतिस्थापन बोर्ड को।

सत्यापित करें कि सभी कनेक्टर नए बोर्ड पर सही ढंग से और पूरी तरह से लगे हुए हैं — सब CPU बोर्ड से कनेक्टर और ड्राइव यूनिट से कनेक्टर दोनों को पूरी तरह से संलग्न करने की आवश्यकता है।

यह भी पुष्टि करें कि CNC में एक्सिस असाइनमेंट पैरामीटर 5वें एक्सिस के लिए सही ढंग से कॉन्फ़िगर किए गए हैं।

एक पैरामीटर बेमेल अलार्म उत्पन्न कर सकता है जो हार्डवेयर-संबंधित प्रतीत होते हैं।

Q5: क्या A16B-1211-0331 किसी भी 0-सीरीज़ कंट्रोलर में काम कर सकता है, या यह 0-B तक सीमित है?

A16B-1211-0331 विशेष रूप से FANUC 0-B सीरीज़ कंट्रोलर प्लेटफ़ॉर्म के लिए डिज़ाइन किया गया था। बोर्ड का इंटरफ़ेस, बस प्रोटोकॉल, और कनेक्टर कॉन्फ़िगरेशन 0-B आर्किटेक्चर से मेल खाते हैं।

यह अन्य 0-सीरीज़ पीढ़ियों (0-A, 0-C, या 0-D) के अतिरिक्त एक्सिस बोर्डों के साथ विनिमेय नहीं है, भले ही वे बोर्ड समान कार्यात्मक उद्देश्य की सेवा करते हों।

0-A और 0-C पीढ़ियों ने एक्सिस विस्तार के लिए अलग-अलग बोर्ड विनिर्देशों का उपयोग किया। स्थापना से पहले हमेशा बोर्ड की सीरीज़ संगतता की पुष्टि करें।
