| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-1212-0030 |

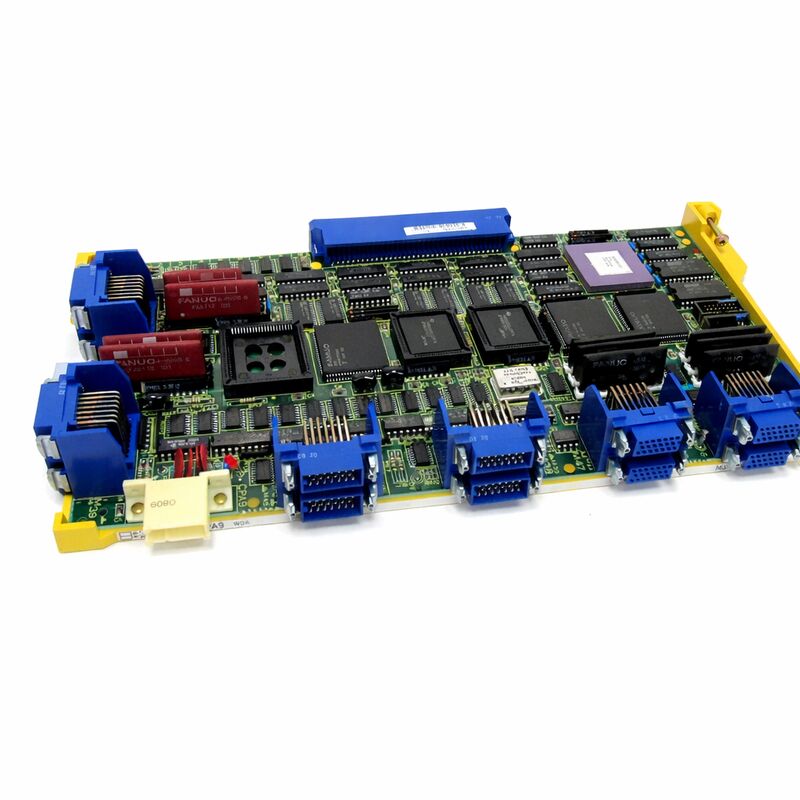

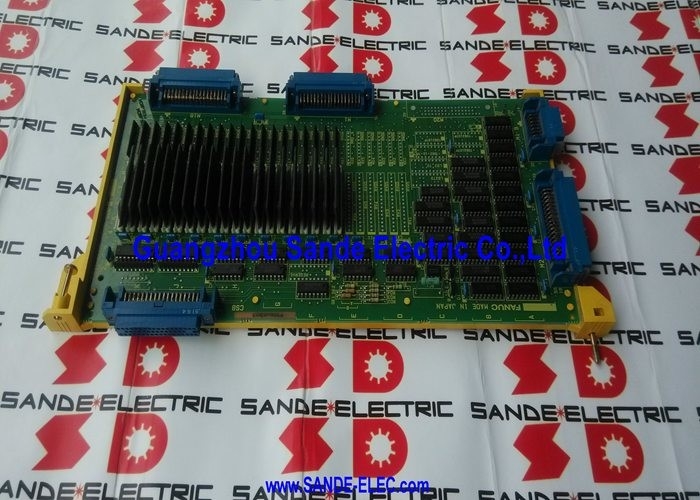

पार्ट नंबर: A16B-1212-0030
क्रॉस रेफरेंस: A16B12120030
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: सेपरेट डिटेक्टर एडॉप्टर औरmdash; ऐड-ऑन PCB
एक मानक FANUC सर्वो एक्सिस में, स्थिति फीडबैक सर्वो मोटर शाफ्ट पर लगे एनकोडर से आता है। CNC एनकोडर काउंट पढ़ता है, वास्तविक स्थिति की गणना करता है, और लूप को बंद करता है। वह व्यवस्था, जिसे सेमी-क्लोज्ड लूप कहा जाता है, अधिकांश मशीन टूल अनुप्रयोगों के लिए पर्याप्त सटीक है।
फुल-क्लोज्ड लूप नियंत्रण मशीन के मूविंग एलिमेंट पर सीधे लगे दूसरे फीडबैक डिवाइस को जोड़ता है: टेबल पर एक लीनियर स्केल, एक रोटरी एक्सिस पर एक रोटरी इंडक्टोसिन, या बॉलस्क्रू नट पर एक सेकेंडरी पोजीशन कोडर। मशीन की वास्तविक यांत्रिक स्थिति, न कि केवल मोटर शाफ्ट का कोण, CNC को वापस फीड किया जाता है। मोटर और वर्कपीस के बीच कोई भी थर्मल विस्तार, बॉलस्क्रू पिच त्रुटि, या बेयरिंग डिफ्लेक्शन को वास्तविक समय में मापा और ठीक किया जाता है।
A16B-1212-0030 वह हार्डवेयर है जो इसे सीरीज़ 15A सिस्टम पर काम करने योग्य बनाता है। यह CNC कंट्रोल में सेपरेट डिटेक्टर के लिए सिग्नल इनपुट पाथ जोड़ता है - इस बोर्ड के बिना, सीरीज़ 15A सेपरेट डिटेक्टर सिग्नल को स्वीकार या प्रोसेस नहीं कर सकता है, और फुल-क्लोज्ड लूप फीडबैक को सक्षम करने वाला कोई भी पैरामीटर एक अलार्म उत्पन्न करेगा।
यह बोर्ड FANUC सीरीज़ 15-MA (मशीनिंग सेंटर) और 15-TA (टर्निंग सेंटर) इंस्टॉलेशन के लिए फिट बैठता है। यह एक ऐड-ऑन PCB है जो सीरीज़ 15A कंट्रोल हार्डवेयर से जुड़ता है और सेपरेट डिटेक्टर के लिए आवश्यक अतिरिक्त सिग्नल प्रोसेसिंग चैनल प्रदान करता है।
प्रेसिजन बोरिंग मिल और जिग बोरर जहां टेबल की स्थिति को माइक्रोन के भीतर बनाए रखना होता है, भले ही थर्मल ग्रोथ हो। बड़े फ्रेम वाले मशीनिंग सेंटर जहां फुल ट्रैवल पर बॉलस्क्रू पिच त्रुटि क्लोज्ड-लूप मुआवजे के बिना आवश्यक पार्ट टॉलरेंस से अधिक हो जाएगी। ग्राइंडिंग मशीनें जो ग्राइंडिंग व्हील एक्सिस पर रोटरी इंडक्टोसिन फीडबैक का उपयोग करती हैं। डिटेक्टर एडॉप्टर की विफलता के बाद सीरीज़ 15A मशीन की मूल फुल-क्लोज्ड लूप आर्किटेक्चर को बहाल करने वाले रेट्रोफिट प्रोजेक्ट।
| पैरामीटर | मान |
|---|---|
| पार्ट नंबर | A16B-1212-0030 |
| प्रकार | सेपरेट डिटेक्टर एडॉप्टर (ऐड-ऑन PCB) |
| प्लेटफ़ॉर्म | FANUC सीरीज़ 15A |
| संगत CNC | सीरीज़ 15-MA, 15-TA |
| फीडबैक इनपुट | लीनियर स्केल, इंडक्टोसिन, सेकेंडरी एनकोडर |
| कार्य | फुल-क्लोज्ड लूप पोजीशन फीडबैक पाथ |
| उत्पत्ति | जापान |
Q1: सीरीज़ 15A CNC सेपरेट डिटेक्टर से संबंधित अलार्म उत्पन्न करता है। क्या A16B-1212-0030 इसका कारण है?
बोर्ड के खराब होने का अनुमान लगाने से पहले, डिटेक्टर से बाहर की ओर फॉल्ट का पता लगाएं। लीनियर स्केल या इंडक्टोसिन सिग्नल केबल को क्षति के लिए जांचें और डिटेक्टर के सप्लाई वोल्टेज को सत्यापित करें। डिटेक्टर केबल और A16B-1212-0030 के बीच कनेक्टर का निरीक्षण करें। यदि डिटेक्टर, केबल और कनेक्टर सही पाए जाते हैं और अलार्म बना रहता है, तो एडॉप्टर बोर्ड खराब हो गया है।
Q2: क्या यह बोर्ड आवश्यक है यदि मशीन केवल मोटर-माउंटेड एनकोडर फीडबैक का उपयोग करती है?
नहीं। A16B-1212-0030 केवल तब आवश्यक होता है जब मशीन फुल-क्लोज्ड लूप नियंत्रण के लिए एक सेपरेट पोजीशन डिटेक्टर का उपयोग करती है। पूरी तरह से सेमी-क्लोज्ड लूप चलाने वाली सीरीज़ 15A - केवल मोटर एनकोडर - को इस बोर्ड की आवश्यकता नहीं होती है और यह इसके बिना सामान्य रूप से काम करेगी।
Q3: क्या A16B-1212-0030 किसी भी प्रकार के लीनियर स्केल के साथ काम कर सकता है?
बोर्ड सीरीज़ 15A के सेपरेट डिटेक्टर इंटरफ़ेस के साथ संगत सिग्नल प्रकारों को स्वीकार करता है - आमतौर पर स्केल और इंडक्टोसिन उपकरणों से साइन/कोसाइन एनालॉग या इंक्रीमेंटल TTL/डिफरेंशियल स्क्वायर-वेव सिग्नल। इंस्टॉलेशन से पहले एडॉप्टर के इनपुट विनिर्देश से मेल खाने वाले विशिष्ट स्केल के आउटपुट प्रारूप की पुष्टि करें।
Q4: A16B-1212-0030 को बदलने के बाद, CNC अभी भी डिटेक्टर अलार्म दिखाता है। क्या जांचा जाना चाहिए?
सत्यापित करें कि रिप्लेसमेंट बोर्ड अपने कनेक्टर में सही ढंग से बैठा है। फिर सीरीज़ 15A पैरामीटर की पुष्टि करें जो सेपरेट डिटेक्टर फीडबैक को सक्षम करते हैं, वे सही ढंग से सेट हैं - विशेष रूप से एक्सिस कॉन्फ़िगरेशन पैरामीटर जो परिभाषित करता है कि कौन सी एक्सिस सेपरेट डिटेक्टर इनपुट का उपयोग करती हैं। पैरामीटर बेमेल एक काम करने वाले बोर्ड के साथ भी अलार्म उत्पन्न करता है।
Q5: क्या A16B-1212-0030 अभी भी उत्पादन में एक सीरीज़ 15A मशीन के लिए उपलब्ध है?
सीरीज़ 15 प्लेटफ़ॉर्म को FANUC द्वारा बंद कर दिया गया है। A16B-1212-0030 को औद्योगिक CNC आफ्टरमार्केट - लेगेसी FANUC पार्ट्स विशेषज्ञ और सीरीज़ 15 मरम्मत कंपनियों के माध्यम से प्राप्त किया जाता है। मूल खराब बोर्ड की कंपोनेंट-लेवल मरम्मत भी एक व्यवहार्य विकल्प है जब एक्सचेंज स्टॉक दुर्लभ होता है, क्योंकि इन एडॉप्टर बोर्डों में विफलता अक्सर एक एकल सिग्नल-कंडीशनिंग IC या कनेक्टर तक सीमित होती है।
