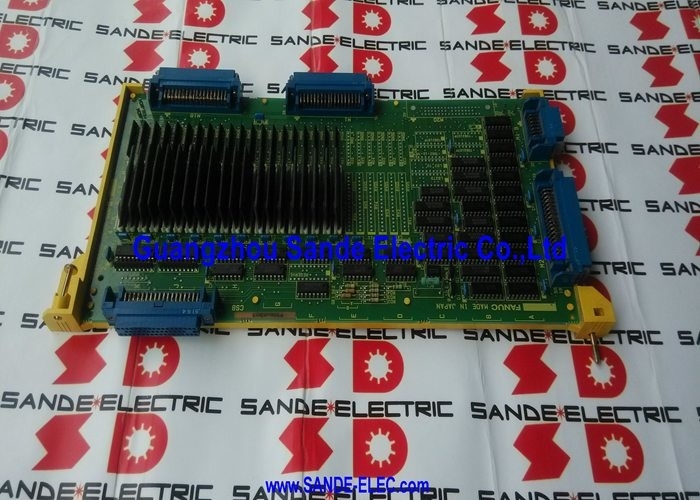

सर्किट बोर्ड A16B-2200-0090 A16B-22OO-OO9O A16B22000090

A16B-2200-0090 FANUC सीरीज 15 / 150 4-चैनल डिजिटल अक्ष नियंत्रण बोर्ड 6058 / 6066 ड्राइव इंटरफ़ेस / पीडब्ल्यूएम / 15-MA / 15-TA / 16-अक्ष तक

FANUC सीरीज 15 ¢ जटिल मशीनों के लिए उच्च-अक्ष-गणना सीएनसी

FANUC सीरीज 15 (और इसके 150 संस्करण) अपने उत्पादन युग के दौरान जटिल, उच्च-अक्ष वाले मशीन टूल्स के लिए FANUC का प्रमुख सीएनसी प्लेटफॉर्म था। जबकि अधिकांश मशीनिंग केंद्रों और टर्नों में 3 से 5 अक्षों की आवश्यकता होती है,सीरीज 15 को विशेष रूप से उन मशीनों के लिए डिज़ाइन किया गया था जहां अक्षों की संख्या अधिक है ️ पैलेट और घूर्णी टेबल वाले बड़े मशीनिंग केंद्र, बहु-स्पिंडल टर्निंग सेंटर, लचीली विनिर्माण कोशिकाएं,और एयरोस्पेस या भारी इंजीनियरिंग घटकों के लिए समर्पित उत्पादन मशीनें.

A16B-2200-0090 अक्ष नियंत्रण बोर्डों में से एक है जो इस उच्च अक्ष क्षमता संभव बनाता है। सीरीज 15 सीएनसी कैबिनेट में कई 4-चैनल बोर्डों को ढेर करके,नियंत्रण चार बोर्डों को स्थापित कर रहे हैं जब 16 कुल अक्षों के लिए 4 से समूहों में अपने अक्षों की संख्या बनाता है.

प्रमुख विनिर्देश

16 अक्षों तक स्केलेबल ️ सिस्टम का निर्माण

एक एकल A16B-2200-0090 4 अक्ष चैनल प्रदान करता है। FANUC की श्रृंखला 15 आर्किटेक्चर एक ही सीएनसी में कई अक्ष बोर्डों के सह-अस्तित्व की अनुमति देती हैः

चार अक्ष:एक A16B-2200-0090 ′′ एक कॉम्पैक्ट 15A कॉन्फ़िगरेशन एक 4-अक्ष मशीनिंग केंद्र के लिए।

आठ अक्षःदो बोर्ड ∙ एक चार अक्षीय मशीनिंग केंद्र जिसमें एक पैलेट घूर्णी अक्ष और अतिरिक्त रैखिक अक्ष होते हैं।

12 अक्षःतीन बोर्ड ∙ बहु-अक्षीय घूर्णन केंद्रों या जटिल घूर्णन तालिका और सिर विन्यास वाली मशीनों के लिए उपयुक्त।

16 अक्षःचार बोर्ड ∙ अधिकतम विन्यास, बहुत बड़े और जटिल मशीन टूल्स जैसे बहु-पैलेट लचीले मशीनिंग सिस्टम या समर्पित स्थानांतरण मशीन अनुभागों पर उपयोग किया जाता है।

मल्टी-कार्ड कॉन्फ़िगरेशन में बोर्ड स्वतंत्र रूप से काम करते हैं लेकिन एक ही सीएनसी के कमांड और फीडबैक फ्रेमवर्क के भीतर। प्रत्येक बोर्ड अपनी 4 अक्षों को संभालता है;सीएनसी BASE रजिस्टर प्रणाली के माध्यम से एक साथ सभी बोर्ड समन्वय.

अनुप्रयोग परिदृश्य

4-अक्ष मशीनिंग केंद्र अक्ष दोषःएक FANUC 15-MA मशीनिंग सेंटर अपनी चार सर्वो अक्षों में से एक पर एक अक्ष अलार्म विकसित करता है। ड्राइव और मोटर को बाहर करने के बाद, A16B-2200-0090 अक्ष बोर्ड को दोष स्रोत के रूप में पहचाना जाता है।प्रतिस्थापन दोषपूर्ण अक्ष चैनल को बहाल करता है.

16-अक्ष स्थानांतरण मशीन का रखरखावःएक बड़ी ट्रांसफर मशीन एक साथ 16 मशीनिंग स्टेशनों को नियंत्रित करने के लिए चार A16B-2200-0090 बोर्डों का उपयोग करती है। एक बोर्ड चैनल 5?? 8 (बोर्ड 2 में से 4) पर एक अक्ष अलार्म विकसित करता है।विफल बोर्ड अन्य तीन बोर्डों या उनके अक्षों को परेशान किए बिना प्रतिस्थापित किया जाता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A16B-2200-0090 6058 और 6066 के अलावा अन्य डिजिटल सीरीज 15 सर्वो ड्राइव को नियंत्रित कर सकता है?

A16B-2200-0090 विशेष रूप से FANUC 6058 और 6066 श्रृंखला डिजिटल सर्वो ड्राइव के लिए डिज़ाइन किया गया है। ये ड्राइव अक्ष बोर्ड द्वारा उत्पन्न PWM इंटरफ़ेस प्रोटोकॉल का उपयोग करते हैं।नई FANUC सर्वो ड्राइव श्रृंखला (अल्फा, अल्फा-i, बीटा-i) विभिन्न संचार इंटरफेस (प्रकार-ए, प्रकार-बी, या FSSB) का उपयोग करते हैं और A16B-2200-0090 के साथ संगत नहीं हैं।

प्रश्न 2: श्रृंखला 15 अक्ष बोर्ड वास्तुकला में आधार 0, आधार 1 और आधार 2 क्या है?

बेस 0, 1 और 2 सीरीज 15 सीएनसी के आंतरिक बस में साझा मेमोरी कमांड रजिस्टर हैं। मुख्य सीपीयू इन रजिस्टरों में प्रत्येक इंटरपोलेशन चक्र में स्थिति वृद्धि कमांड लिखता है।A16B-2200-0090 अपने 4 अक्षों में से प्रत्येक के लिए उपयुक्त बेस रजिस्टर पढ़ता है और आदेश डेटा को पीडब्ल्यूएम ड्राइव संकेतों में अनुवाद करता हैयह मेमोरी-मैप आर्किटेक्चर सीपीयू और एक्सिस बोर्ड को सीधे प्रोसेसर-टू-प्रोसेसर संचार के बिना आदेशों का आदान-प्रदान करने की अनुमति देता है।

Q3: कई A16B-2200-0090 बोर्डों का उपयोग करते समय अक्ष चैनल असाइनमेंट कैसे स्थापित किए जाते हैं?

एक बहु-बोर्ड श्रृंखला 15 विन्यास में, प्रत्येक A16B-2200-0090 बोर्ड को पैरामीटर सेटिंग्स और सीएनसी में बोर्ड की भौतिक स्थिति के माध्यम से आधार अक्ष संख्या सौंपी जाती है।पहला बोर्ड अक्षों 1 ¢ 4 को संभालता है, दूसरा हाथ अक्षों 5 ¢ 8, और इसी तरह।अक्ष असाइनमेंट मापदंडों सीएनसी के अक्ष मापदंड तालिका में विन्यस्त कर रहे हैं इन मापदंडों को गलत ढंग से बदल गलत बोर्ड के लिए अक्षों को असाइन करने के लिए परिणाम हो सकता है, नियंत्रण त्रुटियों का कारण बनता है।

प्रश्न 4: क्या A16B-2200-0090 सीरीज 15-B या 15-C सिस्टम के लिए उपयुक्त है?

A16B-2200-0090 को सीरीज 15-A (मॉडल ए) पीढ़ी के 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT, और 15-TF नामित सिस्टम के लिए पुष्टि की गई है।श्रृंखला 15-बी और 15-सी ने अपनी अद्यतन सर्वो आर्किटेक्चर के हिस्से के रूप में विभिन्न अक्ष बोर्ड हार्डवेयर पेश किएआदेश देने से पहले सीएनसी की विशिष्ट मॉडल पीढ़ी की पुष्टि करें।

Q5: 16 अक्षीय प्रणाली में चार A16B-2200-0090 बोर्डों में से एक विफल होने पर क्या होता है?

केवल विफल बोर्ड द्वारा नियंत्रित 4 अक्ष अलार्म में जाते हैं। शेष तीन बोर्ड और उनकी 12 अक्ष सामान्य रूप से काम करना जारी रखते हैं ¢ अन्य अक्ष बोर्ड स्वतंत्र हैं।सीएनसी प्रभावित धुरी के लिए अलार्म प्रदर्शित करेगायदि उत्पादन प्रक्रिया इसे अनुमति देती है, तो मशीन अभी भी अपनी शेष धुरी पर काम कर सकती है, जबकि मरम्मत की व्यवस्था की जाती है।
