| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| मॉडल संख्या | A16B-2200-0093 |

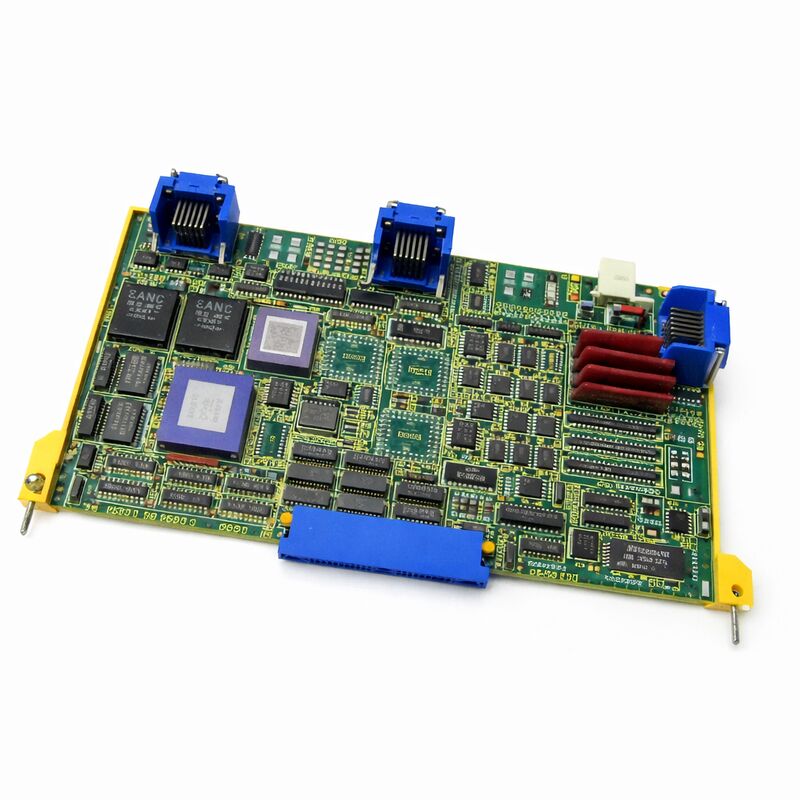

A16B-2200-0093 FANUC में इस्तेमाल होने वाला एक सिंगल-एक्सिस कंट्रोल बोर्ड है15A कंट्रोल सिस्टम। इसे लगातार एक 15A कंट्रोल के लिए 1-एक्सिस पीसीबी, एक एक्सिस कंट्रोल बोर्ड, और एक सिंगल-एक्सिस डिजिटल कंट्रोल बोर्ड के लिए एक टाइप ए इंटरफ़ेस लेआउट के लिए। कई सर्विस विशेषज्ञ इसे एक 1-चैनल एक्सिस बोर्ड के रूप में भी पहचानते हैं जो 15-MA या 15TA कॉन्फ़िगरेशन में उपयोग किया जाता है।
यह हिस्सा डिस्प्ले या मेमोरी सेक्शन के बजाय एक्सिस-कंट्रोल लेयर में बैठता है। मरम्मत स्रोत बताते हैं कि यह डिजिटल एसी सर्वो एम्पलीफायर परिवारों जैसे A06B-6058, A06B-6066, और A06B-6090 सीरीज़ व्यवस्थाओं के साथ उपयोग किया जाता है, और यह बड़े 2-, 3-, या 4-चैनल एक्सिस बोर्डों के साथ एक अतिरिक्त ऐड-ऑन एक्सिस बोर्ड के रूप में काम कर सकता है। यह इसे उन सिस्टमों में उपयोगी बनाता है जहां एक अतिरिक्त नियंत्रित एक्सिस को मूल FANUC बोर्ड संरचना को बरकरार रखने की आवश्यकता होती है।
| आइटम | विवरण |
|---|---|
| ब्रांड | FANUC |
| भाग संख्या | A16B-2200-0093 |
| मॉडल संख्या | A16B22000093 |
| बोर्ड प्रकार | 1-एक्सिस कंट्रोल पीसीबी / एक्सिस कंट्रोल बोर्ड |
| एक्सिस प्रारूप | सिंगल एक्सिस / 1 चैनल |
| कंट्रोल फैमिली | 1-एक्सिस कंट्रोल पीसीबी |
| इंटरफ़ेस शैली | टाइप ए |
| कंट्रोल मोड | डिजिटल |
| विशिष्ट सिस्टम संदर्भ | 15-MA, 15TA |
| विशिष्ट एम्पलीफायर संदर्भ | A06B-6058 / 6066 / 6090 परिवार व्यवस्था |
A16B-2200-0093 का उपयोग आमतौर पर FANUC 15A मशीनों में किया जाता है जिन्हें सिंगल-एक्सिस डिजिटल कंट्रोल बोर्ड की आवश्यकता होती है टाइप ए इंटरफ़ेस लेआउट में। यह वन-एक्सिस ऐड-ऑन कंट्रोल, 15A एक्सिस-बोर्ड रिप्लेसमेंट, और उन मशीनों में मरम्मत कार्य जहां यह 1-चैनल बोर्ड अन्य मल्टी-चैनल एक्सिस बोर्डों के साथ जोड़ा जाता है के रूप में भी संदर्भित करते हैं।
वास्तविक मशीन सेवा में, यह बोर्ड सबसे अधिक प्रासंगिक होता है जहां मशीन का सर्वो आर्किटेक्चर पहले से ही 15A डिजिटल एक्सिस परिवार से मेल खाता है और लक्षित एक्सिस पथ को फीडबैक, पावर, या मुख्य नियंत्रण दोषों के बजाय कंट्रोल बोर्ड तक अलग कर दिया गया है।
Q1. A16B-2200-0093 किस प्रकार का बोर्ड है?
यह FANUC 15A के लिए एक 1-एक्सिस कंट्रोल पीसीबी है, जिसे सिंगल-एक्सिस डिजिटल एक्सिस कंट्रोल बोर्ड और एक टाइप ए इंटरफ़ेस बोर्ड के रूप में भी वर्णित किया गया है। कुछ मरम्मत विशेषज्ञ इसे 1-चैनल एक्सिस बोर्ड के रूप में भी संदर्भित करते हैं।
Q2. सिस्टम में यह बोर्ड क्या करता है?
इसकी भूमिका 15A सिस्टम के भीतर सिंगल-एक्सिस डिजिटल कंट्रोल पाथ का प्रबंधन करना है। विशेषज्ञ मरम्मत स्रोत इसे 15-MA / 15TA वातावरण में उपयोग किए जाने वाले बोर्ड के रूप में और एक ऐड-ऑन एक्सिस बोर्ड के रूप में वर्णित करते हैं जो एक ही कंट्रोल में अन्य मल्टी-चैनल एक्सिस बोर्डों के साथ चल सकता है।
Q3. A16B-2200-0093 का चयन करते समय क्या जांचना चाहिए?
सटीक भाग संख्या, कंट्रोल फैमिली, और क्या मशीन 15A टाइप ए एक्सिस लेआउट का उपयोग करती है, इसकी जांच करें। यह भी पुष्टि करना उचित है कि स्थापित बोर्ड किसी बड़े एक्सिस-बोर्ड संयोजन का हिस्सा है या नहीं, क्योंकि यह मॉडल 2-, 3-, या 4-चैनल एक्सिस बोर्डों के साथ काम कर सकता है।
Q4. मुख्य विनिर्देश को कैसे समझा जाना चाहिए?
“1-एक्सिस” का मतलब है कि यह बोर्ड एक नियंत्रित एक्सिस पाथ को संभालता है, “15A” कंट्रोल फैमिली की पहचान करता है, और “टाइप ए” इंटरफ़ेस प्रारूप की पहचान करता है जिसके लिए इसे डिज़ाइन किया गया था। बोर्ड को बदलने से पहले इन तीनों तत्वों को स्थापित सर्वो-कंट्रोल संरचना से मेल खाना चाहिए।
Q5. इस बोर्ड को बदलने से पहले दोषों का निदान कैसे किया जाना चाहिए?
एक उपयोगी प्रारंभिक बिंदु सिंगल-एक्सिस कंट्रोल फॉल्ट्स को सर्वो एम्पलीफायर फॉल्ट्स से अलग करना है। यदि एक एक्सिस प्रभावित होता है जबकि बाकी सिस्टम स्थिर रहता है, और मशीन 1-चैनल 15A एक्सिस बोर्ड का उपयोग करती है, तो कंट्रोल पीसीबी एक अधिक संभावित दोष बिंदु बन जाता है। संबंधित डिजिटल एम्पलीफायर फैमिली की जांच करना भी समझदारी है, क्योंकि यह बोर्ड A06B-6058 / 6066 / 6090-सीरीज़ एम्पलीफायर व्यवस्थाओं का उपयोग करने वाले इंस्टॉलेशन से जुड़ा हुआ है।
