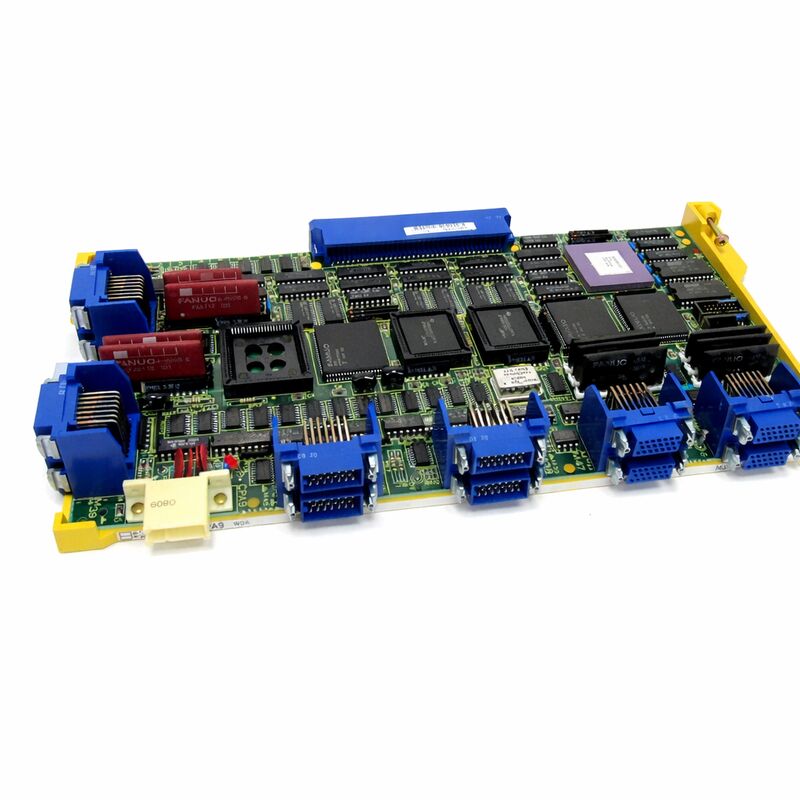

अक्ष पीसी बोर्ड A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 ∙ 3/4 डिजिटल एक्सिस कार्ड ∙ 32-बिट FANUC 0-C कंट्रोल / 40 MHz / 0C, 0D, 0F प्लेटफार्म

FANUC 0-C प्लेटफार्म ️ जहां यह कार्ड रहता है

FANUC सीरीज़ 0-C 1990 के दशक के माध्यम से छोटे से मध्यम मशीन टूल्स के लिए FANUC का कॉम्पैक्ट 32-बिट सीएनसी प्लेटफॉर्म था, जिसमें 0C, 0D,और 0F नियंत्रण विनिर्देश0-सी पीढ़ी ने FANUC के कॉम्पैक्ट सीएनसी आर्किटेक्चर में 32-बिट प्रोसेसिंग पेश की, और A16B-2200-0360 अक्ष नियंत्रण कार्डों में से एक है जिसने उस आर्किटेक्चर को काम किया।

0-सी मॉड्यूलर डिजाइन में, मास्टर बोर्ड समग्र सीएनसी प्रसंस्करण को संभालता है, जबकि समर्पित अक्ष कार्ड सर्वो और धुरी आंदोलन लूप को प्रबंधित करते हैं।A16B-2200-0360 3 या 4 डिजिटल अक्षों तक संभालता है ️ विशिष्ट संख्या मशीन के मूल अक्ष विन्यास पर निर्भर करती है40 मेगाहर्ट्ज पर यह 0-सी अक्ष कार्ड रेंज के अधिक सक्षम अंत से संबंधित है; प्रसंस्करण गति निर्धारित करती है कि सर्वो लूप कितनी कसकर चलती है और कार्ड अक्ष आदेशों का कितनी तेजी से जवाब देता है।

इस प्लेटफॉर्म पर निर्मित मशीनें अभी भी सक्रिय उत्पादन में हैं। जब इनमें से किसी एक सीएनसी में अक्ष कार्ड विफल हो जाता है, तो गति अनुभाग नीचे चला जाता है - मशीन चल नहीं सकती है।A16B-2200-0360 नियंत्रण सॉफ्टवेयर या वायरिंग में परिवर्तन के बिना मूल अक्ष विन्यास को बहाल करता है कि सही समान के लिए समान प्रतिस्थापन है.

प्रमुख विनिर्देश

तीन विनिर्देश, एक चयन निर्णय

"3/4 अक्ष"अक्ष-गणना दायरा। यह कार्ड एक साथ 3 या 4 डिजिटल सर्वो/स्पिंडल अक्षों को नियंत्रित करता है।एक ही A16B-2200 परिवार से एक 2-अक्ष कार्ड या एक एनालॉग अक्ष कार्ड विभिन्न पदों पर कार्य करता है और एक विकल्प नहीं है.

32-बिट 0-सीयह कार्ड 0-सी मास्टर बोर्ड आर्किटेक्चर से मेल खाता है। यह 0i, 16i, या 18i i-Series सीएनसी पीढ़ियों के साथ संगत नहीं है,न ही पुराने 8-बिट 0-ए या 0-बी प्लेटफार्मों के साथ.

"40 मेगाहर्ट्ज"A16B-2200 श्रृंखला के भीतर, विभिन्न क्लॉक गति वाले कार्ड विभिन्न प्रदर्शन स्तरों की सेवा करते हैं।40 मेगाहर्ट्ज का नाम कार्ड की पहचान का हिस्सा है और मूल स्थापित कार्ड के विनिर्देश से मेल खाना चाहिए.

ऑर्डर करने से पहले 5 चेक करें

स्थापित मशीन के साथ एक प्रतिस्थापन A16B-2200-0360 की पुष्टि करने में पांच मिनट से भी कम समय लगता है और सबसे आम आदेश त्रुटियों को समाप्त करता हैः

1. स्थापित कार्ड लेबल पढ़ेंA16B-2200-0360 की पुष्टि करें, जिसमें पूर्ण प्रत्यय भी शामिल है। आसन्न A16B-2200 वेरिएंट अलग-अलग कार्य करते हुए समान दिख सकते हैं।
2. 32-बिट 0-सी नियंत्रण की पुष्टि करेंयह सत्यापित करें कि मशीन सीएनसी 0-सी पीढ़ी (नहीं 0i, 16i, या किसी अन्य श्रृंखला) है।
3. डिजिटल (अनलॉग नहीं) अक्ष कार्ड की पुष्टि करें0-सी प्लेटफॉर्म में विभिन्न कॉन्फ़िगरेशनों में डिजिटल और एनालॉग अक्ष कार्ड दोनों का इस्तेमाल किया गया।
4. एम्पलीफायर दोष से अक्ष कार्ड दोष अलग करेंयदि दोष पैटर्न अक्ष नियंत्रण पथ तक सीमित है (अलार्म एक विशिष्ट ड्राइव मॉड्यूल के बजाय सर्वो लूप कंप्यूटिंग परत की ओर इशारा करते हैं), तो अक्ष कार्ड संभावित संदिग्ध है।
5. आसन्न कार्ड मुद्दों की जाँच करें0-C आर्किटेक्चर में, मास्टर बोर्ड और एक्सिस कार्ड निकटता से संवाद करते हैं; एक्सिस कार्ड को बदलने से पहले मास्टर बोर्ड सामान्य रूप से काम कर रहा है।

अक्सर पूछे जाने वाले प्रश्न

Q1: 3/4 पदनाम का क्या अर्थ है? क्या यह 3 अक्ष या 4 अक्ष कार्ड है?

कार्ड 4 डिजिटल अक्ष चैनलों तक का समर्थन करता है। 3 अक्षों के लिए कॉन्फ़िगर किए गए मशीनों में यह 3 चैनल चलाता है; 4 अक्ष मशीनों में यह 4 चलाता है।विशिष्ट अक्ष असाइनमेंट मशीन की मूल स्थापना पर निर्भर करता हैकार्ड को 3-अक्षीय और 4-अक्षीय विन्यासों के बीच बदलने की आवश्यकता नहीं है। अक्षों की संख्या सीएनसी मापदंडों में सेट की जाती है।

Q2: क्या A16B-2200-0360 FANUC 0i-C या 16i नियंत्रणों के साथ संगत है?

नहीं. यह कार्ड 32-बिट FANUC 0-C प्लेटफ़ॉर्म के लिए विशिष्ट है। 0i, 16i, 18i, और संबंधित i-सीरीज़ सीएनसी नियंत्रण एक अलग वास्तुकला और विभिन्न अक्ष कार्ड श्रृंखला का उपयोग करते हैं।A16B-2200 श्रृंखला i श्रृंखला नियंत्रण में क्रॉस-इंस्टॉल नहीं करता.

Q3: मशीन अलार्म एक साथ सभी नियंत्रित अक्षों पर। यह A16B-2200-0360 हो सकता है?

सभी अक्षों पर एक साथ अलार्म एक आम अक्ष नियंत्रण परत की ओर इशारा करते हैं A16B-2200-0360 प्राथमिक संदिग्ध है। कार्ड को बदलने से पहले,यह भी अक्ष कार्ड के लिए वितरित बिजली की आपूर्ति वोल्टेज की जाँच करें और सत्यापित मास्टर बोर्ड अक्ष कार्ड के लिए प्रसार जो अपस्ट्रीम दोष उत्पन्न नहीं कर रहा है.

प्रश्न 4: क्या किसी अन्य 0-सी मशीन से A16B-2200-0360 को प्रतिस्थापन के रूप में इस्तेमाल किया जा सकता है?

हाँ, बशर्ते कि यह एक ही भाग संख्या A16B-2200-0360 के साथ हो और दाता मशीन से निकालने से पहले कार्यात्मक होने की पुष्टि की गई हो।कार्ड मशीन-विशिष्ट मापदंडों को संग्रहीत नहीं करता हैप्रतिस्थापन को स्थापित करने के बाद, मापदंडों को प्रभावित नहीं किया जाता है और SRAM मॉड्यूल बरकरार है, बशर्ते कि कोई पुनः प्रवेश की आवश्यकता नहीं है।

प्रश्न 5: A16B-2200-0360 का उत्पादन बंद कर दिया गया है। एक विश्वसनीय इकाई कैसे प्राप्त की जाती है?

FANUC 0-C aftermarket के माध्यम से FANUC सीएनसी पार्ट्स के विशेषज्ञों और परीक्षण अधिशेष डीलरों से पुष्टि करें कि इकाई का परीक्षण 0-C सीएनसी प्रणाली में किया गया है, न कि केवल दृश्य निरीक्षण किया गया है।शिपिंग और भंडारण के लिए ईएसडी-सुरक्षित पैकेजिंग की आवश्यकता हैउत्पादन में अभी भी 0-सी नियंत्रण चलाने वाली मशीनों के लिए, साइट पर एक स्पेयर एक्सिस कार्ड रखना एक व्यावहारिक सावधानी है। एक्सिस कार्ड की विफलता मशीन को बिना किसी काम के पूरी तरह से रोक देती है।
