| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2200-0361 |

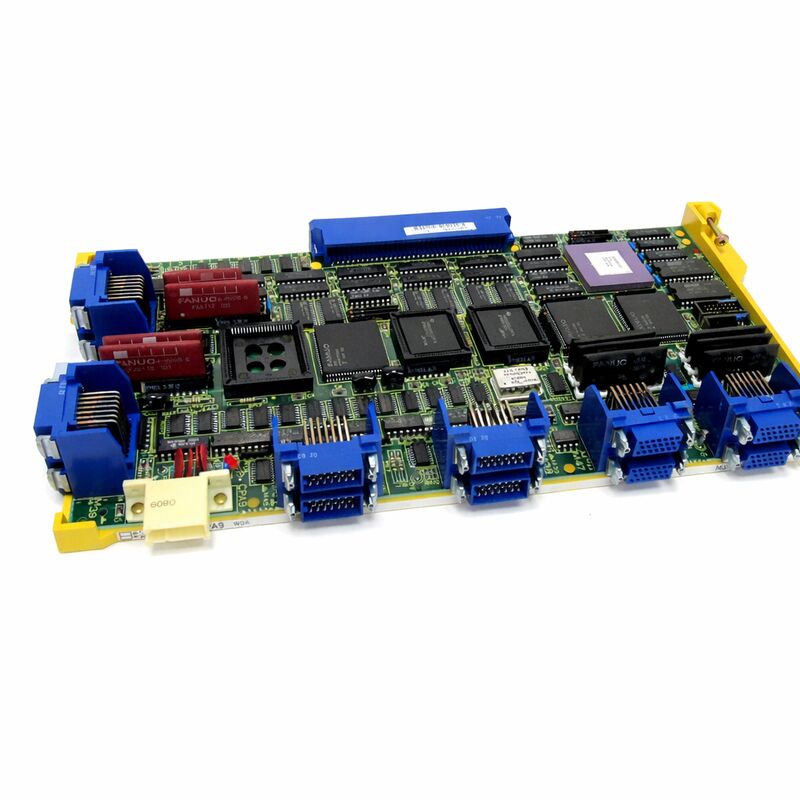

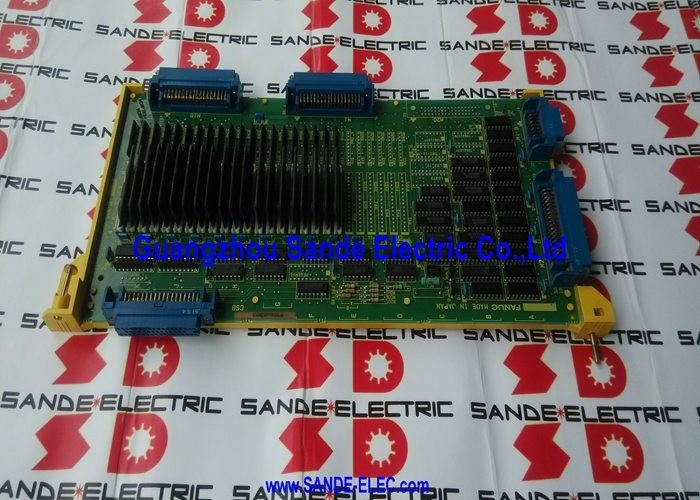

यदि नियंत्रण प्रणाली एक प्रारंभिक FANUC 0-श्रृंखला डिजिटल अक्ष व्यवस्था का उपयोग करती है, तो अक्ष नियंत्रण का प्रबंधन करने वाला बोर्ड अक्सर एम्पलीफायर से अधिक महत्वपूर्ण होता है। A16B-2200-0361 को लगातार एक 2-एक्सिस कंट्रोल पीसीबी, एक्सिस कार्ड, या 1-2 एक्सिस डिजिटल सर्वो पीसीबी के रूप में वर्णित किया गया है, और कई लिस्टिंग इसे 32-बिट 0T / 0-C / 0C/F/00C नियंत्रण वातावरण से जोड़ती हैं।
एक मरम्मत विशेषज्ञ यह भी नोट करता है कि यह बोर्ड सामान्यतः एक प्रारंभिक 32-बिट मास्टर बोर्ड पर लगाया जाता है और श्रृंखला 0 मॉडल सी विन्यासों में उपयोग किया जाता है, जहां यह एस-श्रृंखला सर्वो ड्राइव और सी-श्रृंखला सर्वो एम्पलीफायर के लिए एक PWM सर्वो इंटरफ़ेस प्रदान करता है। यह इस भाग को एक स्पष्ट रूप से परिभाषित भूमिका देता है: यह उन मशीनों के लिए एक सर्वो अक्ष नियंत्रण बोर्ड है जो अभी भी मूल 0-श्रृंखला डिजिटल सर्वो संरचना पर निर्भर करती हैं।
| पैरामीटर | मान |
|---|---|
| ब्रांड | FANUC |
| भाग संख्या | A16B-2200-0361 |
| मॉडल संख्या | A16B22000361 |
| बोर्ड प्रकार | एक्सिस कार्ड / 2-एक्सिस कंट्रोल पीसीबी |
| एक्सिस क्षमता | 1-2 एक्सिस / 2-एक्सिस बोर्ड |
| नियंत्रण शैली | डिजिटल सर्वो नियंत्रण |
| बिट आर्किटेक्चर | 32-बिट |
| नियंत्रण संदर्भ | 0T / 0-C / 0C-F / 00C लिस्टिंग में दिखाई देते हैं |
| स्थापना संदर्भ | प्रारंभिक 32-बिट मास्टर बोर्ड |
| विशिष्ट ड्राइव/एम्पलीफायर संदर्भ | एस-श्रृंखला ड्राइव और सी-श्रृंखला सर्वो एम्पलीफायर |
A16B-2200-0361 FANUC 0-श्रृंखला सीएनसी सिस्टम में सबसे अधिक प्रासंगिक है जहां एक या दो डिजिटल सर्वो अक्षों को मूल अक्ष-कार्ड लेआउट के माध्यम से नियंत्रित किया जाता है। यह सामान्यतः एक्सिस-कार्ड प्रतिस्थापन, डिजिटल सर्वो नियंत्रण मरम्मत, और प्रारंभिक 32-बिट 0-श्रृंखला नियंत्रणों पर सेवा कार्य के लिए PWM सर्वो इंटरफ़ेस फ़ंक्शन प्रदान करता है।
चूंकि यह बोर्ड अक्ष-नियंत्रण परत से जुड़ा हुआ है, इसलिए इसका सबसे अच्छा उपयोग वहां किया जाता है जहां नियंत्रण का बाकी हिस्सा उसी परिवार में रहता है और ड्राइव आर्किटेक्चर को फिर से डिजाइन करने की कोई आवश्यकता नहीं होती है। व्यवहार में, यह मशीन टूल्स में फिट बैठता है जो अभी भी लीगेसी FANUC नियंत्रण हार्डवेयर पर निर्भर करते हैं और पूर्ण नियंत्रण रूपांतरण के बजाय बोर्ड-स्तरीय बहाली की आवश्यकता होती है। यह अंतिम वाक्य बोर्ड प्रकार और नियंत्रण-परिवार संदर्भों से एक जमीनी अनुमान है।
Q1. A16B-2200-0361 किस प्रकार का बोर्ड है?
यह एक 2-एक्सिस डिजिटल सर्वो पीसीबी है, जिसे एक्सिस कार्ड या 1-2 एक्सिस सर्वो बोर्ड के रूप में भी वर्णित किया गया है। लिस्टिंग इसे बार-बार 32-बिट 0T / 0-C / 0C/F/00C नियंत्रण वातावरण से जोड़ती हैं।
Q2. सिस्टम में यह बोर्ड क्या करता है?
यह बोर्ड सीएनसी के एक्सिस-नियंत्रण पक्ष को संभालता है। एक मरम्मत विशेषज्ञ इसे एक प्रारंभिक 32-बिट मास्टर बोर्ड पर लगे डिजिटल अक्ष पीसीबी के रूप में वर्णित करता है, जहां यह एस-श्रृंखला ड्राइव और सी-श्रृंखला सर्वो एम्पलीफायर के लिए PWM सर्वो इंटरफ़ेस फ़ंक्शन प्रदान करता है।
Q3. A16B-2200-0361 का चयन करते समय क्या जांचना चाहिए?
सटीक बोर्ड संख्या, नियंत्रण पीढ़ी, और क्या मशीन 0-श्रृंखला डिजिटल सर्वो विन्यास के साथ 1-2 एक्सिस बोर्ड का उपयोग करती है, इसकी पुष्टि करें। स्थापित मास्टर-बोर्ड शैली और क्या सर्वो अनुभाग उसी 32-बिट अक्ष-कार्ड व्यवस्था के आसपास बनाया गया है, यह सत्यापित करना भी महत्वपूर्ण है।
Q4. “2-एक्सिस / 32-बिट / 0C” विवरण की व्याख्या कैसे की जानी चाहिए?
उस विवरण का प्रत्येक भाग मायने रखता है। “2-एक्सिस” बोर्ड की नियंत्रण क्षमता को इंगित करता है, “32-बिट” नियंत्रण पीढ़ी की ओर इशारा करता है, और 0C / 0T / 00C संदर्भ मशीन-नियंत्रण परिवार की पहचान करते हैं जिससे बोर्ड जुड़ा हुआ है। एक बोर्ड जो केवल कनेक्टर लेआउट से मेल खाता है लेकिन नियंत्रण पीढ़ी से नहीं, एक सुरक्षित विकल्प नहीं है।
Q5. इस बोर्ड को बदलने से पहले दोषों का निदान कैसे किया जाना चाहिए?
सबसे पहले एक्सिस-कार्ड समस्याओं को एम्पलीफायर-साइड समस्याओं से अलग करें। यदि एम्पलीफायर पावर सेक्शन अभी भी कार्यात्मक है, जबकि मशीन अक्ष-नियंत्रण अस्थिरता दिखाती है, या यदि प्रभावित अक्ष पथ बोर्ड के 1-2 एक्सिस नियंत्रण दायरे से मेल खाता है, तो पीसीबी एक मजबूत उम्मीदवार बन जाता है। यह सत्यापित करना भी उपयोगी है कि स्थापित सिस्टम एक प्रारंभिक 32-बिट मास्टर-बोर्ड सेटअप है या नहीं, इससे पहले कि अक्ष बोर्ड को बदला जाए।
