| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2200-0371 |
भाग संख्या: A16B-2200-0371
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: सीएनसी कंट्रोल पीसीबी मॉड्यूल
बोर्ड सीरीज़: A16B-2200
अनुप्रयोग:FANUC सीएनसी कंट्रोलर सिस्टम — मशीन टूल ऑटोमेशन

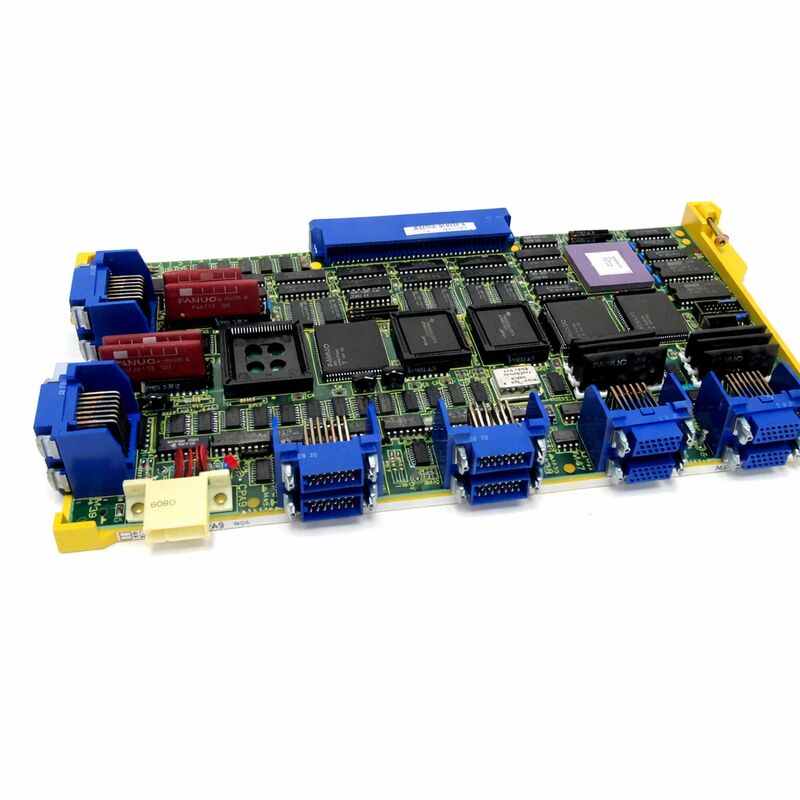

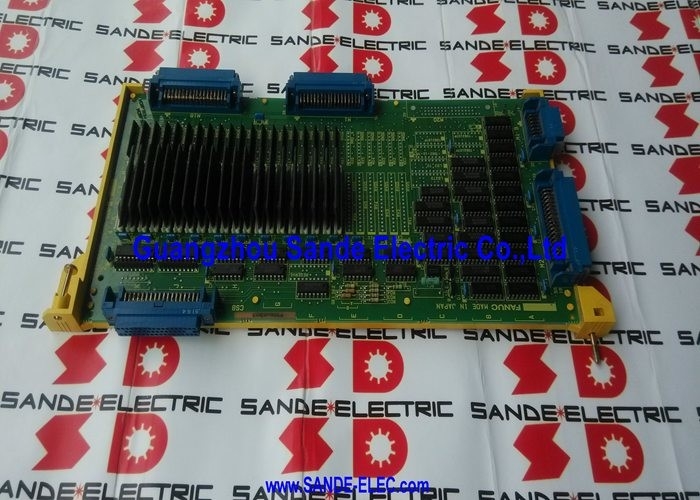

A16B-2200-0371 FANUC की A16B-2200 सीरीज़ का एक प्रिंटेड सर्किट बोर्ड है — सीएनसी कंट्रोल बोर्ड का एक परिवार जिसमें एक्सिस कंट्रोल मॉड्यूल, संचार और इंटरफ़ेस पीसीबी, मेमोरी और ग्राफिक्स बोर्ड, और सीरीज़ 15 से लेकर 0-सीरीज़ सी और डी जनरेशन तक के FANUC सीएनसी कंट्रोलर रेंज की सेवा करने वाले विभिन्न फ़ंक्शन बोर्ड शामिल हैं।
यह सीरीज़ FANUC की सीएनसी इंजीनियरिंग के सबसे उत्पादक अवधियों में से एक के दौरान निर्मित की गई थी, जब कंपनी वैश्विक मशीन टूल उद्योग को ऐसे कंट्रोलर से सुसज्जित कर रही थी जो आधुनिक मल्टी-एक्सिस मशीनिंग, सीरियल सर्वो ड्राइव संचार और पीएमसी-आधारित मशीन ऑटोमेशन की जटिलता को संभाल सकते थे।
A16B-2200 सीरीज़ फ़ंक्शन-विशिष्ट बोर्डों को कवर करती है जो मास्टर या मुख्य सीपीयू बोर्ड के साथ कंट्रोलर के बैकप्लेन में प्लग होते हैं। सीरीज़ में प्रत्येक बोर्ड की एक परिभाषित भूमिका होती है: कुछ सीएनसी और डिजिटल सर्वो ड्राइव के बीच हाई-स्पीड संचार को संभालते हैं; अन्य कंट्रोलर और मशीन की फ़ील्ड वायरिंग के बीच I/O संकेतों का प्रबंधन करते हैं; कुछ मेमोरी स्टोरेज, ग्राफिक्स प्रोसेसिंग, या बाहरी उपकरणों के साथ संचार को संभालते हैं।
A16B-2200-0371 द्वारा सेवा की जाने वाली विशिष्ट फ़ंक्शन इसे कंट्रोलर कॉन्फ़िगरेशन के भीतर रखती है जिसके लिए इसे डिज़ाइन किया गया था।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-2200-0371 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | सीएनसी कंट्रोल पीसीबी मॉड्यूल |
| बोर्ड सीरीज़ | A16B-2200 |
| अनुप्रयोग | FANUC सीएनसी कंट्रोलर और मशीन टूल सिस्टम |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% आरएच अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
A16B-2200 सीरीज़ सीएनसी बोर्ड पीढ़ी है जो FANUC की सीरीज़ 15 और समकालीन 0-सीरीज़ प्लेटफार्मों से जुड़ी है — एक अवधि जब FANUC एनालॉग से डिजिटल सर्वो सिस्टम में परिवर्तित हो रहा था, सीरियल एक्सिस संचार पेश कर रहा था, और उद्योग द्वारा तेजी से मांग की जा रही हाई-परफॉरमेंस मल्टी-एक्सिस मशीनिंग के लिए हार्डवेयर आर्किटेक्चर का निर्माण कर रहा था।
इस सीरीज़ के भीतर, कार्यात्मक विविधता महत्वपूर्ण है। A16B-2200 परिवार में एक्सिस बोर्ड सर्वो अपडेट चक्रों का प्रबंधन करते हैं — वे सीएनसी के इंटरपोलेशन से स्थिति कमांड प्राप्त करते हैं और उन्हें पीडब्ल्यूएम या सीरियल सिग्नल में अनुवादित करते हैं जिनकी सर्वो एम्पलीफायरों को आवश्यकता होती है।
सीरीज़ में अन्य बोर्ड मशीन इंटरफ़ेस की सेवा करते हैं: वे असतत इनपुट और आउटपुट को संभालते हैं जो कंट्रोलर को मशीन के हाइड्रोलिक सोलनॉइड, लिमिट स्विच, टूल चेंज मैकेनिज्म और ऑपरेटर पैनल से जोड़ते हैं।
संचार बोर्ड प्रोग्राम ट्रांसफर और डीएनसी ऑपरेशन के लिए आरएस-232सी और अन्य सीरियल इंटरफेस प्रदान करते हैं।
A16B-2200-0371 इस इकोसिस्टम में अपने विशिष्ट फ़ंक्शन का योगदान देता है।
जिस कंट्रोलर आर्किटेक्चर की यह सेवा करता है, उसके भीतर बोर्ड की भूमिका इसे सीरीज़ के अन्य बोर्डों से अलग करती है, और किसी भी प्रतिस्थापन के लिए सही कंट्रोलर कॉन्फ़िगरेशन के साथ सही बोर्ड का मिलान करना मौलिक आवश्यकता है।
A16B-2200 सीरीज़ बोर्ड विरासत घटक हैं — अब वर्तमान उत्पादन में नहीं हैं, लेकिन अभी भी दुनिया भर में संचालित हजारों मशीन टूल के लिए आवश्यक हैं। सीरीज़ 15 और 0-सी/0-डी सीएनसी प्लेटफार्मों के आसपास निर्मित मशीनें उनके उत्पादन वर्षों के दौरान प्रमुख पूंजी निवेश का प्रतिनिधित्व करती हैं जिन्हें उनके मालिक सेवा में बनाए रखना चाहते हैं। कंट्रोल इलेक्ट्रॉनिक्स, न कि यांत्रिक संरचना, आमतौर पर इन मशीनों के सेवा जीवन को सीमित करते हैं।
A16B-2200 सीरीज़ बोर्डों के लिए आफ्टरमार्केट आपूर्ति श्रृंखला अच्छी तरह से स्थापित है। विशेष सीएनसी पार्ट्स आपूर्तिकर्ताओं से हटाए गए कंट्रोलर से परीक्षण किए गए अतिरिक्त इकाइयां उपलब्ध हैं।
पेशेवर नवीनीकरण सेवाएं — जिनमें कैपेसिटर प्रतिस्थापन, संपर्क सफाई, और एक प्रतिनिधि सीएनसी सिस्टम में कार्यात्मक परीक्षण शामिल हैं — सेवा जीवन को काफी बढ़ाती हैं। बोर्ड-स्तरीय मरम्मत विशिष्ट घटक विफलताओं को संबोधित करती है। इन विकल्पों के बीच, अधिकांश A16B-2200 सीरीज़ बोर्डों को तब तक कार्यात्मक रखा जा सकता है जब तक कि वे जिस मशीन की सेवा करते हैं, वह उत्पादन जारी रखती है।
सही बोर्ड की पहचान करने के लिए स्थापित बोर्ड के लेबल से सटीक भाग संख्या की आवश्यकता होती है।
A16B-2200 सीरीज़ में कई वेरिएंट शामिल हैं, और जो बोर्ड भौतिक रूप से समान दिखते हैं वे कंट्रोलर में पूरी तरह से अलग फ़ंक्शन की सेवा कर सकते हैं। भाग संख्या जो एक भी अंक से भिन्न होती है, विनिमेय नहीं होती है।
एक विफल A16B-2200 सीरीज़ बोर्ड उस कार्यात्मक क्षेत्र में अलार्म उत्पन्न करता है जिसकी वह सेवा करता है। एक एक्सिस बोर्ड विफलता सर्वो अलार्म उत्पन्न करती है। एक I/O बोर्ड विफलता I/O संचार त्रुटियां उत्पन्न करती है।
एक मेमोरी बोर्ड विफलता कंट्रोलर को बिल्कुल भी इनिशियलाइज़ होने से रोक सकती है। अलार्म कोड और उसकी अलार्म श्रेणी — सर्वो, पीएमसी, I/O, सिस्टम — की पहचान करना कंट्रोलर में किस बोर्ड पर ध्यान देने की आवश्यकता है, इसे अलग करने का पहला कदम है।
संदिग्ध बोर्ड को बदलने से पहले, उसे फिर से लगाएं और उसके कनेक्टर संपर्कों को साफ करें।
स्पष्ट बोर्ड विफलताओं का एक महत्वपूर्ण अंश वास्तव में कनेक्टर-स्तरीय मुद्दे हैं।
यदि रीसेटिंग दोष को दूर करती है, तो किसी बोर्ड प्रतिस्थापन की आवश्यकता नहीं है। यदि दोष बना रहता है, और यदि एक पुष्ट-अच्छे प्रतिस्थापन बोर्ड स्वैप परीक्षण के लिए उपलब्ध है, तो यह पुष्टि करने का सबसे निश्चित तरीका है कि दोष बोर्ड में है न कि बैकप्लेन या जुड़े सर्किट्री में।
Q1: सीएनसी अलार्म A16B-2200-0371 की सेवा करने वाले कार्यात्मक क्षेत्र में एक दोष की ओर इशारा करता है। प्रतिस्थापन का आदेश देने से पहले मैं बोर्ड को दोष स्रोत के रूप में कैसे पुष्टि करूं?
बोर्ड को फिर से लगाकर और उसके एज कनेक्टर संपर्कों को साफ करके शुरू करें। फिर से परीक्षण करें। यदि अलार्म बना रहता है, तो बोर्ड पर किसी भी परीक्षण बिंदु और विशिष्ट अलार्म से जुड़े किसी भी नैदानिक प्रक्रिया की पहचान करने के लिए कंट्रोलर के रखरखाव मैनुअल से परामर्श करें।
यदि एक पुष्ट-अच्छे समकक्ष बोर्ड को अस्थायी प्रतिस्थापन के लिए उपलब्ध कराया जाता है, तो स्वैप परीक्षण दोष स्रोत के रूप में बोर्ड की निश्चित रूप से पुष्टि या उसे हटा देता है।
यदि नहीं, और सभी अन्य कारणों को समाप्त कर दिया गया है, तो प्रतिस्थापन के साथ आगे बढ़ें।
Q2: एक नवीनीकृत A16B-2200-0371 स्थापित किया गया था। मूल अलार्म साफ हो गया, लेकिन तुरंत एक अलग अलार्म दिखाई दिया। यह क्या दर्शाता है?
बोर्ड प्रतिस्थापन के बाद एक नया, अलग अलार्म जो मूल अलार्म को साफ करता है, आमतौर पर या तो एक माध्यमिक दोष का मतलब है जो मूल द्वारा छिपा हुआ था, या प्रतिस्थापन बोर्ड और कंट्रोलर के बीच एक पैरामीटर/कॉन्फ़िगरेशन बेमेल।
जांचें कि क्या प्रतिस्थापन बोर्ड में सही हार्डवेयर संशोधन है। नए अलार्म के दस्तावेज़ीकरण की समीक्षा करें।
यदि नया अलार्म कॉन्फ़िगरेशन या पैरामीटर मुद्दे से संबंधित है, तो पहले पैरामीटर को संबोधित करें।
Q3: एक अतिरिक्त A16B-2200-0371 को कैसे संग्रहीत किया जाना चाहिए?
एंटी-स्टैटिक पैकेजिंग आवश्यक है — नंगे पीसीबी भंडारण में इलेक्ट्रोस्टैटिक डिस्चार्ज क्षति के प्रति संवेदनशील होते हैं। बोर्ड को स्थिर तापमान, कम आर्द्रता वाले वातावरण में रखें। तापमान चक्र से बचें। भाग संख्या, संशोधन और भंडारण तिथि के साथ स्पष्ट रूप से लेबल करें।
किसी भी संक्षारण या घटक गिरावट के संकेतों के लिए वार्षिक रूप से निरीक्षण करें।
दीर्घकालिक भंडारण के लिए, आवधिक पावर-अप परीक्षण पुष्टि करता है कि बोर्ड कार्यात्मक बना हुआ है।
Q4: मशीन 25 साल पुरानी है और A16B-2200-0371 अब FANUC से उपलब्ध नहीं है। प्रतिस्थापन प्राप्त करने के विकल्प क्या हैं?
स्वतंत्र सीएनसी स्पेयर पार्ट्स बाजार अप्रचलित A16B-2200 सीरीज़ बोर्डों का प्राथमिक स्रोत है।
विशेष आपूर्तिकर्ता हटाए गए मशीनों से परीक्षण किए गए अतिरिक्त स्टॉक रखते हैं, विनिमय सेवाएं प्रदान करते हैं, और कई मामलों में बोर्ड-स्तरीय मरम्मत कर सकते हैं।
कुछ आपूर्तिकर्ता सिस्टम-स्तरीय सीएनसी रेट्रोफिट भी प्रदान करते हैं जो पूरे कंट्रोलर असेंबली को आधुनिक समकक्ष हार्डवेयर से बदलते हैं — एक ऐसा विकल्प जो विरासत बोर्ड उपलब्धता चिंता को पूरी तरह से समाप्त कर देता है, हालांकि उच्च प्रारंभिक लागत पर।
Q5: सीएनसी कभी-कभी बिना किसी अलार्म कोड के रीसेट हो जाता है। बिजली की आपूर्ति को अच्छा माना गया है। क्या A16B-2200-0371 जिम्मेदार हो सकता है?
बिना अलार्म कोड के अनपेक्षित रीसेट अक्सर बोर्ड तक पहुंचने वाली मार्जिनल सप्लाई वोल्टेज के कारण होते हैं — या तो एक बिजली की आपूर्ति से जो सामान्य परिस्थितियों में विनिर्देश के भीतर है लेकिन लोड के तहत मार्जिनल है, या बोर्ड पर ही एक खराब डिकपलिंग कैपेसिटर से जो क्षणिक वोल्टेज डिप्स को बोर्ड के लॉजिक को क्षण भर के लिए बाधित करने की अनुमति देता है।
आपूर्ति आउटपुट पर ही नहीं, बल्कि बोर्ड के पावर इनपुट कनेक्टर्स पर सप्लाई वोल्टेज को मापें।
यदि आपूर्ति पर वोल्टेज स्थिर है लेकिन बोर्ड पर नहीं है, तो कनेक्टर या बोर्ड-साइड कैपेसिटर संभावित कारण हैं।
