| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2200-0390 |
भाग संख्या: A16B-2200-0390
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: सर्वो एक्सिस इंटरफ़ेस पीसीबी
संगत सीएनसी सिस्टम: FANUC सीरीज़ 0-C, 0-D, 0-F

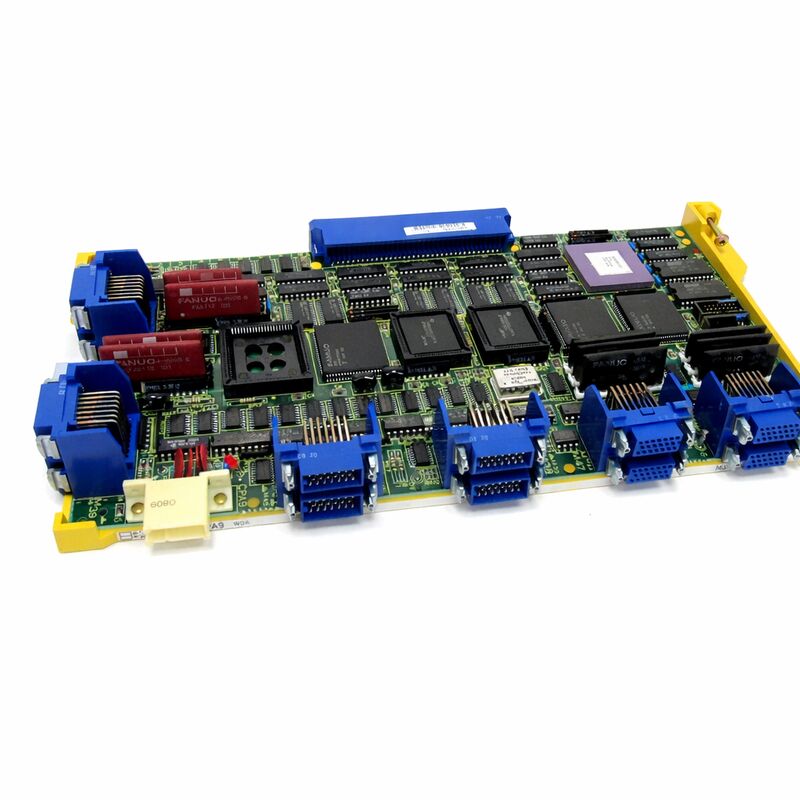

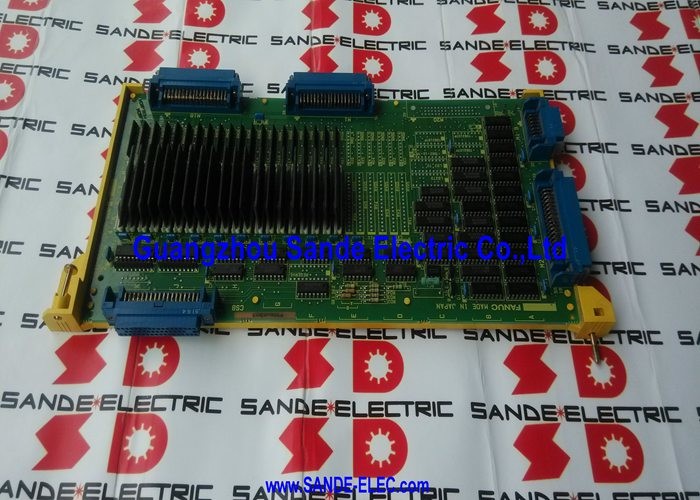

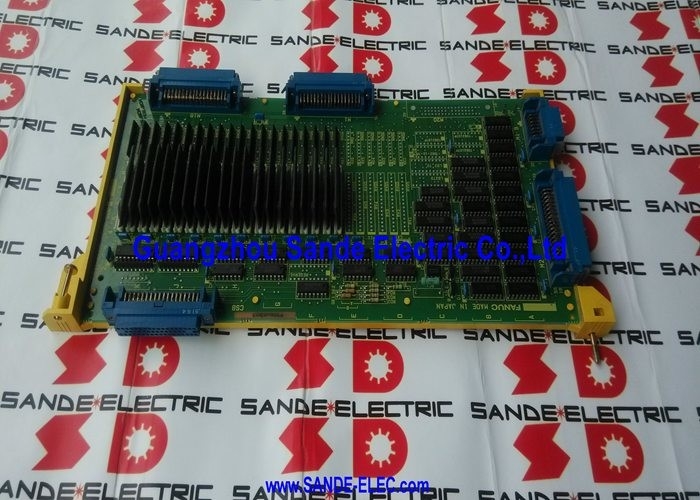

A16B-2200-0390 एक FANUC सीरीज़ 0-C सर्वो एक्सिस इंटरफ़ेस प्रिंटेड सर्किट बोर्ड है, जो FANUC ज़ीरो मॉडल सी (0-MC, 0-TC, 0-GC) और संबंधित 0-D और 0-F कंट्रोल फ़ैमिली चलाने वाले सीएनसी मशीन टूल्स के लिए 3 या 4-एक्सिस सीरियल कंट्रोल प्रदान करता है।
यह बोर्ड 0-C सिस्टम में बाद वाले 32-बिट मास्टरबोर्ड के साथ जोड़ा जाता है और सीएनसी कंट्रोल और कनेक्टेड अल्फा सीरीज़ सर्वो एम्पलीफायरों के बीच सर्वो एक्सिस कमांड और फीडबैक इंटरफ़ेस को संभालने के लिए जिम्मेदार है।
A16B-2200-0390 टाइप ए सीरियल इंटरफ़ेस कॉन्फ़िगरेशन का उपयोग करता है — जिसका अर्थ है कि एन्कोडर फीडबैक सीधे मोटर एन्कोडर से आने के बजाय सर्वो एम्पलीफायर के माध्यम से सीएनसी कंट्रोल में वापस आता है।
स्थिति और वेग सिग्नल एम्पलीफायर और एक्सिस कार्ड के बीच हाई-स्पीड सीरियल लिंक पर यात्रा करते हैं।
यह बोर्ड चार समवर्ती सर्वो एक्सिस तक कवर करता है, जो साधारण दो-एक्सिस लेथ से लेकर चार-एक्सिस मशीनिंग सेंटर तक मानक मशीन कॉन्फ़िगरेशन का समर्थन करता है।
FANUC सीरीज़ 0-C 1990 के दशक के दौरान FANUC के सबसे व्यापक रूप से तैनात सीएनसी प्लेटफार्मों में से एक था — इसने टर्निंग सेंटर, मशीनिंग सेंटर, ग्राइंडर और दुनिया भर में समर्पित मशीन अनुप्रयोगों में बड़ी संख्या में मशीन टूल्स को संचालित किया।
इनमें से कई मशीनें आज भी सुविधाओं में उत्पादक बनी हुई हैं, जिससे A16B-2200-0390 सीएनसी आफ्टरमार्केट में सबसे अधिक मांग वाले सीरीज़ 0 स्पेयर पार्ट्स में से एक बन गया है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-2200-0390 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | सर्वो एक्सिस इंटरफ़ेस पीसीबी |
| संगत सिस्टम | FANUC सीरीज़ 0-C, 0-D, 0-F |
| एक्सिस गणना | 3 या 4 एक्सिस |
| इंटरफ़ेस प्रकार | टाइप ए (सीरियल, एम्पलीफायर के माध्यम से पी-कोडर फीडबैक) |
| संगत एम्पलीफायर | FANUC अल्फा सीरीज़ (डिजिटल, सीरियल) |
| स्पिंडल संगतता | OC, OD, OF डिजिटल/सीरियल स्पिंडल इंटरफ़ेस |
| उत्पत्ति का देश | जापान |
FANUC सीरीज़ 0-C सीएनसी सिस्टम ने एक मॉड्यूलर बैकप्लेन आर्किटेक्चर का उपयोग किया। मुख्य सीपीयू/मास्टरबोर्ड पार्ट प्रोग्राम निष्पादन, इंटरपोलेशन, पीएलसी लॉजिक और ऑपरेटर इंटरफ़ेस को संभालता था।
एक्सिस बोर्ड — A16B-2200-0390 — मास्टरबोर्ड के साथ बैठता था और मशीन के एक्सिस के लिए रियल-टाइम सर्वो कंट्रोल लूप को संभालता था।
A16B-2200-0390 द्वारा नियंत्रित प्रत्येक एक्सिस को हर इंटरपोलेशन चक्र में मुख्य सीपीयू से एक स्थिति कमांड प्राप्त होता है।
एक्सिस बोर्ड इन कमांड को कनेक्टेड अल्फा सर्वो एम्पलीफायर के लिए उपयुक्त सीरियल संचार प्रारूप में परिवर्तित करता है।
एम्पलीफायर करंट लूप को बंद करता है और मोटर को चलाता है। स्थिति फीडबैक एम्पलीफायर के पी-कोडर (अंतर्निहित एन्कोडर) से एक्सिस कार्ड तक वापस यात्रा करता है, जो वास्तविक स्थिति की तुलना कमांडेड स्थिति से करता है और निम्नलिखित त्रुटि की गणना करता है।
यह क्लोज्ड-लूप सर्वो आर्किटेक्चर ही सीएनसी मशीन टूल्स को उनकी पोजिशनिंग सटीकता देता है।
A16B-2200-0390 लूप में वह बोर्ड है जो इसे सीरीज़ 0-C मशीनों के लिए काम करता है।
A16B-2200-0390 को विशेष रूप से FANUC के अल्फा सीरीज़ सर्वो एम्पलीफायरों के साथ इंटरफ़ेस करने के लिए डिज़ाइन किया गया था — अल्फा SVU और अल्फा SVM मॉड्यूल प्रकार जो 0-C मशीन कॉन्फ़िगरेशन पर मानक थे।
टाइप ए इंटरफ़ेस का मतलब है कि एन्कोडर फीडबैक एम्पलीफायर मॉड्यूल के माध्यम से यात्रा करता है बजाय अलग से रूट किए जाने के।
इसने पहले के FANUC इंटरफ़ेस प्रकारों की तुलना में सीरीज़ 0-C मशीनों पर केबलिंग को सरल बनाया।
यह बोर्ड सभी 0-C/0-D/0-F स्पिंडल कॉन्फ़िगरेशन के साथ संगत है जिसमें डिजिटल सीरियल स्पिंडल और पुराने इंस्टॉलेशन पर एनालॉग स्पिंडल इंटरफ़ेस शामिल है।
यह व्यापक संगतता का मतलब है कि A16B-2200-0390 स्पिंडल इंटरफ़ेस बेमेल की चिंता के बिना 0-C मशीन वेरिएंट की एक विस्तृत श्रृंखला में एक प्रतिस्थापन बोर्ड के रूप में काम कर सकता है।
जब A16B-2200-0390 सीरीज़ 0-C मशीन में विफल हो जाता है, तो सबसे आम लक्षण एक या अधिक एक्सिस पर एक सर्वो अलार्म होता है।
सीएनसी डिस्प्ले एक अलार्म कोड दिखाता है — आमतौर पर 0-C अलार्म सिस्टम में 300-सीरीज़ या 400-सीरीज़ सर्वो अलार्म — जो एक सर्वो संचार दोष या स्थिति त्रुटि ओवरफ़्लो का संकेत देता है।
विशिष्ट अलार्म कोड, प्रभावित एक्सिस के साथ मिलकर, यह अलग करने में मदद करता है कि दोष एक्सिस कार्ड, एम्पलीफायर, मोटर, या फीडबैक केबल में है या नहीं।
यदि पावर इवेंट के बाद सभी एक्सिस पर एक साथ सर्वो अलार्म दिखाई देते हैं या व्यक्तिगत एक्सिस समस्याओं का कोई इतिहास नहीं है, तो A16B-2200-0390 प्राथमिक संदिग्ध है — यह सभी नियंत्रित एक्सिस में सामान्य तत्व है।
व्यक्तिगत एक्सिस अलार्म जो एक चैनल की ओर इशारा करते हैं, वे अधिक संभावना एम्पलीफायर या मोटर दोष होते हैं, लेकिन अन्य कारणों को खारिज करने के बाद एक्सिस कार्ड की भी जांच की जानी चाहिए।
Q1: पावर साइकिल के बाद सीरीज़ 0-C मशीन सभी एक्सिस पर एक साथ सर्वो अलार्म दिखाती है। क्या A16B-2200-0390 इसका संभावित कारण है?
पावर इवेंट के बाद सभी एक्सिस पर एक साथ अलार्म व्यक्तिगत एम्पलीफायर या मोटर विफलताओं के बजाय सामान्य एक्सिस बोर्ड में दोष का दृढ़ता से सुझाव देते हैं, जो सांख्यिकीय रूप से एक साथ होने की संभावना नहीं है।
A16B-2200-0390 को बदलने से पहले, बैकप्लेन कनेक्टर सीटिंग की जांच करें, कंट्रोल को 24V DC सप्लाई सत्यापित करें, और पुष्टि करें कि अल्फा एम्पलीफायर डीसी लिंक वोल्टेज स्थापित हैं।
यदि सभी सप्लाई की स्थितियां अच्छी पाई जाती हैं और हर एक्सिस पर अलार्म बने रहते हैं, तो A16B-2200-0390 सबसे संभावित दोष स्रोत है।
Q2: क्या A16B-2200-0390 को सीधे किसी अन्य 0-C एक्सिस कार्ड से बदला जा सकता है, या स्थापना के बाद पैरामीटर परिवर्तन की आवश्यकता होती है?
एक्सिस बोर्ड स्वयं सर्वो पैरामीटर नहीं रखता है — वे मुख्य सीपीयू बोर्ड पर सीएनसी के बैटरी-समर्थित SRAM में संग्रहीत होते हैं।
A16B-2200-0390 को सही ढंग से मिलान किए गए प्रतिस्थापन बोर्ड से बदलने के लिए सर्वो पैरामीटर को फिर से दर्ज करने की आवश्यकता नहीं होती है, बशर्ते प्रतिस्थापन बोर्ड समान प्रकार और संशोधन का हो। हमेशा सत्यापित करें कि बोर्ड संशोधन और एक्सिस गणना मूल से मेल खाती है।
स्थापना के बाद, एक मानक पावर-ऑन जांच करें और मशीन को उत्पादन में वापस लाने से पहले सभी एक्सिस के सही ढंग से होम होने की पुष्टि करें।
Q3: टाइप ए एक्सिस बोर्ड जैसे A16B-2200-0390 और टाइप बी एक्सिस बोर्ड के बीच क्या अंतर है?
मुख्य अंतर एन्कोडर फीडबैक रूटिंग है। टाइप ए बोर्ड सर्वो एम्पलीफायर के माध्यम से स्थिति फीडबैक प्राप्त करते हैं — एन्कोडर का सिग्नल एम्पलीफायर मॉड्यूल से होकर गुजरता है और एक सीरियल लिंक पर एक्सिस कार्ड तक वापस आता है।
टाइप बी बोर्ड मोटर एन्कोडर से सीधे सीएनसी तक फीडबैक प्राप्त करते हैं, फीडबैक सिग्नल के लिए एम्पलीफायर को बायपास करते हैं।
A16B-2200-0390 टाइप ए है, जिसे अल्फा एम्पलीफायरों के लिए डिज़ाइन किया गया है जिसमें पी-कोडर फीडबैक शामिल है। गलत इंटरफ़ेस प्रकार का उपयोग करने से सर्वो संचार त्रुटियां और एक्सिस अलार्म होते हैं।
Q4: मशीन में 4-एक्सिस कॉन्फ़िगरेशन है लेकिन केवल 3 एक्सिस अलार्म दोष दिखाते हैं। क्या A16B-2200-0390 अभी भी खराब हो सकता है?
हाँ। एक्सिस बोर्ड के भीतर व्यक्तिगत चैनल विफलताएं संभव हैं। यदि विफल होने वाले चैनलों में काम करने वाले चैनलों के साथ कोई अन्य सामान्य घटक — एम्पलीफायर, मोटर, फीडबैक केबल — साझा नहीं होते हैं, तो एक्सिस बोर्ड संदिग्ध है।
बोर्ड का भौतिक निरीक्षण प्रभावित चैनल के सर्किट्री में एक विफल घटक दिखा सकता है।
व्यवहार में, बोर्ड प्रतिस्थापन अक्सर घटक-स्तरीय मरम्मत की तुलना में अधिक कुशल होता है, खासकर एक बंद सीएनसी पीढ़ी के पुराने बोर्ड के लिए।
Q5: क्या A16B-2200-0390 अभी भी FANUC से नया उपलब्ध है, या केवल आफ्टरमार्केट के माध्यम से?
A16B-2200-0390 FANUC सीरीज़ 0-C की सेवा करता है, जिसका उत्पादन मुख्य रूप से 1990 के दशक के माध्यम से हुआ था। जबकि FANUC एक लंबा स्पेयर पार्ट्स सपोर्ट विंडो बनाए रखता है, पुराने 0-सीरीज़ मॉडल के लिए नए बोर्डों की उपलब्धता भिन्न होती है।
सक्रिय आफ्टरमार्केट — विशेषज्ञ सीएनसी मरम्मत कंपनियां — आमतौर पर इस बोर्ड के लिए सबसे विश्वसनीय स्रोत होते हैं, जो वारंटी के साथ मरम्मत किए गए, परीक्षण किए गए और एक्सचेंज यूनिट प्रदान करते हैं।
ऑर्डर करने से पहले, स्थापित बोर्ड के संशोधन की पुष्टि करें, क्योंकि देर से संशोधन पैरामीटर समायोजन के बिना इंटरचेंज करने योग्य नहीं हो सकते हैं।
