| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2200-0931 |

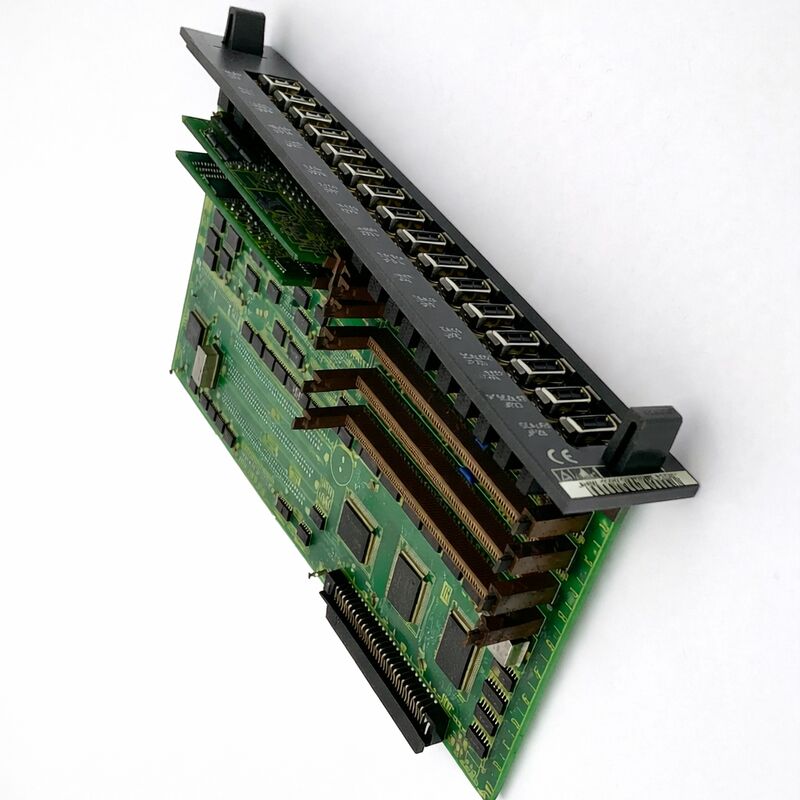

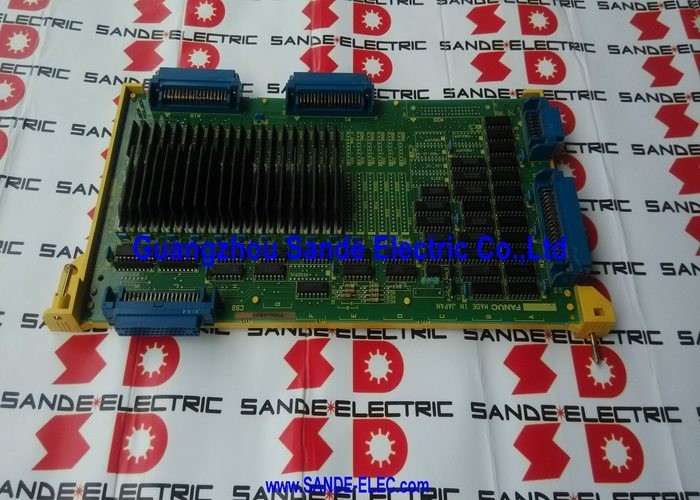

भाग संख्या: A16B-2200-0931
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: विकल्प 2 (OPT2) PCB — अतिरिक्त अक्ष विस्तार बोर्ड
संगत सीएनसी सिस्टम: FANUC सीरीज़ 16-A (16-MA, 16-WA, 16-TA)
A16B-2200-0931 FANUC सीरीज़ 16-A सीएनसी नियंत्रण के लिए विकल्प 2 (OPT2) अक्ष विस्तार प्रिंटेड सर्किट बोर्ड है — जिसे FANUC के आंतरिक उत्पाद कोडिंग में F16M/T के रूप में नामित किया गया है।
यह बोर्ड मुख्य सीपीयू बोर्ड और अन्य विकल्प बोर्डों के साथ सीरीज़ 16-A सिस्टम बैकप्लेन में प्लग करता है, जो नियंत्रण की सर्वो अक्ष क्षमता को चार अतिरिक्त अक्षों तक बढ़ाता है और एक दूसरा स्पिंडल सीपीयू जोड़ता है।
मुख्य बोर्ड पर आधार अक्ष नियंत्रण के साथ मिलकर, A16B-2200-0931 सीरीज़ 16-A को कुल आठ सर्वो चैनलों को ट्विन-स्पिंडल क्षमता के साथ प्रबंधित करने में सक्षम बनाता है — इसे जटिल मल्टी-एक्सिस मशीनिंग सेंटर, 5-एक्सिस मशीन कॉन्फ़िगरेशन और ट्विन-स्पिंडल टर्निंग सेंटर के लिए आवश्यक विकल्प बोर्ड बनाता है।
FANUC सीरीज़ 16-A अपनी पीढ़ी के सबसे सक्षम सीएनसी प्लेटफार्मों में से एक था — प्रसंस्करण शक्ति, सर्वो प्रदर्शन और अधिकतम अक्ष गणना में सीरीज़ 0-C से एक महत्वपूर्ण कदम ऊपर।
16-A को बड़े-प्रारूप मशीनिंग सेंटर, मिल-टर्न सेंटर, गैन्ट्री मशीनों और मल्टी-स्पिंडल टर्निंग सेंटर पर तैनात किया गया था जहाँ नियंत्रित अक्षों की मांग आधार नियंत्रण द्वारा अकेले प्रबंधित की जा सकने वाली क्षमता से अधिक थी।
A16B-2200-0931 वह हार्डवेयर था जिसने इन विस्तारित कॉन्फ़िगरेशन को संभव बनाया।
FANUC द्वारा बंद कर दिया गया, यह बोर्ड अब FANUC के सक्रिय उत्पादन चैनलों के माध्यम से उपलब्ध नहीं है।
आफ्टरमार्केट के माध्यम से इसकी निरंतर उपलब्धता सीरीज़ 16-A मशीनों की एक महत्वपूर्ण आबादी को पूरी क्षमता पर संचालित रखती है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-2200-0931 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | विकल्प 2 (OPT2) अक्ष विस्तार PCB |
| संगत सीएनसी | FANUC सीरीज़ 16-A (F16M, F16T, F16W) |
| अतिरिक्त अक्ष | 4 तक (SMD कॉन्फ़िगरेशन के आधार पर विस्तार योग्य) |
| कुल अक्ष क्षमता | डुअल स्पिंडल के साथ 8 सर्वो चैनलों तक |
| दूसरा स्पिंडल | हाँ — दूसरा स्पिंडल सीपीयू शामिल है |
| सिस्टम बैकप्लेन | A02B-0120-B5xx |
| उत्पादन स्थिति | निर्माता द्वारा बंद |
| उत्पत्ति का देश | जापान |
सीरीज़ 16-A नियंत्रण एक बैकप्लेन रैक में रहता था। रैक में मुख्य सीपीयू बोर्ड (जो पार्ट प्रोग्राम निष्पादन, आधार अक्षों के लिए इंटरपोलेशन और प्राथमिक स्पिंडल को संभालता था), बिजली की आपूर्ति, और अतिरिक्त क्षमता बोर्डों के लिए उपलब्ध विकल्प स्लॉट थे।
OPT1 बोर्ड आमतौर पर बड़े PMC (प्रोग्रामेबल मशीन कंट्रोलर) क्षमता और उन्नत ग्राफिक्स जोड़ता था। OPT2 बोर्ड — A16B-2200-0931 — अतिरिक्त सर्वो अक्ष और दूसरा स्पिंडल सीपीयू जोड़ता था।
स्थापित होने पर, A16B-2200-0931 नियंत्रण की अक्ष क्षमता को आधार 4-5 अक्षों से कुल 8 सर्वो चैनलों तक बढ़ाता है।
सक्रिय अतिरिक्त अक्षों की सटीक संख्या बोर्ड पर लगे SMD (स्मॉल मॉड्यूल डिवाइस) प्लग-इन मॉड्यूल पर निर्भर करती है — विभिन्न SMD संयोजन विभिन्न अक्ष गणना कॉन्फ़िगरेशन को सक्रिय करते हैं। इस मॉड्यूलर दृष्टिकोण ने FANUC को 6, 7, या 8 कुल अक्षों की आवश्यकता वाली मशीन कॉन्फ़िगरेशन में एक ही PCB का उपयोग करने की अनुमति दी।
A16B-2200-0931 पर दूसरा स्पिंडल सीपीयू एक अलग प्रसंस्करण क्षमता है जो प्राथमिक स्पिंडल से स्वतंत्र रूप से दूसरे स्पिंडल को नियंत्रित करने के लिए समर्पित है।
ट्विन-स्पिंडल टर्निंग सेंटर और मिल-टर्न मशीनों को मुख्य और सब-स्पिंडल दोनों के साथ इस क्षमता की आवश्यकता होती है।
OPT2 बोर्ड के बिना, सीरीज़ 16-A मशीन एकल नियंत्रित स्पिंडल तक सीमित है।
A16B-2200-0931 से लैस एक सीरीज़ 16-A मशीन आमतौर पर इन श्रेणियों में से एक में आती है:
5-एक्सिस मशीनिंग सेंटर: दो रोटरी अक्षों (B और C, या A और B) के साथ एक 3-एक्सिस मशीनिंग सेंटर जटिल सतह और 5-तरफा मशीनिंग के लिए सभी पांच अक्षों को एक साथ नियंत्रित करने की आवश्यकता होती है। आधार 16-A अक्ष बोर्ड कुछ को संभालता है, और OPT2 शेष क्षमता प्रदान करता है।
ट्विन-स्पिंडल टर्निंग सेंटर: दोनों स्पिंडल को स्वतंत्र गति, स्थिति और तुल्यकालन नियंत्रण की आवश्यकता होती है।
OPT2 का दूसरा स्पिंडल सीपीयू सब-स्पिंडल को संभालता है जबकि मुख्य बोर्ड प्राथमिक को प्रबंधित करता है।
गैन्ट्री-प्रारूप मशीन: गैन्ट्री बीम पर डुअल Y-एक्सिस मोटर्स के साथ बड़े गैन्ट्री मशीनिंग सेंटर को टैंडेम एक्सिस कंट्रोल की आवश्यकता होती है — दो मोटर एक अक्ष पर तालमेल में काम करते हैं। OPT2 से अतिरिक्त अक्ष क्षमता इस कॉन्फ़िगरेशन का समर्थन करती है।
मल्टी-एक्सिस फ्लेक्सिबल मशीनिंग सेल: जटिल भाग ज्यामिति या अतिरिक्त पोजिशनिंग अक्षों के लिए आधार अक्ष गणना से अधिक की आवश्यकता वाली कोई भी कॉन्फ़िगरेशन।
A16B-2200-0931 एक प्रोग्रामेबल बोर्ड है। बैकप्लेन में भौतिक स्थापना के बाद, अतिरिक्त अक्षों और दूसरे स्पिंडल से जुड़े उप-पैरामीटर को बोर्ड की मेमोरी में लोड किया जाना चाहिए।
ये पैरामीटर मशीन की बैटरी-समर्थित सीएनसी मेमोरी द्वारा बैकअप किए गए थे।
बोर्ड को बदलते समय, उप-पैरामीटर को फिर से लोड करने की आवश्यकता होती है — या तो संग्रहीत बैकअप से या मशीन के पैरामीटर दस्तावेज़ीकरण से उन्हें फिर से दर्ज करके।
सीरीज़ 16-A चलाने वाली मशीनें जो पैरामीटर बैकअप खो देती हैं (दस्तावेजीकृत बैकअप के बिना बैटरी विफलता) को मशीन बिल्डर के दस्तावेज़ीकरण से पूर्ण पैरामीटर फिर से दर्ज करने की आवश्यकता हो सकती है, जो एक समय लेने वाला कमीशनिंग कार्य हो सकता है।
Q1: सीरीज़ 16-A मशीन अब केवल OPT2 कार्ड द्वारा नियंत्रित अक्षों पर सर्वो अलार्म दिखाती है, जबकि आधार अक्ष (मुख्य सीपीयू बोर्ड द्वारा नियंत्रित) सामान्य रूप से काम करते हैं। क्या A16B-2200-0931 को दोषपूर्ण माना जाता है?
OPT2-नियंत्रित अक्षों तक सीमित अलार्म और पुष्टि किए गए अच्छे आधार अक्ष A16B-2200-0931 विफलता का एक मजबूत संकेत हैं।
बदलने से पहले, बैकप्लेन कनेक्टर पर OPT2 बोर्ड की बिजली आपूर्ति रेल को सत्यापित करें और रैक में बोर्ड की सीटिंग की जांच करें।
एक खराब तरीके से बैठा हुआ OPT2 बोर्ड ठीक यही लक्षण पैदा करता है। यदि बोर्ड अच्छी तरह से बैठा हुआ है और आपूर्ति वोल्टेज की पुष्टि हो गई है, तो बोर्ड विफलता सबसे संभावित निदान है।
Q2: एक प्रतिस्थापन A16B-2200-0931 स्थापित करने के बाद, अतिरिक्त अक्ष चलते हैं लेकिन दूसरा स्पिंडल प्रतिक्रिया नहीं करता है। सबसे आम कारण क्या है?
सबसे आम कारण दूसरे स्पिंडल के लिए लापता या गलत उप-पैरामीटर हैं।
OPT2 बोर्ड मुख्य सीपीयू बोर्ड के स्पिंडल मापदंडों से स्वतंत्र रूप से दूसरे स्पिंडल के लिए स्पिंडल मापदंडों को रखता है।
यदि बोर्ड प्रतिस्थापन के बाद ये उप-पैरामीटर लोड नहीं किए गए थे, तो दूसरा स्पिंडल फ़ंक्शन निष्क्रिय रहेगा, भले ही बोर्ड स्वयं चालू हो।
दूसरे स्पिंडल मापदंडों को बैकअप से पुनः लोड करें, या उन्हें मशीन की प्रलेखित पैरामीटर फ़ाइल से फिर से दर्ज करें।
Q3: क्या A16B-2200-0931 का उपयोग सीरीज़ 16-B या सीरीज़ 18-A नियंत्रण में किया जा सकता है, या यह सीरीज़ 16-A के लिए विशिष्ट है?
A16B-2200-0931 को सीरीज़ 16-A बैकप्लेन और नियंत्रण वास्तुकला के लिए डिज़ाइन किया गया है। सीरीज़ 16-B और सीरीज़ 18 अलग-अलग बैकप्लेन डिज़ाइन और बोर्ड इंटरफ़ेस का उपयोग करते हैं। भौतिक रूप से, कनेक्टर लेआउट भिन्न हो सकता है, और मुख्य सीपीयू द्वारा अपेक्षित फर्मवेयर और प्रोटोकॉल सीरीज़ 16-A और बाद के 16-B/18 वेरिएंट के बीच भिन्न होते हैं।
गैर-16-A सिस्टम में इस बोर्ड का उपयोग कार्यात्मक परिणाम नहीं देगा और हार्डवेयर क्षति का जोखिम होगा।
केवल A02B-0120-B5xx प्रकार के बैकप्लेन पर सीरीज़ 16-A सिस्टम में A16B-2200-0931 का उपयोग करें।
Q4: सीरीज़ 16-A मशीन एक 5-एक्सिस मशीनिंग सेंटर है। OPT2 बोर्ड विफल हो गया है। क्या कोई नया FANUC बोर्ड है जो इसे बदल सकता है, या सटीक भाग संख्या प्राप्त की जानी चाहिए?
किसी नए FANUC प्लेटफ़ॉर्म से कोई सीधा ड्रॉप-इन प्रतिस्थापन नहीं है। A16B-2200-0931 सीरीज़ 16-A वास्तुकला के लिए विशिष्ट है।
आधुनिक FANUC नियंत्रण (सीरीज़ 30i, 31i, 32i) पूरी तरह से अलग हार्डवेयर का उपयोग करते हैं और रेट्रोफिट करने के लिए एक पूर्ण सीएनसी अपग्रेड प्रोजेक्ट की आवश्यकता होगी।
उन मशीनों के लिए जहां निरंतर सीरीज़ 16-A संचालन लक्ष्य है, आफ्टरमार्केट के माध्यम से A16B-2200-0931 प्राप्त करना सही मार्ग है।
उन मशीनों के लिए जहां एक पूर्ण अपग्रेड पर विचार किया जा रहा है, 5-एक्सिस क्षमता को आधुनिक FANUC प्लेटफार्मों पर उपयुक्त सर्वो एम्पलीफायर अपग्रेड के साथ दोहराया जा सकता है।
Q5: A16B-2200-0931 वास्तव में कितने अतिरिक्त अक्ष जोड़ता है, और क्या यह मशीन के अनुसार भिन्न होता है?
A16B-2200-0931 में 4 अतिरिक्त अक्षों तक की क्षमता है, जो बोर्ड पर लगे SMD मॉड्यूल के आधार पर विस्तार योग्य है। सक्रिय अक्षों की सटीक संख्या SMD कॉन्फ़िगरेशन और सीएनसी मापदंडों दोनों का एक कार्य है।
6-एक्सिस कॉन्फ़िगरेशन वाली मशीन आधार 4 से 2 अक्ष जोड़ने के लिए OPT2 का उपयोग करती है। 8-एक्सिस कॉन्फ़िगरेशन OPT2 से पूर्ण 4 अतिरिक्त अक्षों का उपयोग करती है।
मशीन बिल्डर इसे मूल निर्माण समय पर सेट करता है।
A16B-2200-0931 को बदलते समय, मूल के समान SMD कॉन्फ़िगरेशन वाले बोर्ड का स्रोत प्राप्त करें, या प्रतिस्थापन बोर्ड के SMD को मिलान करने के लिए पुन: कॉन्फ़िगर करें — मशीन के हार्डवेयर दस्तावेज़ीकरण से सत्यापित करें या हटाए गए बोर्ड का निरीक्षण करके।
