| मॉडल संख्या | ए16बी-3200-0421 |
पार्ट नंबर: A16B-3200-0421
निर्माता: FANUC Ltd. (जापान)
उत्पाद प्रकार: स्टैंड-अलोन कंट्रोल मेन CPU PCB — i-B सीरीज़

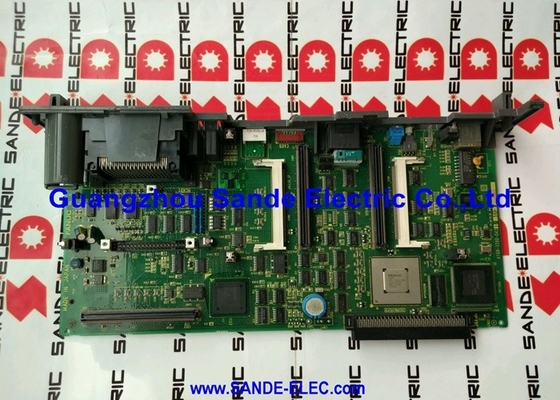

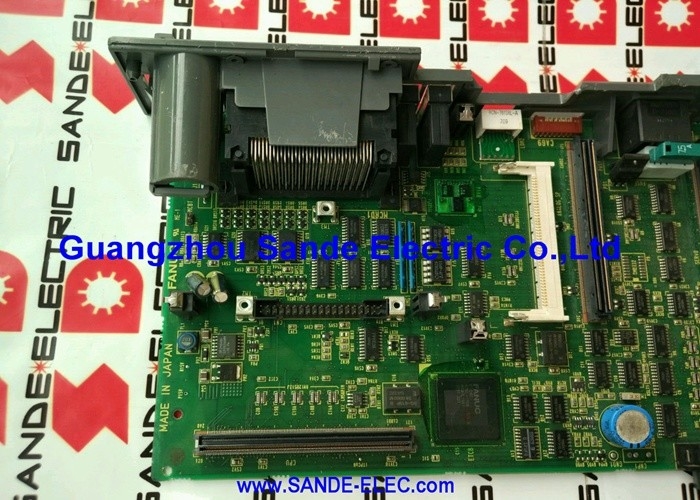

A16B-3200-0421 FANUC के i-B सीरीज़ स्टैंडअलोन CNC कंट्रोल के लिए मुख्य CPU PCB है — 16i-B, 18i-B, और 21i-B सिस्टम में केंद्रीय बोर्ड जिसके चारों ओर पूरा कंट्रोल असेंबल किया जाता है। यह फिजिकल कैरियर बोर्ड है जिस पर अलग-अलग प्लग-इन मॉड्यूल माउंट होते हैं: CPU प्रोसेसर, FSSB सर्वो कंट्रोलर, ग्राफिक्स डिस्प्ले कार्ड, और SRAM/DRAM/FROM मेमोरी मॉड्यूल।
FANUC की i-B सीरीज़ आर्किटेक्चर में, मेन बोर्ड स्वयं CNC फ़ंक्शन निष्पादित नहीं करता है — प्लग-इन मॉड्यूल करते हैं। मेन बोर्ड बैकप्लेन इंटरकनेक्ट, पावर सप्लाई रेल, और कम्युनिकेशन बस वितरित करता है जो सभी प्लग-इन मॉड्यूल को एक एकीकृत कंट्रोल के रूप में एक साथ काम करने की अनुमति देते हैं। इस आर्किटेक्चर का मतलब है कि मेन बोर्ड को प्लग-इन मॉड्यूल स्थापित किए बिना आपूर्ति की जा सकती है, क्योंकि इसकी भूमिका संरचनात्मक और विद्युत है — कम्प्यूटेशनल नहीं।
जब प्रतिस्थापन के लिए आपूर्ति की जाती है, तो A16B-3200-0421 किसी भी प्लग-इन बोर्ड के बिना आता है। मूल इंस्टॉलेशन से CPU मॉड्यूल, सर्वो मॉड्यूल, मेमोरी मॉड्यूल और ग्राफिक्स कार्ड को प्रतिस्थापन मेन बोर्ड में स्थानांतरित किया जाना चाहिए, या नए मॉड्यूल को अलग से प्राप्त किया जाना चाहिए।
किसी भी नए या नवीनीकृत यूनिट के साथ A16B-3200-0421 को बदलने से सभी CNC डेटा का नुकसान होगा — पैरामीटर, पार्ट प्रोग्राम, PMC लैडर, और टूल ऑफ़सेट — जब तक कि वे डेटा आइटम पूरी तरह से स्थानांतरित किए जा रहे मेमोरी मॉड्यूल पर मौजूद न हों।
मेन बोर्ड को हटाने से पहले सभी डेटा का बैकअप लिया जाना चाहिए। बैकअप में CNC पैरामीटर, पार्ट प्रोग्राम, PMC डेटा और कोई भी सिस्टम कॉन्फ़िगरेशन शामिल है। मूल प्लग-इन मॉड्यूल के साथ प्रतिस्थापन बोर्ड की स्थापना के बाद, CNC के सही ढंग से काम करने से पहले बैकअप से पूर्ण डेटा पुनर्स्थापना आवश्यक है।
| पैरामीटर | मान |
|---|---|
| पार्ट नंबर | A16B-3200-0421 |
| प्रकार | मेन CPU PCB (स्टैंड-अलोन) |
| प्लेटफ़ॉर्म | सीरीज़ 16i-B, 18i-B, 21i-B |
| आपूर्ति | 24V DC |
| वजन | 0.49 किग्रा |
| ऑपरेटिंग तापमान | 0°C से +50°C |
| स्टोरेज तापमान | −20°C से +70°C |
| उत्पत्ति | जापान |
Q1: A16B-3200-0421 को बदला जा रहा है। कौन से प्लग-इन मॉड्यूल भी स्थानांतरित किए जाने चाहिए?
मूल मेन बोर्ड पर स्थापित सभी प्लग-इन बोर्ड को प्रतिस्थापन में स्थानांतरित किया जाना चाहिए: CPU प्रोसेसर मॉड्यूल, FSSB सर्वो कंट्रोलर मॉड्यूल, ग्राफिक्स मॉड्यूल, और सभी मेमोरी मॉड्यूल (SRAM, DRAM, FROM)। यदि कोई मॉड्यूल पीछे रह जाता है, तो संबंधित CNC फ़ंक्शन अनुपस्थित रहेगा। मॉड्यूल को सावधानी से स्थानांतरित करें — ESD सुरक्षा और सही हैंडलिंग आवश्यक है।
Q2: मेन बोर्ड को बदलने और सभी प्लग-इन मॉड्यूल को स्थानांतरित करने के बाद, CNC सभी पैरामीटर को शून्य या डिफ़ॉल्ट के रूप में दिखाता है। क्या हुआ?
यदि SRAM मेमोरी सामग्री खो जाती है, तो CNC डिफ़ॉल्ट पैरामीटर मानों पर वापस आ जाता है। यह तब होता है जब बोर्ड स्वैप के दौरान SRAM बैटरी मर जाती है, यदि SRAM मॉड्यूल को बहुत लंबे समय तक बिना पावर के संभाला गया था, या यदि ट्रांसफर के दौरान स्थैतिक डिस्चार्ज ने SRAM मॉड्यूल को नुकसान पहुंचाया था। पैरामीटर बैकअप को तुरंत पुनर्स्थापित करें। यदि कोई बैकअप मौजूद नहीं है, तो पूर्ण पुन: कमीशनिंग आवश्यक है।
Q3: A16B-3200-0421 किसी भी प्लग-इन बोर्ड के बिना आपूर्ति की जाती है। क्या CNC उनके बिना बूट हो सकता है?
नहीं। मेन बोर्ड अकेले CNC को बूट नहीं कर सकता है — यह अपने प्लग-इन मॉड्यूल के बिना कोई कंप्यूटिंग या स्टोरेज क्षमता प्रदान नहीं करता है। किसी भी CNC ऑपरेशन के होने के लिए CPU प्रोसेसर मॉड्यूल, मेमोरी मॉड्यूल और FSSB मॉड्यूल सभी आवश्यक हैं।
Q4: मूल CNC ने 16i-B का उपयोग किया था। क्या A16B-3200-0421 18i-B या 21i-B प्रतिस्थापन की भी सेवा कर सकता है?
A16B-3200-0421 को तीनों में प्रलेखित किया गया है: 16i-B, 18i-B, और 21i-B। हार्डवेयर समान बैकप्लेन संरचना है। सिस्टम-विशिष्ट अंतर प्लग-इन CPU और मेमोरी मॉड्यूल कॉन्फ़िगरेशन द्वारा संभाले जाते हैं, न कि मेन बोर्ड द्वारा। सही प्लग-इन मॉड्यूल के साथ, बोर्ड तीनों सीरीज़ की सेवा करता है।
Q5: A16B-3200-0421 कहाँ से प्राप्त किया जाता है?
विशेषज्ञ FANUC CNC स्पेयर पार्ट्स और मरम्मत कंपनियां इस बोर्ड के लिए एक्सचेंज और अधिशेष स्टॉक रखती हैं। आपूर्तिकर्ता जो शिपमेंट से पहले एक कार्यशील 18i-B टेस्ट रिग पर पूर्ण बोर्ड असेंबली — मेन बोर्ड प्लस प्लग-इन मॉड्यूल — का परीक्षण कर सकते हैं, सबसे विश्वसनीय आपूर्ति प्रदान करते हैं। यदि संभव हो तो पूर्ण सिस्टम टेस्ट प्रमाणन का अनुरोध करें।
