| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2101-0025 |

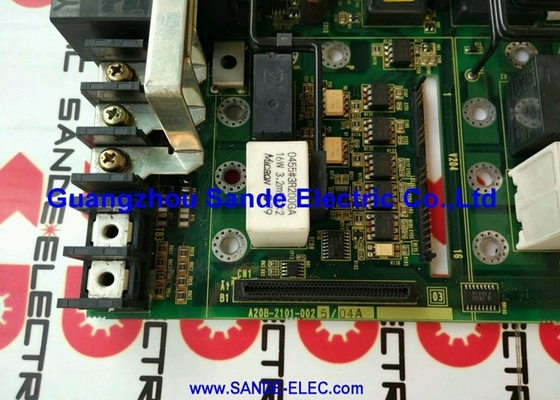

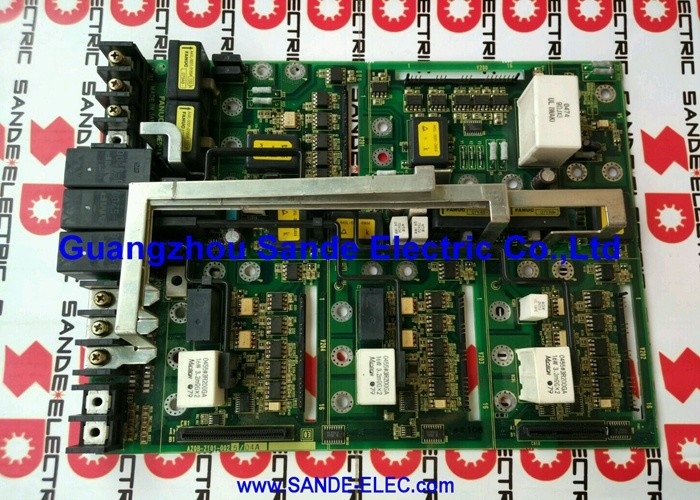

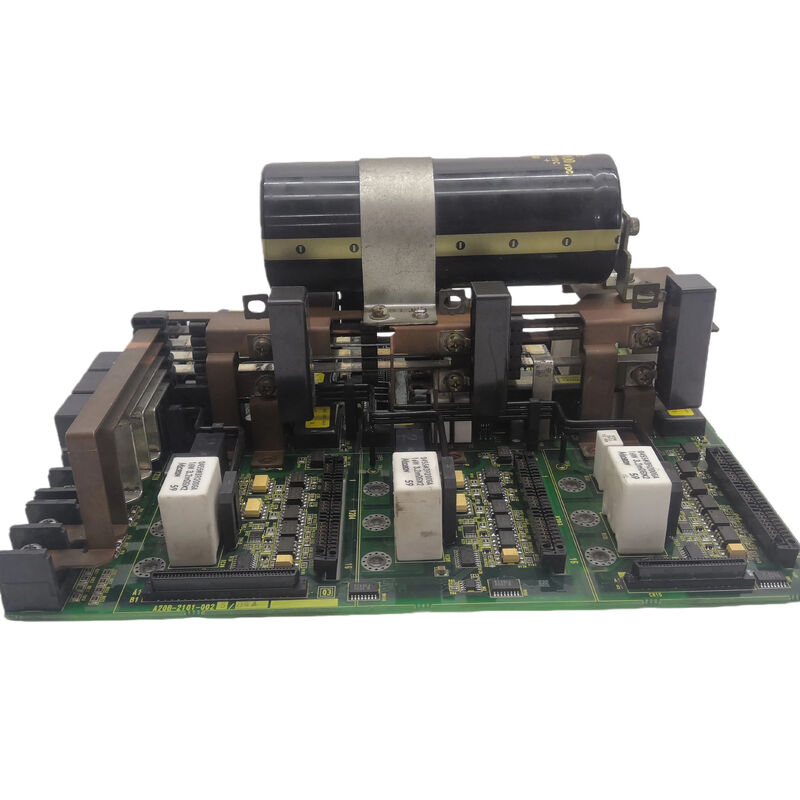

भाग संख्या: A20B-2101-0025
निर्माता: FANUC लिमिटेड (जापान)
उत्पाद प्रकार: सर्वो एम्पलीफायर कंट्रोल पीसीबी — ड्राइव बेस बोर्ड
उत्पाद श्रृंखला: A20B-2101
A20B-2101-0025 FANUC की A20B-2101 श्रृंखला का एक कंट्रोल पीसीबी है — यह FANUC सर्वो और स्पिंडल एम्पलीफायर इकाइयों के अंदर स्थापित बेस बोर्डों का परिवार है। एम्पलीफायर के कंट्रोल बोर्ड के रूप में, यह महत्वपूर्ण सिग्नल-स्तरीय कार्यों को संभालता है: सीएनसी से वेग और टॉर्क कमांड को संसाधित करना, एन्कोडर फीडबैक डेटा को कंडीशन करना, वर्तमान विनियमन लूप को निष्पादित करना, और आईजीबीटी पावर स्टेज के लिए गेट ड्राइव पल्स उत्पन्न करना।
यह बोर्ड एम्पलीफायर के पावर बोर्ड से अलग है (जो उच्च-वोल्टेज एसी रेक्टिफिकेशन और आईजीबीटी स्विचिंग को संभालता है)। A20B-2101-0025 एम्पलीफायर के सिग्नल डोमेन में कम वोल्टेज पर संचालित होता है। जब कंट्रोल बोर्ड विफल हो जाता है, तो एम्पलीफायर अपने आउटपुट को नियंत्रित नहीं कर सकता है — पावर-ऑन पर तुरंत ड्राइव फॉल्ट दिखाई देते हैं, या पावर स्टेज पूरी तरह से चालू होने के बावजूद अक्ष गति कमांड का जवाब देने में विफल रहता है।
A20B-2101 श्रृंखला में कई निकट संबंधी वेरिएंट शामिल हैं, जो सभी FANUC एम्पलीफायर परिवारों के लिए कंट्रोल बेस बोर्ड के रूप में काम करते हैं। आसन्न संख्याएँ (0021, 0022, 0025) विशिष्ट एम्पलीफायर मॉडल और पीढ़ियों से जुड़ी वृद्धिशील विनिर्देश भिन्नताओं को दर्शाती हैं। प्रतिस्थापन की सोर्सिंग से पहले स्थापित बोर्ड के लेबल से सटीक भाग संख्या की पुष्टि करें।
यह पहचानना कि A20B-2101-0025 विफल हो गया है — पावर स्टेज के बजाय — एक महत्वपूर्ण नैदानिक कदम है। यदि आईजीबीटी मॉड्यूल सही ढंग से मापता है (चरण जोड़े के बीच कोई शॉर्ट सर्किट नहीं) लेकिन एम्पलीफायर अभी भी पावर-ऑन पर ड्राइव फॉल्ट उत्पन्न करता है, तो विफलता कंट्रोल बोर्ड में है।
A20B-2101-0025 की घटक-स्तरीय मरम्मत तब संभव होती है जब विफलता स्थानीयकृत होती है: एक क्षतिग्रस्त गेट ड्राइवर ऑप्टोकपलर, एक विफल लॉजिक आईसी, या एक खराब फीडबैक सिग्नल कंडीशनिंग घटक को पावर स्टेज को छुए बिना बदला जा सकता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2101-0025 |
| प्रकार | सर्वो एम्पलीफायर कंट्रोल पीसीबी |
| श्रृंखला | A20B-2101 |
| अनुप्रयोग | FANUC सर्वो/स्पिंडल एम्पलीफायर |
| संबंधित भाग | A20B-2101-0021, 0022 |
| उत्पत्ति | जापान |
प्रश्न 1: एम्पलीफायर पावर-ऑन पर ड्राइव अलार्म AL-02 (कंट्रोल पावर फॉल्ट) या AL-09 (एक्सिस फॉल्ट) दिखाता है। क्या A20B-2101-0025 संभवतः कारण है?
हाँ। पावर-ऑन पर तुरंत दिखाई देने वाले अलार्म — किसी भी रन कमांड से पहले — जिन्हें कंट्रोल बोर्ड को वैध 24V आपूर्ति प्राप्त होने से हल नहीं किया जाता है, वे आमतौर पर कंट्रोल बोर्ड की विफलता का संकेत देते हैं। पहले एम्पलीफायर के कंट्रोल सेक्शन में 24V आपूर्ति की जाँच करें। यदि 24V मौजूद है और सहनशीलता के भीतर है और अलार्म बना रहता है, तो A20B-2101-0025 विफल हो गया है।
प्रश्न 2: क्या A20B-2101-0022, A20B-2101-0025 के लिए प्रतिस्थापित किया जा सकता है?
दोनों एक ही A20B-2101 कंट्रोल बोर्ड श्रृंखला के भीतर वेरिएंट हैं लेकिन विशिष्ट एम्पलीफायर मॉडल से जुड़ी विभिन्न हार्डवेयर विनिर्देशों को ले जाते हैं। एम्पलीफायर हार्डवेयर संगतता की पुष्टि किए बिना प्रतिस्थापन की अनुशंसा नहीं की जाती है। स्थापित करने से पहले इंटरचेंजबिलिटी की पुष्टि करने के लिए दोनों भाग संख्याओं के साथ एक विशेषज्ञ FANUC एम्पलीफायर मरम्मत कंपनी से संपर्क करें।
प्रश्न 3: क्या आईजीबीटी मॉड्यूल बरकरार पाया गया था। क्या पूरे एम्पलीफायर यूनिट को बदलने के बिना A20B-2101-0025 को बदला जा सकता है?
हाँ। कंट्रोल बोर्ड को अलग से बदलने के लिए डिज़ाइन किया गया है। एक कन्फर्म्ड-गुड पावर स्टेज के साथ, केवल A20B-2101-0025 कंट्रोल पीसीबी को बदलने की आवश्यकता है। यह पूरे एम्पलीफायर को बदलने की तुलना में लागत प्रभावी है, खासकर बड़े आईजीबीटी मॉड्यूल वाले एम्पलीफायरों के लिए।
प्रश्न 4: एक प्रतिस्थापन A20B-2101-0025 फिट करने के बाद, अक्ष चलता है लेकिन स्थिति सटीकता खराब हो गई है। क्या जांच की जानी चाहिए?
कंट्रोल बोर्ड बदलने के बाद स्थिति सटीकता में गिरावट आमतौर पर एन्कोडर इंटरफ़ेस पैरामीटर बेमेल या ठीक से बैठे एन्कोडर फीडबैक कनेक्टर के कारण होती है। सत्यापित करें कि सभी एन्कोडर केबल एम्पलीफायर के फीडबैक कनेक्टर पर पूरी तरह से बैठे हैं। यह भी जांचें कि सीएनसी में मोटर प्रकार पैरामीटर स्थापित मोटर से मेल खाता है — एक बेमेल एन्कोडर फीडबैक स्केलिंग को शिफ्ट करता है।
प्रश्न 5: A20B-2101-0025 कहाँ से प्राप्त किया जाता है?
विशेषज्ञ FANUC एम्पलीफायर मरम्मत कंपनियां A20B-2101 श्रृंखला कंट्रोल बोर्डों के लिए एक्सचेंज स्टॉक रखती हैं। विशिष्ट 0025 वेरिएंट का अनुरोध करें — संगतता पुष्टि के बिना आसन्न वेरिएंट को प्रत्यक्ष प्रतिस्थापन के रूप में स्वीकार नहीं किया जाना चाहिए। मूल बोर्ड की घटक-स्तरीय मरम्मत भी एक व्यवहार्य मार्ग है जब विफलता एक पहचान योग्य घटक के लिए स्थानीयकृत होती है।
