| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FC5357-0BB33-0AE2 |

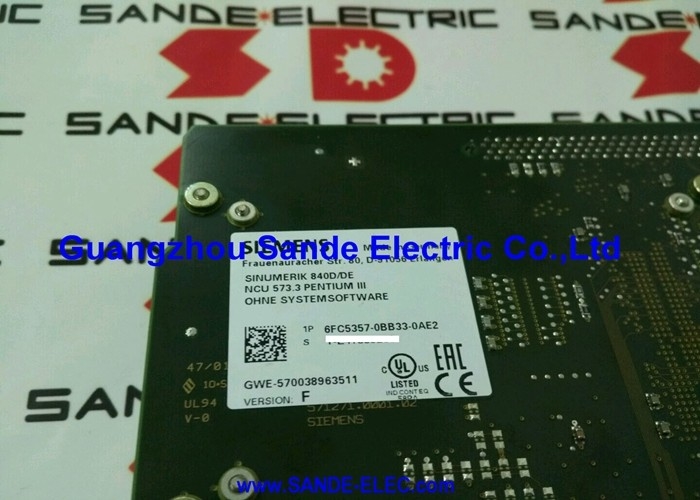

भाग संख्या: 6FC5357-0BB33-0AE2
निर्माता: सीमेंस एजी (जर्मनी)
उत्पाद प्रकार: NCU — न्यूमेरिकल कंट्रोल यूनिट 573.3

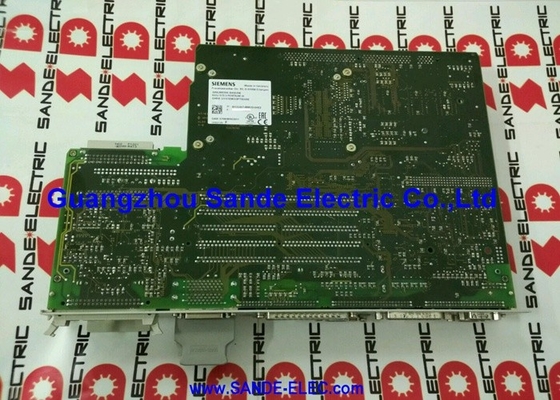

6FC5357-0BB33-0AE2 सीमेंस SINUMERIK 840D के लिए NCU 573.3 है — वह मॉड्यूल जो एक ही बोर्ड में सभी सीएनसी और पीएलसी फ़ंक्शन निष्पादित करता है। NCU कोई पेरिफेरल या ऑप्शन बोर्ड नहीं है। यह SINUMERIK 840D सिस्टम का केंद्रीय प्रसंस्करण इकाई है: NC इंटरपोलेशन, एक्सिस नियंत्रण, पीएलसी निष्पादन, और PROFIBUS संचार सभी इस एक मॉड्यूल पर चलते हैं।
एकीकृत S7-300 पीएलसी (315-2 डीपी, 96 केबी) मशीन के पीएमसी लॉजिक को चलाता है — मशीन टूल के आई/ओ, टूल चेंज सीक्वेंस, सुरक्षा इंटरलॉक, और सहायक कार्यों को संभालता है — एन सी के एक्सिस नियंत्रण और पार्ट प्रोग्राम निष्पादन के साथ। एन सी और पीएलसी दोनों फ़ंक्शन एक ही हार्डवेयर साझा करते हैं, जिससे एन सी यू मशीन टूल नियंत्रण के लिए एक अत्यधिक एकीकृत समाधान बन जाता है।
840डी SIMODRIVE 611D ड्राइव मॉड्यूल के साथ संचालित होता है, जो एन सी यू बॉक्स के बैकप्लेन पर ड्राइव बस के माध्यम से एन सी यू से इंटरफ़ेस करता है। एन सी यू बॉक्स स्वयं एन सी यू मॉड्यूल को पंखे/बैटरी स्लाइड-इन मॉड्यूल और बिजली आपूर्ति के साथ रखता है — एक आत्मनिर्भर वास्तुकला जो नियंत्रण इलेक्ट्रॉनिक्स को कॉम्पैक्ट रखती है।
यह इकाई सिस्टम सॉफ़्टवेयर के बिना आपूर्ति की जाती है। एन सी ऑपरेटिंग सिस्टम, पीएलसी रनटाइम, और किसी भी सक्षम सॉफ़्टवेयर विकल्प को इकाई के संचालित होने से पहले एक अलग SINUMERIK सॉफ़्टवेयर कार्ड (पीसी कार्ड) से लोड किया जाना चाहिए। लोड किए गए सिस्टम सॉफ़्टवेयर संस्करण को एन सी यू हार्डवेयर संशोधन के साथ संगत होना चाहिए। इस श्रृंखला में आसन्न एन सी यू 573.3 वेरिएंट — 0AE1 (पेंटियम II) और 0AE3 (650 मेगाहर्ट्ज पेंटियम III) — एक ही सॉफ़्टवेयर स्ट्रीम स्वीकार करते हैं लेकिन प्रोसेसर गति में भिन्न होते हैं।
मशीन डेटा बैकअप (एन सी डेटा, पीएलसी प्रोग्राम, ड्राइव पैरामीटर) को बदलने से पहले मूल एन सी यू पर किया जाना चाहिए। बैकअप के बिना, पूर्ण पुन: कमीशनिंग आवश्यक है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | 6FC5357-0BB33-0AE2 |
| एन सी यू प्रकार | 573.3 |
| प्लेटफ़ॉर्म | SINUMERIK 840D / DE |
| प्रोसेसर | पेंटियम III 500–573 मेगाहर्ट्ज |
| एन सी मेमोरी | 2.5 एमबी |
| डीआरएएम | 32 एमबी / एसआरएएम 4 एमबी |
| पीएलसी | एस7-300 / 315-2 डीपी / 96 केबी |
| संचार | PROFIBUS-DP |
| सॉफ़्टवेयर | शामिल नहीं |
| वजन | ~1.0 किग्रा |
| माउंटिंग | डीआईएन रेल |
प्रश्न 1: SINUMERIK 840D अलार्म 120002 (एन सी यू विफलता) दिखाता है या सिस्टम बूट नहीं होता है। क्या एन सी यू 573.3 कारण है?
अलार्म 120002 या बूट करने में पूरी विफलता एन सी यू पर हार्डवेयर दोष का संकेत देती है। एन सी यू को बदलने से पहले, एन सी यू बॉक्स में 24V बिजली की आपूर्ति विनिर्देश के भीतर है और बैटरी/पंखा स्लाइड-इन मॉड्यूल सही ढंग से बैठा है, इसकी पुष्टि करें। यदि आपूर्ति अच्छी पाई जाती है और एन सी यू अभी भी इनिशियलाइज़ करने में विफल रहता है, तो एन सी यू बोर्ड विफल हो गया है।
प्रश्न 2: प्रतिस्थापन 6FC5357-0BB33-0AE2 में कोई सॉफ़्टवेयर नहीं है। मशीन चलाने से पहले क्या लोड किया जाना चाहिए?
सॉफ़्टवेयर पीसी कार्ड से SINUMERIK 840D सिस्टम सॉफ़्टवेयर लोड करें जो मूल सॉफ़्टवेयर संस्करण से मेल खाता हो। फिर मशीन डेटा बैकअप को पुनर्स्थापित करें: एन सी डेटा, पीएलसी प्रोग्राम, और SIMODRIVE 611D ड्राइव पैरामीटर। मशीन डेटा बैकअप के बिना, दस्तावेज़ीकरण से पूर्ण पुन: कमीशनिंग आवश्यक है।
प्रश्न 3: क्या 0AE2 वेरिएंट को 0AE3 (650 मेगाहर्ट्ज) से बदला जा सकता है यदि 500 मेगाहर्ट्ज संस्करण उपलब्ध नहीं है?
0AE3 एन सी यू 573.3 एक तेज पेंटियम III (650 मेगाहर्ट्ज) और 64 एमबी डीआरएएम का उपयोग करता है लेकिन अन्यथा समान 840D सिस्टम सॉफ़्टवेयर और मशीन डेटा प्रारूप के साथ संगत है। अधिकांश 840D अनुप्रयोगों में, 0AE3 0AE2 का विकल्प हो सकता है — लेकिन यदि मशीन की विशिष्ट हार्डवेयर संशोधन आवश्यकताएं हैं तो सीमेंस सेवा या मशीन टूल निर्माता से पुष्टि करें।
प्रश्न 4: मूल एन सी यू विफल हो गया है और कोई मशीन डेटा बैकअप मौजूद नहीं है। पुन: कमीशनिंग कैसे की जानी चाहिए?
एमटीबी के मूल कमीशनिंग दस्तावेज़ीकरण, SIMODRIVE 611D पैरामीटर सूचियों, और SINUMERIK 840D मशीन डेटा मैनुअल को इकट्ठा करें। सिस्टम सॉफ़्टवेयर लोड करें, दस्तावेज़ीकरण से एन सी मशीन डेटा दर्ज करें, स्रोत से पीएलसी प्रोग्राम संकलित और लोड करें, और उनके नेमप्लेट से मोटर डेटा का उपयोग करके SIMODRIVE 611D ड्राइव को कमीशन करें। बैकअप के बिना पूर्ण पुन: कमीशनिंग के लिए कई दिन दें।
प्रश्न 5: एन सी यू को बदलने के बाद एन सी यू और SIMODRIVE 611D मॉड्यूल के बीच ड्राइव बस कनेक्शन संचार त्रुटियां दिखा रहा है। क्या जांचा जाना चाहिए?
एन सी यू प्रतिस्थापन के बाद, सत्यापित करें कि SIMODRIVE 611D ड्राइव बस केबल एन सी यू बॉक्स बैकप्लेन कनेक्टर में पूरी तरह से फिर से बैठे हैं। बोर्ड प्रतिस्थापन के बाद ड्राइव बस संचार त्रुटियां सबसे अधिक बार अपूर्ण रूप से बैठे कनेक्टर के कारण होती हैं। यदि कनेक्शन अच्छे पाए जाते हैं, तो सत्यापित करें कि SIMODRIVE 611D एक्सिस पैरामीटर (मोटर प्रकार, एन्कोडर प्रकार) बैकअप से सही ढंग से लोड किए गए हैं।
