| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2200-0120 |
FANUC सीरीज 15-A (15A) FANUC 15-सीरीज पीढ़ी का एक उच्च-विनिर्देश सीएनसी है - जिसे जटिल मशीन टूल्स के लिए डिज़ाइन किया गया है, जिसमें बड़ी संख्या में नियंत्रित अक्षों, उच्च-परिशुद्धता समोच्च और उन्नत सीएनसी कार्यक्षमता की आवश्यकता होती है। श्रृंखला 15ए एक मल्टी-बोर्ड आर्किटेक्चर का उपयोग करती है जहां विभिन्न कार्यों को एक सामान्य बैकप्लेन में प्लग किए गए विशेष पीसीबी में वितरित किया जाता है:
बेस 0 बोर्ड:केंद्रीय साझा संसाधन पीसीबी - वह हब जिसे अन्य सभी बोर्ड नियंत्रण कमांड, मेमोरी एक्सेस और सिस्टम डेटा के लिए संदर्भित करते हैं। बेस 0 सीरीज 15ए कंट्रोल रैक का प्राथमिक सीपीयू और साझा मेमोरी बोर्ड है।
बेस 1 और बेस 2 बोर्ड:अतिरिक्त साझा संसाधन पीसीबी बड़े कॉन्फ़िगरेशन के लिए नियंत्रण प्रणाली की मेमोरी और संसाधन क्षमता का विस्तार करते हैं।
एक्सिस बोर्ड:समर्पित अक्ष नियंत्रण बोर्ड (प्रति बोर्ड 4-अक्ष या 3-अक्ष) जो सीएनसी कमांड के लिए बेस 0 को संदर्भित करते हैं और सर्वो ड्राइव पीडब्लूएम सिग्नल उत्पन्न करते हैं।
ग्राफ़िक्स, धारावाहिक संचार और विकल्प बोर्ड:अतिरिक्त फ़ंक्शन बोर्ड शेष बैकप्लेन स्थितियों को आबाद करते हैं।

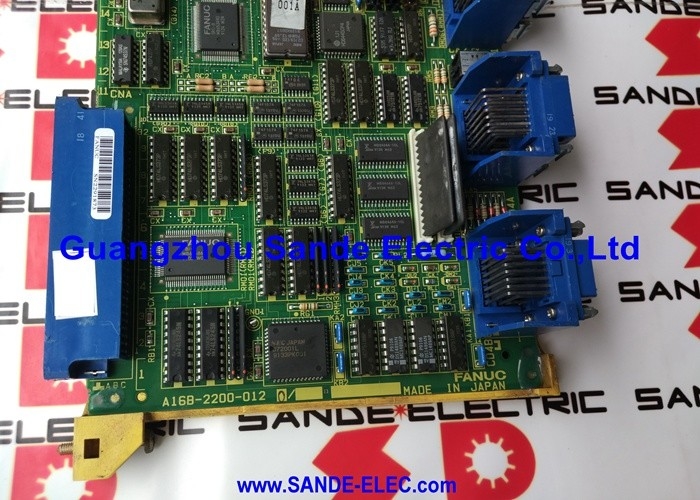

A16B-2200-0120 बेस 0 बोर्ड है - श्रृंखला 15A नियंत्रण रैक में सबसे महत्वपूर्ण एकल बोर्ड।
| पैरामीटर | कीमत |
|---|---|
| टक्कर मारना | 512KB ऑनबोर्ड |
| सीआरटी | 9-इंच CRT आउटपुट शामिल है |
| बैकप्लेन | पोर्ट 6, 10, 11, या 13 पर फिट बैठता है |
| संगत सीएनसी | सीरीज 15एम, 15एमए, 15टी, 15टीए, 15टीएफ, 15टीटीए, 15टीटीएफ, 15एमएफ |
| शृंखला | ए16बी-2200 |
| प्रतिस्थापन के बाद | पूर्ण पैरामीटर और प्रोग्राम पुनः लोड करना आवश्यक है |
A16B-2200-0120 की 512KB रैम साझा सिस्टम मेमोरी है जिसे बैकप्लेन बस के माध्यम से सीरीज 15A कंट्रोल रैक के सभी बोर्डों द्वारा एक्सेस किया जा सकता है। यह साझा मेमोरी दृष्टिकोण श्रृंखला 15ए मल्टी-बोर्ड आर्किटेक्चर के लिए मौलिक है:
सामान्य डेटा भंडार:पैरामीटर टेबल, सीएनसी प्रोग्राम डेटा और साझा सिस्टम वेरिएबल बेस 0 की रैम में रहते हैं - एक्सिस बोर्ड, ग्राफिक्स बोर्ड और अन्य परिधीय बोर्ड के लिए एक साथ उपलब्ध हैं।
सिस्टम मास्टर के रूप में बेस 0:रैक में अन्य सभी बोर्ड समय, सिंक्रनाइज़ेशन और सिस्टम-स्तरीय डेटा के लिए बेस 0 का संदर्भ देते हैं। बेस 0 पर एक खराबी संपूर्ण श्रृंखला 15ए नियंत्रण को अक्षम कर देती है - न कि केवल एक फ़ंक्शन या अक्ष को।
रैम पैरिटी अलार्म - विशेषता दोष:A16B-2200-0120 के लिए सबसे आम विफलता लक्षण "रैम पैरिटी बेस 0" अलार्म है - सीएनसी बेस 0 की रैम में एक पैरिटी त्रुटि का पता लगाता है, जो साझा मेमोरी में दूषित डेटा का संकेत देता है। यह अलार्म A16B-2200-0120 पर वास्तविक रैम सेल विफलता से, या मेमोरी क्लियर होने के बाद गलत पैरामीटर लोड होने से उत्पन्न हो सकता है - दोनों को अलग करना पहला निदान कदम है।
रैम पैरिटी बेस 0 अलार्म:FANUC सीरीज 15MA मशीनिंग केंद्र स्टार्टअप पर "रैम पैरिटी बेस 0" प्रदर्शित करता है और सीएनसी आरंभीकरण पूरा नहीं कर सकता है। यह सत्यापित करने के बाद कि पैरामीटर सही ढंग से लोड किए गए हैं, A16B-2200-0120 की रैम कोशिकाओं के विफल होने की पुष्टि की जाती है। प्रतिस्थापन और पूर्ण सिस्टम डेटा पुनर्स्थापना मशीन को उत्पादन में वापस लाती है।
श्रृंखला 15टीए टर्निंग सेंटर बेस 0 प्रतिस्थापन:15TA टर्निंग सेंटर बेस 0 बोर्ड प्रतिस्थापन से गुजरता है। A16B-2200-0120 512KB RAM कॉन्फ़िगरेशन के लिए सही बोर्ड है। फिटिंग के बाद सभी पैरामीटर और प्रोग्राम को बैकअप से पुनः लोड किया जाता है।
Q1: रैम पैरिटी बेस 0 अलार्म क्या है, और क्या यह हमेशा विफल A16B-2200-0120 के कारण होता है?
आवश्यक रूप से नहीं। रैम पैरिटी बेस 0 अलार्म इंगित करता है कि सीएनसी ने बेस 0 की साझा रैम में दूषित डेटा का पता लगाया है। इसका कारण यह हो सकता है: A16B-2200-0120 पर वास्तविक RAM सेल विफलता (बोर्ड प्रतिस्थापन की आवश्यकता); मेमोरी साफ़ होने के बाद दूषित पैरामीटर लोड हो रहा है (सभी सिस्टम पैरामीटर को सही ढंग से पुनः लोड करके हल किया गया); या बैकअप बैटरी की विफलता जिसने पावर-ऑफ पर रैम सामग्री को दूषित होने की अनुमति दी। व्यवस्थित रूप से निदान करें - बोर्ड की निंदा करने से पहले सत्यापित बैकअप से मापदंडों को सही ढंग से पुनः लोड करें।
Q2: A16B-2200-0120 (512KB) और 256KB वैरिएंट (0121, 0129) के बीच क्या अंतर है?
प्राथमिक अंतर रैम क्षमता है। A16B-2200-0120 512KB साझा सिस्टम RAM प्रदान करता है; 0121 और 0129 जैसे वेरिएंट 256KB प्रदान करते हैं। आवश्यक संस्करण विशिष्ट श्रृंखला 15ए सिस्टम कॉन्फ़िगरेशन पर निर्भर करता है - उच्च-अक्ष कॉन्फ़िगरेशन या बड़ी सीएनसी प्रोग्राम क्षमता वाले सिस्टम को 512केबी संस्करण की आवश्यकता हो सकती है। हमेशा स्थापित बोर्ड के पार्ट नंबर लेबल से पुष्टि करें।
Q3: A16B-2200-0120 को बदलने के बाद, कौन सा डेटा पुनः लोड किया जाना चाहिए?
सभी सीएनसी डेटा को पुनः लोड किया जाना चाहिए - पैरामीटर, पार्ट प्रोग्राम, टूल ऑफसेट डेटा और सभी पीएमसी डेटा। A16B-2200-0120 में इसकी रैम से परे कोई स्थायी उपयोगकर्ता डेटा भंडारण नहीं है (जो प्रतिस्थापन पर साफ़ हो जाता है)। किसी भी बेस 0 बोर्ड प्रतिस्थापन से पहले एक पूर्ण और सत्यापित सिस्टम बैकअप आवश्यक है। श्रृंखला 15ए सिस्टम के लिए, बैकअप में सभी पैरामीटर समूह (एन, पी, ई, अक्ष-विशिष्ट पैरामीटर), सभी भाग प्रोग्राम और पीएमसी अनुक्रम प्रोग्राम शामिल हैं।
Q4: क्या A16B-2200-0120 किसी बैकप्लेन स्लॉट में फिट हो सकता है, या यह स्लॉट-विशिष्ट है?
A16B-2200-0120 विशिष्ट सिस्टम कॉन्फ़िगरेशन के आधार पर श्रृंखला 15A मास्टर बैकप्लेन - पोर्ट 6, 10, 11, या 13 पर विशिष्ट परिभाषित पदों पर फिट बैठता है। बैकप्लेन पोर्ट स्थिति को मशीन टूल बिल्डर के नियंत्रण रैक डिज़ाइन द्वारा परिभाषित किया गया है। बेस 0 को मनमाने स्लॉट में स्थापित न करें - सही पोर्ट असाइनमेंट के लिए मशीन टूल के इलेक्ट्रिकल दस्तावेज़ और लागू FANUC सीरीज 15A रखरखाव मैनुअल से परामर्श लें।
Q5: क्या A16B-2200-0120 पर CRT आउटपुट का मतलब यह है कि यह बोर्ड सीधे CNC डिस्प्ले चलाता है?
हां - A16B-2200-0120 में "साझा संसाधन" फ़ंक्शन के हिस्से के रूप में एक CRT आउटपुट इंटरफ़ेस शामिल है। इसका मतलब है कि एक ही बोर्ड 9-इंच सीआरटी मॉनिटर के लिए साझा सीपीयू/मेमोरी फ़ंक्शन और डिस्प्ले आउटपुट दोनों प्रदान करता है। ऐसे वेरिएंट पर जिन्हें एक अलग ग्राफिक्स बोर्ड की आवश्यकता होती है (जैसे कि कुछ 256KB वेरिएंट), डिस्प्ले फ़ंक्शन को बाहरी रूप से नियंत्रित किया जाता है। A16B-2200-0120 पर एकीकृत CRT आउटपुट इसे मानक 512KB कॉन्फ़िगरेशन में डिस्प्ले और मेमोरी के लिए पूर्ण साझा संसाधन केंद्र के रूप में पुष्टि करता है।
