| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2002-0300 |
A20B-2002-0300 FANUC की अल्फा सीरीज़ स्पिंडल ड्राइव सिस्टम के लिए स्पिंडल मोटर एन्कोडर सेंसर असेंबली है। यह स्पिंडल मोटर के पीछे लगा होता है — आमतौर पर ब्लोअर फैन के नीचे — और स्पिंडल RPM फीडबैक सिग्नल उत्पन्न करता है जिसकी अल्फा सीरीज़ स्पिंडल एम्पलीफायर को कटिंग लोड के तहत गति को नियंत्रित करने के लिए आवश्यकता होती है।
सेंसर टाइप-बी सीरियल इंटरफ़ेस के माध्यम से अल्फा सीरीज़ स्पिंडल एम्पलीफायर मॉड्यूल पर JY2 टर्मिनल से जुड़ता है। यह इंटरफ़ेस विनिर्देश अल्फा पीढ़ी के लिए विशिष्ट है — अल्फा आई या बाद की ड्राइव पीढ़ियों के FSSB-आधारित फीडबैक के साथ संगत नहीं है।

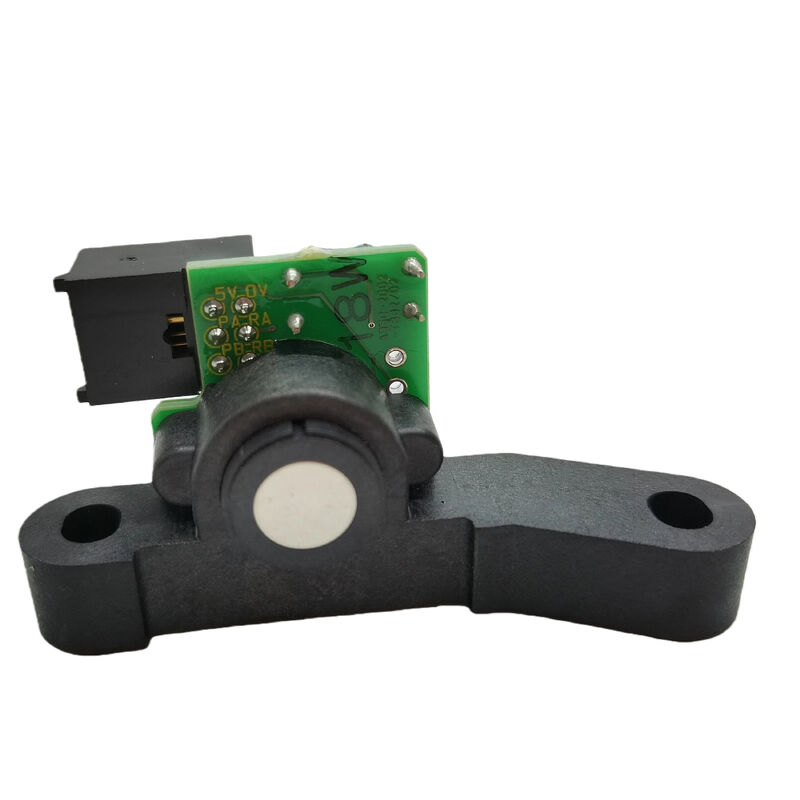

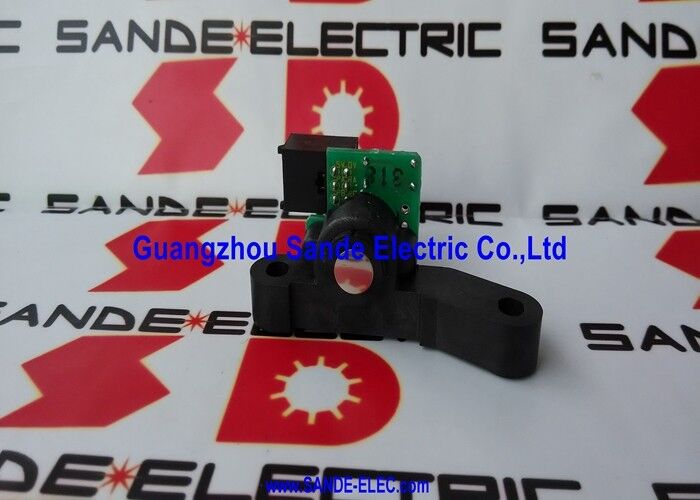

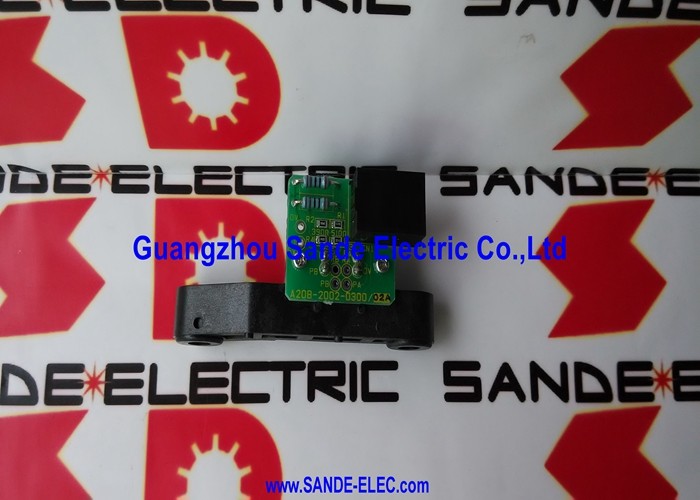

असेंबली एक पूर्ण इकाई के रूप में आपूर्ति की जाती है: ऑन-बोर्ड रिले के साथ पीसीबी एक ब्रैकेट में लगा होता है जो सेंसर को स्पिंडल मोटर की चुंबकीय लक्ष्य रिंग से सही निकासी पर रखता है। ब्रैकेट पीसीबी के सेंसिंग तत्वों और घूमने वाले लक्ष्य के बीच एयर गैप निर्धारित करता है। स्थापना के बाद गलत एयर गैप, एक कार्यशील पीसीबी से भी कमजोर या अनुपस्थित फीडबैक सिग्नल उत्पन्न करता है। असेंबली को हटाकर फिर से फिट करने पर स्पिंडल मोटर के रखरखाव दस्तावेज़ के अनुसार सेंसर-से-लक्ष्य निकासी की पुष्टि करें।
दो हार्डवेयर संशोधन मौजूद हैं — /01A और /02A। दोनों एक ही कार्य करते हैं। यदि संशोधन मिलान आवश्यक है तो ऑर्डर करते समय स्थापित इकाई के लेबल से संशोधन निर्दिष्ट करें।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2002-0300 |
| संशोधन | /01A, /02A |
| इंटरफ़ेस | टाइप-बी (अल्फा सीरीज़) |
| कनेक्शन | JY2 टर्मिनल |
| विशेषताएं | ऑन-बोर्ड रिले, माउंटिंग ब्रैकेट |
| स्थिति | बंद |
| प्रतिस्थापन संदर्भ। | A290-0854-V320 |
FANUC की आफ्टरमार्केट A290-0854-V320 को स्पिंडल फीडबैक अनुप्रयोगों के लिए एक संबंधित प्रतिस्थापन के रूप में सूचीबद्ध करती है जहां A20B-2002-0300 की आवश्यकता होती है। किसी वैकल्पिक संदर्भ के साथ प्रतिस्थापित करने से पहले, पुष्टि करें कि यांत्रिक माउंटिंग, कनेक्टर प्रकार, और टाइप-बी सिग्नल इंटरफ़ेस स्थापित एम्पलीफायर और मोटर कॉन्फ़िगरेशन से मेल खाते हैं।
A20B-2002-0300 पर ऑन-बोर्ड रिले एक स्विच आउटपुट प्रदान करता है जिसका उपयोग स्पिंडल एम्पलीफायर फॉल्ट डिटेक्शन और स्पीड कन्फर्मेशन फ़ंक्शंस के लिए करता है। यदि स्पिंडल स्पीड फीडबैक खो जाता है या रिले आउटपुट अनुपस्थित होता है, तो एम्पलीफायर एक स्पिंडल अलार्म उत्पन्न करता है। पीसीबी को बदलने से पहले, माउंटिंग स्थिति से विस्थापन के लिए माउंटिंग ब्रैकेट की जांच करें और जंग, कूलेंट अवशेष, या मुड़े हुए पिन के लिए JY2 कनेक्टर का निरीक्षण करें। कनेक्टर फॉल्ट या शिफ्टेड माउंटिंग एक विफल पीसीबी के समान अलार्म लक्षण उत्पन्न करते हैं।
Q1: ड्राइव सिस्टम में स्पिंडल एन्कोडर सेंसर क्या करता है?
यह JY2 टर्मिनल के माध्यम से अल्फा सीरीज़ स्पिंडल एम्पलीफायर को स्पिंडल RPM फीडबैक प्रदान करता है। एम्पलीफायर विभिन्न कटिंग लोड के तहत कमांडेड स्पिंडल स्पीड को बनाए रखने के लिए इस सिग्नल का उपयोग करता है। एक वैध फीडबैक सिग्नल के बिना, एम्पलीफायर अपने स्पीड लूप को बंद नहीं कर सकता है और एक स्पिंडल अलार्म उत्पन्न करता है।
Q2: स्पिंडल स्पीड सामान्य दिखाई देती है लेकिन टूल चेंज ओरिएंटेशन अलार्म के साथ विफल हो जाते हैं। क्या A20B-2002-0300 इसका कारण हो सकता है?
हाँ। यदि स्पीड फीडबैक मौजूद है लेकिन Z-पल्स संदर्भ (प्रति-क्रांति एक बार ओरिएंटेशन पल्स) अनुपस्थित या रुक-रुक कर है, तो स्पिंडल कमांडेड स्पीड पर चल सकता है लेकिन टूल चेंज के लिए ओरिएंट नहीं हो सकता है। विस्थापन के लिए माउंटिंग ब्रैकेट की जांच करें — एक शिफ्टेड सेंसर स्थिति स्पीड फीडबैक को पूरी तरह से अक्षम किए बिना Z-पल्स को कमजोर करती है। पीसीबी को बदलने से पहले JY2 कनेक्टर का निरीक्षण करें।
Q3: क्या /01A और /02A संशोधन विनिमेय हैं?
दोनों संशोधन एक ही कार्यात्मक भूमिका निभाते हैं। संशोधनों के बीच मामूली हार्डवेयर परिवर्तन समान विद्युत इंटरफ़ेस और माउंटिंग विनिर्देश बनाए रखते हैं। अधिकांश मामलों में वे विनिमेय होते हैं। यदि सटीक संशोधन मिलान आवश्यक है तो ऑर्डर करते समय स्थापित इकाई के लेबल से पुष्टि करें और संशोधन निर्दिष्ट करें।
Q4: A20B-2002-0300 को बदलने के बाद, स्पिंडल ओरिएंटेशन थोड़ा गलत कोण पर रुक जाता है। क्या नया सेंसर खराब है?
सेंसर बदलने के बाद, ओरिएंटेशन स्टॉप पोजीशन को आमतौर पर फिर से शून्य करने की आवश्यकता होती है। नए सेंसर का कोणीय संदर्भ मूल से थोड़ा भिन्न हो सकता है। सीएनसी के स्पिंडल पैरामीटर सेट में स्पिंडल ओरिएंटेशन स्टॉप पोजीशन पैरामीटर को छोटे इंक्रीमेंट में तब तक समायोजित करें जब तक कि स्टॉप एंगल सही ढंग से संरेखित न हो जाए।
Q5: क्या A290-0854-V320, A20B-2002-0300 का सीधा प्रतिस्थापन है?
A290-0854-V320 को आफ्टरमार्केट में प्रतिस्थापन संदर्भ के रूप में सूचीबद्ध किया गया है। प्रतिस्थापित करने से पहले, यांत्रिक माउंटिंग, ब्रैकेट ज्यामिति, कनेक्टर प्रकार, और टाइप-बी इंटरफ़ेस संगतता की पुष्टि करें जो मशीन में स्थापित विशिष्ट मोटर और अल्फा सीरीज़ स्पिंडल एम्पलीफायर से मेल खाते हैं।
