| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

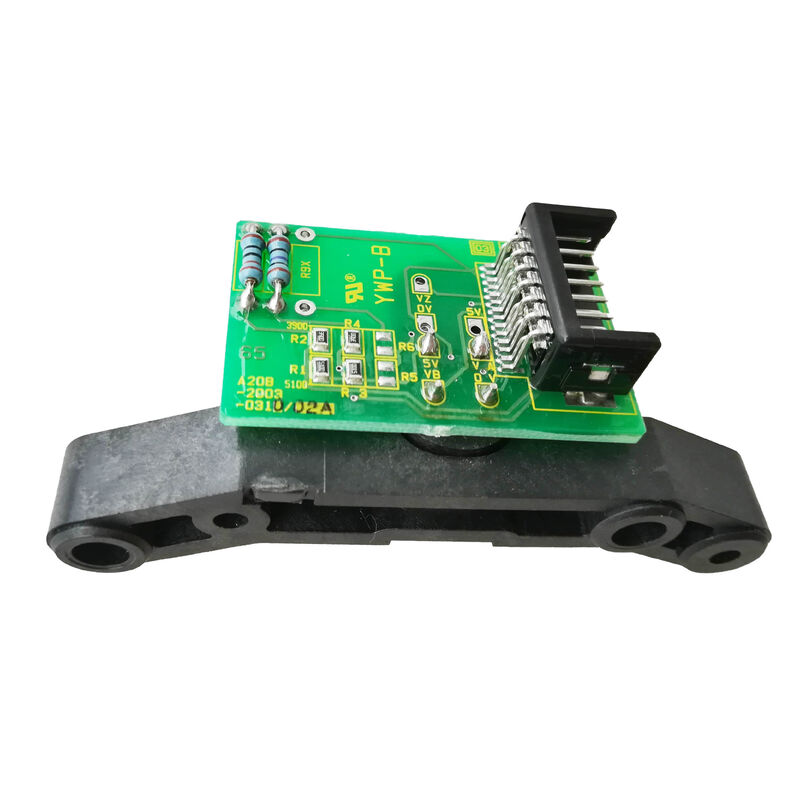

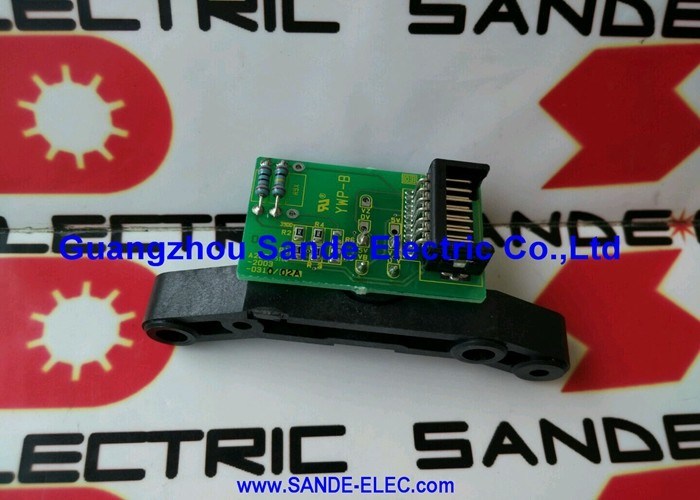

| मॉडल संख्या | ए20बी-2003-0310 |
The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:
धुरी की गति विनियमनःनिरंतर गति पल्स गिनती वास्तविक धुरी गति प्रदान करता है. धुरी एम्पलीफायर सीएनसी-कमांड की गति के खिलाफ यह तुलना करता है हर कुछ मिलीसेकंड,विभिन्न काटने के भार के तहत प्रोग्राम की गई गति बनाए रखने के लिए मोटर की धारा को समायोजित करना.
धुरी की दिशाःसीएनसी उपकरण परिवर्तन से पहले धुरी को एक विशिष्ट कोणीय स्थिति में घूमने के लिए आदेश देता है। सेंसर का आई (सूचकांक) धक्का पूर्ण कोणीय संदर्भ प्रदान करता है।एम्पलीफायर इस संदर्भ से एन्कोडर चरणों की गिनती करता है और अभिविन्यास स्थिति तक पहुंचने और रखने के लिए.
कठोर टैपिंगःकठोर टैपिंग के लिए धुरी के घूर्णन और Z-अक्ष फीडर दर के बीच सटीक चरण-लॉक सिंक्रनाइज़ेशन की आवश्यकता होती है। The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.
| पैरामीटर | मूल्य |
|---|---|
| मेजबान इकाई | A860-2100-V001 |
| कार्य | एमआई/एमआईजेड सेंसर सिग्नल कंडीशनिंग |
| स्पिंडल मोटर | अल्फा और अल्फा-आई श्रृंखला |
| आउटपुट | गति धड़कनें, आई-धड़कनें (सूचकांक), जेड-चरण |
| आवेदन | गति विनियमन, अभिविन्यास, कठोर टैपिंग |
एक विफल A20B-2003-0310 धुरी की प्रतिक्रिया को बाधित करता हैः
एसपी अलार्म 07 (गति प्रतिक्रिया त्रुटि):स्पिंडल एम्पलीफायर कोई या अविश्वसनीय गति फीडबैक सिग्नल का पता लगाता है। यह अलार्म तब चलाता है जब स्पिंडल को चलाने के लिए आदेश दिया जाता है। ड्राइव फीडबैक के बिना गति को विनियमित नहीं कर सकता।
अभिविन्यास विफलताःइंडेक्स पल्स अनुपस्थित या क्षतिग्रस्त है। धुरी निर्देशांक संदर्भ की तलाश में अनिश्चित काल तक घूमती है। सीएनसी एक अभिविन्यास टाइमआउट उत्पन्न करता है।
कठोर टैपिंग त्रुटियाँःचरण सिंक्रनाइज़ेशन टूट जाता है टॅपिंग चक्रों के दौरान गलत धागा पिच या सीएनसी सिंक्रनाइज़ेशन अलार्म।
तापमान से संबंधित अंतराल अलार्म:पीसीबी कोल्ड स्टार्ट पर ठीक से काम कर सकता है, लेकिन स्पिनडल मोटर क्षेत्र गर्म होने पर विफल हो सकता है, जो सेंसर असेंबली में थर्मल रूप से बिगड़े हुए सोल्डर जोड़ों या घटकों की विशेषता है।
SP-07 अलार्म निदानःएक मशीनिंग केंद्र धुरी स्टार्ट पर SP-07 उत्पन्न करता है। मोटर घुमाव, केबल, और एम्पलीफायर फीडबैक इनपुट सभी सही परीक्षण करते हैं। A860-2100-V001 पिकअप यूनिट की पहचान की जाती है।A20B-2003-0310 पीसीबी को अंदर से बदलना अलार्म को साफ करता है.
सीएनसी लेथ पर ओरिएंटेशन दोषःएक टर्निंग सेंटर टूल्स चेंज ऑपरेशंस में विफल रहता है स्पिंडल ओरिएंट नहीं कर सकता। पिकअप यूनिट से आई-पल्स अनुपस्थित है। A20B-2003-0310 प्रतिस्थापन ओरिएंट इंडेक्स को बहाल करता है।
प्रश्न 1: क्या A20B-2003-0310 पूरी A860-2100-V001 इकाई है या सिर्फ अंदर का पीसीबी?
A20B-2003-0310 पूरी इकाई के अंदर का पीसीबी है। A860-2100-V001 पूरी असेंबली (आवास, सेंसर तत्व और पीसीबी) है।यदि यांत्रिक आवास और सेंसर तत्वों क्षतिग्रस्त नहीं हैं, लेकिन इलेक्ट्रॉनिक्स विफल रहा है, A20B-2003-0310 विशिष्ट प्रतिस्थापन घटक है।
प्रश्न 2: एमआई और एमआईजेड सेंसर में क्या अंतर है?
एमआई सेंसर ओरिएंटेशन संदर्भ के लिए गति आवेग और एक सूचकांक (आई) आवेग प्रति मोड़ प्रदान करता है।MIZ सेंसर एक Z-चरण आउटपुट जोड़ता है जो अधिक सटीक पूर्ण कोणीय स्थिति की आवश्यकता वाले अनुप्रयोगों में उपयोग किए जाने वाले उच्च संकल्प स्थिति संदर्भ हैA860-2100-V001 पिकअप यूनिट दोनों की सेवा करती है; A20B-2003-0310 पीसीबी दोनों प्रकार के सिग्नल को संसाधित करती है।
Q3: क्या A20B-2003-0310 अल्फा और अल्फा-आई धुरी मोटर दोनों के साथ काम करता है?
हां. उपयोगकर्ता विवरण स्पष्ट रूप से पुष्टि करता हैः "ALPHA और ALPHA-I स्पिंडल मोटर के लिए". दोनों स्पिंडल मोटर पीढ़ियों MI / MIZ प्रतिक्रिया के लिए A860-2100-V001 पिकअप इकाई के साथ A20B-2003-0310 पीसीबी का उपयोग करते हैं।
प्रश्न 4: क्या A20B-2003-0310 को पिकअप यूनिट के बाहर बेंच टेस्ट किया जा सकता है?
पीसीबी को आउटपुट उत्पन्न करने के लिए सेंसर तत्व इनपुट सिग्नल की आवश्यकता होती है, इसे अलग से सार्थक परीक्षण नहीं किया जा सकता है। सबसे व्यावहारिक नैदानिक विधि प्रतिस्थापन हैःएक अच्छी तरह से ज्ञात उदाहरण के साथ पिकअप इकाई या पीसीबी को बदलने और निरीक्षण करें कि क्या धुरी अलार्म स्पष्ट हैंयदि अलार्म प्रतिस्थापन के बाद भी बनी रहती है, तो दोष फीडबैक श्रृंखला (केबल अखंडता, लक्ष्य डिस्क की स्थिति, एम्पलीफायर फीडबैक इनपुट सर्किट) में कहीं और है।
Q5: A20B-2003-0310 के साथ किस लक्ष्य डिस्क की स्थिति की जांच की जानी चाहिए?
सेंसर पीसीबी को बदलने से पहले, धुरी मोटर शाफ्ट पर लक्ष्य डिस्क को क्षति, संदूषण (तेल जमा या धातु के मलबे) या सेंसर तत्वों के लिए गलत वायु अंतर के लिए जांचें।एक दूषित या क्षतिग्रस्त लक्ष्य डिस्क अनियमित पल्स पैटर्न का उत्पादन कर सकता है जिसे सेंसर पीसीबी ठीक नहीं कर सकता है ¢ जिसके परिणामस्वरूप एक कामकाजी पीसीबी के साथ भी धुरी अलार्म हो सकता हैयदि असामान्य स्थिति पाई जाती है तो लक्ष्य डिस्क को साफ करें या बदलें।
