| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| मॉडल संख्या | ए20बी-2003-0311 |

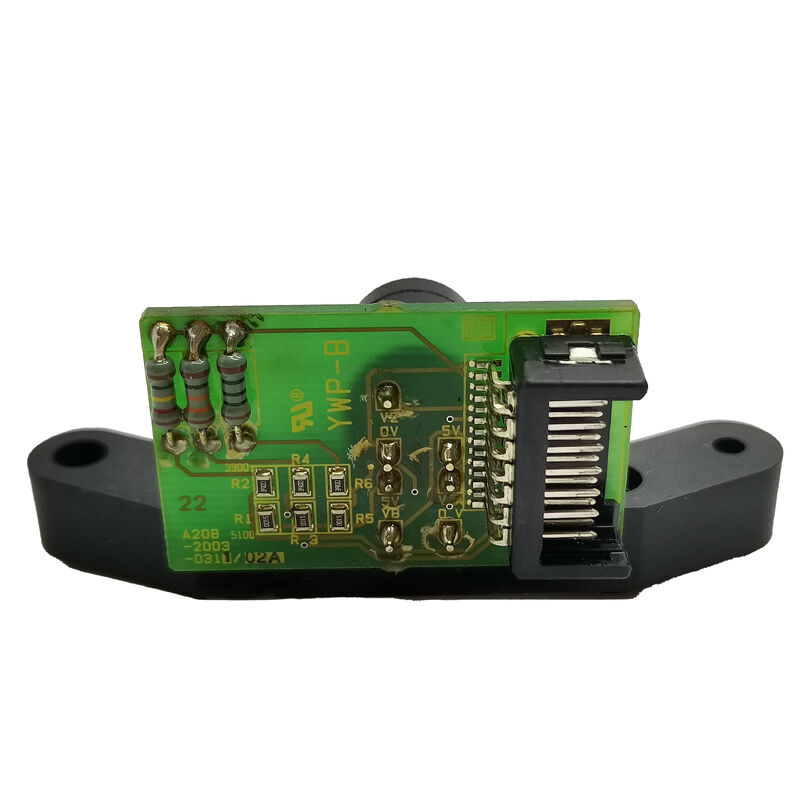

दFanuc A20B-2003-0311Fanuc A860-2110-V001 MZi प्रकार के धुरी मोटर सेंसर संयोजन के अंदर स्थापित सिग्नल प्रोसेसिंग पीसीबी है।
यह एक स्टैंडअलोन बोर्ड के रूप में उपलब्ध नहीं है, पीसीबी सेंसर यूनिट A860-2110-V001 का अभिन्न अंग है और खरीद के लिए पूर्ण सेंसर असेंबली की आवश्यकता होती है।
किसी भी भाग संख्या के लिए अनुरोध A20B-2003-0311 या A860-2110-V001 एक ही पूर्ण सेंसर इकाई का परिणाम है, क्योंकि पीसीबी और सेंसर आवास हमेशा एक साथ आपूर्ति की जाती है।
इस पीसीबी क्या करता है समझने के लिए जहां A860-2110-V001 Fanuc के अल्फा I धुरी ड्राइव प्रणाली में बैठता है समझने की जरूरत है।जो बंद लूप फीडबैक के लिए ऑप्टिकल पल्स कोडर (A860-2xxx परिवार के पूर्ण एन्कोडर) का उपयोग करते हैं, अल्फा आई धुरी मोटर्स एक अलग सेंसर दृष्टिकोण का उपयोग करते हैंः एमजीआई-प्रकार का चुंबकीय सेंसर, जो धुरी मोटर शाफ्ट पर एक दांत या चुंबकीय लक्ष्य अंगूठी से घूर्णन स्थिति और गति का पता लगाता है।
A860-2110-V001 सेंसर आवास में चुंबकीय पिकअप तत्व और A20B-2003-0311 पीसीबी होता है,जो कच्चे चुंबकीय सेंसर सिग्नल को एक स्वच्छ डिजिटल आउटपुट में शर्त लगाता है जिसे स्पिंडल ड्राइव एम्पलीफायर संसाधित कर सकता है.
MZi सेंसर सेंसर शरीर पर एक 12-पिन कनेक्टर के माध्यम से धुरी ड्राइव के साथ संवाद करता है ′′ केबल के बिना बेचा जाता है,जिसका अर्थ है सेंसर से स्पिंडल ड्राइव एम्पलीफायर तक के वायरिंग वेव को या तो अलग से खरीदा जाता है या सेंसर एक्सचेंज के दौरान मूल स्थापना से बरकरार रखा जाता है.
यह कनेक्शन धुरी गति प्रतिक्रिया, धुरी अभिविन्यास स्थिति डेटा, और सेंसर स्वास्थ्य संकेतों को एम्पलीफायर के लिए ले जाता है जो उन्हें काटने के भार के तहत धुरी गति को विनियमित करने के लिए उपयोग करता है,कठोर टैपिंग चक्र निष्पादित करें जहां धुरी और Z-अक्ष समन्वित रहना चाहिए, और उपकरण परिवर्तन के लिए धुरी अभिविन्यास करना।
Fanuc द्वारा A20B-2003-0311 का उत्पादन बंद करने से अल्फा i एन्कोडर रेंज में देखी गई समान उत्पाद जीवनचक्र गतिशीलता को दर्शाया गया हैलेकिन अल्फा आई स्पिंडल मोटर आबादी यह सेवा करता है उत्पादन मशीन उपकरण में व्यापक बनी हुई है.
चूंकि पीसीबी को स्वतंत्र रूप से प्राप्त नहीं किया जा सकता है, इसलिए एक विफल ए20बी-2003-0311 के लिए प्रतिस्थापन पथ अधिशेष या विनिमय स्टॉक से एक पूर्ण ए860-2110-वी001 सेंसर इकाई है।
| पैरामीटर | मूल्य |
|---|---|
| बोर्ड का प्रकार | सिग्नल प्रोसेसिंग पीसीबी |
| अभिभावक सभा | A860-2110-V001 MZi सेंसर इकाई |
| सेंसर प्रकार | चुंबकीय पिकअप (MZi प्रकार) |
| संबंध | 12-पिन (सेंसर इकाई स्तर) |
| केबल | सेंसर यूनिट के साथ शामिल नहीं |
| आवेदन | अल्फा आई धुरी मोटर गति और स्थिति प्रतिक्रिया |
| धुरी के कार्य | गति प्रतिक्रिया, कठोर टैप सिंक्रनाइज़ेशन, अभिविन्यास |
| निर्माता की स्थिति | बंद |
| आपूर्ति | केवल पूर्ण A860-2110-V001 इकाई का भाग |
MZi चुंबकीय संवेदन और सर्वो मोटर्स पर प्रयुक्त ऑप्टिकल पल्स कोडर के बीच का अंतर Fanuc स्पिंडल ड्राइव सिस्टम के लिए किसी भी नए व्यक्ति के लिए समझाने योग्य है।ऑप्टिकल एन्कोडर पारदर्शी और अपारदर्शी पैटर्न के साथ एक कांच या प्लास्टिक डिस्क का उपयोग करते हैं; प्रकाश स्रोत और फोटो डिटेक्टर सरणी ने डिस्क की स्थिति को ऑप्टिक रूप से पढ़ा।
इसके बजाय चुंबकीय सेंसर सेंसर शरीर में हॉल-प्रभाव या मैग्नेटो-प्रतिरोधक तत्वों का उपयोग करके मोटर शाफ्ट से जुड़ी एक लक्ष्य अंगूठी पर चुंबकीय ध्रुवों या दांतों के मार्ग का पता लगाते हैं।
स्पिंडल मोटर्स के लिए, चुंबकीय दृष्टिकोण स्पिंडल वातावरण में व्यावहारिक लाभ प्रदान करता हैः स्पिंडल उच्च गति पर चलते हैं और शीतलक, धातु चिप्स,और कंपन स्तर है कि विशिष्ट सर्वो अक्ष वातावरण की तुलना में अधिक मांग कर रहे हैं.
चुंबकीय सेंसर धातु के कणों से होने वाले प्रदूषण को सहन करते हैं जो ऑप्टिकल डिस्क को खराब कर देंगे, और उनके गैर-संपर्क संवेदन सिद्धांत का मतलब है कि सामान्य संचालन से कोई पहनने की तंत्र नहीं है।
A20B-2003-0311 पीसीबी की भूमिका चुंबकीय पिकअप तत्वों से एनालॉग सिग्नल लेना और स्वच्छ,शोर मुक्त डिजिटल आवेगों कि धुरी एम्पलीफायर के इनपुट सर्किट की उम्मीद है यह संकेत कंडीशनिंग समारोह क्या पीसीबी पूर्ण सेंसर विधानसभा में योगदान है.
एक सीएनसी मशीनिंग केंद्र में तीन धुरी कार्य सीधे MZi सेंसर पर निर्भर हैं जो स्वच्छ, विश्वसनीय फीडबैक प्रदान करते हैंः
काटने के भार के तहत गति विनियमनएम्पलीफायर लगातार MZi फीडबैक पढ़ता है ताकि कटिंग फोर्स में बदलाव के खिलाफ कमांड किए गए स्पिंडल स्पीड को बनाए रखा जा सके।
एक बिगड़ा हुआ MZi सेंसर सिग्नल गति शिकार का कारण बनता है (मशीनरी ध्वनि और सतह खत्म में भिन्नता के रूप में दिखाई देता है) सबसे अच्छा, और SP0740 या समान धुरी गति प्रतिक्रिया अलार्म सबसे खराब में।
कठोर टैपिंगएक कठोर टैपिंग चक्र के दौरान धुरी घूर्णन और Z-अक्ष फ़ीड के बीच सिंक्रनाइज़ेशन के लिए MZi सेंसर से वास्तविक समय में धुरी स्थिति डेटा की आवश्यकता होती है।
टैपिंग चक्र के दौरान एक ही मिस किए गए सेंसर की गिनती से धागा टूट सकता है या नल टूट सकता है।कठोर टैप अलार्म या अन्यथा अच्छी तरह से निर्दिष्ट नल पर खराब धागा गुणवत्ता अक्सर MZi सेंसर गिरावट के लिए वापस पता चलता है.
स्पिंडल अभिविन्यासउपकरण बदलने के लिए स्पिंडल को एक विशिष्ट कोणीय स्थिति में रोकना आवश्यक है ताकि स्वचालित उपकरण परिवर्तक की ड्राइव कुंजी को सक्रिय किया जा सके।
MZi सेंसर इस अभिविन्यास के लिए स्थिति संदर्भ प्रदान करता है; एक विफल सेंसर SP0742 (स्पिंडल अभिविन्यास त्रुटि) या समकक्ष अलार्म उत्पन्न करता है जो उपकरण परिवर्तन को रोकता है।
प्रश्न 1: क्या A20B-2003-0311 पीसीबी को स्वतंत्र रूप से बदला जा सकता है, या पूरे A860-2110-V001 सेंसर को बदला जाना चाहिए?
पीसीबी को अलग से नहीं बेचा जाता है. A20B-2003-0311 के लिए किसी भी अनुरोध के परिणाम में पूर्ण A860-2110-V001 सेंसर विधानसभा,क्योंकि Fanuc और आफ्टरमार्केट आपूर्तिकर्ताओं केवल सेंसर बॉडी के एक अभिन्न अंग के रूप में पीसीबी की आपूर्ति करते हैं.
केवल पीसीबी को बदलने के लिए सेंसर यूनिट को अलग करने का प्रयास करना चुंबकीय पिकअप तत्व संरेखण को नुकसान पहुंचाने का जोखिम है, जो फैक्टरी-सेट है और क्षेत्र में समायोजित नहीं किया जा सकता है।सही सेवा कार्रवाई पूरा सेंसर इकाई को बदलने के लिए है.
Q2: A20B-2003-0311 / A860-2110-V001 सेंसर विफल होने पर सामान्य लक्षण क्या हैं?
प्रारंभिक संकेत सूक्ष्म होते हैंः थोड़ा असंगत कठोर टैपिंग गुणवत्ता (स्पष्ट रूप से विनिर्देश के बजाय सहिष्णुता सीमा पर धागे), भारी काटने के तहत मामूली धुरी गति परिवर्तन,या धुरी अभिविन्यास जो सामान्य से अधिक समय लेता है.
जैसे-जैसे सेंसर और बिगड़ता है, सीएनसी धुरी अलार्म उत्पन्न करता है SP0740 (गति प्रतिक्रिया त्रुटि), SP0742 (निर्देश विफलता), या SP0001 ( धुरी मोटर अधिभार,क्योंकि एम्पलीफायर सटीक गति को विनियमित नहीं कर सकता है). सबसे उन्नत विफलता में, धुरी बिल्कुल नहीं चलेगा.
एक एकल धुरी पर केवल सेंसर प्रकार के अलार्म के साथ एक साफ धुरी ड्राइव एम्पलीफायर अलार्म इतिहास सीधे सेंसर असेंबली की ओर इशारा करता है।
प्रश्न 3: A860-2110-V001 सेंसर को बदलने के बाद क्या कोई कैलिब्रेशन या पैरामीटर समायोजन करने की आवश्यकता है?
प्रतिस्थापन सेंसर को स्थापित करने के बाद, धुरी की ओर उन्मुखता स्थिति को फिर से सेट करना आवश्यक हो सकता है।
अभिविन्यास स्टॉप की स्थिति को सेंसर के सेंसर की संदर्भ स्थिति से कोण संबंध द्वारा परिभाषित किया जाता है,और एक प्रतिस्थापन सेंसर मूल की तुलना में थोड़ा अलग कोणीय माउंट संबंध हो सकता है.
The CNC parameter for the spindle orientation position (the SP1004 or equivalent orientation shift parameter on compatible i-series controls) may need adjustment to bring the spindle back to the correct stop angle for the tool changer.
सेंसर को बदलने के बाद उपकरण परिवर्तन की संरेखण की जाँच करें और यदि आवश्यक हो तो छोटे कदमों में अभिविन्यास पैरामीटर को समायोजित करें।
Q4: क्या A860-2110-V001 (A20B-2003-0311 पीसीबी के साथ) सभी अल्फा i धुरी मोटर आकारों के साथ संगत है?
A860-2110-V001 अल्फा i धुरी मोटर मॉडल के एक परिभाषित सेट के लिए एक विशिष्ट सेंसर इकाई है।
यह पूरी अल्फा i रेंज में एक सार्वभौमिक धुरी सेंसर नहीं है अन्य MZi सेंसर वेरिएंट (जैसे PCB A20B-2003-0310 के साथ A860-2100-V001) विभिन्न धुरी मोटर फ्रेम आकारों की सेवा करते हैं।
सेंसर का यांत्रिक माउंट इंटरफेस और मोटर शाफ्ट पर लक्ष्य रिंग व्यास मोटर विशिष्ट हैं।हमेशा किसी भी एमजीआई सेंसर किसी भी अल्फा आई धुरी फिट होगा कि यह मानने के बजाय सेवा जा रहा धुरी मोटर मॉडल के खिलाफ सेंसर भाग संख्या की पुष्टि.
Q5: सेंसर केबल के बिना बेचा जाता है ️ क्या केबल की आवश्यकता है, और यह कैसे निर्दिष्ट है?
A860-2110-V001 सेंसर को धुरी ड्राइव एम्पलीफायर से जोड़ने वाला केबल एक अलग खरीद वस्तु है। Fanuc A660-2005-T732 भाग संख्या परिवार के साथ समर्पित MZi सेंसर केबल निर्दिष्ट करता है,विशिष्ट लंबाई प्रत्ययों के साथ (उदाहरण के लिए, 18 मीटर के लिए #L180R0) ।
केबल की लंबाई मशीन के विद्युत कैबिनेट में स्पिनडल मोटर से एम्पलीफायर तक भौतिक मार्ग दूरी से मेल खाना चाहिए।
सेंसर को बदलने के समय मौजूदा केबल और उसके कनेक्टरों का निरीक्षण करें ️ यदि केबल अच्छी स्थिति में है तो इसे बनाए रखा जा सकता है।
यदि केबल में क्षति या कनेक्टर में जंग दिखती है, तो सेंसर को बदलने के तुरंत बाद केबल की विफलता से दूसरी मशीन डाउन होने से बचने के लिए सेंसर के साथ केबल को बदलें।
