| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2100-0741 |

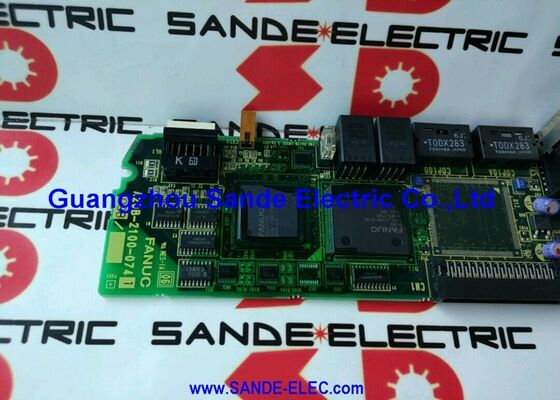

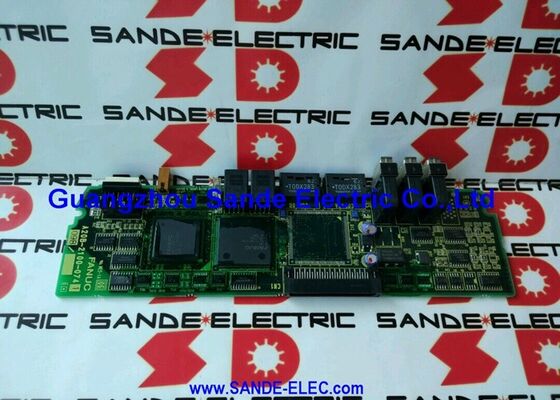

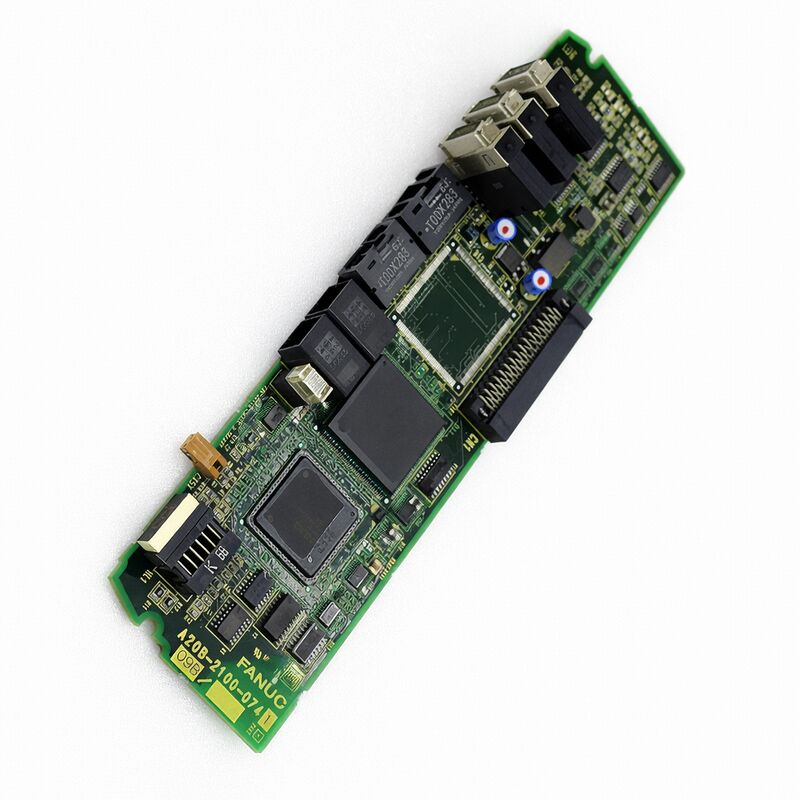

यह FANUC A20B-2100-0741 एक अल्फा i सर्वो एम्पलीफायरों के लिए कंट्रोल बोर्ड है, जिसे विशेष रूप से SVM2 एम्पलीफायर अनुप्रयोगों के लिए एक 2-एक्सिस अल्फा i सर्वो कंट्रोल बोर्ड के रूप में पहचाना जाता है।
यह A06B-6114 अल्फा i सर्वो एम्पलीफायर परिवार से जुड़ा हुआ है, जो इसे एक सामान्य मदरबोर्ड या पैनल बोर्ड के बजाय सर्वो-एम्पलीफायर कंट्रोल लेयर के लिए एक बोर्ड बनाता है।
यह बोर्ड एक सामान्य सीएनसी सिस्टम पीसीबी की तुलना में अधिक केंद्रित भूमिका निभाता है।
यह सर्वो एम्पलीफायर के कंट्रोल साइड से संबंधित है, जहां दो-एक्सिस एम्पलीफायर लेआउट, कनेक्टर व्यवस्था और कंट्रोल-बोर्ड संगतता सभी सही सर्विस कार्य के लिए महत्वपूर्ण हैं।
एक पार्ट्स विवरण विशेष रूप से बोर्ड के अल्फा i SVM2 उपयोग को नोट करता है और बोर्ड-साइड कनेक्टर्स जैसे ENC1, ENC2, CXA2A, CXA2B, और COP10A/COP10B की पहचान करता है, जो एम्पलीफायर असेंबली के भीतर इसकी भूमिका को व्यापक सीएनसी कैबिनेट के बजाय पुष्ट करता है।
रखरखाव टीमों के लिए, A20B-2100-0741 तब सबसे मूल्यवान होता है जब एक दो-एक्सिस अल्फा i सर्वो एम्पलीफायर मरम्मत योग्य रहता है और मूल एम्पलीफायर कॉन्फ़िगरेशन को बहाल करने के लिए सही कंट्रोल बोर्ड की आवश्यकता होती है।
उस सेटिंग में, सटीक पार्ट-नंबर मिलान किसी भी सामान्य विवरण से अधिक महत्वपूर्ण है, क्योंकि बोर्ड को मूल SVM2 हार्डवेयर संरचना के साथ संरेखित होना चाहिए।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2100-0741 |
| ब्रांड | FANUC |
| उत्पाद प्रकार | कंट्रोल बोर्ड |
| बोर्ड भूमिका | अल्फा i सर्वो कंट्रोल बोर्ड |
| एक्सिस कॉन्फ़िगरेशन | 2 एक्सिस |
| संबंधित एम्पलीफायर परिवार | अल्फा i सर्वो एम्पलीफायर |
| संबंधित मॉड्यूल प्रकार | 2-एक्सिस अल्फा i सर्वो कंट्रोल बोर्ड |
| संबंधित एम्पलीफायर उदाहरण | A06B-6114 |
| विशिष्ट उपयोग | सर्वो एम्पलीफायर मरम्मत और प्रतिस्थापन |
यह A20B-2100-0741 2-एक्सिस अल्फा i सर्वो एम्पलीफायर मरम्मत, SVM2 मॉड्यूल नवीनीकरण, और A06B-6114 एम्पलीफायर हार्डवेयर का उपयोग करने वाली मशीनों के लिए सेवा समर्थन के लिए सबसे उपयुक्त है। यह विशेष रूप से तब उपयोगी होता है जब सर्वो एम्पलीफायर स्वयं मरम्मत के लायक हो और मूल दो-एक्सिस कॉन्फ़िगरेशन को बहाल करने के लिए सही कंट्रोल बोर्ड की आवश्यकता हो।
यह बोर्ड एक्सचेंज प्रोग्राम, विरासत FANUC सर्वो रखरखाव, और अल्फा i एम्पलीफायर सेवा के लिए स्पेयर-पार्ट्स स्टॉक में भी फिट बैठता है।
व्यावहारिक मरम्मत कार्य में, यह तब सबसे अधिक प्रासंगिक होता है जब दोष पावर स्टेज, मोटर, या बाहरी मशीन वायरिंग के बजाय एम्पलीफायर के कंट्रोल-बोर्ड साइड तक सीमित हो गया हो।
Q1: A20B-2100-0741 का उपयोग किस लिए किया जाता है?
इसका उपयोग SVM2 एम्पलीफायर अनुप्रयोगों के लिए एक 2-एक्सिस अल्फा i सर्वो कंट्रोल बोर्ड के रूप में किया जाता है, जिसमें A06B-6114 एम्पलीफायर परिवार भी शामिल है।
Q2: क्या यह एक पूर्ण सर्वो एम्पलीफायर मॉड्यूल है?
नहीं। यह सर्वो एम्पलीफायर असेंबली के अंदर का कंट्रोल बोर्ड है, न कि पूरा एम्पलीफायर मॉड्यूल। यह अंतर महत्वपूर्ण है क्योंकि बोर्ड पूर्ण सर्वो ड्राइव हार्डवेयर का केवल एक हिस्सा है।
Q3: 2-एक्सिस पदनाम क्यों महत्वपूर्ण है?
क्योंकि बोर्ड एक 2-एक्सिस एम्पलीफायर लेआउट के लिए अभिप्रेत है। सर्विस कार्य में, एक्सिस की संख्या संगतता, कनेक्टर उपयोग और एम्पलीफायर कॉन्फ़िगरेशन को प्रभावित करती है, इसलिए इसे एक सार्वभौमिक अल्फा i बोर्ड के रूप में नहीं माना जाना चाहिए।
Q4: इसे बदलने से पहले तकनीशियनों को क्या जांचना चाहिए?
उन्हें पार्ट नंबर की पुष्टि करनी चाहिए, एम्पलीफायर मॉडल को सत्यापित करना चाहिए, कनेक्टर क्षेत्र का निरीक्षण करना चाहिए, और यह सुनिश्चित करना चाहिए कि दोष पावर सेक्शन, फीडबैक पाथ, या बाहरी सर्वो वायरिंग से नहीं आ रहा है।
एम्पलीफायर असेंबली का समग्र रूप से निदान होने के बाद बोर्ड-स्तरीय प्रतिस्थापन सबसे अधिक समझ में आता है।
Q5: इस बोर्ड के लिए सटीक पार्ट मिलान महत्वपूर्ण क्यों है?
यह बोर्ड एक विशिष्ट अल्फा i SVM2 दो-एक्सिस एम्पलीफायर लेआउट से जुड़ा हुआ है। दिखने में समान बोर्ड अभी भी विभिन्न एक्सिस काउंट या एम्पलीफायर परिवारों से संबंधित हो सकते हैं, इसलिए A20B-2100-0741 का सटीक मिलान करना अधिक सुरक्षित मरम्मत दृष्टिकोण है।
