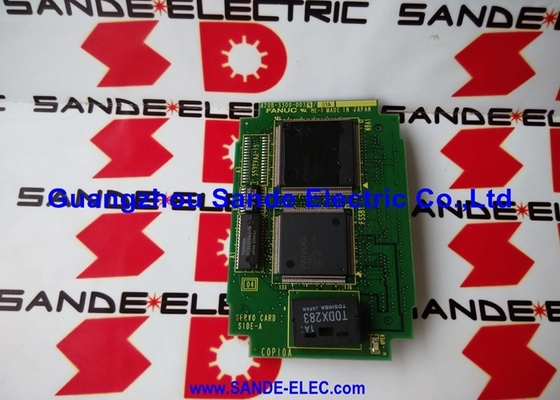

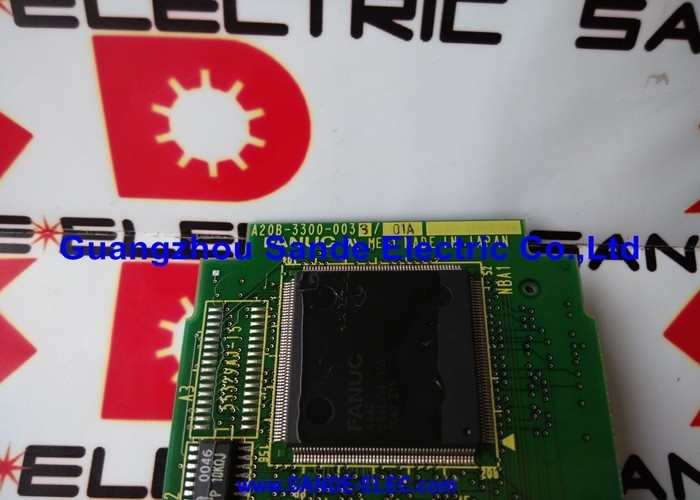

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0033 |
आधुनिक FANUC सीएनसी सिस्टम में सर्वो संचार ऑप्टिकल फाइबर पर चलता है। इसका कारण है बिजली का शोर। सर्वो ड्राइव कैबिनेट में शामिल हैं:
इस वातावरण में, पोजीशन कमांड सिग्नल ले जाने वाली तांबे की केबल असुरक्षित होती है। सर्वो कमांड वायर पर कोई भी शोर युग्मन स्थिति कमांड में शोर जोड़ता है - निम्न त्रुटि, वेग तरंग और मशीनीकृत वर्कपीस पर कम सतह खत्म उत्पन्न करता है।
फाइबर ऑप्टिक ट्रांसमिशन विद्युत चुम्बकीय हस्तक्षेप से पूरी तरह से प्रतिरक्षित है। एफएसएसबी फाइबर ऑप्टिक लिंक कॉपर केबल विकल्प के समान स्थिति कमांड और एनकोडर फीडबैक डेटा ले जाता है, लेकिन प्रकाश सिग्नल को विद्युत चुम्बकीय क्षेत्रों से जोड़ा या जोड़ा नहीं जा सकता है। A20B-3300-0033 FSSB ऑप्टिकल ट्रांसमिशन सिग्नल उत्पन्न करता है और रिटर्निंग ऑप्टिकल फीडबैक सिग्नल को संसाधित करता है - इस शोर प्रतिरक्षा को दो नियंत्रित अक्षों के लिए सीधे सर्वो संचार में लाता है।
| पैरामीटर | कीमत |
|---|---|
| इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक) |
| एक्सिस चैनल | 2 |
| अनुकूल | फैनुक 16आई, 18आई, 21आई (मॉडल ए/बी) |
| प्रकार | प्लग-इन सर्वो कार्ड |
| शृंखला | A20B-3300 |
A20B-3300-0033 एक प्लग-इन कार्ड से बिल्कुल 2 FSSB चैनल प्रदान करता है। इसकी क्षमता सीधे सबसे सामान्य कॉन्फ़िगरेशन से मेल खाती है:
2-अक्ष मोड़ केंद्र (एक्स और जेड):एक A20B-3300-0033 दोनों अक्षों को नियंत्रित करता है। एक साधारण सीएनसी खराद का पूरा सर्वो इंटरफ़ेस इस एकल कार्ड पर फिट बैठता है।
एक बड़े सिस्टम की 2-अक्ष:4-अक्ष मशीनिंग केंद्र के लिए, एक A20B-3300-0033 पहले दो अक्षों (आमतौर पर X और Y) को संभालता है जबकि दूसरा कार्ड Z और चौथे अक्ष को संभालता है। प्रत्येक कार्ड अपने स्वयं के एफएसएसबी चैनल पर स्वतंत्र रूप से संचालित होता है।
5-अक्ष सीएनसी के पहले 2 अक्ष:पहला A20B-3300-0033 अक्ष 1 और 2 को कवर करता है; आवश्यकतानुसार अतिरिक्त कार्ड अन्य अक्षों तक विस्तारित होते हैं।
प्लग-इन आर्किटेक्चर अक्ष गणना विस्तार को सरल बनाता है - एक कार्ड जोड़ें, और सीएनसी एक ही मुख्य बोर्ड पर दो और एफएसएसबी सर्वो चैनल प्राप्त करता है।
दोनों नियंत्रित अक्षों पर एफएसएसबी संचार अलार्म:FANUC 18i टर्निंग सेंटर एक साथ X और Z दोनों अक्षों पर FSSB संचार अलार्म उत्पन्न करता है। सर्वो ड्राइव और मोटर दोनों स्वतंत्र रूप से सही ढंग से परीक्षण करते हैं। A20B-3300-0033 सर्वो कार्ड की पहचान दोष के रूप में की गई है। प्रतिस्थापन दोनों अक्षों पर एफएसएसबी संचार को पुनर्स्थापित करता है।
सिस्टम विस्तार:2-अक्ष 21i सीएनसी को 4-अक्ष संचालन के लिए पुन: कॉन्फ़िगर किया गया है। मौजूदा कार्ड के साथ मुख्य बोर्ड पर एक दूसरा A20B-3300-0033 स्थापित किया गया है, जो नए अक्ष कॉन्फ़िगरेशन के लिए आवश्यक दो अतिरिक्त FSSB चैनल प्रदान करता है।
Q1: क्या A20B-3300-0033 अल्फा-आई एफएसएसबी-प्रकार एम्पलीफायरों के अलावा अन्य सर्वो ड्राइव से कनेक्ट हो सकता है?
A20B-3300-0033 FANUC के FSSB फाइबर ऑप्टिक प्रोटोकॉल का उपयोग करता है, जो FSSB इनपुट पोर्ट से लैस FANUC अल्फा-आई और बीटा-आई सर्वो एम्पलीफायरों के साथ संगत है। टाइप-ए या टाइप-बी सीरियल इंटरफेस का उपयोग करने वाले पुराने अल्फा श्रृंखला एम्पलीफायर एफएसएसबी-संगत नहीं हैं और ए20बी-3300-0033 से कनेक्ट नहीं हो सकते हैं। इस कार्ड को फ़िट करने से पहले सर्वो ड्राइव के इंटरफ़ेस प्रकार की पुष्टि करें।
Q2: डेज़ी-चेन पर प्रत्येक सर्वो एम्पलीफायर को एफएसएसबी नोड पता कैसे निर्दिष्ट किया जाता है?
एफएसएसबी एड्रेस असाइनमेंट को सीएनसी पैरामीटर सेटिंग्स के साथ संयुक्त फाइबर ऑप्टिक श्रृंखला पर एम्पलीफायरों के भौतिक क्रम द्वारा परिभाषित किया गया है। श्रृंखला में पहला एम्पलीफायर आम तौर पर सबसे कम पता लेता है; बाद के एम्पलीफायर क्रम में उच्च पते लेते हैं। सीएनसी (एफएसएसबी सेटिंग स्क्रीन) में एफएसएसबी कॉन्फ़िगरेशन पैरामीटर एम्पलीफायरों की संख्या और उनके अक्ष असाइनमेंट को परिभाषित करते हैं। प्रतिस्थापन A20B-3300-0033 फिट करने के बाद, मौजूदा FSSB पैरामीटर सीएनसी के SRAM में बने रहते हैं और पावर-अप पर स्वचालित रूप से संचार फिर से स्थापित होना चाहिए।
Q3: क्या एक कार्ड विफल होने पर दो A20B-3300-0033 कार्ड (4-अक्ष) वाला सिस्टम काम कर सकता है?
जब एक A20B-3300-0033 विफल हो जाता है, तो उस कार्ड के FSSB चैनल पर केवल दो अक्ष अलार्म उत्पन्न करते हैं। दूसरा कार्ड और उसके दो अक्ष सामान्य रूप से काम करते रहते हैं। सीएनसी कॉन्फ़िगरेशन के आधार पर, मशीन विफल कार्ड को प्रतिस्थापित करते समय शेष कार्यशील अक्षों का उपयोग करके सीमित संचालन निष्पादित करने में सक्षम हो सकती है। यह आंशिक संचालन इस पर निर्भर करता है कि क्या पीएमसी सीढ़ी कुछ अक्षों के अवरोध के साथ मशीन चक्र निष्पादन की अनुमति देती है।
Q4: क्या ऑप्टिकल फाइबर केबल को विशेष हैंडलिंग या रखरखाव की आवश्यकता होती है?
एफएसएसबी फाइबर केबल को तेज मोड़, तंग त्रिज्या रूटिंग और यांत्रिक क्षति से संरक्षित किया जाना चाहिए। लागू केबल प्रकार के लिए न्यूनतम मोड़ त्रिज्या FANUC कनेक्शन मैनुअल में निर्दिष्ट है। कनेक्टर के अंतिम चेहरों को साफ रखा जाना चाहिए - ऑप्टिकल कनेक्टर चेहरों पर संदूषण प्रकाश संकेत को कमजोर कर देता है, जिससे संभावित रूप से रुक-रुक कर एफएसएसबी संचार त्रुटियां हो सकती हैं। एफएसएसबी संचार दोष का निरीक्षण करते समय, A20B-3300-0033 कार्ड के साथ फाइबर केबल और कनेक्टर की स्थिति की जांच करें।
Q5: क्या A20B-3300-0033 आई-जेनरेशन सीएनसी के लिए विशिष्ट है, या इसका उपयोग 0i-D या 30i सिस्टम के साथ किया जा सकता है?
FANUC सीरीज 16i, 18i और 21i (मॉडल A और B) के लिए A20B-3300-0033 की पुष्टि की गई है। विभिन्न सीएनसी पीढ़ियाँ अलग-अलग सर्वो कार्ड वेरिएंट का उपयोग करती हैं - 0i-D और 30i प्लेटफ़ॉर्म विभिन्न मुख्य बोर्ड हार्डवेयर का उपयोग करते हैं और उन्हें अपने स्वयं के विशिष्ट सर्वो कार्ड की आवश्यकता होती है। A20B-3300-0033 16i/18i/21i पीढ़ी के लिए सही कार्ड है और इसे 0i-D या 30i सर्वो कार्ड के साथ बदला नहीं जा सकता है।
