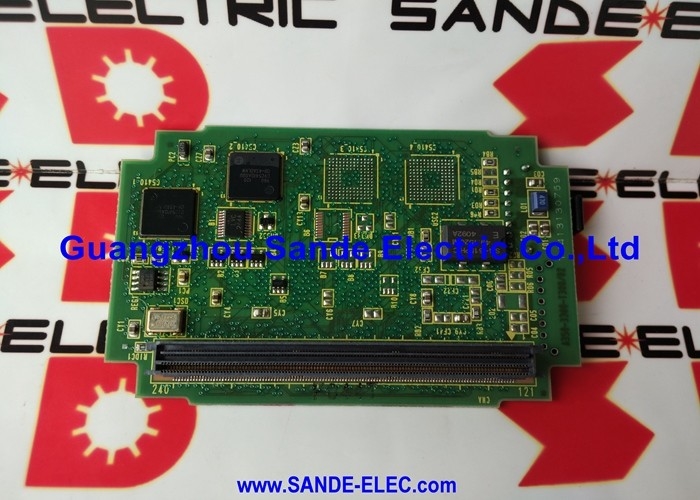

भाग संख्या: A20B-3300-0392
निर्माता: FANUC Ltd. (जापान)
उत्पाद प्रकार: 4-एक्सिस i-B सीरीज़ सर्वो मॉड्यूल — प्लग-इन PCB
A20B-3300-0392 i-B सीरीज़ CNC के लिए FANUC का 4-एक्सिस FSSB सर्वो मॉड्यूल है। यह 16i, 18i, या 21i मॉडल B मेन बोर्ड में प्लग होता है और एक सिंगल FSSB फाइबर-ऑप्टिक चैनल के माध्यम से CNC की सर्वो नियंत्रण क्षमता को चार एक्सिस तक बढ़ाता है। मॉड्यूल द्वारा प्रबंधित प्रत्येक एक्सिस CNC से स्थिति और वेग कमांड प्राप्त करता है, FSSB बस के माध्यम से एन्कोडर फीडबैक को प्रोसेस करता है, और क्लोज्ड-लूप सर्वो नियंत्रण के लिए वास्तविक समय स्थिति डेटा वापस भेजता है।
"i-B" पदनाम इस मॉड्यूल को मॉडल B पीढ़ी का घटक पहचानता है — FANUC i सीरीज़ प्लेटफ़ॉर्म की दूसरी हार्डवेयर पीढ़ी, जिसने मूल मॉडल A बोर्डों का स्थान लिया। मॉडल B आर्किटेक्चर एक उच्च-घनत्व प्लग-इन प्रारूप का उपयोग करता है जो सर्वो नियंत्रण, FSSB इंटरफ़ेस और सिग्नल प्रोसेसिंग को एक कॉम्पैक्ट कार्ड में एकीकृत करता है जो मेन बोर्ड असेंबली पर CPU प्रोसेसर, ग्राफिक्स कंट्रोलर और मेमोरी मॉड्यूल (SRAM, DRAM, FROM) के साथ लगा होता है।

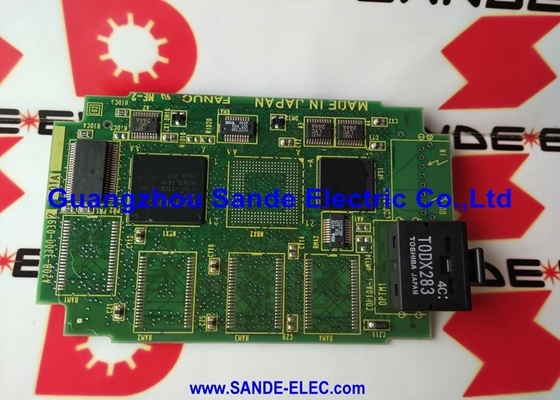

एक विशिष्ट 16i/18i/21i मॉडल B नियंत्रण में, A20B-3300-0392 कई प्लग-इन मॉड्यूल में से एक है जो मिलकर पूर्ण CNC नियंत्रण इकाई बनाते हैं। इसका FSSB चैनल बोर्ड के ऑप्टिकल कनेक्टर पर फाइबर-ऑप्टिक केबल के माध्यम से सर्वो एम्पलीफायर श्रृंखला से जुड़ता है।
A20B-3300 सीरीज़ में i सीरीज़ CNC और रोबोट कंट्रोलर के लिए FANUC के प्लग-इन मॉड्यूल शामिल हैं। इस परिवार के भीतर:
सभी A20B-3300-सीरीज़ मॉड्यूल मॉडल B मेन बोर्ड के लिए समान प्लग-इन फॉर्म फैक्टर साझा करते हैं। वे एक्सिस गणना कॉन्फ़िगरेशन के बीच विनिमेय नहीं हैं।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-3300-0392 |
| प्रकार | 4-एक्सिस FSSB सर्वो मॉड्यूल |
| सीरीज़ | i-B (मॉडल B) |
| प्लेटफ़ॉर्म | सीरीज़ 16i, 18i, 21i |
| एक्सिस गणना | 4 |
| इंटरफ़ेस | FSSB / 1 चैनल |
| माउंटिंग | मॉडल B मेन बोर्ड में प्लग-इन |
| उत्पत्ति | जापान |
Q1: CNC इस मॉड्यूल द्वारा प्रबंधित एक्सिस पर सर्वो अलार्म 360 या 361 दिखाता है। पहला डायग्नोस्टिक कदम क्या है?
अलार्म 360/361 FSSB संचार दोष हैं। सबसे पहले मेन बोर्ड पर अपने स्लॉट में A20B-3300-0392 को फिर से लगाएं — एक मार्जिनल कनेक्टर संपर्क सबसे आम कारण है। फिर मॉड्यूल के ऑप्टिकल कनेक्टर से श्रृंखला में पहले सर्वो एम्पलीफायर तक FSSB फाइबर-ऑप्टिक केबल का निरीक्षण करें। एक क्षतिग्रस्त या दूषित फाइबर एंड फेस उस श्रृंखला में सभी एक्सिस पर संचार को एक साथ तोड़ देता है।
Q2: क्या A20B-3300-0392 उसी CNC में पहले के मॉडल A सर्वो मॉड्यूल को बदलता है?
नहीं। मॉडल A और मॉडल B CNC सिस्टम शारीरिक रूप से अलग मेन बोर्ड आर्किटेक्चर का उपयोग करते हैं। मॉडल A बोर्ड एक अलग प्लग-इन प्रारूप का उपयोग करते हैं। A20B-3300-0392 मॉडल B (i-B सीरीज़) मेन बोर्ड के लिए विशिष्ट है। ऑर्डर करने से पहले पुष्टि करें कि CNC मॉडल B वेरिएंट है।
Q3: बोर्ड निरीक्षण के लिए हटा दिया गया था। क्या इसे पुनः स्थापित करने के बाद इसे पुनः इनिशियलाइज़ करने की आवश्यकता है?
A20B-3300-0392 कोई CNC पैरामीटर संग्रहीत नहीं करता है। सभी एक्सिस पैरामीटर CNC के FROM/SRAM में रहते हैं। पुनः स्थापना के बाद, CNC पावर-अप पर अपने पैरामीटर को सामान्य रूप से पढ़ता है। किसी पुनः इनिशियलाइज़ेशन चरण की आवश्यकता नहीं है।
Q4: एक 6-एक्सिस मशीन A20B-3300-0392 (4-एक्सिस मॉड्यूल) का उपयोग करती है। अतिरिक्त एक्सिस को कैसे नियंत्रित किया जाता है?
एक 6-एक्सिस मशीन पर, शेष एक्सिस को संभालने के लिए एक दूसरा सर्वो मॉड्यूल — या तो एक और 4-एक्सिस बोर्ड या एक 2-एक्सिस मॉड्यूल — फिट किया जाता है। दो मॉड्यूल को एक ही मॉडल B मेन बोर्ड पर उनके संबंधित स्लॉट में स्थापित किया जा सकता है। प्रत्येक की अपनी FSSB फाइबर-ऑप्टिक श्रृंखला होती है जो उसके निर्दिष्ट एक्सिस के लिए सर्वो एम्पलीफायर से जुड़ती है।
Q5: एक प्रतिस्थापन A20B-3300-0392 कहाँ से प्राप्त किया जाता है?
FANUC आफ्टरमार्केट में A20B-3300-सीरीज़ मॉड्यूल के लिए एक्सचेंज स्टॉक है। विशेषज्ञ FANUC CNC मरम्मत कंपनियां परीक्षण की गई एक्सचेंज इकाइयां प्रदान करती हैं। तत्काल मरम्मत की आवश्यकता वाले मॉडल B नियंत्रण के लिए, पूर्ण-सिस्टम परीक्षण रिग वाली कंपनियां शिपमेंट से पहले 16i/18i/21i प्लेटफ़ॉर्म पर मॉड्यूल के फ़ंक्शन को सत्यापित कर सकती हैं।
