पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | FX2N-64MT-001 |
भाग संख्या:FX2N-64MT-001
निर्माता:मित्सुबिशी इलेक्ट्रिक (जापान)
उत्पाद का प्रकार:पीएलसी मुख्य इकाई - मेलसेक-एफ एफएक्स2एन श्रृंखला
कुल I/O:64 (32 इनपुट/32 ट्रांजिस्टर आउटपुट)

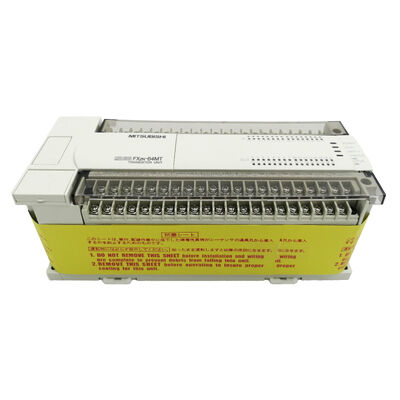

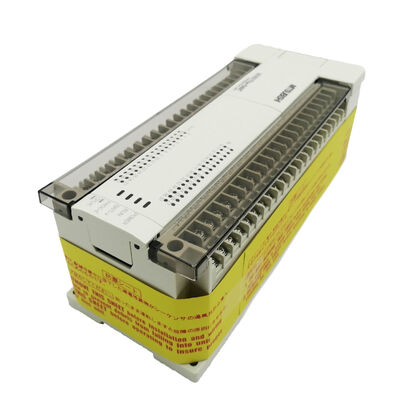

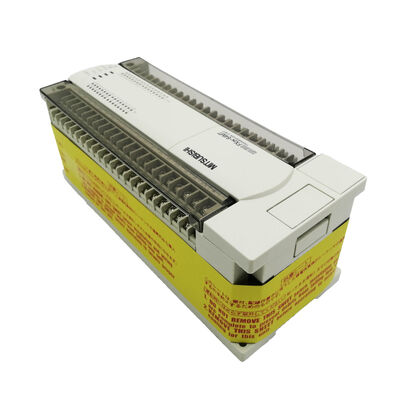

FX2N-64MT-001 मित्सुबिशी की FX2N श्रृंखला में 64-पॉइंट ट्रांजिस्टर आउटपुट मुख्य इकाई है - एक मॉड्यूल में सीपीयू, मेमोरी, पावर सप्लाई, I/O और RS-422 संचार पोर्ट। प्रोग्राम शुरू करने के लिए किसी अतिरिक्त चीज़ की आवश्यकता नहीं है: 24V आपूर्ति कनेक्ट करें, इसे GX डेवलपर या GX वर्क्स2 के साथ प्रोग्राम करें, और यह चलता है।
यहां ट्रांजिस्टर बनाम रिले का अंतर मायने रखता है। रिले आउटपुट एफएक्स2एन इकाइयां (एफएक्स2एन-64एमआर) उच्च प्रेरक भार और एसी सर्किट को संभालती हैं, लेकिन मिलीसेकंड में स्विच करती हैं और उनके संपर्क जीवन को खत्म कर देती हैं। -MT के ट्रांजिस्टर आउटपुट माइक्रोसेकंड में स्विच हो जाते हैं, कोई संपर्क घिसाव नहीं होता है, और - गंभीर रूप से - Y0 और Y1 अंतर्निहित PLSY का उपयोग करके 100 kHz तक पल्स ट्रेन उत्पन्न कर सकते हैं,
पीएलएसआर, डीआरवीए, और डीआरवीआई पोजिशनिंग निर्देश। बड़े I/O बेस के साथ सर्वो या स्टेपर अक्ष नियंत्रण की आवश्यकता वाली मशीनों के लिए, यह एकल या दोहरे-अक्ष अनुप्रयोगों पर एक अलग FX2N-1PG-E पोजिशनिंग मॉड्यूल की आवश्यकता को समाप्त करता है।
32 इनपुट में X0-X5 हाई-स्पीड काउंटर चैनल (60 kHz तक) के रूप में शामिल है, जो एनकोडर फीडबैक और हाई-रेट प्रॉक्सिमिटी सेंसर काउंटिंग के लिए उपयुक्त है। 32 स्रोत-प्रकार ट्रांजिस्टर प्रत्येक हैंडल को 5-30V DC पर 0.5A तक आउटपुट देता है।
FX2N एक्सटेंशन बस बेस यूनिट के दाईं ओर डिजिटल इनपुट मॉड्यूल (FX2N-16EX, FX2N-32EX), डिजिटल आउटपुट मॉड्यूल (FX2N-16EY, FX2N-32EY), और एनालॉग मॉड्यूल (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) को जोड़ती है। कुल विस्तार योग्य I/O 256 अंक है। विशेष फ़ंक्शन मॉड्यूल - पोजिशनिंग इकाइयां, अतिरिक्त संचार कार्ड - एक ही श्रृंखला में संलग्न होते हैं।
अंतर्निहित 8,000-स्टेप रैम अधिकांश एकल-मशीन प्रोग्रामों को कवर करती है। फ्रंट-पैनल सॉकेट में एक मेमोरी कैसेट इसे 16,000 चरणों तक बढ़ाता है (बैटरी निर्भरता के बिना गैर-वाष्पशील भंडारण के लिए FX2N-EEPROM-16L)।
आरएस-422 पोर्ट 8 एफएक्स2एन इकाइयों के बीच एन:एन पीयर-टू-पीयर नेटवर्किंग का भी समर्थन करता है - अतिरिक्त संचार सीढ़ी निर्देशों के बिना, डेटा रजिस्टर और बिट डिवाइस स्वचालित रूप से साझा किए जाते हैं।
| पैरामीटर | कीमत |
|---|---|
| कुल आई/ओ | 64 (32 इंच/32 ट्रांजिस्टर बाहर) |
| मैक्स आई/ओ | विस्तार के साथ 256 अंक |
| कार्यक्रम | 8,000 कदम (कैसेट के साथ 16K) |
| रफ़्तार | 0.08 μs/बुनियादी निर्देश |
| पल्स आउटपुट | 2 × 100 किलोहर्ट्ज़ (Y0, Y1) |
| एचएस काउंटर | 6 × 60 किलोहर्ट्ज़ |
| संचार | रुपये-422 |
| आपूर्ति | 24V डीसी |
| वज़न | ~2 किग्रा |
Q1: प्रति ट्रांजिस्टर चैनल और सभी आउटपुट पर अधिकतम आउटपुट करंट क्या है?
प्रत्येक चैनल 5-30V DC पर 0.5A तक संभालता है। सभी 32 चैनलों पर कुल एक साथ आउटपुट करंट यूनिट की आंतरिक बिजली आपूर्ति द्वारा सीमित है - आमतौर पर संपूर्ण आउटपुट समूह के लिए 8ए के आसपास। यदि कई आउटपुट 0.5A पर या इसके करीब एक साथ चलते हैं, तो सत्यापित करें कि सिस्टम डिज़ाइन के दौरान कुल लोड इस बजट के भीतर रहता है।
Q2: अंतर्निहित Y0/Y1 पल्स आउटपुट 100 kHz पर हैं - FX2N-1PG-E के समान। पोजिशनिंग मॉड्यूल अभी भी कब जोड़ने लायक है?
दोनों 100 किलोहर्ट्ज़ पल्स ट्रेन का उत्पादन करते हैं। अंतर्निर्मित आउटपुट पीएलएसवाई, पीएलएसआर, डीआरवीए और डीआरवीआई सीढ़ी निर्देशों का उपयोग करते हैं, जो सीधी बिंदु-से-बिंदु स्थिति को कवर करते हैं। FX2N-1PG-E समर्पित पोजिशनिंग मोड - होमिंग, टू-स्पीड एप्रोच, इंटरप्ट-ट्रिगर स्टॉपिंग जोड़ता है - जिसे अंतर्निहित निर्देश सेट सीधे दोहरा नहीं सकता है। सरल एकल या दोहरे-अक्ष स्थिति के लिए, अंतर्निहित आउटपुट पर्याप्त हैं और -1PG-E अनावश्यक है।
Q3: क्या FX2N-64MT-001 अभी भी समर्थित है?
FX2N श्रृंखला बंद कर दी गई है। नए डिज़ाइनों के लिए, मित्सुबिशी FX5U (MELSEC iQ-F) की अनुशंसा करता है। मौजूदा FX2N इंस्टॉलेशन के लिए, GX वर्क्स2 प्रोग्रामिंग और मॉनिटरिंग का समर्थन करना जारी रखता है। FX2N-64MT-001 औद्योगिक अधिशेष बाजार के माध्यम से उपलब्ध है।
Q4: क्या प्रोग्राम मेमोरी को 8,000 चरणों से अधिक बढ़ाया जा सकता है?
हाँ। फ्रंट-पैनल सॉकेट में एक मेमोरी कैसेट क्षमता को 16,000 चरणों तक विस्तारित करता है। FX2N-EEPROM-16L EEPROM-आधारित गैर-वाष्पशील भंडारण प्रदान करता है जो बैटरी बैकअप के बिना प्रोग्राम को बनाए रखता है - उपयोगी जहां बैटरी का उपयोग मुश्किल है या दुर्लभ रखरखाव अपेक्षित है।
Q5: क्या FX2N-64MT-001 मित्सुबिशी MR-J श्रृंखला सर्वो एम्पलीफायरों को नियंत्रित कर सकता है?
हां - दो अक्षों तक के लिए डीआरवीए/डीआरवीआई पोजिशनिंग निर्देशों का उपयोग करते हुए, सर्वो एम्पलीफायर के पल्स इनपुट टर्मिनलों से जुड़े अंतर्निहित Y0/Y1 ट्रांजिस्टर पल्स आउटपुट के माध्यम से। अधिक परिष्कृत सर्वो नियंत्रण (होमिंग सीक्वेंस, टू-स्पीड अप्रोच, कैम प्रोफाइल) के लिए, FX2N-1PG-E पोजिशनिंग मॉड्यूल जोड़ें। मित्सुबिशी के एप्लिकेशन नोट्स MR-J2S, MR-J3, MR-JN और MR-JE एम्पलीफायरों के लिए वायरिंग उदाहरण प्रदान करते हैं।
