पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | सीपीएम2ए-60सीडीआर-ए |

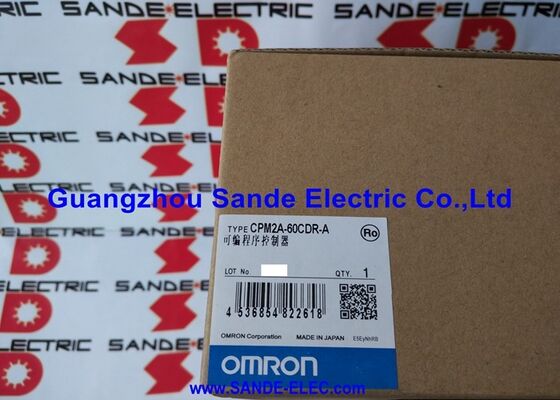

सीपीएम2ए-60सीडीआर-ए ओमरोन सीपीएम2ए कॉम्पैक्ट पीएलसी परिवार का सबसे बड़ा मानक मॉडल है। एक एसी-संचालित आवास में एकीकृत 36 डिजिटल इनपुट और 24 रिले आउटपुट ′′ कोई रैक की आवश्यकता नहीं है,इकट्ठा करने के लिए कोई बैकप्लेन नहीं, कोई अलग बिजली आपूर्ति मॉड्यूल नहीं है। पूर्ण 60 बिंदु I/O क्षमता उस दिन से उपलब्ध है जब नियंत्रक को DIN रेल पर लगाया जाता है और वायर्ड किया जाता है।
यह कॉम्पैक्ट "ईंट" वास्तुकला छोटे मशीन नियंत्रण के लिए परिभाषित व्यावहारिक लाभ है। एक पैकेजिंग स्टेशन, कन्वेयर सिस्टम,या उपयोगिता नियंत्रण बॉक्स जिसे 30 सेंसर और 20 एक्ट्यूएटर की आवश्यकता होती है, को एक एकल CPM2A-60CDR-A और एक टर्मिनल स्ट्रिप के चारों ओर बनाया जा सकता है, एक ही I/O गणना एक रैक-आधारित सीपीयू प्लस कई सिग्नल मॉड्यूल में फैले की तुलना में अधिक लागत प्रभावी स्थापना।
24 रिले आउटपुट अतिरिक्त हार्डवेयर के बिना मिश्रित-वोल्टेज क्षेत्र भार को समायोजित करते हैं। 230VAC पर मोटर स्टार्टर कॉइल, 24VDC पर सोलेनोइड वाल्व पायलट,मशीन का उपयोग करता है जो भी वोल्टेज पर सिग्नल लैंप सभी रिले संपर्क के लिए सीधे कनेक्ट, जो प्रत्येक चैनल में पीएलसी के आंतरिक तर्क से विद्युत रूप से अलग हैं।
| पैरामीटर | मूल्य |
|---|---|
| डिजिटल इनपुट | 36 × डीसी |
| डिजिटल आउटपुट | 24 × रिले संपर्क |
| आपूर्ति | 100-240 वी एसी |
| कार्यक्रम | 4,096 कदम |
| टाइमर/काउंटर्स | 256 |
| RS-232C | अंतर्निहित |
| पल्स आई/ओ | हाँ |
| अधिकतम I/O (विस्तारित) | 120 अंक |
| स्थिति | बंद किए गए स्पेयर |
CPM2A-60CDR-A का अंतर्निहित RS-232C परिधीय बंदरगाह प्रोग्रामिंग टर्मिनलों, HMI डिस्प्ले, बारकोड रीडर और सीरियल डेटा उपकरणों को सीधे जोड़ता है। कोई अतिरिक्त संचार मॉड्यूल की आवश्यकता नहीं है।CPM2A वास्तुकला में, यह पोर्ट प्रोग्रामिंग एक्सेस (CX-प्रोग्रामर या SYSMAC-CPT) और रनटाइम सीरियल डिवाइस संचार दोनों को संभालता है.
कॉम्पैक्ट मशीन पैनलों के लिए जहां एक एकल छोटे ऑपरेटर पैनल को मशीन की स्थिति प्रदर्शित करने और ऑपरेटर इनपुट स्वीकार करने की आवश्यकता होती है,अंतर्निहित RS-232C मॉड्यूल स्लॉट का उपभोग किए बिना या वायरिंग जटिलता को जोड़ने के बिना कनेक्शन प्रदान करता है.
कन्वेयर और सामग्री हैंडलिंगः36 इनपुट बेल्ट सेंसर, स्थिति स्विच और फोटोइलेक्ट्रिक डिटेक्टरों की निगरानी करते हैं। 24 रिले आउटपुट मोटर संपर्ककर्ताओं, डायवर्टर गेट और अलार्म आउटपुट को नियंत्रित करते हैं।एसी आपूर्ति एक अलग SMPS के बिना पैनल मुख्य सर्किट के लिए सीधे जुड़ा हुआ है.
पैकेजिंग मशीन नियंत्रणःवायवीय वाल्व पायलट (24 वीडीसी), मोटर संपर्कक (230 वीएसी), और काउंटर आउटपुट सभी बिना वोल्टेज-मैचिंग हार्डवेयर के रिले संपर्कों से जुड़ते हैं।अंतर्निहित पल्स आउटपुट एक अलग समारोह मॉड्यूल के बिना सरल लंबाई गिनती या स्थिति का समर्थन करता है.
पुरानी प्रणाली स्पेयरःकई सीपीएम2ए-60सीडीआर-ए इकाइयां विश्व स्तर पर सेवा में बनी हुई हैं। एक प्रत्यक्ष प्रतिस्थापन मूल आई/ओ पता मानचित्र, संचार पोर्ट विन्यास,और रिले आउटपुट वायरिंग ️ कोई कार्यक्रम संशोधन की आवश्यकता नहीं.
Q1: CPM2A-60CDR-A और CPM2A-60CDT-A में क्या अंतर है?
-60CDR में 24 रिले संपर्क आउटपुट हैं। -60CDT में 24 ट्रांजिस्टर (ठोस-राज्य) आउटपुट हैं। रिले आउटपुट मिलीसेकंड की गति से एसी और डीसी दोनों भारों को स्विच करते हैं;ट्रांजिस्टर आउटपुट केवल माइक्रोसेकंड गति पर 24VDC स्विच करते हैंमिश्रित वोल्टेज भार और कम आवृत्ति वाले एक्ट्यूएटर के लिए रिले चुनें; उच्च गति वाले डीसी भार, पल्स आउटपुट और उच्च आवृत्ति वाले वायवीय वाल्व के लिए ट्रांजिस्टर चुनें।
Q2: कितने विस्तार इकाइयों को जोड़ा जा सकता है, और क्या प्रकार उपलब्ध हैं?
CPM2A-60CDR-A में दो विस्तार इकाइयों को जोड़ा जा सकता है, जिससे अधिकतम सिस्टम I/O 120 बिंदुओं तक पहुंच जाता है। उपलब्ध विस्तार इकाइयों में 20-बिंदु रिले आउटपुट (CPM2A-20EDR),20-बिंदु ट्रांजिस्टर आउटपुट (CPM2A-20EDT), और 4-चैनल एनालॉग इनपुट (CPM2A-4AD) । एक एनालॉग आउटपुट विस्तार इकाई भी उपलब्ध है।
Q3: CPM2A-60CDR-A से कौन सा प्रोग्रामिंग सॉफ्टवेयर जुड़ा हुआ है?
सीएक्स-प्रोग्रामर (ओमरॉन का मानक आईईसी 61131-3 प्रोग्रामिंग वातावरण) एक यूएसबी-टू-आरएस-232 एडाप्टर और सीएस1डब्ल्यू-सीएन226 या समकक्ष केबल का उपयोग करके अंतर्निहित आरएस-232सी पोर्ट के माध्यम से जुड़ता है।विरासत SYSMAC-CPT सॉफ्टवेयर भी CPM2A का समर्थन करता है. CX-Programmer V9 और पुराने संस्करणों की आवश्यकता है ️ वर्तमान CX-One पैकेज में एक संगत संस्करण शामिल है।
Q4: क्या CPM2A-60CDR-A एनालॉग I/O का समर्थन करता है?
आधार सीपीयू में कोई अंतर्निहित एनालॉग चैनल नहीं है। एनालॉग क्षमता को विस्तार इकाइयों के माध्यम से जोड़ा जाता हैः सीपीएम 2 ए -4 एडी 4 एनालॉग इनपुट (0 10 वी या 4 20 एमए) प्रदान करता है,और CPM2A-2DA 2 एनालॉग आउटपुट प्रदान करता हैप्रति प्रणाली अधिकतम एक एनालॉग इनपुट और एक एनालॉग आउटपुट विस्तार इकाई।
Q5: सीपीएम2ए-60सीडीआर-ए को रोकने के बाद कहां से लिया जाता है?
स्थापित ओमरोन सीपीएम2ए आफ्टरमार्केट के माध्यम से औद्योगिक स्वचालन स्पेयर पार्ट्स डीलरों, परीक्षणित अधिशेष आपूर्तिकर्ताओं और विरासत पीएलसी विशेषज्ञों।सीपीएम2ए में 1990 और 2000 के दशक का एक बड़ा वैश्विक स्थापित आधार है।-60CDR-A के लिए बाद के बाजार उपलब्धता आम तौर पर विश्वसनीय है। आदेश देने से पहले -A (AC आपूर्ति) प्रत्यय स्थापित इकाई से मेल खाता है।
