| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7132-1BH11-0XB0 |

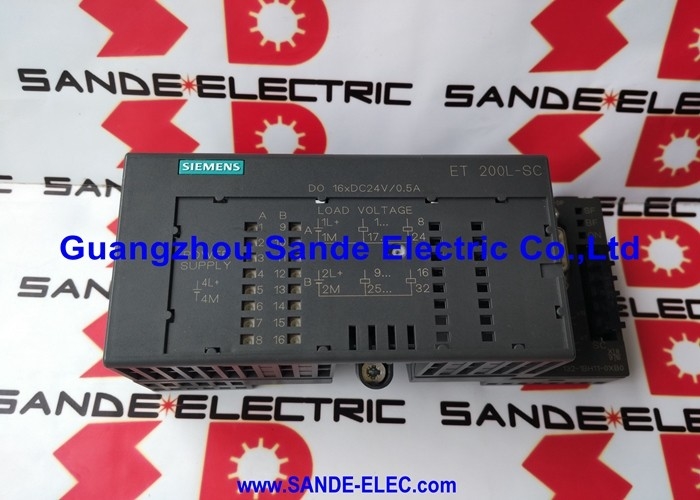

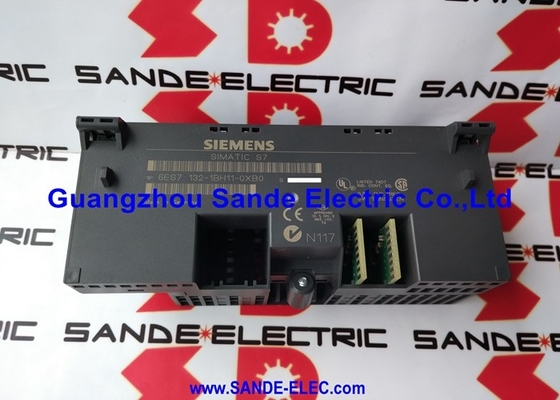

यह सीमेंस 6ES7132-1BH11-0XB0 SIMATIC ET 200L-SC डिस्ट्रीब्यूटेड I/O प्लेटफॉर्म के लिए 16-चैनल डिजिटल आउटपुट इलेक्ट्रॉनिक ब्लॉक है — एक कॉम्पैक्ट, DIN-रेल-माउंटेड सिस्टम जो मशीन पर सीधे PROFIBUS DP स्लेव I/O रखता है, सेंसर और एक्चुएटर्स के करीब, बजाय व्यक्तिगत सिग्नल केबलों को एक केंद्रीय पैनल तक रूट करने के।
ET 200L-SC अवधारणा I/O मॉड्यूल को दो भौतिक घटकों में विभाजित करती है: एक इलेक्ट्रॉनिक ब्लॉक (यह इकाई) जिसमें आउटपुट स्विचिंग सर्किट, स्टेटस LED और PROFIBUS लॉजिक होते हैं, और एक टर्मिनल ब्लॉक जिसमें स्क्रू-क्लैंप फील्ड वायरिंग टर्मिनल होते हैं।
यह अलगाव ET 200L-SC को एक महत्वपूर्ण रखरखाव लाभ देता है — जब इलेक्ट्रॉनिक ब्लॉक विफल हो जाता है, तो यह सेकंडों में टर्मिनल ब्लॉक से हट जाता है, और एक प्रतिस्थापन बिना किसी तार को छुए स्नैप हो जाता है। सभी फील्ड वायरिंग जुड़ी रहती हैं; I/O स्टेशन हार्डवेयर स्वैप के बाद सेवा में वापस आ जाता है, न कि रीवायरिंग जॉब के बाद।
6ES7132-1BH11-0XB0 सोलह ट्रांजिस्टर-प्रकार 24VDC आउटपुट प्रदान करता है, प्रत्येक 0.5A पर रेटेड है।
ये सॉलिड-स्टेट स्विच आउटपुट हैं — कोई मूविंग कॉन्टैक्ट नहीं, अनिवार्य रूप से असीमित स्विचिंग लाइफ, और टाइमिंग डिले पेश किए बिना PLC स्कैन साइकिल रेट पर स्विच करने के लिए पर्याप्त तेज़।
एक डिस्ट्रीब्यूटेड I/O स्टेशन के लिए जो सोलह सोलनॉइड वाल्व, सोलह कॉन्टैक्टर कॉइल, या मशीन लोकेशन पर एक्चुएटर्स के मिश्रित सेट को नियंत्रित करता है, सोलह 0.5A चैनल बिना किसी अतिरिक्त घटक के अधिकांश व्यावहारिक आउटपुट आवश्यकताओं को कवर करते हैं।
स्मार्ट कनेक्ट (SC) पदनाम इंगित करता है कि यह इलेक्ट्रॉनिक ब्लॉक ET 200L-SC टर्मिनल ब्लॉक सिस्टम के साथ संगत है, जिसमें TB 16SC टर्मिनल ब्लॉक (जो बेस 16-चैनल वायरिंग इंटरफ़ेस प्रदान करता है) और एक वैकल्पिक विस्तार टर्मिनल ब्लॉक शामिल है जो एक और 16 चैनल जोड़ता है।
इसका मतलब है कि एक एकल 6ES7132-1BH11-0XB0 इलेक्ट्रॉनिक ब्लॉक केवल दाईं ओर विस्तार टर्मिनल ब्लॉक जोड़कर 32 आउटपुट चैनलों तक बढ़ सकता है — कोई अतिरिक्त PROFIBUS पता नहीं, कोई अतिरिक्त पावर सप्लाई मॉड्यूल नहीं, और STEP 7 में कोई अतिरिक्त कॉन्फ़िगरेशन नहीं।
विस्तारित 32 चैनल एक ही इलेक्ट्रॉनिक ब्लॉक की प्रोसेसिंग और संचार संसाधनों को साझा करते हैं।
| पैरामीटर | मान |
|---|---|
| आउटपुट चैनल | 16 DO |
| आउटपुट वोल्टेज | 24V DC |
| अधिकतम आउटपुट करंट | प्रति चैनल 0.5A |
| विस्तार योग्य | हाँ — +16 चैनल TB 16SC के माध्यम से |
| अधिकतम चैनल (विस्तारित) | 32 |
| आउटपुट प्रकार | ट्रांजिस्टर (सॉलिड-स्टेट) |
| संचार | PROFIBUS DP |
| वजन | 0.18 किग्रा |
| प्लेटफ़ॉर्म | ET 200L-SC |
ET 200L-SC सिस्टम का भौतिक डिज़ाइन समझने योग्य है क्योंकि यह मॉड्यूल को कैसे स्थापित, प्रतिस्थापित और कॉन्फ़िगर किया जाता है, इसे आकार देता है:
यह टर्मिनल ब्लॉक स्थिर घटक है — यह DIN रेल पर माउंट होता है और सभी फील्ड वायरिंग के लिए स्क्रू-क्लैंप टर्मिनल प्रदान करता है। एक बार जब कमीशनिंग के दौरान फील्ड केबल कनेक्ट हो जाते हैं, तो टर्मिनल ब्लॉक स्थायी रूप से अपनी जगह पर रहता है।
इसके टर्मिनल फ्रंट से सुलभ हैं, चाहे इलेक्ट्रॉनिक ब्लॉक स्थापित हो या नहीं।
यह इलेक्ट्रॉनिक ब्लॉक (यह 6ES7132-1BH11-0XB0) ऊपर से टर्मिनल ब्लॉक पर क्लिप होता है, जो बैकप्लेन कनेक्शन बनाता है जो आउटपुट स्विचिंग सर्किट को नीचे के फील्ड टर्मिनलों से जोड़ता है।
जब संचालित होता है, तो यह PROFIBUS DP स्कैन साइकिल में भाग लेता है, DP मास्टर से आउटपुट डेटा प्राप्त करता है और तदनुसार अपने आउटपुट चैनलों को स्विच करता है।
नियमित आउटपुट बिट अपडेट के लिए — सोलनॉइड को चालू और बंद करना, इंडिकेटर लैंप को सक्रिय करना — एक्सचेंज सरल है: S7 CPU अपने प्रोसेस इमेज में आउटपुट बिट्स लिखता है; DP मास्टर उन बिट्स को PROFIBUS पर ET 200L-SC में स्थानांतरित करता है; 6ES7132-1BH11-0XB0 तदनुसार अपने आउटपुट ट्रांजिस्टर सेट करता है, जुड़े एक्चुएटर्स को 24VDC करंट सोर्स करता है।
यह DP साइकिल में हर बार, लगातार होता है, जब तक PROFIBUS लिंक सक्रिय है और मास्टर चल रहा है।
TB 16SC टर्मिनल ब्लॉक 6ES7132-1BH11-0XB0 के सोलह आउटपुट चैनलों के लिए भौतिक कनेक्शन पॉइंट प्रदान करता है। विस्तार टर्मिनल ब्लॉक जोड़ने से भौतिक वायरिंग क्षमता 32 चैनलों तक बढ़ जाती है — 16 बेस TB 16SC पर और 16 विस्तार ब्लॉक पर।
इलेक्ट्रॉनिक ब्लॉक स्वचालित रूप से विस्तारित कॉन्फ़िगरेशन को पहचानता है और बिना किसी मैन्युअल कॉन्फ़िगरेशन के PROFIBUS I/O डेटा में टर्मिनलों के दोनों सेटों को आउटपुट चैनलों पर मैप करता है।
यह विस्तार तंत्र मशीन डिजाइनों के लिए प्रासंगिक है जहां एक स्टेशन पर I/O गणना इंजीनियरिंग चरणों के बीच बढ़ती है।
एक मशीन जिसे शुरू में किसी विशेष स्थान पर 16 आउटपुट के साथ निर्दिष्ट किया गया था, उसे विस्तृत इंजीनियरिंग के बाद, या मशीन अपग्रेड के बाद सेंसर और एक्चुएटर्स जोड़ने के बाद 20 या 24 आउटपुट की आवश्यकता हो सकती है।
ET 200L-SC स्मार्ट कनेक्ट के साथ, विस्तार यांत्रिक है — टर्मिनल ब्लॉक जोड़ें, अतिरिक्त फील्ड तार कनेक्ट करें, और नए चैनल STEP 7 हार्डवेयर कॉन्फ़िगरेशन में स्वचालित रूप से दिखाई देते हैं।
इलेक्ट्रॉनिक ब्लॉक को बदलने या PROFIBUS पते को फिर से कॉन्फ़िगर करने की कोई आवश्यकता नहीं है।
प्रति चैनल 0.5A की रेटिंग मशीन ऑटोमेशन में 24VDC एक्चुएटर्स की मानक श्रृंखला को कवर करती है:
मानक वायवीय सोलनॉइड वाल्व 24VDC पर 0.1A से 0.4A तक खींचते हैं — 0.5A सीमा के भीतर अच्छी तरह से। छोटे कॉन्टैक्टर कॉइल (IEC AC-3 क्लास 4–5kW तक) 24VDC कॉइल वेरिएंट के माध्यम से नियंत्रित होने पर 24VDC पर लगभग 0.1A से 0.3A खींचते हैं। इंडिकेटर पायलट लैंप (LED प्रकार) आमतौर पर 0.02A से 0.1A खींचते हैं।
वोल्टेज या करंट रेंज रूपांतरण के लिए इंटरपोजिंग रिले कॉइल 0.05A से 0.2A खींचते हैं।
0.5A रेटिंग 24VDC मोटर लोड, उच्च कॉइल इनरश वाले बड़े कॉन्टैक्टर, या उच्च-शक्ति प्रतिरोधी हीटर को सीधे स्विच करने के लिए पर्याप्त नहीं है।
इन लोड के लिए, एक इंटरपोजिंग रिले या सॉलिड-स्टेट रिले 0.5A आउटपुट और उच्च-करंट लोड सर्किट के बीच इंटरफ़ेस के रूप में कार्य करता है।
Q1: क्या 6ES7132-1BH11-0XB0 का उपयोग किसी भी PROFIBUS DP मास्टर के साथ किया जा सकता है, या यह सीमेंस S7 CPU तक सीमित है?
ET 200L-SC एक मानक PROFIBUS DP स्लेव के रूप में संचार करता है और किसी भी PROFIBUS DP मास्टर के साथ संगत है जो ET 200L GSD फ़ाइल (जनरल स्टेशन डिस्क्रिप्शन) का उपयोग कर सकता है। सीमेंस STEP 7 और TIA पोर्टल अपने डिवाइस कैटलॉग में ET 200L हार्डवेयर शामिल करते हैं; गैर-सीमेंस मास्टर्स के लिए, GSD फ़ाइल तीसरे पक्ष के इंजीनियरिंग टूल द्वारा आवश्यक कॉन्फ़िगरेशन डेटा प्रदान करती है।
व्यावहारिक रूप से, ET 200L-SC किसी भी IEC 61158-अनुरूप PROFIBUS DP मास्टर के साथ काम करता है, जिसमें श्नाइडर इलेक्ट्रिक, बेकहोफ, फीनिक्स कॉन्टैक्ट और अन्य के मास्टर्स शामिल हैं।
Q2: मॉड्यूल को 32 चैनलों तक विस्तार योग्य बताया गया है। क्या -1BH11-0XB0 इलेक्ट्रॉनिक ब्लॉक 32 चैनलों के लिए पर्याप्त है, या कोई बड़ा इलेक्ट्रॉनिक ब्लॉक मौजूद है?
6ES7132-1BH11-0XB0 इलेक्ट्रॉनिक ब्लॉक स्वयं पूर्ण 32-चैनल विस्तारित कॉन्फ़िगरेशन को संभालता है — किसी बड़े वेरिएंट की आवश्यकता नहीं है।
इलेक्ट्रॉनिक ब्लॉक की आंतरिक प्रोसेसिंग और PROFIBUS संचार संसाधन विस्तारित 32-चैनल I/O मैप के लिए आकार के हैं।
विस्तार पूरी तरह से भौतिक है: विस्तार टर्मिनल ब्लॉक जोड़ने से इलेक्ट्रॉनिक ब्लॉक अपग्रेड की आवश्यकता के बिना वायरिंग क्षमता दोगुनी हो जाती है।
एकल PROFIBUS पते पर 32 से अधिक आउटपुट की आवश्यकता वाले सिस्टम के लिए, दूसरे PROFIBUS पते पर एक दूसरे ET 200L-SC स्टेशन की आवश्यकता होती है।
Q3: आउटपुट प्रतिक्रिया समय क्या है — PROFIBUS डेटा आने के बाद आउटपुट कितनी जल्दी स्विच करता है?
6ES7132-1BH11-0XB0 का ट्रांजिस्टर आउटपुट स्विचिंग समय 0.1 से 1ms की सीमा में होता है, जिस क्षण नया आउटपुट डेटा PROFIBUS रिसीव बफर से लोड होता है, तब से आउटपुट टर्मिनल की स्थिति बदलने तक।
S7 CPU आउटपुट बिट परिवर्तन से फील्ड टर्मिनल परिवर्तन तक कुल विलंबता में PROFIBUS DP बस साइकिल समय (आमतौर पर कॉन्फ़िगरेशन के आधार पर 1–10ms) और S7 CPU की आउटपुट इमेज अपडेट मैकेनिज्म शामिल है।
समय-संवेदनशील आउटपुट स्विचिंग आवश्यकताओं के लिए, PROFIBUS DP बस साइकिल समय और CPU कॉन्फ़िगरेशन प्रमुख कारक हैं; इलेक्ट्रॉनिक ब्लॉक का अपना स्विचिंग समय तुलनात्मक रूप से छोटा है।
Q4: क्या कमीशनिंग के दौरान STEP 7 प्रोग्रामिंग इंटरफ़ेस से 6ES7132-1BH11-0XB0 के आउटपुट को जबरन चालू या बंद किया जा सकता है?
हाँ। STEP 7 और TIA Portal ET 200L-SC मॉड्यूल सहित PROFIBUS DP स्लेव के लिए I/O फ़ोर्सिंग का समर्थन करते हैं।
ऑनलाइन मॉनिटरिंग मोड में, व्यक्तिगत आउटपुट चैनलों को कमीशनिंग सत्यापन के लिए एक विशिष्ट स्थिति (0 या 1) पर मजबूर किया जा सकता है — नियंत्रण कार्यक्रम को सक्रिय संचालन में डालने से पहले प्रत्येक सोलनॉइड वाल्व, कॉन्टैक्टर, या इंडिकेटर की सही प्रतिक्रिया की जांच करना।
जबरन आउटपुट प्रोग्राम के सामान्य आउटपुट मानों को ओवरराइड करते हैं और अप्रत्याशित एक्चुएटर स्थितियों को रोकने के लिए सामान्य उत्पादन में लौटने से पहले उन्हें साफ़ किया जाना चाहिए।
Q5: क्या -0XB0 प्रत्यय इस मॉड्यूल के एक विशिष्ट उत्पाद वेरिएंट या क्षेत्र को इंगित करता है?
सीमेंस SIMATIC उत्पाद नंबरिंग के भीतर, ऑर्डर नंबर का अंतिम भाग (यहां -0XB0) उत्पाद संशोधन, पैकेजिंग प्रकार, या अनुमोदन वेरिएंट की पहचान करता है।
इस मॉड्यूल पर -0XB0 प्रत्यय मानक उत्पादन संस्करण को विशेष प्रमाणपत्रों के बिना दर्शाता है ("XB" तत्व आमतौर पर मानक अंतरराष्ट्रीय अनुमोदन और पैकेजिंग को इंगित करता है)।
विशिष्ट बाजार या अनुमोदन आवश्यकताओं के लिए -0AB0, -0XA0, या अन्य प्रत्यय वाले वेरिएंट मौजूद हैं।
विशेष वातावरण (Ex जोन, समुद्री, आदि) के बाहर मानक औद्योगिक स्वचालन अनुप्रयोगों के लिए, -0XB0 वेरिएंट मानक चयन है।
