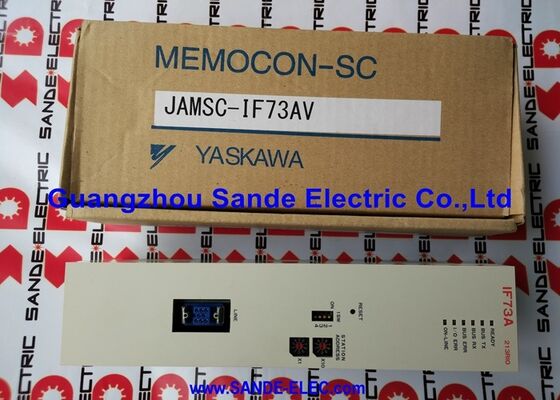

यास्कावा JAMSC-IF73AV | MEMOCON-SC CPU इंटरफ़ेस मॉड्यूल — स्थापित-आधार PLC प्रतिस्थापन

MEMOCON-SC सीरीज़ — यह मॉड्यूल क्या है

JAMSC-IF73AV यास्कावा की MEMOCON-SC PLC सीरीज़ का एक CPU इंटरफ़ेस मॉड्यूल है — JAMSC मॉड्यूल परिवार जो स्थापित यास्कावा MEMOCON-SC प्रोग्रामेबल कंट्रोलर सिस्टम के नियंत्रण कोर का निर्माण करता है। JAMSC सीरीज़ के भीतर IF पदनाम CPU और इंटरफ़ेस-स्तरीय मॉड्यूल को I/O और संचार मॉड्यूल से अलग करता है जो समान रैक को भरते हैं।

MEMOCON-SC प्लेटफ़ॉर्म का मशीन टूल नियंत्रण, औद्योगिक स्वचालन और गति समन्वय अनुप्रयोगों में व्यापक रूप से उपयोग किया गया था। इनमें से कई इंस्टॉलेशन उत्पादक सेवा में बने हुए हैं। जब MEMOCON-SC CPU इंटरफ़ेस मॉड्यूल विफल हो जाता है, तो नियंत्रण रैक निष्क्रिय हो जाता है और यह जिस मशीन का प्रबंधन करता है वह बंद हो जाती है — उसी मॉड्यूल के साथ प्रतिस्थापन मौजूदा रैक लेआउट, प्रोग्राम और I/O कॉन्फ़िगरेशन को व्यापक नियंत्रण प्रणाली प्रतिस्थापन की आवश्यकता के बिना संरक्षित करता है।

AV प्रत्यय IF73 मॉड्यूल लाइन के भीतर एक विशिष्ट हार्डवेयर भिन्नता की पहचान करता है। विभिन्न प्रत्ययों वाले JAMSC सीरीज़ मॉड्यूल समान भौतिक उपस्थिति साझा कर सकते हैं जबकि आंतरिक कॉन्फ़िगरेशन में भिन्न होते हैं। प्रतिस्थापन की सोर्सिंग से पहले स्थापित मॉड्यूल के लेबल से पूर्ण भाग संख्या — JAMSC-IF73AV — की पुष्टि करें।

मुख्य विनिर्देश

विरासत CPU मॉड्यूल — बैटरी और प्रोग्राम प्रतिधारण

MEMOCON-SC CPU मॉड्यूल में एक अंतर्निहित बैटरी शामिल होती है जो पावर-ऑफ के दौरान मेमोरी में लैडर प्रोग्राम और मोशन प्रोग्राम को बनाए रखती है। MEMOCON-SC CPU मॉड्यूल के लिए YASKAWA दस्तावेज़ीकरण निर्दिष्ट करता है कि यदि "BAT ALM" संकेतक प्रज्वलित होता है, तो बैटरी को निर्दिष्ट प्रतिस्थापन प्रकार का उपयोग करके दो सप्ताह के भीतर बदला जाना चाहिए — विलंबित बैटरी प्रतिस्थापन से संग्रहीत प्रोग्राम सामग्री के नुकसान का खतरा होता है।

JAMSC-IF73AV को बदलते समय, प्रतिस्थापन इकाई पर बैटरी की स्थिति सत्यापित करें और कमीशनिंग प्रक्रिया के हिस्से के रूप में प्रोग्राम डेटा को स्थानांतरित या पुनर्स्थापित करें। CPU मॉड्यूल पर प्रोग्राम का नुकसान बैकअप से पुनः लोड करने या दस्तावेज़ीकरण से पुनर्निर्माण की आवश्यकता है।

चयन और मिलान

JAMSC-IF73AV प्रतिस्थापन के लिए, संगतता जांचें हैं:

• पूर्ण भाग संख्या मिलान: JAMSC-IF73AV — न केवल IF73 या कोई अन्य AV-प्रत्यय मॉड्यूल
• रैक स्थिति और कनेक्टर व्यवस्थास्थापित मॉड्यूल का
• कोई भी डॉटर बोर्ड या केबलमूल इंस्टॉलेशन में मॉड्यूल से जुड़े
• प्रोग्राम बैकअप स्थितिमूल मॉड्यूल को हटाने से पहले

अक्सर पूछे जाने वाले प्रश्न

Q1: JAMSC-IF73AV किस सिस्टम से संबंधित है?

JAMSC सीरीज़ यास्कावा का MEMOCON-SC PLC मॉड्यूल परिवार है। IF73AV मशीन टूल नियंत्रण, औद्योगिक स्वचालन और गति समन्वय अनुप्रयोगों में उपयोग किए जाने वाले MEMOCON-SC नियंत्रण रैक के लिए एक CPU इंटरफ़ेस मॉड्यूल है। यह I/O या संचार परिधीय के बजाय रैक के नियंत्रण कोर से संबंधित है।

Q2: JAMSC मॉड्यूल के लिए सटीक भाग संख्या मिलान क्यों महत्वपूर्ण है?

भौतिक रूप से समान दिखने वाले MEMOCON-SC मॉड्यूल में प्रत्यय भिन्नता के आधार पर अलग-अलग आंतरिक कॉन्फ़िगरेशन हो सकते हैं। एक अलग प्रत्यय वाला मॉड्यूल समान रैक स्थिति में सही ढंग से काम नहीं कर सकता है, भले ही वह भौतिक रूप से फिट हो। स्थापित मॉड्यूल के लेबल से विशेष रूप से JAMSC-IF73AV की पुष्टि करें।

Q3: क्या JAMSC-IF73AV को बदलने के लिए PLC प्रोग्राम को पुनः लोड करने की आवश्यकता है?

हाँ। PLC प्रोग्राम CPU मॉड्यूल की बैटरी-समर्थित मेमोरी में रहता है। एक प्रतिस्थापन मॉड्यूल स्थापित मशीन के प्रोग्राम के बिना आता है। हटाने से पहले मूल मॉड्यूल से प्रोग्राम का बैकअप लें — यदि बैकअप उपलब्ध है, तो स्थापना के बाद पुनः लोड करें। बैकअप के बिना, प्रोग्राम को दस्तावेज़ीकरण से पुनर्निर्मित किया जाना चाहिए।

Q4: प्रतिस्थापन से पहले और बाद में बैटरी पर क्या जांचा जाना चाहिए?

मॉड्यूल पर BAT ALM संकेतक बैटरी की स्थिति दिखाता है। यदि अलार्म सक्रिय है तो बैटरी को यास्कावा के निर्दिष्ट प्रतिस्थापन प्रकार का उपयोग करके बदलें। एक प्रतिस्थापन JAMSC-IF73AV स्थापित करते समय, प्रोग्राम डेटा लोड करने से पहले नए मॉड्यूल पर बैटरी के स्वस्थ होने की पुष्टि करें — प्रतिस्थापन मॉड्यूल में एक कमजोर बैटरी बाद के बिजली व्यवधानों के दौरान डेटा हानि का खतरा पैदा करती है।

Q5: JAMSC-IF73AV कहाँ से प्राप्त किया जाता है?

यास्कावा MEMOCON-SC आफ्टरमार्केट — औद्योगिक PLC मरम्मत विशेषज्ञों और विरासत यास्कावा स्वचालन पार्ट्स डीलरों के माध्यम से। मॉड्यूल बंद कर दिया गया है और केवल एक्सचेंज, नवीनीकरण, या अधिशेष चैनलों के माध्यम से उपलब्ध है। ऑर्डर करने से पहले स्थापित मॉड्यूल से पूर्ण भाग संख्या JAMSC-IF73AV की पुष्टि करें।
