| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | C98043-A7014-L2 |
भाग संख्याःC98043-A7014-L2
निर्माता:सीमेंस एजी (जर्मनी)
उत्पाद का प्रकार:फील्ड सप्लाई बोर्ड ️ डीसी मोटर उत्तेजना नियंत्रण (डीसी गति उत्तेजना)
उत्पाद परिवार:सिमोरेग डीसी ड्राइव सीरीज
कार्यःस्वतंत्र रूप से उत्तेजित DC मोटर क्षेत्र घुमाव के लिए नियंत्रित DC वोल्टेज आपूर्ति
उत्पादन की स्थितिःनिर्माता द्वारा बंद
उत्पत्ति का देश:जर्मनी

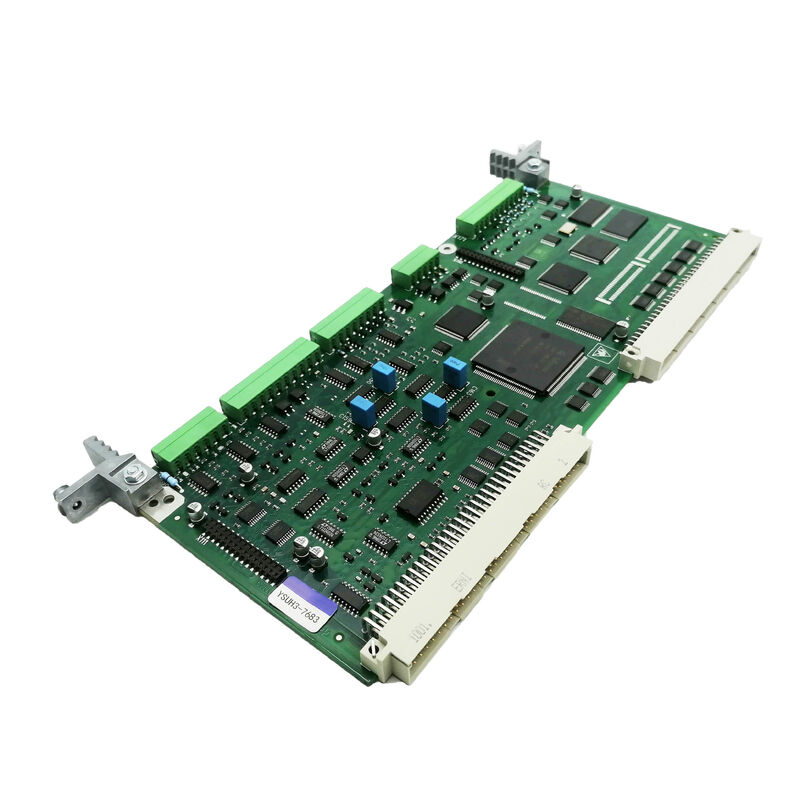

C98043-A7014-L2 Siemens SIMOREG DC ड्राइव सिस्टम के लिए DC क्षेत्र आपूर्ति (उत्तेजना) बोर्ड है। This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.
एक सही ढंग से काम कर रहे क्षेत्र आपूर्ति बोर्ड के बिना, एक अलग से उत्तेजित डीसी मोटर को आर्मचर आपूर्ति की स्थिति के बावजूद ऊर्जा नहीं दी जा सकती है,और ड्राइव किसी भी आर्मचर ऑपरेशन का प्रयास करने से पहले क्षेत्र हानि पर गलती होगी.
A7014 श्रृंखला के फील्ड सप्लाई बोर्ड SIMOREG C98043 बोर्ड परिवार में एक विशिष्ट स्थान पर हैं।
C98043 श्रृंखला बड़े पावर रेंज SIMOREG कन्वर्टर कॉन्फ़िगरेशन की सेवा करती है, जहां आर्मेचर धाराएं पर्याप्त हैं और फील्ड सप्लाई बोर्ड तदनुसार डिज़ाइन किया गया है।
A7014 पदनाम के भीतर L2 प्रत्यय इस विशिष्ट डिजाइन पीढ़ी की पहचान करता है, जिसमें इस उत्पादन चरण के लिए उपयुक्त घटक चयन और सर्किट परिष्करण शामिल हैं।
डीसी मोटर की गति नियंत्रण दो अलग-अलग चर पर काम करता हैः आर्मचर वर्तमान, जो टॉर्क को नियंत्रित करता है, और क्षेत्र वर्तमान जो प्रवाह को नियंत्रित करता है।क्षेत्र वर्तमान अपने नामित मूल्य पर बनाए रखा है और गति आर्मचर वोल्टेज के माध्यम से नियंत्रित है.
बेस स्पीड से ऊपर क्षेत्र-कमजोरी सीमा में क्षेत्र वर्तमान को धीरे-धीरे कम किया जाता है ताकि कम अधिकतम टोक़ पर उच्च घूर्णन गति की अनुमति दी जा सके।
C98043-A7014-L2 बोर्ड है जो क्षेत्र नियंत्रण के दोनों मोड निष्पादित करता हैः पूर्ण क्षेत्र को आधार गति पर और नीचे बनाए रखना, और आधार गति से ऊपर नियंत्रित क्षेत्र में कमी निष्पादित करना।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | C98043-A7014-L2 |
| निर्माता | सीमेंस एजी |
| उत्पाद का प्रकार | फील्ड सप्लाई बोर्ड (डीसी स्पीड उत्तेजना) |
| उत्पाद परिवार | सिमोरेग डीसी ड्राइव |
| कार्य | मोटर फील्ड वाइंडिंग के लिए नियंत्रित सीसी आपूर्ति |
| नियंत्रण | क्षेत्र वर्तमान विनियमन + क्षेत्र कमजोर |
| उत्पादन की स्थिति | बंद |
| मूल देश | जर्मनी |
अलग-अलग उत्तेजित डीसी मोटर में दो विद्युत रूप से स्वतंत्र घुमाव होते हैंः घूर्णी भाग में आर्मचर घुमाव, और स्थिर फ्रेम में क्षेत्र घुमाव।
क्षेत्र घुमावदार अपेक्षाकृत कम धारा है लेकिन उच्च प्रेरण है यह बिजली की आपूर्ति चालू होने के बाद पूरी तरह से स्थापित करने के लिए क्षेत्र धारा के लिए कई सेकंड लग सकते हैंक्षेत्र सर्किट के समय स्थिर के कारण.
C98043-A7014-L2 में थिरिस्टोर ब्रिज होता है जो AC आपूर्ति को फील्ड वाइंडिंग के लिए नियंत्रित DC आउटपुट में परिवर्तित करता है, साथ ही नियंत्रण इलेक्ट्रॉनिक्स जो इस आउटपुट को नियंत्रित करते हैं।
फ़ील्ड करंट लूप एक करंट ट्रांसफार्मर या शंट के माध्यम से बंद होता है जो वास्तविक फ़ील्ड करंट को मापता है और इस माप को बोर्ड के नियामक को वापस खिलाता है।नियामक सटीक रूप से आदेश दिया क्षेत्र वर्तमान बनाए रखने के लिए थाइरिस्टोर फायरिंग कोण समायोजित करता है.
क्षेत्र धारा का यह बंद-लूप नियंत्रण है जो सटीक क्षेत्र कमजोर करना संभव बनाता है। जैसे-जैसे गति आधार गति से ऊपर बढ़ती है, CUD1 नियंत्रक क्षेत्र धारा सेटपॉइंट को कम करता है।
C98043-A7014-L2 इस सेटपॉइंट से मेल खाने के लिए फील्ड करंट को सुचारू रूप से कम करता है, जिससे मोटर को और तेज करने की अनुमति मिलती है।
बोर्ड का प्रतिक्रिया समय और विनियमन की सटीकता सीधे प्रभावित करती है कि ड्राइव बेस स्पीड बिंदु के माध्यम से कितनी सुचारू रूप से संक्रमण करता है और यह कितनी कसकर फील्ड कमजोर प्रोफाइल का पालन करता है।
क्षेत्र आपूर्ति बोर्ड का सबसे सुरक्षा-महत्वपूर्ण कार्य क्षेत्र हानि का पता लगाना है। यदि क्षेत्र प्रवाह बोर्ड की विफलता के कारण क्षेत्र हानि की सीमा से शून्य या नीचे गिर जाता है,एक क्षेत्र घुमावदार दोष, या क्षेत्र की आपूर्ति में विफलता ️ मोटर का चुंबकीय प्रवाह खो जाता है।
एक गैर-प्रवाह मोटर जो कि एक सक्रिय आर्मचर आपूर्ति से जुड़ा हुआ है, प्रभावी वर्तमान नियंत्रण के बिना तेजी से बढ़ सकता है, संभावित रूप से खतरनाक गति तक पहुंच सकता है।
C98043-A7014-L2 निरंतर रूप से फ़ील्ड करंट की निगरानी करता है।
क्षेत्र का पता लगाया गया नुकसान ड्राइव की सुरक्षा श्रृंखला के माध्यम से एक तत्काल आर्मचर यात्रा को ट्रिगर करता है, एक भगोड़ा स्थिति विकसित होने से पहले आर्मचर की आपूर्ति को हटा देता है।
यह सुरक्षा किसी भी सॉफ्टवेयर लूप की तुलना में तेजी से प्रतिक्रिया करती है, इसे हार्डवेयर निगरानी के रूप में लागू किया गया है जो मुख्य नियंत्रण प्रोसेसर से स्वतंत्र रूप से कार्य करता है।
C98043-A7014-L2 को सीमेंस द्वारा बंद कर दिया गया है। यह अब सीमेंस के सक्रिय उत्पाद चैनलों के माध्यम से उपलब्ध नहीं है।टेस्ट किए गए स्पेयर बोर्ड रखने वाली विशेष डीसी ड्राइव की मरम्मत करने वाली कंपनियां मुख्य आपूर्ति स्रोत हैं।.
बोर्ड आमतौर पर वारंटी के साथ नवीनीकृत, कार्य-परीक्षण की गई स्थिति में आपूर्ति की जाती है। जब सोर्सिंग करते हैं, तो स्थापित बोर्ड के लेबल के खिलाफ एल-वैरिएंट (इस मामले में एल 2) की पुष्टि करें,चूंकि L2 और L1 श्रृंखला सर्किट कॉन्फ़िगरेशन में भिन्न हो सकती है.
Q1: SIMOREG ड्राइव फॉल्ट F036 (फील्ड करंट नियामक विचलन बहुत बड़ा) तुरंत स्टार्टअप पर दिखाता है। मोटर क्षेत्र घुमावदार प्रतिरोध मापा गया है और विनिर्देश के भीतर है।C98043-A7014-L2 दोष स्रोत हो सकता है?
एक पुष्ट-स्वस्थ क्षेत्र घुमाव के साथ, F036 स्टार्टअप बिंदुओं पर या तो क्षेत्र आपूर्ति या इसके माप सर्किट के लिए।C98043-A7014-L2 के इनपुट टर्मिनलों पर एसी आपूर्ति वोल्टेज की जाँच करें और किसी भी क्षेत्र फ्यूज बरकरार हैं की पुष्टि.
यदि आपूर्ति और फ्यूज अच्छे हैं, तो बोर्ड के आउटपुट पर फील्ड करंट माप संकेत की जांच करें, एक खुला या दोषपूर्ण माप पथ शून्य वास्तविक मूल्य पढ़ने का उत्पादन करता है,जिसे नियामक अधिकतम विचलन के रूप में व्याख्या करता है.
यदि माप सही है, तो A7014-L2 पर थाइरिस्टोर ब्रिज में अपर्याप्त या शून्य क्षेत्र धारा उत्पन्न करने वाली एक विफल डिवाइस हो सकती है।
Q2: C98043-A7014-L2 को "DC गति उत्तेजना बोर्ड" के रूप में वर्णित किया गया है। इस संदर्भ में "DC गति उत्तेजना" का क्या अर्थ है?
"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.
डीसी मोटर की गति नियंत्रण दोनों आर्मचर वर्तमान (टॉर्क) और क्षेत्र वर्तमान (प्रवाह/गति) पर निर्भर करता है।
फ़ील्ड सप्लाई बोर्ड ′′ "स्पीड उत्तेजना" बोर्ड ′′ सीधे फ़ील्ड करंट को प्रबंधित करके गति नियंत्रण में भाग लेता है, विशेष रूप से बेस स्पीड से ऊपर फ़ील्ड-कमजोरी रेंज में।
Q3: क्या C98043-A7014-L2 को C98043-A7004-L2 (मानक 6RA70 ड्राइव के लिए फील्ड सप्लाई बोर्ड) से बदला जा सकता है?
नहीं A7014 और A7004 श्रृंखला के फील्ड सप्लाई बोर्ड विभिन्न ड्राइव प्लेटफार्मों के लिए अलग-अलग उत्पाद हैं। A7004 श्रृंखला मानक SIMOREG 6RA70 ड्राइव की सेवा करती है,जबकि A7014 श्रृंखला बड़े SIMOREG कनवर्टर कॉन्फ़िगरेशन की सेवा करती है.
वे वर्तमान रेटिंग, सर्किट डिजाइन और भौतिक रूप कारक में भिन्न होते हैं। हमेशा स्थापित बोर्ड से मेल खाने वाली सटीक श्रृंखला और संस्करण का उपयोग करें।
A7014 की स्थिति में कम रेटेड A7004 स्थापित करने से फील्ड करंट क्षमता कम हो जाएगी और बोर्ड को संभावित नुकसान होगा।
Q4: C98043-A7014-L2 को बदलने के बाद, क्षेत्र वर्तमान मौजूद है लेकिन गति परिवर्तन के दौरान धीमी, दोलन प्रतिक्रिया दिखाता है। क्या समायोजित किया जाना चाहिए?
दोलन क्षेत्र वर्तमान प्रतिक्रिया CUD1 में क्षेत्र वर्तमान नियामक लाभ और मोटर के क्षेत्र सर्किट प्रेरण/प्रतिरोध विशेषताओं के बीच एक असंगतता दर्शाता है।बड़े डीसी मोटर्स के क्षेत्र सर्किट समय स्थिर कई सेकंड हो सकता है.
यदि बोर्ड की प्रतिस्थापन के बाद नियामक लाभों को पुनः दर्ज या मूल कमीशन डेटा के साथ जांच नहीं की गई थी, तो वे मोटर से मेल नहीं खा सकते हैं।CUD1 में क्षेत्र नियामक मापदंडों का उपयोग करें और पुष्टि करें कि वे मूल मूल्यों या मोटर के क्षेत्र घुमाव विनिर्देशों से मेल खाते हैं.
एक ऑटो-ट्यून अनुक्रम (यदि फर्मवेयर संस्करण इसका समर्थन करता है) लाभों की पुनः गणना करेगा।
Q5: ड्राइव एक निरंतर रोलिंग मिल अनुप्रयोग में है जहां क्षेत्र आपूर्ति बोर्ड को अधिकतम विश्वसनीयता होनी चाहिए।वहाँ एक आधुनिक उत्तराधिकारी उत्पाद है कि बंद कर दिया C98043-A7014-L2 की तुलना में विश्वसनीयता में सुधार कर सकता है?
ड्राइव आधुनिकीकरण से गुजरने के इच्छुक प्रतिष्ठानों के लिए, SINAMICS DCM (DC मास्टर) उच्च प्रदर्शन DC मोटर गति नियंत्रण के लिए सीमेंस का वर्तमान मंच है।SINAMICS DCM एक आंतरिक कार्य के रूप में फील्ड आपूर्ति को एकीकृत करता है.
उन साइटों के लिए जहां मौजूदा सिमोरैग हार्डवेयर को बनाए रखना बेहतर है,एक नियोजित बंद के दौरान क्षेत्र आपूर्ति बोर्ड की निवारक प्रतिस्थापन ️ सेवा में खराबी से पहले ️ सबसे अच्छी विश्वसनीयता रणनीति है, एक सत्यापित aftermarket C98043-A7014-L2 का उपयोग करके स्पेयर पार्ट के रूप में।
