SIEMENS 430/440/S120 इन्वर्टर/कन्वर्टर ड्राइवर बोर्ड IGD ट्रिगर बोर्ड A5E00714560 A5EOO71456O

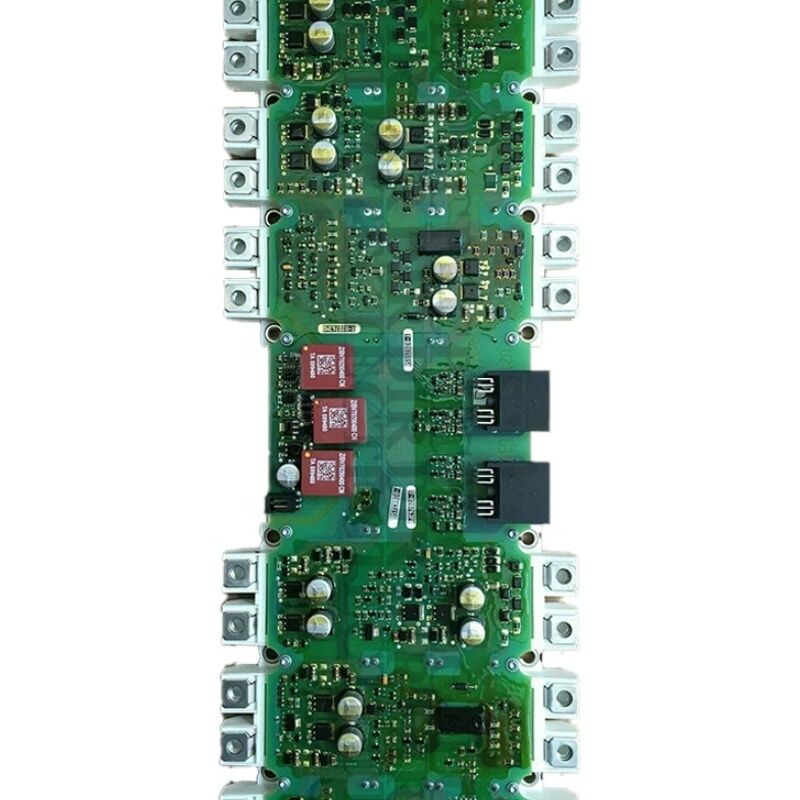

सीमेंस A5E00714560 ∙ SINAMICS IGD2/R4 ड्राइव बोर्ड ∙ चेसिस एसी ड्राइव इन्वर्टर अनुभाग के लिए पावर ब्लॉक मरम्मत

भाग संख्याःA5E00714560

GWE संदर्भःGWE:A5E00714560

निर्माता:सीमेंस एजी ️ Gerätewerk Erlangen, जर्मनी

अवलोकन

A5E00714560 A5E00714560 श्रृंखला का पहला सदस्य है। IGD2/R4 SINAMICS पावर ब्लॉक परिवार।यह दूसरी पीढ़ी के आईजीबीटी गेट ड्राइवर (आईजीडी 2) को आर 4 फॉर्म फैक्टर में एक मेल खाने वाले आईजीबीटी मॉड्यूल के साथ जोड़ता है, और SINAMICS G120, G120C, और G150 चेसिस ड्राइव के लिए इन्वर्टर पावर सेक्शन रिपेयर असेंबली के रूप में कार्य करता है।

श्रृंखला A5E00714560 से A5E00714563 तक चलती है, प्रत्येक SINAMICS चेसिस ड्राइव रेंज के भीतर एक विशिष्ट वोल्टेज और वर्तमान संयोजन को कवर करती है।A5E00714560 को अपने प्रत्यक्ष उत्तराधिकारी A5E36717797 के साथ Siemens के स्पेयर पार्ट्स क्रॉस-रेफरेंस दस्तावेज में सूचीबद्ध किया गया है. जब A5E00714560 उपलब्ध नहीं है, A5E36717797 नामित प्रतिस्थापन है, वही कार्य, अद्यतन गेट ड्राइवर हार्डवेयर।

IGD2 बोर्ड तीन समवर्ती कार्यों को संभालता हैः नियंत्रण इकाई के पीडब्ल्यूएम आदेशों को आईजीबीटी गेट पल्स में परिवर्तित करना, वेक्टर नियंत्रण एल्गोरिथ्म के लिए मोटर चरण वर्तमान माप को कंडीशनिंग करना,और दोषपूर्ण स्विचिंग घटनाओं को दबाने के लिए माइक्रोसेकंड में प्रतिक्रिया देने वाले हार्डवेयर डिसैच्युरेशन सुरक्षा को लागू करना.

प्रमुख विनिर्देश

A5E00714560 सीरीज ️ बोर्ड परिवार संदर्भ

A5E00714560-सीरीज के बोर्ड सभी IGD2/R4 असेंबली हैं जो एक ही भौतिक R4 फॉर्म फैक्टर और एक ही IGD2 गेट ड्राइवर आर्किटेक्चर साझा करते हैं।प्रत्येक भाग संख्या SINAMICS चेसिस ड्राइव लाइनअप के भीतर एक विशिष्ट शक्ति रेटिंग को संबोधित करती है. श्रृंखला में लगातार संख्याएँ ₹ A5E00714560, ₹ A5E00714561, ₹ A5E00714562, ₹ A5E00714563 विभिन्न वोल्टेज और वर्तमान संयोजनों को कवर करती हैं। वे विनिमेय नहीं हैं;आदेश देने से पहले हमेशा स्थापित बोर्ड के लेबल से विशिष्ट A5E संख्या की पुष्टि करें.

IGD2 गेट ड्राइवर फाइबर ऑप्टिक लिंक के माध्यम से SINAMICS कंट्रोल यूनिट के साथ संवाद करता है, जो उच्च वोल्टेज पावर सेक्शन और निम्न वोल्टेज कंट्रोल इलेक्ट्रॉनिक्स के बीच गैल्वानिक अलगाव प्रदान करता है।यह अलगाव सीयू को डीसी बस स्विचिंग ट्रांजिटर्स से बचाता है और पावर सेक्शन काम करते समय ड्राइव के नियंत्रण कार्यों तक सुरक्षित नैदानिक पहुंच की अनुमति देता है.

थर्मल इंटरफेस और स्थापना नोट

सभी IGD2/R4 पावर ब्लॉक इकट्ठे की तरह,A5E00714560 को IGBT मॉड्यूल बेस प्लेट और हीटसिंक सतह के बीच सही थर्मल इंटरफ़ेस सामग्री (TIM) के साथ ड्राइव हीटसिंक पर स्थापित किया जाना चाहिएटीआईएम को छोड़ने से आईजीबीटी-हीटसिंक जंक्शन पर थर्मल प्रतिरोध बढ़ जाता है और हीटसिंक खुद को ठंडा रहने पर भी समय से पहले अतितापक्रम दोष का कारण बनता है।विधानसभा को सुरक्षित करने से पहले सीमेंस के निर्दिष्ट प्रक्रिया के अनुसार टीआईएम लागू करें.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: ड्राइव F30021 या F30022 दिखाता है जिसमें कोई मोटर नहीं जुड़ा हुआ है। क्या A5E00714560 गलती हो सकती है?

हाँ. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. यह जांच कर जांचें कि क्या ड्राइव के चरण वर्तमान डिस्प्ले में शून्य से भिन्न मूल्य दिखाई देता है। एक शून्य से भिन्न रीडिंग A5E00714560 पर माप सर्किट की खराबी की पुष्टि करती है।

प्रश्न 2: उत्तराधिकारी A5E36717797 उपलब्ध है। क्या यह सीधे A5E00714560 को बदल सकता है?

A5E36717797 एक ही ड्राइव अनुप्रयोगों के लिए सीमेंस द्वारा नामित उत्तराधिकारी है। भौतिक माउंट, डीसी बस कनेक्शन, और फाइबर-ऑप्टिक इंटरफेस संगत हैं।स्थापना से पहले ड्राइव के फर्मवेयर संस्करण की पुष्टि करें नई पीढ़ी के आईजीडी2 बोर्ड की इलेक्ट्रॉनिक पहचान का समर्थन करता है.

प्रश्न 3: क्या प्रतिस्थापन A5E00714560 स्थापित करने से पहले IGBT मॉड्यूल को अलग से परीक्षण किया जाना चाहिए?

यदि मूल A5E00714560 आईजीबीटी दोष के कारण विफल हो गया है, तो प्रतिस्थापन स्थापित करने से पहले कारण की जांच की जानी चाहिए। डीसी बस पूर्व-चार्ज सर्किट, किसी भी स्न्यबर कैपेसिटर,और अस्थायी परिस्थितियों के लिए एसी इनपुट जो मूल आईजीबीटी मॉड्यूल पर तनाव हो सकता हैमूल कारण को संबोधित किए बिना एक नई असेंबली स्थापित करने से विफलता की पुनरावृत्ति का जोखिम होता है।

प्रश्न 4: A5E00714560 बाद के बाजार से उपलब्ध है लेकिन GWE दस्तावेज के बिना। क्या यह चिंता का विषय है?

सीमेंस की एरलैंगन सुविधा से जीडब्ल्यूई-ब्रांडेड बोर्ड कारखाने में इकट्ठे, मिलान किए गए गेट ड्राइवर और आईजीबीटी संयोजनों को इंगित करते हैं।जीवीई दस्तावेज के बिना बाद के बाजार के बोर्ड नवीनीकृत इकाइयों या तीसरे पक्ष के इकाइयों हो सकते हैंआपूर्तिकर्ता से एक कार्यात्मक परीक्षण प्रमाण पत्र मांगें जिसमें यह पुष्टि हो कि सभी गेट चैनलों और वर्तमान माप सर्किट को स्थापना से पहले सत्यापित किया गया है।

Q5: A5E00714560 स्थापित करने के बाद, ड्राइव चलता है लेकिन पूर्ण भार के 10 मिनट के भीतर A30031 (अतितापमान अलार्म) दिखाता है। हीटसिंक को छूने के लिए ठंडा है। इसका कारण क्या है?

A30031 ठंडे हीटसिंक के साथ स्थापना के तुरंत बाद लगभग हमेशा इसका मतलब है कि आईजीबीटी मॉड्यूल और हीटसिंक के बीच थर्मल इंटरफ़ेस सामग्री गायब थी या गलत तरीके से लगाई गई थी।असेंबली निकालें, दोनों सतहों को साफ करें, निर्दिष्ट प्रक्रिया के अनुसार ताजा टीआईएम लागू करें, और फिर से स्थापित करें।
