| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A5E00714561 |
भाग संख्या: A5E00714561
GWE आंतरिक संदर्भ: GWE:A5E00714561
निर्माता: सीमेंस एजी — गेरेटवर्क एरलांगेन (GWE), जर्मनी

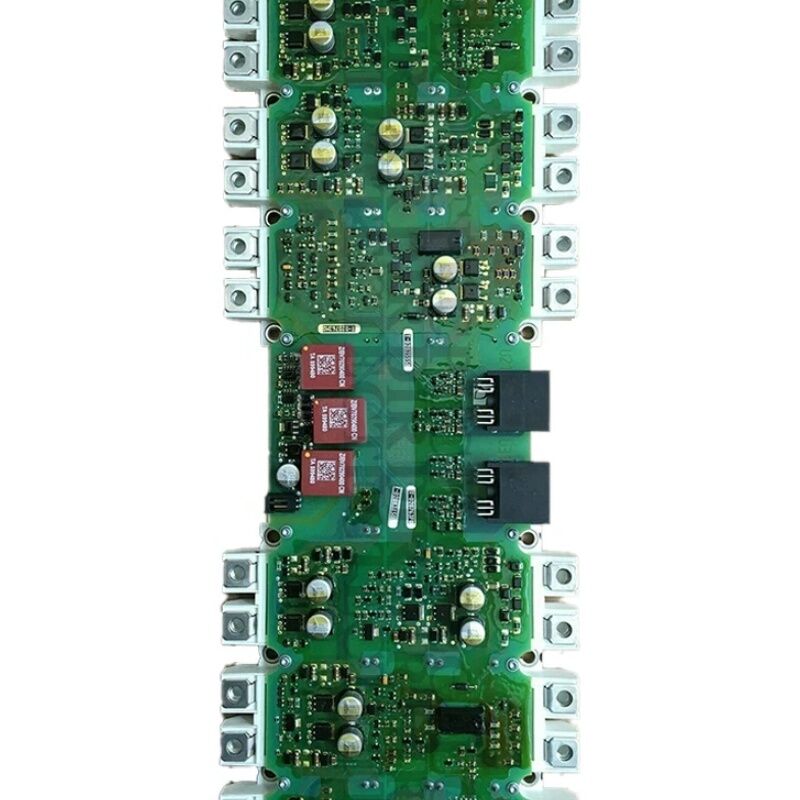

उत्पाद प्रकार: पावर ब्लॉक मरम्मत भाग — IGD2/R4 आईजीबीटी गेट ड्राइवर बोर्ड आईजीबीटी मॉड्यूल के साथ
A5E00714561 एक सिनैमिक्स पावर ब्लॉक मरम्मत असेंबली है — 380A आईजीबीटी मॉड्यूल (FS300R12KE3-S1) के साथ आपूर्ति की गई पूर्ण IGD2/R4 गेट ड्राइवर बोर्ड सिनैमिक्स S120, G120, और G150 चेसिस ड्राइव पावर ब्लॉक की सर्विसिंग के लिए।
यह वह असेंबली है जिसमें एक ही बदलने योग्य इकाई में इन्वर्टर अनुभाग की बुद्धिमत्ता और स्विचिंग पावर दोनों शामिल हैं: IGD2/R4 गेट ड्राइवर बोर्ड गेट ड्राइव पल्स, वर्तमान माप और हार्डवेयर सुरक्षा प्रदान करता है, जबकि FS300R12KE3-S1 आईजीबीटी मॉड्यूल उच्च-शक्ति स्विचिंग डिवाइस है जो डीसी बस ऊर्जा को नियंत्रित मोटर करंट में परिवर्तित करता है।
पूर्ण असेंबली पदनाम — IGD2/R4/480V/380A — ड्राइव के वोल्टेज वर्ग (480V एसी इनपुट, लगभग 650V डीसी बस उत्पन्न), रेटेड आउटपुट करंट (380A), और गेट ड्राइवर बोर्ड पीढ़ी (IGD2 दूसरी पीढ़ी आईजीबीटी गेट ड्राइवर, R4 फॉर्म फैक्टर) की पहचान करता है। 480V और 380A पर, यह पावर ब्लॉक 200–250kW वर्ग में सिनैमिक्स चेसिस ड्राइव मोटर मॉड्यूल की सेवा करता है — यह पावर स्तर बड़े पंप ड्राइव, कंप्रेसर स्टेशनों, एक्सट्रूडर लाइनों, बड़े पंखों और भारी-भरकम औद्योगिक प्रक्रिया अनुप्रयोगों में पाया जाता है।
यह इकाई मूल रूप से विशेष रूप से अधिकृत सीमेंस सेवा भागीदारों के लिए एक मरम्मत भाग के रूप में आपूर्ति की गई थी — इसे इन बड़े ड्राइव इकाइयों में पावर ब्लॉक प्रतिस्थापन के लिए अभिप्रेत एक फील्ड-सेवा असेंबली के रूप में सूचीबद्ध किया गया है।
भाग के आंतरिक संदर्भ में GWE उपसर्ग गेरेटवर्क एरलांगेन विनिर्माण सुविधा से इसकी उत्पत्ति की पुष्टि करता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A5E00714561 |
| GWE संदर्भ | GWE:A5E00714561 |
| निर्माता | सीमेंस एजी (GWE एरलांगेन) |
| उत्पाद प्रकार | IGD2/R4 गेट ड्राइवर बोर्ड + आईजीबीटी मॉड्यूल (पावर ब्लॉक मरम्मत) |
| वोल्टेज रेटिंग | 480V एसी |
| वर्तमान रेटिंग | 380A |
| आईजीबीटी मॉड्यूल | FS300R12KE3-S1 (380A / 400V एसी) |
| आयाम | ~510 × 190 × 60 मिमी |
| संगत ड्राइव | सिनैमिक्स S120, G120, G150 |
| उत्पादन स्थिति | बंद |
| उत्पत्ति का देश | जर्मनी |
IGD2 (दूसरी पीढ़ी आईजीबीटी गेट ड्राइवर) सर्किट बोर्ड है जो सीधे आईजीबीटी पावर मॉड्यूल पर बैठता है और ड्राइव की कंट्रोल यूनिट और पावर ट्रांजिस्टर के बीच पूर्ण इंटरफ़ेस प्रदान करता है।
IGD2/R4 बोर्ड पावर ब्लॉक में तीन अलग-अलग कार्य करता है:
गेट ड्राइव जनरेशन। कंट्रोल यूनिट (CU320, CU310, या समान) तीन-चरण इन्वर्टर ब्रिज में छह आईजीबीटी स्थितियों के लिए PWM स्विचिंग कमांड उत्पन्न करती है। IGD2 बोर्ड इन कमांडों को प्राप्त करता है और उन्हें वोल्टेज और वर्तमान पल्स में परिवर्तित करता है जो वास्तव में आईजीबीटी गेटों को स्विच करते हैं।
गेट ड्राइव के लिए सटीक समय, सही गेट वोल्टेज स्तर और नियंत्रित वृद्धि समय की आवश्यकता होती है — ऐसी विशेषताएं जो विशेष रूप से FS300R12KE3-S1 आईजीबीटी मॉड्यूल से मेल खाती हैं।
वर्तमान माप। IGD2 बोर्ड पावर ब्लॉक में सेंसर से मोटर चरण वर्तमान माप संकेतों को भी संसाधित करता है।
इन एनालॉग मापों को डिजिटल डेटा में परिवर्तित किया जाता है और ड्राइव के वेक्टर नियंत्रण एल्गोरिथम के लिए वर्तमान फीडबैक के रूप में कंट्रोल यूनिट में प्रेषित किया जाता है।
यहां सटीकता वह है जो टॉर्क नियंत्रण सटीकता निर्धारित करती है।
हार्डवेयर सुरक्षा। ड्राइव में सबसे तेज सुरक्षा — आईजीबीटी डिसेचुरेशन डिटेक्शन, माइक्रोसेकंड में प्रतिक्रिया — IGD2 बोर्ड पर लागू की जाती है।
जब कोई आईजीबीटी चालू होता है और उसका कलेक्टर-एमिटर वोल्टेज (VCE) सामान्य रूप से ढहने में विफल रहता है, तो IGD2 इसे टर्न-ऑन घटना के भीतर पता लगाता है और तुरंत सभी गेट पल्स हटा देता है।
कोई सॉफ्टवेयर लूप इस प्रतिक्रिया गति से मेल नहीं खा सकता है, और 380A पर, यह सुरक्षा दोष स्थितियों में आईजीबीटी विनाश के खिलाफ प्राथमिक रक्षा है।
FS300R12KE3-S1 एक पूर्ण तीन-चरण आईजीबीटी ब्रिज मॉड्यूल है जो 1200V डिवाइस वोल्टेज रेटिंग पर 300A (380A पीक क्षमता के साथ) रेटेड है, जो 480V एसी ड्राइव अनुप्रयोगों के लिए उपयुक्त है जहां डीसी बस वोल्टेज लगभग 650–700V है।
मॉड्यूल एक ही भौतिक पैकेज में तीन-चरण इन्वर्टर के सभी छह आईजीबीटी को रखता है।
यह आईजीबीटी मॉड्यूल वह है जिसके चारों ओर A5E00714561 असेंबली बनाई गई है।
IGD2/R4 गेट ड्राइवर बोर्ड विशेष रूप से FS300R12KE3-S1 की गेट आवश्यकताओं के लिए डिज़ाइन किया गया है — गेट कैपेसिटेंस, आवश्यक गेट वोल्टेज स्तर और इस विशिष्ट आईजीबीटी की स्विचिंग गति विशेषताएं गेट ड्राइवर सर्किट डिजाइन निर्धारित करती हैं।
जब A5E00714561 असेंबली स्थापित की जाती है, तो आईजीबीटी मॉड्यूल और उसके मिलान वाले गेट ड्राइवर दोनों को एक साथ बदल दिया जाता है, यह सुनिश्चित करते हुए कि गेट ड्राइव सर्किट हमेशा उस पावर डिवाइस के लिए सही ढंग से अनुकूलित हो जिसे वह चलाता है।
A5E00714561 मूल रूप से सीमेंस अधिकृत सेवा भागीदारों द्वारा स्थापना के लिए नामित किया गया था।
यह चेसिस-फॉर्मेट सिनैमिक्स ड्राइव में पावर ब्लॉक स्तर पर काम करने की सुरक्षा आवश्यकताओं को दर्शाता है।
किसी भी पावर ब्लॉक सेवा कार्य से पहले, निम्नलिखित शर्तों की पुष्टि की जानी चाहिए: एसी मेन सप्लाई अलग और लॉक आउट; डीसी बस को 50V से नीचे डिस्चार्ज किया गया है (अलगाव के बाद न्यूनतम 5 मिनट का इंतजार, माप द्वारा पुष्टि); IGD2 गेट ड्राइवर बोर्ड को संभालने के लिए पूर्ण ईएसडी सावधानियां।
प्रतिस्थापन असेंबली स्थापित करते समय, आईजीबीटी मॉड्यूल की थर्मल इंटरफ़ेस सामग्री को सीमेंस की निर्दिष्ट प्रक्रिया के अनुसार हीटसिंक संपर्क सतह पर लगाया जाना चाहिए। गलत या अनुपस्थित थर्मल इंटरफ़ेस कंपाउंड आईजीबीटी-हीटसिंक जंक्शन पर थर्मल प्रतिरोध को बढ़ाता है, जिसके परिणामस्वरूप भौतिक रूप से सही स्थापना के साथ भी लोड के तहत आईजीबीटी ओवरताप होता है।
Q1: सिनैमिक्स ड्राइव पूर्ण लोड पर F30022 (आईजीबीटी ओवरताप) दिखाता है। ड्राइव का हीटसिंक स्पर्श से ठंडा होने की पुष्टि की गई है। क्या A5E00714561 पावर ब्लॉक असेंबली दोष का स्रोत हो सकती है?
ठंडे हीटसिंक के साथ F30022 दृढ़ता से सुझाव देता है कि IGD2 बोर्ड पर आईजीबीटी तापमान सेंसर गलत रीडिंग ले रहा है — सेंसर स्वयं या IGD2 से इसका कनेक्शन खराब है, जिससे कृत्रिम रूप से उच्च तापमान रीडिंग हो रही है।
वैकल्पिक रूप से, आईजीबीटी मॉड्यूल और हीटसिंक के बीच थर्मल इंटरफ़ेस सामग्री गायब हो सकती है या गलत तरीके से लागू की जा सकती है, जिससे एक वास्तविक लेकिन स्थानीयकृत ओवरताप हो सकता है जो हीटसिंक बॉडी तक अभी तक नहीं पहुंचा है।
सेंसर दोष का निष्कर्ष निकालने से पहले थर्मल इंटरफ़ेस सामग्री की स्थिति का निरीक्षण करें।
Q2: A5E00714561 पावर ब्लॉक को बदलने के बाद, ड्राइव फॉल्ट F30001 (ओवरकरंट) बिना लोड के पहली बार चलने पर तुरंत ट्रिगर होता है। संभावित कारण क्या है?
पावर ब्लॉक प्रतिस्थापन के बाद पहली बार चलने पर तुरंत F30001 आमतौर पर नए IGD2 बोर्ड पर वर्तमान माप ऑफसेट समस्या का संकेत देता है।
ड्राइव का वर्तमान विनियमन फीडबैक के रूप में मापा गया मोटर करंट का उपयोग करता है — नए बोर्ड पर एक वर्तमान माप ऑफसेट ड्राइव को स्टैंडस्टिल पर भी स्पष्ट करंट देखने का कारण बनता है।
ड्राइव के वर्तमान ऑफसेट मापदंडों की जांच करें और यदि ड्राइव फर्मवेयर इसका समर्थन करता है तो वर्तमान माप अंशांकन रूटीन चलाएं।
साथ ही नए IGD2 बोर्ड पर वर्तमान सेंसर कनेक्टर के पूरी तरह से बैठे होने की पुष्टि करें।
Q3: A5E00714561 को एक उत्तराधिकारी उत्पाद के साथ बंद के रूप में सूचीबद्ध किया गया है। नए पावर ब्लॉक प्रतिस्थापन के लिए किस उत्तराधिकारी भाग का उपयोग किया जाना चाहिए?
सिनैमिक्स परिवार में IGD2/R4 480V/380A पावर ब्लॉक मरम्मत के लिए उत्तराधिकारी भाग A5E36717xxx श्रृंखला के IGD2 मरम्मत भागों में है, जो समान या उच्च वर्तमान आईजीबीटी मॉड्यूल के लिए अगली पीढ़ी के गेट ड्राइवर बोर्ड असेंबली का प्रतिनिधित्व करता है।
ड्राइव के सीरियल नंबर और वर्तमान सीमेंस स्पेयर पार्ट्स डेटाबेस के मुकाबले सटीक उत्तराधिकारी भाग संख्या की पुष्टि करें, क्योंकि उत्तराधिकारी मैपिंग स्थापित ड्राइव की विशिष्ट उत्पादन स्थिति पर निर्भर करती है।
Q4: क्या A5E00714561 पावर ब्लॉक असेंबली का उपयोग 380A/480V पर किसी भी सिनैमिक्स चेसिस ड्राइव में किया जा सकता है, या यह कुछ मोटर मॉड्यूल वेरिएंट के लिए विशिष्ट है?
A5E00714561 सिनैमिक्स मोटर मॉड्यूल वेरिएंट के लिए विशिष्ट है जो R4 फॉर्म फैक्टर में FS300R12KE3-S1 आईजीबीटी मॉड्यूल का उपयोग करते हैं।
सभी 380A/480V सिनैमिक्स मोटर मॉड्यूल एक ही आईजीबीटी मॉड्यूल प्रकार या एक ही R4 फॉर्म फैक्टर का उपयोग नहीं करते हैं — विभिन्न उत्पादन स्थितियां और पावर मॉड्यूल वेरिएंट विभिन्न आईजीबीटी उपकरणों का उपयोग कर सकते हैं।
स्थापना से पहले हमेशा स्थापित मोटर मॉड्यूल के सीरियल नंबर और उत्पादन स्थिति को A5E00714561 की प्रयोज्यता तालिका के मुकाबले क्रॉस-रेफरेंस करें।
Q5: ड्राइव में आईजीबीटी मॉड्यूल शॉर्ट सर्किट के रूप में विफल हो गया। क्या IGD2 गेट ड्राइवर बोर्ड भी क्षतिग्रस्त होने की संभावना है और क्या इसे आईजीबीटी के साथ बदलना होगा?
हाँ — जब कोई आईजीबीटी शॉर्ट सर्किट के रूप में विफल हो जाता है, तो फॉल्ट करंट पाथ में गेट सर्किट शामिल होता है। IGD2 बोर्ड पर गेट ड्राइवर सर्किट फॉल्ट ट्रांजिएंट ऊर्जा को अवशोषित करते हैं, जो गेट ड्राइवर आईसी, ऑप्टोकपलर या गेट रेसिस्टर को नुकसान पहुंचा सकते हैं, भले ही बोर्ड क्षतिग्रस्त न दिखे।
आईजीबीटी शॉर्ट-सर्किट से पीड़ित ड्राइव में एक नया आईजीबीटी मॉड्यूल स्थापित करना, बिना IGD2 गेट ड्राइवर बोर्ड को भी बदले, समझौता किए गए गेट ड्राइव वेवफॉर्म के कारण नए आईजीबीटी की तत्काल पुनः विफलता का जोखिम उठाता है।
A5E00714561 दोनों घटकों को एक मरम्मत असेंबली के रूप में एक साथ आपूर्ति करके इसे सही ढंग से संबोधित करता है।
