| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A5E00714563 |
भाग संख्याःA5E00714563
निर्माता:सीमेंस एजी (जर्मनी)
उत्पाद का प्रकार:SINAMICS पावर ब्लॉक ड्राइव बोर्ड IGD2 गेट ड्राइवर सीरीज
उत्पाद परिवार:SINAMICS इन्वर्टर पावर ब्लॉक मरम्मत भाग (A5E00714560 श्रृंखला)
गेट ड्राइवर पीढ़ीःIGD2 (दूसरी पीढ़ी के IGBT गेट ड्राइवर)

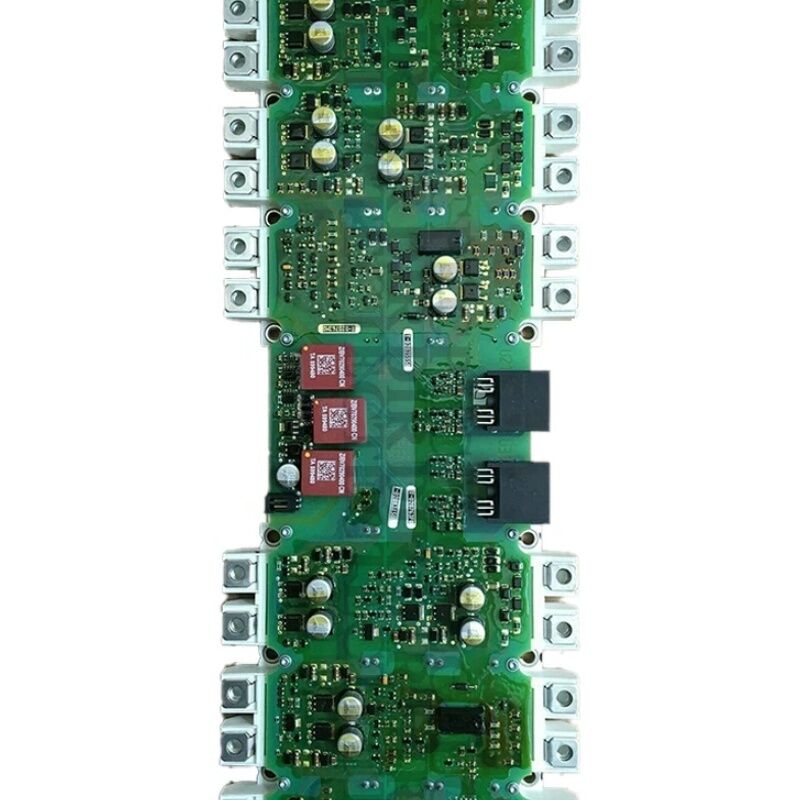

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150, और S120 चेसिस ड्राइव प्लेटफार्म।
इस श्रृंखला में A5E00714560, A5E00714561, A5E00714562, और A5E00714563 शामिल हैं, जिनमें से प्रत्येक SINAMICS चेसिस ड्राइव उत्पाद रेंज में एक विशिष्ट वोल्टेज वर्ग और वर्तमान रेटिंग संयोजन को संबोधित करता है।
A5E00714563 एक Siemens निर्मित मरम्मत भाग है जिसका उद्देश्य SINAMICS चेसिस ड्राइव के इन्वर्टर पावर ब्लॉक को बहाल करना है जब गेट ड्राइवर बोर्ड या संबंधित IGBT मॉड्यूल विफल हो जाता है।
A5E00714560 श्रृंखला के सभी सदस्यों के साथ, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.
A5E00714560-सीरीज़ के बोर्ड MICROMASTER ड्राइव में प्रयुक्त IGD1-आधारित पावर ब्लॉक से एक अलग पीढ़ी का प्रतिनिधित्व करते हैं।
IGD2 में उच्च गति वाले फाइबर ऑप्टिक इंटरफेस शामिल हैं जो SINAMICS कंट्रोल यूनिट (CU320, CU310, और इसी तरह के) के साथ संगत हैं, गेट डिसैचुरेशन डिटेक्शन प्रतिक्रिया में सुधार,और एक वर्तमान माप वास्तुकला SINAMICS वेक्टर नियंत्रण के बंद पाश वर्तमान विनियमन की आवश्यकताओं के अनुरूप.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A5E00714563 |
| निर्माता | सीमेंस एजी |
| उत्पाद का प्रकार | आईजीडी2 पावर ब्लॉक ड्राइव बोर्ड |
| उत्पाद परिवार | SINAMICS A5E00714560 श्रृंखला |
| गेट ड्राइवर पीढ़ी | आईजीडी2 |
| ड्राइव प्लेटफार्म | SINAMICS G120, G120C, G150, S120 |
| उत्पादन की स्थिति | बंद |
| मूल देश | जर्मनी |
A5E00714560 श्रृंखला में विभिन्न वोल्टेज और वर्तमान संयोजनों को कवर करने वाले कई बोर्ड शामिल हैं।श्रृंखला में 380A और 490A वर्तमान रेटिंग पर बोर्ड शामिल हैं, प्रत्येक विशिष्ट आईजीबीटी मॉड्यूल के साथ जोड़ा गया है जो उस शक्ति स्तर से मेल खाता है।
A5E00714563 सीरीज का विस्तार SINAMICS ड्राइव लाइनअप के भीतर विशिष्ट कॉन्फ़िगरेशनों को संबोधित करने के लिए करता है जो तुरंत आसन्न भाग संख्याओं द्वारा कवर नहीं किए जाते हैं।
इस श्रृंखला में प्रत्येक बोर्ड एक ही बुनियादी IGD2 गेट ड्राइवर वास्तुकला साझा करता हैः फाइबर ऑप्टिक SINAMICS नियंत्रण इकाई से PWM आदेश रिसेप्शन,IGBT ब्रिज पोजीशन में छह पोजीशन गेट पल्स जनरेशन और वितरण, हार्डवेयर desaturation का पता लगाने, और नियंत्रण इकाई के लिए द्विदिश धारा माप वापसी।
श्रृंखला में व्यक्तिगत भाग संख्याओं के बीच अंतर आईजीबीटी मॉड्यूल विनिर्देश में अंतर को दर्शाता है (विभिन्न वर्तमान रेटिंग,विभिन्न वोल्टेज वर्गों) और प्रत्येक आईजीबीटी डिवाइस के लिए कैलिब्रेट विशिष्ट गेट ड्राइव प्रतिरोध के मूल्यों और ड्राइवर वर्तमान क्षमताओं में.
आईजीडी2 पीढ़ी ने माइक्रोमास्टर 440 ड्राइव में प्रयुक्त आईजीडी1 के मुकाबले कई सुधार किए।IGD2 पर फाइबर ऑप्टिक इंटरफ़ेस उच्च डेटा दरों का समर्थन करता है जो SINAMICS प्लेटफॉर्म के तेज नियंत्रण चक्र समय के साथ संगत है.
जहां MICROMASTER 440 एक अपेक्षाकृत रूढ़िवादी पीडब्ल्यूएम नियंत्रण चक्र का उपयोग करता है, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.
IGD2 में निर्जंतुकीकरण का पता लगाने वाला सर्किट भी बेहतर गति और संवेदनशीलता के साथ काम करता है।
आईजीबीटी शॉर्ट सर्किट की खराबी के मामले में,IGD2 आईजीबीटी के प्रवाहकीय घटना के भीतर विफल चालू का पता लगाता है और भटकने वाले प्रेरणों से ओवरवोल्टेज स्पाइक्स से बचने के लिए वर्तमान गिरावट की दर को कम करने के लिए नरम बंद शुरू करता हैयह नरम बंद सुरक्षा विशेष रूप से SINAMICS चेसिस ड्राइव पावर रेंज में महत्वपूर्ण है,जहां आईजीबीटी धाराएं और संबंधित डीआई/डीटी बंद होने के दौरान महत्वपूर्ण प्रेरक वोल्टेज परिवर्तन उत्पन्न करते हैं.
सिनामिक्स चेसिस ड्राइव में एक आईजीडी2 पावर ब्लॉक को बदलने के लिए ड्राइव के पावर सेक्शन के अंदर काम करना आवश्यक है, जिसमें डीसी बस की पुष्टि की गई है और लॉक किया गया है।SINAMICS प्लेटफार्म में एक DC बस संकेतक एलईडी शामिल है यह संकेतक किसी भी पावर सेक्शन कार्य शुरू करने से पहले बंद होने की पुष्टि की जानी चाहिएएसी आपूर्ति को अलग करने के बाद, एक न्यूनतम डिस्चार्ज प्रतीक्षा समय (आमतौर पर पांच मिनट) का पालन किया जाना चाहिए,इसके बाद किसी भी पावर सेक्शन के घटकों को छूने से पहले सुरक्षित वोल्टेज स्तरों की पुष्टि करने के लिए एक कैलिब्रेटेड वोल्टमीटर के साथ डीसी बस वोल्टेज का प्रत्यक्ष माप.
A5E00714563 इकट्ठा ड्राइव हीटसिंक पर घुड़सवार है, IGBT मॉड्यूल बेस प्लेट हीटसिंक सतह के साथ थर्मल संपर्क में है।
स्थापना के दौरान इस संपर्क सतह पर थर्मल इंटरफेस सामग्री लागू की जानी चाहिए।फाइबर-ऑप्टिक केबलों को सही स्थानों पर फिर से जोड़ें ️ व्यक्तिगत केबल ध्रुवीयता से स्वतंत्र हैं लेकिन उन्हें सही ड्राइव अक्ष को सही गेट ड्राइवर बोर्ड स्थिति से जोड़ना होगा.
प्रश्न 1: आदेश देने से पहले एक विशिष्ट SINAMICS ड्राइव के लिए सही A5E00714563 की पुष्टि कैसे की जाती है?
स्थापित पावर ब्लॉक बोर्ड पर लेबल उस ड्राइव के लिए मूल रूप से निर्दिष्ट A5E भाग संख्या है।बोर्ड पर लेबल की जाँच करें कि विफल ️ उस लेबल पर A5E संख्या प्रतिस्थापन के लिए अंतिम संदर्भ है.
ड्राइव की रैंकिंग प्लेट से ड्राइव के पूर्ण प्रकार का नाम भी दर्ज करें।
Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.
Q2: एक SINAMICS G120 ड्राइव F30022 पर ट्रिप किया गया (जमीनी दोष का पता लगाया गया) बिना किसी लोड से जुड़ा हुआ। क्या A5E00714563 पावर ब्लॉक एक झूठी गलती उत्पन्न कर सकता है?
F30022 तब उत्पन्न होता है जब SINAMICS नियंत्रण इकाई तीन-चरण आउटपुट धाराओं में एक महत्वपूर्ण असंतुलन का पता लगाती है, जो ग्राउंड दोष के अनुरूप है।बिजली ब्लॉक के वर्तमान माप सर्किट इस पता लगाने के लिए इस्तेमाल चरण वर्तमान डेटा प्रदान करता है.
आईजीडी2 बोर्ड में एक विफल करंट माप चैनल कोई लोड कनेक्ट किए बिना भी एक स्पष्ट करंट असंतुलन का उत्पादन करता है, F30022 को ट्रिगर करता है। Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.
Q3: ड्राइव में F30021 (IGBT ओवरकंट्रेंट) दिखाई दिया और फिर पावर ब्लॉक में भौतिक रूप से क्षतिग्रस्त IGBT मॉड्यूल पाया गया।क्या प्रतिस्थापन A5E00714563 स्थापित करने से पहले नियंत्रण इकाई या किसी अन्य बोर्ड की जांच की जानी चाहिए??
एक IGBT शॉर्ट सर्किट घटना DC बस पर एक वोल्टेज क्षणिक बनाता है कि ड्राइव के आंतरिक वायरिंग के माध्यम से फैलता है। नियंत्रण इकाई के वोल्टेज आपूर्ति फ़िल्टरिंग कुछ सुरक्षा प्रदान करता है,लेकिन गंभीर गलती घटनाओं नियंत्रण इकाई के बिजली की आपूर्ति घटकों तनाव हो सकता है.
प्रतिस्थापन पावर ब्लॉक को स्थापित करने से पहले, नियंत्रण इकाई की 24 वी आपूर्ति विनिर्देश के भीतर है यह सत्यापित करने के लिए पावर ब्लॉक को डिस्कनेक्ट (यदि संभव हो) के साथ ड्राइव को चालू करें।प्री-चार्ज सर्किट की भी जाँच करें, डीसी बस फ्यूज, और किसी भी snubber कैपेसिटर है कि दोष क्षणिक के लिए उजागर किया गया हो सकता है.
प्रश्न 4: A5E00714563 को बंद कर दिया गया है। क्या A5E36717xxx श्रृंखला एक पुष्ट उत्तराधिकारी है?
A5E36717xxx श्रृंखला SINAMICS पावर ब्लॉक असेंबली की अगली पीढ़ी का प्रतिनिधित्व करती है और A5E00714560 श्रृंखला के उत्तराधिकारी परिवार के रूप में कार्य करती है। Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.
इसके उत्तराधिकारी में अगली पीढ़ी के IGD2 गेट ड्राइवर बोर्ड को शामिल किया गया है, जबकि उसी SINAMICS ड्राइव परिवार के साथ कार्यात्मक संगतता को बरकरार रखा गया है।
प्रश्न 5: क्या A5E00714563 को स्थापित करने से पहले परीक्षण किया जा सकता है ताकि यह सत्यापित किया जा सके कि यह क्षतिग्रस्त नहीं है?
ड्राइव चेसिस के बिना एक IGD2 पावर ब्लॉक का एक बुनियादी कार्यात्मक परीक्षण सरल नहीं है, क्योंकि बोर्ड को काम करने के लिए SINAMICS फाइबर ऑप्टिक इंटरफ़ेस और बिजली की आपूर्ति की आवश्यकता होती है।
The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.
यह उत्पादन ड्राइव में स्थापना से पहले उचित आश्वासन प्रदान करता है।
