भाग संख्याःA5E00825001
GWE आंतरिक संदर्भःGWE:A5E00825001
निर्माता:सीमेंस एजी ¥ Gerätewerk Erlangen (GWE), जर्मनी

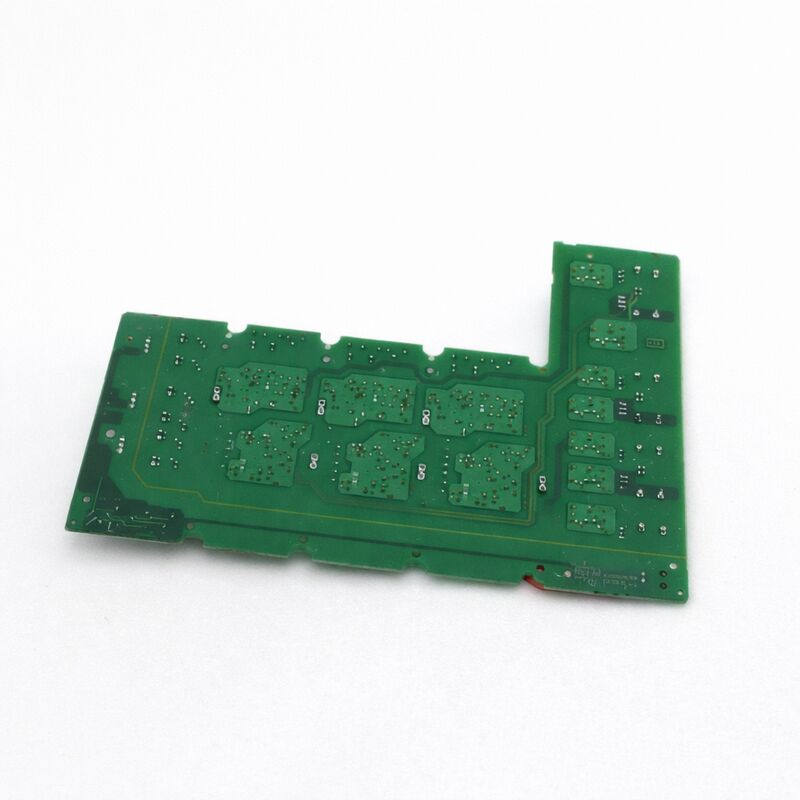

उत्पाद का प्रकार:आईजीबीटी ड्राइव बोर्ड IGD1/R3 पावर ब्लॉक मरम्मत विधानसभा
A5E00825001 Siemens MICROMASTER 440 और MICROMASTER 430 AC ड्राइव के लिए IGD1/R3 IGBT पावर ब्लॉक ड्राइव बोर्ड है।
यह एक पूर्ण मरम्मत असेंबली हैः पहली पीढ़ी के आईजीबीटी गेट ड्राइवर (आईजीडी 1) बोर्ड को एफएस300आर12केई 3-एस 1 आईजीबीटी पावर मॉड्यूल के साथ आपूर्ति की जाती है,एक ही प्रतिस्थापन ऑपरेशन में ड्राइव के इन्वर्टर पावर सेक्शन को बहाल करने के लिए आवश्यक सब कुछ प्रदान करना.
सीमेंस ने इस असेंबली का निर्माण Gerätewerk Erlangen की सुविधाओं में किया है ️ इसके आंतरिक संदर्भ में GWE उपसर्ग इस उत्पत्ति की पुष्टि करता है।
जीडब्ल्यूई के नामित भागों में सीमेंस द्वारा विधानसभा के लिए खरीदे गए तीसरे पक्ष के घटकों के विपरीत, सीमेंस के स्वयं के उत्पादन के ड्राइव पावर ब्लॉक असेंबली का प्रतिनिधित्व किया गया है।
यह आंतरिक उत्पादन वंश कसकर मेल खाने वाले गेट ड्राइवर और IGBT विशेषताओं में परिलक्षित होता है जो A5E00825001 को एक सामान्य विकल्प के बजाय कारखाने की गुणवत्ता वाला प्रतिस्थापन बनाते हैं।
यह बोर्ड 30 अप्रैल 2016 को बंद कर दिया गया क्योंकि माइक्रोमास्टर 440/430 प्लेटफॉर्म अपने जीवन चक्र के अंत में चला गया।कई साइटों के लिए जो 90 ≈ 132 kW रेंज में MM440 और MM430 ड्राइव चलाना जारी रखते हैं, बाद का बाजार ही एकमात्र आपूर्ति स्रोत बना हुआ है।
विशेष ड्राइव मरम्मत कंपनियों के पास परीक्षण किए गए एक्सचेंज असेंबली हैं, और इस भाग का उत्पादन बंद होने की तारीख से एक दशक से अधिक समय बाद भी औद्योगिक स्पेयर पार्ट्स के बाजार में सक्रिय रूप से कारोबार किया जाता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A5E00825001 |
| GWE संदर्भ | GWE:A5E00825001 |
| निर्माता | सीमेंस एजी (जीडब्ल्यूई एरलैंगन) |
| गेट ड्राइवर | आईजीडी1 (पहली पीढ़ी) |
| रूप कारक | R3 |
| वर्तमान रेटिंग | 210A |
| वोल्टेज रेटिंग | 400 वी एसी / 650 वी डीसी बस |
| आईजीबीटी सहित | FS300R12KE3-S1 (300A / 1200V) |
| भौतिक आकार | ~410 × 220 × 60 मिमी |
| ड्राइव अनुप्रयोग | एमएम४४० / एमएम४३०, ९०१३२ किलोवाट |
| बंद | 30/04/2016 |
| मूल देश | जर्मनी |
The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.
IGD1 गेट ड्राइवर बोर्ड सीधे FS300R12KE3-S1 IGBT मॉड्यूल पर लगाया जाता है, और संयुक्त विधानसभा ड्राइव के एल्यूमीनियम हीटसिंक पर बोल्ट,जो IGBT जंक्शन से स्विचिंग गर्मी को दूर ले जाता है.
210A निरंतर रेटिंग पर, A5E00825001 FS300R12KE3-S1 को 300A पीक करंट क्षमता से नीचे एक सार्थक derating पर संचालित करता है।
यह गिरावट जानबूझकर की गई है। 400V AC इनपुट पर ड्राइव का नामित आउटपुट करंट 90 ≈ 132 kW मोटर रेंज के अनुरूप है, और ड्राइव चेसिस का थर्मल पावर बजट ≈ हीटसिंक क्षेत्र,शीतलन वायु प्रवाह, परिवेश तापमान लिफाफा ️ IGBT मॉड्यूल की पूर्ण चोटी से नीचे व्यावहारिक निरंतर धारा सीमा सेट करता है।
डी-रेटिंग आईजीबीटी मॉड्यूल को थर्मल तनाव में डाले बिना एमएम440 की 150% अधिभार क्षमता (60 सेकंड तक) के लिए भी मार्जिन प्रदान करता है।
FS300R12KE3-S1 एक एकल मॉड्यूल पैकेज में इन्फिनियन का पूर्ण तीन-चरण IGBT ब्रिज है, जिसमें 300A का रेटेड कलेक्टर करंट और 1200V का कलेक्टर-एमिटर ब्रेकडाउन वोल्टेज है।
1200 वी डिवाइस रेटिंग 650 वी डीसी बस वोल्टेज के लिए पर्याप्त सुरक्षा मार्जिन प्रदान करती है, जो 400 वी एसी तीन-चरण आपूर्ति को सुधारने से उत्पन्न होती है।
एकल-पैक निर्माण ✓ तीन चरण के पुल के सभी छह IGBT एक मॉड्यूल में ✓ ड्राइव में थर्मल इंटरफेस कनेक्शन और आंतरिक बस कनेक्शन की संख्या को कम करता है,विनिर्माण विश्वसनीयता और क्षेत्र सेवा सरलता दोनों में सुधार.
सीमेंस के अप्रैल 2016 में उत्पादन समाप्त करने के बाद, इस शक्ति स्तर पर MM440 या MM430 ड्राइव पर निर्भर रहने वाली साइटों के पास दो बाद के बाजार के रास्ते हैंःएक औद्योगिक स्पेयर पार्ट्स डीलर से परीक्षण किए गए एक्सचेंज असेंबली की खरीद, या विफल A5E00825001 की बोर्ड स्तर की मरम्मत के लिए एक विशेषज्ञ ड्राइव मरम्मत कंपनी को संलग्न।
बोर्ड स्तर की मरम्मत तब संभव है जब आईजीबीटी मॉड्यूल बरकरार हो और आईजीडी1 गेट ड्राइवर सर्किट में खराबी होया क्षतिग्रस्त फाइबर ऑप्टिक इंटरफ़ेस सर्किट सभी घटक स्तर के दोष हैं कि प्रशिक्षित ड्राइव मरम्मत तकनीशियनों को संबोधित कर सकते हैं.
जब आईजीबीटी मॉड्यूल स्वयं में विफलता (शॉर्ट सर्किट या ओपन सर्किट) होती है, तो पूरी असेंबली को बदल दिया जाना चाहिए।
Q1: MM440 GX-फ्रेम 110kW में पावर-अप पर तुरंत दोष F0022 दिखाई देता है, एक रन कमांड दिए जाने से पहले। क्या A5E00825001 कारण है?
F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.
सबसे पहले A5E00825001 और ड्राइव के नियंत्रण बोर्ड के बीच सभी फाइबर ऑप्टिक केबलों की जाँच करें, दोनों छोरों पर कनेक्टर्स सहित।
एक दरार या दूषित फाइबर सबसे आम कारण है। यदि फाइबर अच्छी पुष्टि की जाती है और F0022 बनी रहती है, तो A5E00825001 पर IGD1 सर्किट विफल हो गया है।
Q2: A5E00825001 (210A) को उसी MM440/MM430 प्लेटफॉर्म के लिए A5E00825002 (260A) के साथ सूचीबद्ध किया गया है। यह क्या निर्धारित करता है कि एक विशिष्ट ड्राइव किस बोर्ड का उपयोग करता है?
दोनों बोर्ड MM440/MM430 रेंज के भीतर अलग-अलग पावर रेटिंग्स की सेवा करते हैं। 210A पर A5E00825001 90 ′′ 132 kW मॉडल की सेवा करता है,जबकि A5E00825002 260A पर 110 kW और ऊपर के मॉडल को बड़े GX-फ्रेम कॉन्फ़िगरेशन में सेवा देता है जहां उच्च DC बस धारा की आवश्यकता होती है.
आवश्यक विशिष्ट बोर्ड ड्राइव के क्रम संख्या द्वारा निर्धारित किया जाता है स्थापित ड्राइव के पावर सेक्शन में भौतिक रूप से केवल दो फॉर्म कारकों में से एक को समायोजित किया जाता है।
प्रतिस्थापन के आदेश देने से पहले हमेशा स्थापित बोर्ड के ए5ई नंबर को उसके स्वयं के लेबल से पुष्टि करें।
Q3: जब A5E00825001 को बदलते हैं, तो क्या किसी भी ड्राइव पैरामीटर को फिर से कैलिब्रेट करना आवश्यक है?
नहीं A5E00825001 कोई ड्राइव पैरामीटर स्टोर नहीं करता है। MM440/MM430 ड्राइव पैरामीटर नियंत्रण बोर्ड पर संग्रहीत हैं। बोर्ड को बदलने के बाद,ड्राइव सामान्य रूप से बूट करता है और किसी भी पुनर्मूल्यांकन कदम के बिना नियंत्रण बोर्ड से अपने मापदंडों को पढ़ता है.
हालांकि,यह सत्यापित करें कि फाइबर-ऑप्टिक कनेक्शन सही ढंग से बैठे हैं और उत्पादन भार को फिर से शुरू करने से पहले प्रतिस्थापन बोर्ड सही आउटपुट चरण धाराओं का उत्पादन करता है यह सुनिश्चित करने के लिए एक संक्षिप्त नो-लोड रन करें.
Q4: A5E00825001 को बदल दिया गया था लेकिन ड्राइव अब F0004 (उच्च तापमान) को मिनटों के भीतर पूर्ण भार पर दिखाता है। इसका कारण क्या है?
F0004 पूर्ण भार पर पावर ब्लॉक को बदलने के तुरंत बाद लगभग निश्चित रूप से FS300R12KE3-S1 मॉड्यूल की बेस प्लेट और हीटसिंक के बीच गलत या अनुपलब्ध थर्मल इंटरफेस सामग्री (टीआईएम) है।
सही टीआईएम आवेदन के बिना, आईजीबीटी जंक्शन से हीटसिंक तक थर्मल प्रतिरोध डिजाइन मूल्य से कई गुना अधिक है,और आईजीबीटी जंक्शन भार के तहत अतितापमान तक पहुँचता है, भले ही ही हीटसिंक केवल मध्यम गर्म महसूस करता है.
इकट्ठा निकालें, दोनों सतहों को साफ करें, और सीमेंस की स्थापना प्रक्रिया के अनुसार सही ढंग से टीआईएम को फिर से लागू करें।
Q5: 2016 के बाद से A5E00825001 बंद होने के साथ, क्या MM440 से SINAMICS G120 में अपग्रेड करने वाली साइट के लिए SINAMICS समकक्ष है?
SINAMICS G120 प्लेटफॉर्म में, समकक्ष पावर फ़ंक्शन G120 पावर मॉड्यूल द्वारा प्रदान किया जाता है, जो आवेदन के आधार पर PM240, PM250 या PM260 है।
स्रोत के लिए कोई अलग IGD1 बोर्ड नहीं है; G120 पावर मॉड्यूल को एक पूरी इकाई के रूप में प्रतिस्थापित किया गया है।
90 ̊132 kW MM440 से SINAMICS G120 में माइग्रेट करने वाले साइटों के लिए, उपयुक्त रेटिंग में G120 पावर मॉड्यूल (आमतौर पर PM240-2 या PM250-2 90 kW या 110 kW पर,400V) वर्तमान SINAMICS फर्मवेयर और हार्डवेयर समर्थन के साथ बराबर मोटर नियंत्रण प्रदर्शन प्रदान करता है.
