SIEMENS 430/440 INVERTER/CONVERTER DRIVER BOARD ट्रिगर बोर्ड A5E00825002 A5EOO825OO2

Siemens A5E00825002 ∙ IGD1/R3-BGR ड्राइव बोर्ड के साथ IGBT आउटपुट मॉड्यूल ∙ 480V / 650V DC / 260A

भाग संख्याःA5E00825002

निर्माता:सीमेंस एजी (जर्मनी)

उत्पाद का प्रकार:आउटपुट मॉड्यूल के साथ ड्राइव बोर्ड IGD1/R3-BGR IGBT गेट ड्राइवर

उत्पाद परिवार:MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

अवलोकन

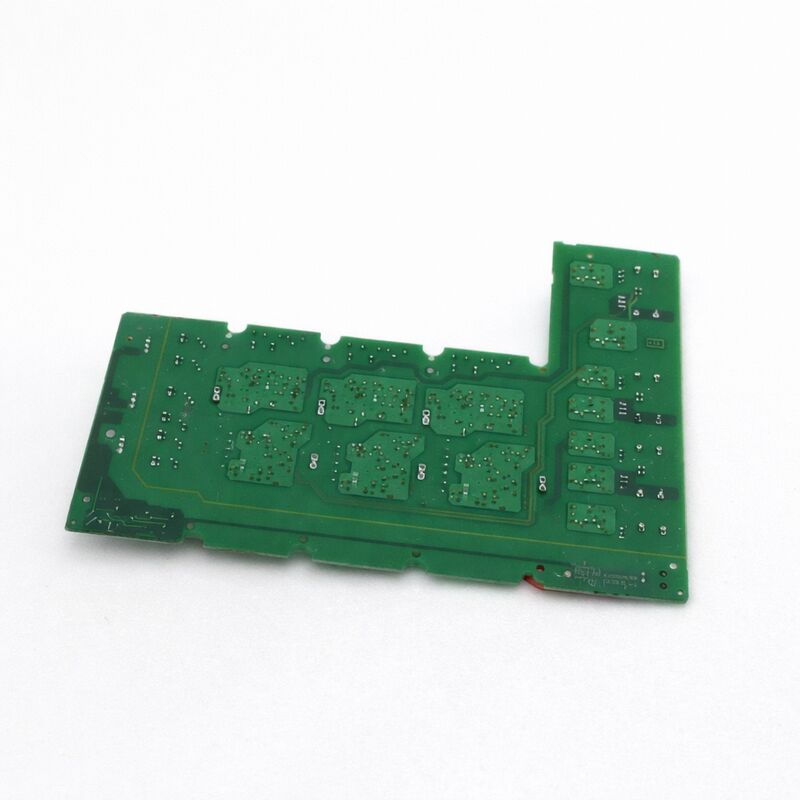

The A5E00825002 is the IGD1/R3-BGR drive board — the first-generation IGBT gate driver assembly complete with IGBT output modules — for Siemens MICROMASTER 440 and MICROMASTER 430 AC drives in the 110 kW class.

बोर्ड इस शक्ति स्तर पर MM440 के पावर सेक्शन का दिल है: यह गेट ड्राइवर सर्किट को ले जाता है जो इन्वर्टर IGBTs को चलाता है,वर्तमान माप पथ जो ड्राइव के वेक्टर नियंत्रण एल्गोरिथ्म में वापस खिलाता है, और आईजीबीटी मॉड्यूल स्वयं जो वास्तविक उच्च शक्ति एसी स्विच करते हैं।

110 kW (6SE6440-2UD41-1FA1 और इसी तरह के) पर MICROMASTER 440 कुछ सबसे अधिक मांग वाले निरंतर-कर्तव्य औद्योगिक अनुप्रयोगों में पाया जाता हैऔद्योगिक पंखे, और प्रक्रिया पंप जहां ड्राइव लंबी अवधि के लिए नामित शक्ति के करीब चलता है।

इस शक्ति स्तर पर, कम शक्ति वाले MM440 वेरिएंट की तुलना में IGBT गेट ड्राइवर और मॉड्यूल असेंबली का भौतिक आकार काफी बढ़ जाता है।

A5E00825002 इसका प्रतिबिंबित करता हैः R3-BGR फॉर्म फैक्टर छोटे फ्रेम आकारों में उपयोग किए जाने वाले R-सीरीज बोर्डों की तुलना में एक बड़ा, अधिक पर्याप्त असेंबली है।

R3-BGR नामकरण में "BGR" प्रत्यय इस IGBT और वर्तमान रेटिंग संयोजन के लिए विशिष्ट बोर्ड संशोधन की पहचान करता है।

It distinguishes this board from the closely related A5E00825001 — which serves the 210A variant at the same 480V/650VDC bus — confirming that the 260A rating is specific to the A5E00825002 and the two boards are not interchangeable.

प्रमुख विनिर्देश

आईजीडी1 पहली पीढ़ी के आईजीबीटी गेट ड्राइवर

IGD1 पदनाम इस बोर्ड को सिमेंस की IGBT गेट ड्राइवर (IGD) श्रृंखला की पहली पीढ़ी के लिए SINAMICS और MICROMASTER ड्राइव के रूप में पहचानता है।

आईजीडी1 पीढ़ी ने बुनियादी वास्तुकला स्थापित की जो बाद में सिनामिक्स एस120 और सिनामिक्स जी120 चेसिस प्लेटफार्मों में इस्तेमाल की गई आईजीडी2 में विकसित हुई।

IGD1 बाद की पीढ़ियों के समान कार्य करता हैः यह फाइबर ऑप्टिक लिंक के माध्यम से ड्राइव की नियंत्रण इकाई से पीडब्ल्यूएम स्विचिंग कमांड प्राप्त करता है,तीन चरण पुल में छह IGBT पदों में से प्रत्येक के लिए गेट आवेगों उत्पन्न करता है, और गेट ड्राइवर के फीडबैक पथ के माध्यम से desaturation (overcurrent detection) के लिए प्रत्येक IGBT की निगरानी करता है।

नियंत्रण बोर्ड और आईजीडी1 के बीच फाइबर ऑप्टिक लिंक 650 वी डीसी बस पर कम वोल्टेज नियंत्रण इलेक्ट्रॉनिक्स और उच्च वोल्टेज पावर सेक्शन के बीच गैल्वानिक अलगाव प्रदान करता है,यह अलगाव सुरक्षा के लिए आवश्यक है और नियंत्रण इलेक्ट्रॉनिक्स में उच्च आवृत्ति स्विचिंग शोर को फैलाने से रोकने के लिए.

A5E00825002 अपने पीसीबी असेंबली के हिस्से के रूप में इस संचार पथ के लिए फाइबर ऑप्टिक इंटरफेस को शामिल करता है।

FS450R12KE3-S1 IGBT मॉड्यूल 260A पर

FS450R12KE3-S1 एक पूर्ण तीन-चरण IGBT ब्रिज मॉड्यूल 450A निरंतर (1200V VCES) पर रेटेड है, जिसका उपयोग A5E00825002 में 260A ऑपरेटिंग करंट पर किया जाता है।यह गिरावट जानबूझकर है ️ मॉड्यूल को अपने पीक वर्तमान रेटिंग से नीचे चलाने से थर्मल जीवन का विस्तार होता है, लोड ट्रांजिट के दौरान जंक्शन तापमान की यात्रा को कम करता है, और 60 सेकंड के अंतराल पर MM440 की 150% ओवरलोड क्षमता के दौरान क्षणिक अधिभार के खिलाफ मार्जिन प्रदान करता है।

480 वी एसी इनपुट पर, डीसी बस लगभग 650 वी डीसी पर बैठती है।

FS450R12KE3-S1 के 1200V VCES इस बस वोल्टेज पर पर्याप्त वोल्टेज मार्जिन प्रदान करता है, जो ड्राइव के आउटपुट रिएक्टर और केबल इंडक्टेंस द्वारा उत्पन्न टर्न-ऑफ वोल्टेज स्पाइक्स के लिए खाता है।

सीमेंस ने इस बस वोल्टेज के लिए 1200V डिवाइस को ठीक इसलिए निर्दिष्ट किया क्योंकि ड्राइव के नामित आउटपुट स्थितियों पर सुरक्षा मार्जिन लंबे IGBT सेवा जीवन के लिए आवश्यक है।

F022 दोष और A5E00825002

MM440 फेल कोड F022 जो कि नियंत्रण बोर्ड और IGD बोर्ड के बीच फाइबर ऑप्टिक इंटरफेस फेल को इंगित करता है, A5E00825002 के साथ जुड़े सबसे आम फेल कोडों में से एक है।

जब यह दोष 110kW MM440 में दिखाई देता है, ड्राइव के नियंत्रण बोर्ड ने फाइबर ऑप्टिक कनेक्शन के माध्यम से गेट ड्राइवर बोर्ड के साथ संचार खो दिया है।A5E00825002 और नियंत्रण बोर्ड के बीच के फाइबर ऑप्टिक केबलों का निरीक्षण करें: टूटे हुए फाइबर, दूषित कनेक्टर या फाइबर फटने के लिए पर्याप्त रूप से मोड़े गए केबलों की जांच करें।

क्षतिग्रस्त फाइबर F022 के कारण बोर्ड की खराबी से कहीं अधिक आम है।

यदि फाइबर कनेक्शन बरकरार हैं और F022 बनी हुई है, तो A5E00825002 पर गेट ड्राइवर सर्किट विफल हो गया है और बोर्ड को बदलने की आवश्यकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: MM440 110kW ड्राइव में F022 (फाइबर ऑप्टिक बोर्ड की खराबी) दिखाई देती है। A5E00825002 को नेत्रहीन निरीक्षण किया गया है और कोई भौतिक क्षति दिखाई नहीं देती है। बोर्ड को बदलने से पहले क्या जांच की जानी चाहिए?

F022 बिना किसी दृश्य भौतिक क्षति के लगभग हमेशा फाइबर ऑप्टिक केबल की समस्या होती है न कि बोर्ड की विफलता।A5E00825002 के कनेक्टर्स और नियंत्रण बोर्ड के कनेक्टर्स से प्रत्येक फाइबर ऑप्टिक केबल निकालें. केबल के छोरों को तेज प्रकाश के तहत जांचें ️ प्रदूषण, प्लास्टिक फाइबर जैकेट के दरार या टिप पर रंग परिवर्तन की तलाश करें।

प्रत्येक केबल के संचरण का परीक्षण एक साधारण एलईडी स्रोत और डिटेक्टर के साथ करें यदि उपलब्ध हो। किसी भी संदिग्ध केबल को बदलें। निष्कर्ष निकालने से पहले A5E00825002 बोर्ड विफल हो गया है।

Q2: A5E00825002 का रेटिंग 260A है लेकिन FS450R12KE3-S1 IGBT का रेटिंग 450A है। इतना बड़ा अंतर क्यों है?

आईजीबीटी का 450 ए रेटिंग एक नियंत्रित केस तापमान पर पल्स स्थितियों के तहत अपने पीक या पूर्ण अधिकतम कलेक्टर वर्तमान है।एक सील ड्राइव कैबिनेट के थर्मल रूप से प्रतिबंधित वातावरणइस मॉड्यूल से होने वाली व्यावहारिक निरंतर धारा, ड्राइव की वाहक आवृत्ति पर पीडब्ल्यूएम से होने वाले स्विचिंग हानि और ड्राइव की अधिभार क्षमता को ध्यान में रखते हुए काफी कम है।

A5E00825002 के 260A निरंतर रेटिंग MM440 ड्राइव चेसिस के लिए नामित परिवेश की परिस्थितियों में थर्मल रूप से टिकाऊ आउटपुट है, इन सभी कारकों को ध्यान में रखते हुए।260A और 450A के बीच हेडरूम ड्राइव के 150% अधिभार और मॉड्यूल दीर्घायु के लिए मार्जिन प्रदान करता है.

Q3: क्या A5E00825002 (260A) बोर्ड का उपयोग MM440 में किया जा सकता है जिसमें मूल रूप से A5E00825001 (210A) बोर्ड था?

नहीं ️ दोनों बोर्ड अलग-अलग ड्राइव रेटिंग्स (110 kW बनाम 210A से जुड़े कम रेटेड ड्राइव) की सेवा करते हैं। भौतिक माउंट समान दिखाई दे सकता है, लेकिन गेट ड्राइव कॉन्फ़िगरेशन,वर्तमान सेंसर कैलिब्रेशन, और नियंत्रण इंटरफेस पैरामीटर विशिष्ट ड्राइव वे सेवा के साथ मेल खाते हैं।

260A बोर्ड को 210A बोर्ड के आकार के ड्राइव में स्थापित करने से वर्तमान माप असंगतता उत्पन्न होती है, नियंत्रण बोर्ड का वर्तमान स्केलिंग गलत होगा, जिसके परिणामस्वरूप वर्तमान को सीमित करना गलत होगा,झूठी अतिप्रवाह दोषहमेशा एक प्रतिस्थापन आदेश देने से पहले स्थापित बोर्ड के लेबल पर सटीक A5E संख्या की पुष्टि करें।

Q4: A5E00825002 को बदलने के समय क्या IGBT मॉड्यूल और हीटसिंक के बीच थर्मल इंटरफेस सामग्री को भी लागू करना आवश्यक है?

हाँ, अपवाद के बिना. आईजीबीटी मॉड्यूल अपने बेस प्लेट के माध्यम से ड्राइव के एल्यूमीनियम हीटसिंक के साथ अंतरंग संपर्क बनाता है.

थर्मल इंटरफेस मटेरियल ाकार में एक चरण परिवर्तन यौगिक या पैड ाकार में दो सतहों के बीच सूक्ष्म वायु अंतराल को भरता है,IGBT जंक्शन से हीटसिंक तक थर्मल प्रतिरोध को नाटकीय रूप से कम करना.

उचित टीआईएम के बिना, पूर्ण भार के तहत आईजीबीटी जंक्शन तापमान हीटसिंक तापमान से दसियों डिग्री अधिक हो सकता है, आसानी से मॉड्यूल के पूर्ण अधिकतम जंक्शन तापमान तक पहुंच सकता है।

एक अतितापमान दोष (F0004 MM440) या समय से पहले IGBT विफलता का परिणाम होगा। स्थापना के दौरान सीमेंस द्वारा निर्दिष्ट TIM आवेदन प्रक्रिया का पालन करें।

Q5: ड्राइव पहले बिना किसी समस्या के पूरे 110kW लोड पर चला। एक बिजली आउटेज घटना के बाद, ड्राइव अब 50% से अधिक लोड स्तर पर F0001 (ओवरकंट) दिखाता है। क्या यह A5E00825002 है?

एक ओवरकंट्रेंट फॉल्ट थ्रेशोल्ड जो पावर इवेंट के बाद गिर जाता है विशेष रूप से एक विशिष्ट लोड प्रतिशत पर आमतौर पर इंगित करता है कि A5E00825002 में एक IGBT स्थिति आंशिक रूप से क्षतिग्रस्त हो गई है।

आईजीबीटी अभी भी संचालित और स्विच कर सकता है, लेकिन विघटित वीसीई (सैट) विशेषता के साथ, जिससे यह घटना से पहले की तुलना में कम धारा पर desaturate हो जाता है।गेट ड्राइवर के desaturation का पता लगाने सर्किट F0001 ट्रिगर जब यह इस असामान्य VCE का पता लगाता है ((sat).

पूर्ण भार दोष प्रकट करता है क्योंकि वर्तमान क्षतिग्रस्त सुरक्षा सीमा को ट्रिगर करने के लिए पर्याप्त उच्च है।

An oscilloscope measurement of the three motor phase currents during the fault will typically show asymmetry on one phase — pointing to the specific damaged IGBT position before full board replacement is decided.
