| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 6SE7038-6GL84-1JA1 |

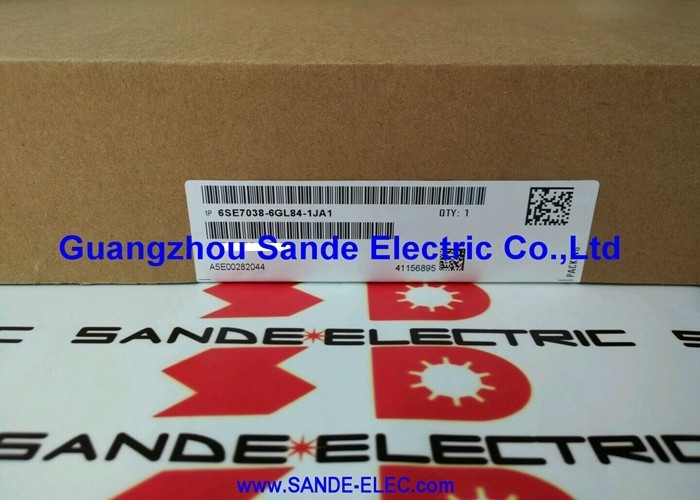

भाग संख्या: 6SE7038-6GL84-1JA1
निर्माता: सीमेंस एजी (जर्मनी)
उत्पाद प्रकार: PSU2 पावर सप्लाई बोर्ड (स्पेयर पार्ट)
उत्पाद श्रृंखला: SIMOVERT MASTERDRIVES (6SE70 श्रृंखला)
कार्य: बड़े चेसिस SIMOVERT ड्राइव के लिए आंतरिक सहायक बिजली की आपूर्ति
संगत डिज़ाइन: J, K, L, M (बड़े चेसिस प्रारूप कन्वर्टर्स और इनवर्टर)
उत्पत्ति का देश: जर्मनी
6SE7038-6GL84-1JA1 सीमेंस SIMOVERT MASTERDRIVES चेसिस ड्राइव के लिए PSU2 पावर सप्लाई बोर्ड है, जो डिज़ाइन कॉन्फ़िगरेशन J से M तक है — SIMOVERT 6SE70 ड्राइव श्रृंखला में सबसे बड़े भौतिक प्रारूप।
यह बोर्ड ड्राइव के नियंत्रण इलेक्ट्रॉनिक्स, गेट ड्राइव सर्किट और कूलिंग सिस्टम को पावर देने वाली विनियमित आंतरिक सहायक वोल्टेज उत्पन्न करता है।
एक चालू PSU2 के बिना, ड्राइव अपने किसी भी आंतरिक इलेक्ट्रॉनिक्स को सक्रिय नहीं कर सकता है — परिणाम एक पूरी तरह से अनुत्तरदायी इकाई है, भले ही एसी आपूर्ति की स्थिति कुछ भी हो।
SIMOVERT MASTERDRIVES सीमेंस की प्रमुख पूरी तरह से डिजिटल मॉड्यूलर एसी ड्राइव प्रणाली थी।
6SE7038 बेस पदनाम 6SE70 श्रृंखला में उच्च-शक्ति चेसिस को कवर करता है, और GL पदनाम बड़े-फ़्रेम वेरिएंट — डिज़ाइन J, K, L, और M — की पहचान करता है जो मल्टी-हंड्रेड-किलोवाट मोटर नियंत्रण के लिए आवश्यक उच्च आउटपुट करंट देने के लिए कई समानांतर IGBT असेंबली का उपयोग करते हैं।
ये ड्राइव रोलिंग मिलों, भारी क्रेन, बड़े सेंट्रीफ्यूज ड्राइव, जहाज प्रणोदन प्रणालियों, सीमेंट और खनन मिलों, और बड़े परीक्षण स्टैंड में पाए जाते हैं जहां उच्च निरंतर शक्ति और सटीक टॉर्क प्रतिक्रिया की आवश्यकता होती है।
इस पैमाने पर, आंतरिक सहायक बिजली की आपूर्ति एक महत्वपूर्ण उप-प्रणाली है।
PSU2 बोर्ड को एक साथ नियंत्रण प्रोसेसर, कई IGBT असेंबली के लिए गेट ड्राइव बायस रेल, फॉल्ट मॉनिटरिंग सर्किट और कूलिंग फैन कंट्रोल सिस्टम की आपूर्ति करनी चाहिए — सभी तंग वोल्टेज विनियमन और उच्च विश्वसनीयता के साथ।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | 6SE7038-6GL84-1JA1 |
| निर्माता | सीमेंस एजी |
| उत्पाद प्रकार | PSU2 पावर सप्लाई बोर्ड |
| उत्पाद श्रृंखला | SIMOVERT MASTERDRIVES 6SE70 |
| कार्य | आंतरिक सहायक बिजली की आपूर्ति |
| संगत डिज़ाइन आकार | J, K, L, M (बड़े चेसिस) |
| उत्पत्ति का देश | जर्मनी |
| उत्पादन स्थिति | बंद (आफ्टरमार्केट उपलब्ध) |
छोटे SIMOVERT चेसिस इकाइयों में, एक PSU1 बोर्ड सहायक बिजली की जरूरतों को संभालता है। जैसे-जैसे ड्राइव का आकार बढ़ता है, आंतरिक बिजली की मांगें बढ़ती हैं।
डिज़ाइन J से M इकाइयों में कई समानांतर IGBT मॉड्यूल होते हैं — प्रत्येक को सुरक्षित और स्वतंत्र स्विचिंग नियंत्रण के लिए अपने स्वयं के अलग गेट ड्राइव बिजली की आपूर्ति की आवश्यकता होती है।
इन बड़ी इकाइयों के लिए कूलिंग सिस्टम में अधिक जटिल बिजली नियंत्रण के साथ बड़े पंखे ऐरे शामिल होते हैं।
PSU2 बोर्ड को इन विस्तारित आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो डिज़ाइन J से M की मांग वाली अतिरिक्त अलग रेल और उच्च कुल सहायक बिजली क्षमता की आपूर्ति करता है।
PSU2 उपलब्ध बिजली को परिवर्तित करता है — ड्राइव की मुख्य एसी आपूर्ति से प्राप्त, या कुछ कॉन्फ़िगरेशन में, एक अलग सहायक आपूर्ति से — विनियमित डीसी रेल में जो आंतरिक सर्किट की सेवा करती है। इस विनियमन की गुणवत्ता सीधे ड्राइव प्रदर्शन को प्रभावित करती है।
गेट ड्राइव आपूर्ति रेल पर रिपल या सैग IGBT टर्न-ऑन और टर्न-ऑफ व्यवहार को बदलता है, जो बदले में मोटर करंट वेवफ़ॉर्म गुणवत्ता को प्रभावित करता है और सुरक्षात्मक शटडाउन को ट्रिगर कर सकता है।
बड़े SIMOVERT चेसिस ड्राइव में PSU2 विफलताएं कुछ तरीकों से प्रस्तुत होती हैं।
पावर-ऑन पर पूर्ण अनुत्तरदायित्व सबसे आम है। कोई डिस्प्ले नहीं, कोई पंखा नहीं, कोई रिले क्लिक नहीं।
ड्राइव पूरी तरह से अंधेरा है जिसमें एसी आपूर्ति की पुष्टि की गई है। यह एक पूर्ण PSU2 आउटपुट विफलता है।
स्टार्टअप पर रुक-रुक कर हार्डवेयर की खराबी। ड्राइव अपने बूट अनुक्रम को शुरू करता है, फिर एक आंतरिक आपूर्ति विफलता या हार्डवेयर विफलता कोड के साथ ट्रिप हो जाता है।
PSU2 वोल्टेज का उत्पादन कर रहा है, लेकिन अत्यधिक रिपल या कभी-कभी ड्रॉपआउट के साथ जो ड्राइव की आंतरिक निगरानी को ट्रिगर करता है।
अन्य मुद्दों के बिना कूलिंग-संबंधित खराबी।
यदि PSU2 का पंखा आपूर्ति आउटपुट नियंत्रण आपूर्ति चालू रहने पर विफल हो जाता है, तो ड्राइव अन्यथा सामान्य दिखाई देने पर कूलिंग बंद हो जाती है।
ड्राइव तब लोड के तहत हीटसिंक ओवरटेम्परेचर पर ट्रिप हो जाता है।
PSU2 विफलता की पुष्टि करने के लिए ड्राइव को ऊर्जावान होने पर बोर्ड के आउटपुट वोल्टेज को मापना आवश्यक है, उच्च-वोल्टेज वातावरण के लिए लागू सुरक्षा प्रक्रियाओं का पालन करते हुए।
SIMOVERT MASTERDRIVES डिज़ाइन J से M बड़े, उच्च-शक्ति ड्राइव हैं।
एसी मेन आइसोलेशन के बाद भी, डीसी बस कैपेसिटर खतरनाक चार्ज बनाए रखते हैं। अनिवार्य न्यूनतम डिस्चार्ज प्रतीक्षा अवधि (आइसोलेशन के कम से कम 5 मिनट बाद) का पालन किया जाना चाहिए।
किसी भी आंतरिक पहुंच से पहले डीसी बस वोल्टेज को उपयुक्त उपकरण का उपयोग करके 50V से नीचे पुष्टि की जानी चाहिए। इन इकाइयों पर काम साइट उच्च-वोल्टेज सुरक्षा प्रक्रियाओं और लागू विद्युत सुरक्षा नियमों का पालन करना चाहिए।
केवल प्रशिक्षित और अधिकृत विद्युत कर्मियों को आंतरिक पहुंच या बोर्ड-स्तरीय रखरखाव करना चाहिए।
SIMOVERT MASTERDRIVES प्लेटफॉर्म को SINAMICS प्लेटफॉर्म द्वारा प्रतिस्थापित किया गया है, लेकिन दुनिया भर में सेवा में SIMOVERT ड्राइव का स्थापित आधार बड़ा बना हुआ है। कई साइटों में अच्छी यांत्रिक स्थिति में ड्राइव हैं — मुख्य पावर सेक्शन बरकरार हैं, नियंत्रण सॉफ्टवेयर स्थिर है — जहां केवल PSU2 बोर्ड जैसे स्पेयर पार्ट्स को संचालन बनाए रखने के लिए आवश्यक हैं।
आफ्टरमार्केट पेशेवर औद्योगिक इलेक्ट्रॉनिक्स मरम्मत और विनिमय सेवाओं से परीक्षण किए गए, नवीनीकृत 6SE7038-6GL84-1JA1 बोर्ड प्रदान करता है।
कई बड़े SIMOVERT ड्राइव वाले साइटों के लिए, साइट पर कम से कम एक अतिरिक्त PSU2 बोर्ड रखना दृढ़ता से सलाह दी जाती है।
एक अतिरिक्त बोर्ड हाथ में न होने पर एक पूर्ण ड्राइव विफलता का मतलब हफ्तों का सोर्सिंग लीड टाइम है — अधिकांश संचालन सहन कर सकते हैं उससे कहीं अधिक लंबा।
Q1: पावर-ऑन के बाद, बड़ा SIMOVERT MASTERDRIVES बिल्कुल कोई प्रतिक्रिया नहीं दिखाता है — डिस्प्ले खाली, पंखे शांत, रिले सक्रिय नहीं। नैदानिक अनुक्रम क्या है?
पहले पुष्टि करें: ड्राइव इनपुट टर्मिनलों पर एसी आपूर्ति वोल्टेज सीमा के भीतर है, सभी आपूर्ति फ्यूज और ब्रेकर बरकरार हैं, और ड्राइव कैबिनेट के अंदर मुख्य आइसोलेशन स्विच बंद हैं। यदि एसी आपूर्ति मौजूद होने की पुष्टि की गई है और सभी सुरक्षा उपकरण बरकरार हैं, तो अगला कदम PSU2 बोर्ड के आउटपुट कनेक्टर पर आउटपुट वोल्टेज की जांच करना है।
पुष्टि की गई एसी इनपुट के साथ शून्य वोल्टेज आउटपुट सीधे PSU2 विफलता की ओर इशारा करता है।
Q2: क्या 6SE7038-6GL84-1JA1 सभी बड़े SIMOVERT MASTERDRIVES चेसिस आकारों में उपयोग किया जाने वाला एकमात्र PSU बोर्ड है?
6SE7038-6GL84-1JA1 PSU2 बोर्ड डिज़ाइन J से M तक कवर करता है। छोटे चेसिस SIMOVERT ड्राइव विभिन्न PSU वेरिएंट का उपयोग करते हैं (डिज़ाइन G या H तक के लिए PSU1, विशिष्ट इकाई के आधार पर)।
ऑर्डर करने से पहले विशिष्ट ड्राइव के डिज़ाइन पदनाम की पुष्टि करें — ड्राइव की रेटिंग प्लेट पर पाया जाता है। किसी भिन्न डिज़ाइन रेंज से PSU बोर्ड का उपयोग लक्ष्य ड्राइव के लिए सही सहायक वोल्टेज प्रदान नहीं करेगा।
Q3: ड्राइव 6SE7038-6GL84-1JA1 को बदलने के बाद सामान्य रूप से पुनरारंभ होता है, लेकिन कुछ मिनट चलने के बाद F030 (हार्डवेयर विफलता) पर ट्रिप हो जाता है। क्या PSU2 अभी भी समस्या है?
सफल पुनरारंभ के बाद F030 बताता है कि नया PSU2 लोड के तहत सीमांत वोल्टेज दे सकता है — शुरू में पर्याप्त लेकिन ड्राइव के आंतरिक लोड में वृद्धि होने पर सैगिंग।
चलने की स्थिति में PSU2 आउटपुट वोल्टेज को मापें और विनिर्देश के विरुद्ध तुलना करें। यदि वोल्टेज कम या दोलन कर रहे हैं, तो प्रतिस्थापन बोर्ड में स्वयं खराबी हो सकती है।
यदि वोल्टेज विनिर्देश के भीतर हैं, तो F030 एक असंबंधित मुद्दा हो सकता है — एक IGBT गेट ड्राइव बोर्ड विफलता, एक नियंत्रण बोर्ड विफलता, या एक तापमान निगरानी विफलता — जो PSU2 विफलता से पहले मौजूद थी और अब दिखाई दे रही है।
Q4: एक SIMOVERT J-फ़्रेम ड्राइव 18 वर्षों से सेवा में है। PSU2 अभी विफल हुआ है। क्या बोर्ड को बदलना लायक है, या पूरे ड्राइव को बदला जाना चाहिए?
18 साल पुराना J-फ़्रेम ड्राइव जिसमें पहली PSU2 विफलता है, उसमें अभी भी उसके पावर इलेक्ट्रॉनिक्स में महत्वपूर्ण शेष सेवा जीवन हो सकता है — ठीक से ठंडे ड्राइव में IGBT मॉड्यूल 20+ साल तक चल सकते हैं।
हालांकि, इस उम्र में डीसी बस कैपेसिटर अपने सेवा जीवन की सीमा के करीब होने की संभावना है और उनका निरीक्षण किया जाना चाहिए (कैपेसिटेंस और ईएसआर मापें)।
यदि कैपेसिटर सीमा पर हैं, और ड्राइव अन्यथा विश्वसनीय रहा है, तो एक निवारक कैपेसिटर प्रतिस्थापन के साथ PSU2 प्रतिस्थापन एक पूर्ण ड्राइव प्रतिस्थापन की तुलना में अधिक लागत प्रभावी हो सकता है।
यदि ड्राइव में कई विफलताएं हुई हैं, तो एक आधुनिक SINAMICS प्रतिस्थापन के मुकाबले कुल रखरखाव लागत प्रक्षेपवक्र का आकलन करें।
Q5: क्या 6SE7038-6GL84-1JA1 को बोर्ड पर एक विफल कैपेसिटर या फटे फ्यूज होने पर बदलने के बजाय मरम्मत की जा सकती है?
एक योग्य पावर इलेक्ट्रॉनिक्स तकनीशियन द्वारा बोर्ड-स्तरीय मरम्मत कुछ PSU2 विफलता मोड के लिए संभव है — विफल इलेक्ट्रोलाइटिक कैपेसिटर, फटे फ्यूजबल लिंक, या विफल असतत घटक सही उपकरण और योजना पहुंच के साथ मरम्मत योग्य हैं।
पेशेवर ड्राइव मरम्मत की दुकानें यह सेवा प्रदान करती हैं। जब कोई प्रतिस्थापन तुरंत उपलब्ध नहीं होता है तो बोर्ड की मरम्मत आमतौर पर प्रतिस्थापन बोर्ड को सोर्स करने की तुलना में तेज और सस्ती होती है।
मरम्मत किए गए बोर्ड को उत्पादन ड्राइव में सेवा में वापस आने से पहले लोड के तहत परीक्षण किया जाना चाहिए।
