| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | MC00160783M01 |
भाग संख्या: MC00160783M01

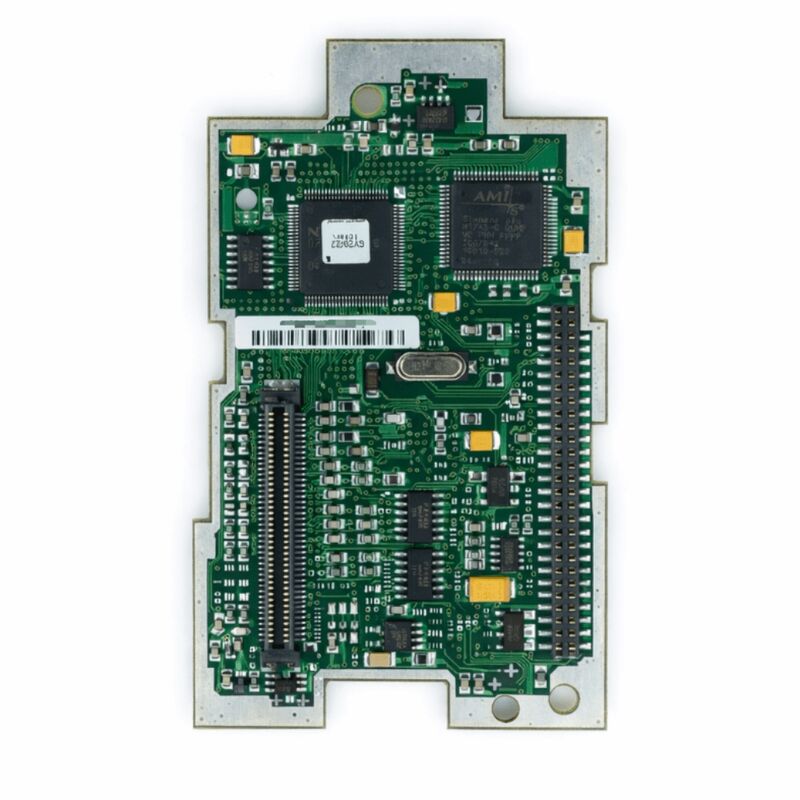

उत्पाद प्रकार: इन्वर्टर सीपीयू / आईओ कंट्रोल बोर्ड (एकीकृत नियंत्रण पीसीबी)
कार्य: औद्योगिक फ्रीक्वेंसी कन्वर्टर / इन्वर्टर सिस्टम के लिए केंद्रीय सीपीयू और इनपुट/आउटपुट इंटरफ़ेस नियंत्रण बोर्ड
अनुप्रयोग: औद्योगिक एसी मोटर वेरिएबल स्पीड ड्राइव, फ्रीक्वेंसी इन्वर्टर, ऑटोमेशन ड्राइव सिस्टम
MC00160783M01 औद्योगिक वेरिएबल फ्रीक्वेंसी ड्राइव (VFD) और इन्वर्टर सिस्टम के लिए डिज़ाइन किया गया एक एकीकृत सीपीयू और I/O नियंत्रण प्रिंटेड सर्किट बोर्ड है। एक आधुनिक औद्योगिक इन्वर्टर की वास्तुकला में, सीपीयू आईओ नियंत्रण बोर्ड परिचालन कोर होता है: यह ड्राइव के प्रोसेसर को एक साथ लाता है — जो मोटर नियंत्रण एल्गोरिदम, पैरामीटर प्रबंधन और संचार प्रोटोकॉल चलाता है — इनपुट/आउटपुट इंटरफ़ेस सर्किट्री के साथ जो ड्राइव को व्यापक ऑटोमेशन सिस्टम से जोड़ता है।
एकल बोर्ड पर, सीपीयू आईओ नियंत्रण कार्ड मोटर नियंत्रण के लिए आवश्यक रीयल-टाइम कम्प्यूटेशन को संभालता है और साथ ही उन असतत और एनालॉग संकेतों का प्रबंधन करता है जो ड्राइव को सेंसर, एक्चुएटर्स, पीएलसी और ऑपरेटर पैनल से जोड़ते हैं।
औद्योगिक फ्रीक्वेंसी कन्वर्टर निर्णय लेने वाले केंद्र के रूप में सीपीयू आईओ बोर्ड पर निर्भर करते हैं।
गति संदर्भ प्लांट नियंत्रण प्रणाली से आते हैं। मोटर करंट सेंसर, एनकोडर फीडबैक और तापमान मॉनिटर से फीडबैक सिग्नल संसाधित होते हैं। स्टार्ट, स्टॉप, फॉरवर्ड, रिवर्स और फॉल्ट रिले के लिए नियंत्रण आउटपुट आईओ इंटरफ़ेस के माध्यम से बाहर जाते हैं। यह सब MC00160783M01 से होकर गुजरता है।
जब यह बोर्ड विफल हो जाता है, तो ड्राइव आमतौर पर सभी परिचालन क्षमता खो देता है — यह पावर अप हो सकता है लेकिन कमांड स्वीकार नहीं कर सकता है, या यह अपने सेल्फ-टेस्ट अनुक्रम को बिल्कुल भी पूरा नहीं कर सकता है।
MC00160783M01 संस्करण डिज़ाइनर M01 इसे इस विशिष्ट बोर्ड का पहला संस्करण बताता है, जो ड्राइव के कॉन्फ़िगरेशन बेसलाइन में इसकी भूमिका स्थापित करता है।
इस प्रकार के औद्योगिक नियंत्रण बोर्डों को सटीक विश्वसनीयता मानकों के लिए डिज़ाइन किया गया है — उन्हें औद्योगिक वातावरण में कंपन, तापमान भिन्नता और विद्युत चुम्बकीय शोर के नियमित होने पर बिना किसी रुकावट के लगातार संचालित होना चाहिए।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | MC00160783M01 |
| उत्पाद प्रकार | इन्वर्टर सीपीयू / आईओ कंट्रोल बोर्ड |
| कार्य | VFD सिस्टम के लिए सीपीयू प्रोसेसिंग और आईओ इंटरफ़ेस |
| अनुप्रयोग | औद्योगिक फ्रीक्वेंसी कन्वर्टर / एसी मोटर ड्राइव |
| ऑपरेटिंग तापमान | 0 – 55°C (विशिष्ट औद्योगिक मानक) |
| सिग्नल इंटरफ़ेस | ड्राइव नियंत्रण के लिए एनालॉग और डिजिटल आईओ |
| नियंत्रण संकेत | 24V डीसी डिजिटल आईओ (विशिष्ट) |
MC00160783M01 दो कार्यों को एकीकृत करता है जो पहले ड्राइव पीढ़ियों में अक्सर अलग-अलग बोर्डों पर होते थे: सीपीयू और आईओ इंटरफ़ेस। सीपीयू अनुभाग मोटर नियंत्रण एल्गोरिदम को निष्पादित करता है — आधुनिक ड्राइव में यह आमतौर पर एक वेक्टर नियंत्रण या प्रत्यक्ष टॉर्क नियंत्रण एल्गोरिदम होता है जिसके लिए सटीक समय और उच्च नमूना दर की आवश्यकता होती है।
एल्गोरिथम मोटर की कमांडेड गति या टॉर्क और मापी गई मोटर धाराओं के आधार पर मोटर पर लागू होने वाले आवश्यक वोल्टेज वैक्टर की गणना करता है।
यह PWM स्विचिंग कमांड उत्पन्न करता है जो ड्राइव के IGBT गेट ड्राइवरों को जाते हैं, और यह माइक्रोसेकंड में मापी गई चक्र समय पर ऐसा करता है।
IO अनुभाग प्लांट वातावरण के साथ ड्राइव को इंटरफ़ेस करने के कार्य को संभालता है, जो धीमा लेकिन समान रूप से महत्वपूर्ण है।
डिजिटल इनपुट बाहरी स्रोतों से सिग्नल प्राप्त करते हैं: पीएलसी स्टार्ट कमांड, फॉल्ट एक्नॉलेजमेंट सिग्नल, मोटर थर्मल स्विच इनपुट, इमरजेंसी स्टॉप लूप। डिजिटल आउटपुट पीएलसी को स्थिति सिग्नल भेजते हैं: ड्राइव चल रहा है, गति पर है, फॉल्ट है, तैयार है।
एनालॉग इनपुट प्रक्रिया नियंत्रण प्रणाली से गति संदर्भ लेते हैं — आमतौर पर 4–20mA करंट सिग्नल या 0–10V वोल्टेज सिग्नल।
एनालॉग आउटपुट वास्तविक मोटर गति या टॉर्क को डीसीएस या एससीएडीए सिस्टम को रिपोर्ट करते हैं।
MC00160783M01 पर दोनों कार्यों को संयोजित करने से ड्राइव में बोर्ड की गिनती कम हो जाती है, आंतरिक वायरिंग सरल हो जाती है, और सिग्नल अखंडता में सुधार होता है — सीपीयू और आईओ इंटरफ़ेस एक सामान्य ग्राउंड संदर्भ साझा करते हैं, बिना इंटर-बोर्ड सिग्नल पथ के जो अलग-अलग डिज़ाइन की आवश्यकता होती है।
MC00160783M01 पर सीपीयू ड्राइव की मॉड्यूलेशन रणनीति की आवश्यकतानुसार रीयल-टाइम मोटर नियंत्रण करता है। 2kHz से 16kHz की स्विचिंग आवृत्ति पर चलने वाले एक विशिष्ट औद्योगिक इन्वर्टर के लिए, नियंत्रण चक्र उसी आवृत्ति पर चलता है — सीपीयू को एक स्विचिंग अवधि के भीतर अपने पूर्ण नियंत्रण लूप गणना को पूरा करना होगा।
4kHz स्विचिंग आवृत्ति पर, यह प्रति नियंत्रण चक्र 250 माइक्रोसेकंड है।
उस विंडो के भीतर सीपीयू एडीसी इनपुट पढ़ता है, नियंत्रण एल्गोरिदम निष्पादित करता है, PWM ड्यूटी चक्रों को अपडेट करता है, और किसी भी संचार अनुरोध को संभालता है।
IO प्रोसेसर, समवर्ती रूप से चल रहा है, प्लांट से सिग्नल पकड़ने के लिए पर्याप्त दर पर डिजिटल इनपुट को स्कैन करता है — एक रन/स्टॉप सिग्नल या फॉल्ट इनपुट को उचित प्रतिक्रिया देने के लिए कुछ मिलीसेकंड के भीतर पता लगाया जाना चाहिए।
एनालॉग इनपुट को सबसे धीमे प्रक्रिया चर (आमतौर पर 10ms अपडेट दर पर गति संदर्भ) से लेकर सबसे तेज फीडबैक सिग्नल (नियंत्रण चक्र दर पर नमूना वर्तमान फीडबैक) तक उपयुक्त दरों पर नमूना लिया जाता है।
MC00160783M01 को बदलते समय, ड्राइव के पैरामीटर सेट — जो मोटर, नियंत्रण मोड, आईओ असाइनमेंट, संचार सेटिंग्स और सुरक्षा थ्रेसहोल्ड के लिए सभी कॉन्फ़िगरेशन डेटा संग्रहीत करता है — को हटाने से पहले ड्राइव से बैकअप किया जाना चाहिए।
प्रतिस्थापन बोर्ड स्थापित करने और ड्राइव को पावर ऑन करने के बाद, सत्यापित करें कि क्या ड्राइव की मेमोरी पैरामीटर सेट को बनाए रखती है (कुछ ड्राइव पैरामीटर को बोर्ड पर ही गैर-वाष्पशील मेमोरी में संग्रहीत करते हैं, जबकि अन्य उन्हें एक अलग मेमोरी मॉड्यूल या कंट्रोल यूनिट में संग्रहीत करते हैं)।
यदि पैरामीटर सेट को बदले गए बोर्ड पर संग्रहीत किया जाता है, तो इसे कमीशनिंग से पहले बैकअप से पुनः लोड किया जाना चाहिए।
जम्पर सेटिंग्स, डीआईपी स्विच पोजीशन और मूल बोर्ड पर किसी भी हार्डवेयर कॉन्फ़िगरेशन स्विच को स्थापना से पहले प्रतिस्थापन बोर्ड पर स्थानांतरित या मिलान किया जाना चाहिए।
Q1: प्लांट सप्लाई पर बिजली गिरने के बाद, इन्वर्टर किसी भी रन कमांड का जवाब नहीं देता है। पावर स्टेज क्षतिग्रस्त नहीं दिखता है और डीसी बस सही ढंग से चार्ज होती है। क्या MC00160783M01 दोष है?
बिजली गिरने से प्रेरित सर्ज की घटनाएं आमतौर पर नियंत्रण बोर्ड के आईओ इंटरफ़ेस अनुभाग को नुकसान पहुंचाती हैं — डिजिटल इनपुट ऑप्टोकपलर और एनालॉग इनपुट सुरक्षा सर्किट सबसे उजागर घटक होते हैं।
यदि ड्राइव पावर अप होता है (डीसी बस चार्ज होती है, डिस्प्ले लाइट करता है) लेकिन किसी भी इनपुट सिग्नल का जवाब नहीं देता है और मोटर आउटपुट उत्पन्न नहीं करता है, तो MC00160783M01 पर आईओ इंटरफ़ेस संभवतः क्षतिग्रस्त हो गया है।
अन्य संकेतकों के लिए जाँच करें: डिस्प्ले पर एक फॉल्ट कोड जो आंतरिक हार्डवेयर फॉल्ट का संकेत देता है, बोर्ड-स्तरीय क्षति की पुष्टि करता है।
Q2: पावर-ऑन के बाद ड्राइव का डिस्प्ले पूरी तरह से खाली है। सप्लाई वोल्टेज सही होने की पुष्टि की गई है। क्या MC00160783M01 दोष है?
सही सप्लाई वोल्टेज की पुष्टि के साथ एक खाली डिस्प्ले या तो सीपीयू बोर्ड की आंतरिक बिजली आपूर्ति के विफल होने का सुझाव देता है, या सीपीयू बोर्ड और डिस्प्ले पैनल के बीच डिस्प्ले संचार बाधित हो गया है।
सीपीयू आईओ बोर्ड विफल हो गया है, यह निष्कर्ष निकालने से पहले, बोर्ड और डिस्प्ले पैनल के बीच कनेक्टिंग केबल की जाँच करें — इसे फिर से लगाएं।
बोर्ड पर किसी भी नियंत्रण शक्ति फ्यूज की भी जाँच करें। यदि सप्लाई बोर्ड तक पहुँच रही है लेकिन डिस्प्ले खाली रहता है, तो सीपीयू बोर्ड को बदलने की आवश्यकता है।
Q3: ड्राइव स्थानीय मैनुअल मोड में मोटर को सही ढंग से चलाता है लेकिन डिजिटल इनपुट के माध्यम से रिमोट कमांड सिग्नल का जवाब नहीं देता है। आईओ वायरिंग को सही सत्यापित किया गया है। संभावित दोष क्या है?
स्थानीय रूप से प्रतिक्रिया देने वाला लेकिन रिमोटली सही आईओ वायरिंग के साथ प्रतिक्रिया नहीं देने वाला ड्राइव बताता है कि MC00160783M01 के डिजिटल इनपुट अनुभाग में एक दोष है — रिमोट कमांड इनपुट के लिए ऑप्टोकपलर विफल हो सकते हैं जबकि अन्य सर्किट्री कार्यात्मक रहती है।
स्थानीय और रिमोट नियंत्रण स्रोत के बीच चयन करने वाले पैरामीटर सेटिंग्स को सत्यापित करें — सुनिश्चित करें कि ड्राइव को रिमोट इनपुट नियंत्रण के लिए कॉन्फ़िगर किया गया है।
यदि सेटिंग्स सही हैं और रिमोट सिग्नल लागू होने पर बोर्ड पर डिजिटल इनपुट एलईडी संकेतक प्रज्वलित नहीं होते हैं, तो इनपुट ऑप्टोकपलर विफल हो गए हैं।
Q4: एक प्रतिस्थापन MC00160783M01 स्थापित किया गया है। ड्राइव चलता है लेकिन एनालॉग आउटपुट पर गलत मोटर गति प्रदर्शित करता है और पीएलसी गलत गति फीडबैक प्राप्त कर रहा है। क्या जांचा जाना चाहिए?
बोर्ड प्रतिस्थापन के बाद गलत एनालॉग आउटपुट सिग्नल आमतौर पर नए बोर्ड के एनालॉग आउटपुट अनुभाग में कैलिब्रेशन ऑफसेट के कारण होते हैं, या आउटपुट रेंज कॉन्फ़िगरेशन पैरामीटर में बेमेल के कारण होते हैं। एनालॉग आउटपुट रेंज (0–10V या 4–20mA चयन, और आउटपुट स्केलिंग) के लिए पैरामीटर सेटिंग्स की जाँच करें।
यदि पैरामीटर मूल कॉन्फ़िगरेशन से मेल खाते हैं लेकिन आउटपुट अभी भी गलत है, तो प्रतिस्थापन बोर्ड पर एनालॉग आउटपुट सर्किट में कैलिब्रेशन या घटक समस्या है जिसके लिए सेवा की आवश्यकता होती है।
Q5: MC00160783M01 को संस्करण M01 के रूप में वर्णित किया गया है। यदि प्रतिस्थापन M02 या बाद के संशोधन को दिखाता है, तो क्या इसका उपयोग करना सुरक्षित है?
एक ही भाग संख्या परिवार के भीतर एक नियंत्रण बोर्ड के संशोधन आम तौर पर पीछे की ओर संगत होते हैं — M02 संशोधन समान कार्यात्मक विनिर्देश और भौतिक इंटरफ़ेस बनाए रखते हुए घटक अपडेट या विश्वसनीयता सुधार शामिल करेगा।
हालांकि, स्थापना से पहले यह पुष्टि करने के लिए ड्राइव निर्माता के दस्तावेज़ीकरण या स्पेयर पार्ट्स कैटलॉग से पुष्टि करें कि M02 संशोधन को M01 के प्रत्यक्ष प्रतिस्थापन के रूप में सूचीबद्ध किया गया है।
कुछ संशोधन परिवर्तन फर्मवेयर अपडेट शामिल करते हैं जो पैरामीटर संगतता को प्रभावित करते हैं।
