ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD ट्रिगर बोर्ड A5E36717803 A5E367178O3

सीमेंस A5E36717803 | SINAMICS पावर ब्लॉक मरम्मत — IGD2/R4 480V/490A डुअल FS450R12KE3-S1 IGBT मॉड्यूल के साथ

भाग संख्या: A5E36717803

WLX संदर्भ: WLX_999999

निर्माता: सीमेंस एजी (जर्मनी)

उत्पाद प्रकार: SINAMICS पावर ब्लॉक मरम्मत असेंबली — IGD2/R4 ड्राइव कंट्रोल इन्वर्टर बोर्ड

अवलोकन

A5E36717803 480V/490A अनुप्रयोगों के लिए IGD2/R4 श्रृंखला में SINAMICS पावर ब्लॉक मरम्मत असेंबली है — अगली पीढ़ी का गेट ड्राइवर बोर्ड और IGBT मॉड्यूल सेट जिसने पहले A5E00714562 और A5E00825002 असेंबली को सफल बनाया। जहाँ वे पहले के पावर ब्लॉक प्रत्येक में एक एकल FS450R12KE3-S1 IGBT मॉड्यूल शामिल था, A5E36717803 कॉन्फ़िगरेशन को एक कदम आगे ले जाता है: इसमें दो FS450R12KE3-S1 IGBT मॉड्यूल शामिल हैं, जो इस असेंबली को 480V चेसिस पावर रेंज के ऊपरी छोर में SINAMICS ड्राइव के लिए आवश्यक उच्च 490A निरंतर वर्तमान रेटिंग प्रदान करता है।

WLX_999999 पदनाम — उत्पाद लेबल पर A5E संख्या के साथ दिखाई देता है — इस विशिष्ट पावर ब्लॉक कॉन्फ़िगरेशन के लिए सीमेंस का आंतरिक सेवा इंजीनियरिंग संदर्भ है। WLX-प्रीफिक्स्ड संदर्भ सेवा इंजीनियरिंग बैच द्वारा मरम्मत असेंबली की पहचान करते हैं, उन्हें बाजार-ऑर्डर उत्पाद संख्याओं से अलग करते हैं।

A5E36717803 संख्या वह है जो ऑर्डरिंग सिस्टम और स्पेयर पार्ट्स डेटाबेस में दिखाई देती है; WLX संदर्भ वह है जिसका उपयोग सेवा इंजीनियर फील्ड मरम्मत और सेवा रिकॉर्ड का दस्तावेजीकरण करते समय करते हैं।

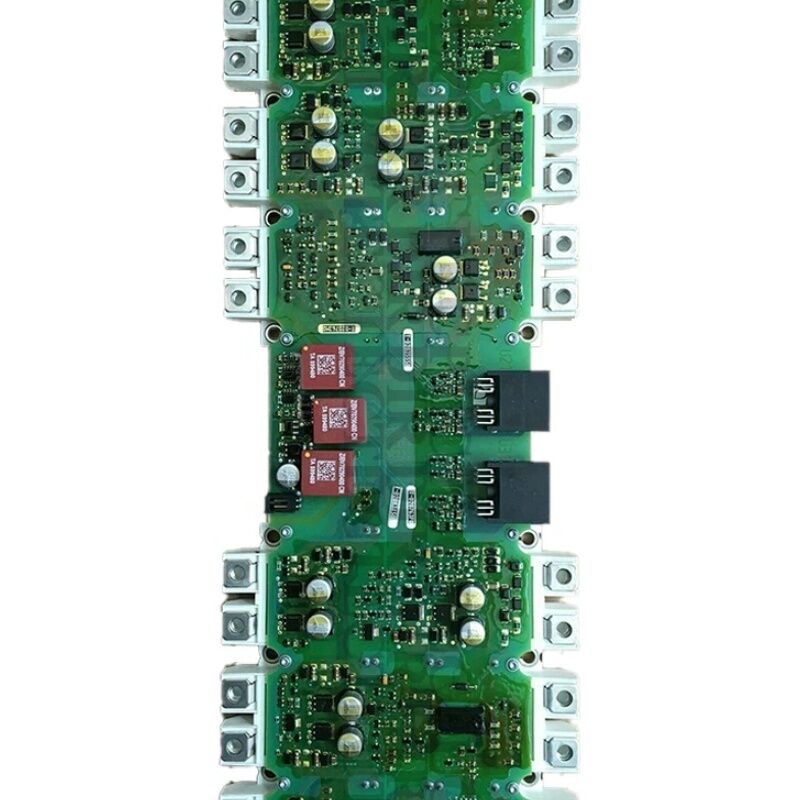

यह असेंबली एक पूर्ण, मिलान वाली इकाई के रूप में आपूर्ति की जाती है — IGD2 गेट ड्राइवर बोर्ड और दोनों IGBT मॉड्यूल एक साथ आते हैं, जो स्थापना के लिए थर्मल इंटरफ़ेस-तैयार हैं।

गेट ड्राइवर बोर्ड का विशिष्ट IGBT मॉड्यूल के साथ मिलान आकस्मिक नहीं है: IGD2 बोर्ड में गेट ड्राइव पैरामीटर (गेट रेसिस्टर मान, आउटपुट करंट क्षमता, टाइमिंग) FS450R12KE3-S1 की गेट विशेषताओं के लिए विशेष रूप से कैलिब्रेट किए जाते हैं।

असेंबली को अलग करना और घटकों को व्यक्तिगत रूप से सोर्स करना गेट-ड्राइव बेमेल का जोखिम पैदा करता है जो IGBT जीवन को छोटा कर सकता है या असामान्य स्विचिंग व्यवहार उत्पन्न कर सकता है।

मुख्य विनिर्देश

490A पर डुअल-IGBT कॉन्फ़िगरेशन

एकल-IGBT से डुअल-IGBT कॉन्फ़िगरेशन तक का कदम व्यक्तिगत IGBT मॉड्यूल की थर्मल सीमाओं से प्रेरित होता है। FS450R12KE3-S1 450A की रेटेड है, लेकिन व्यवहार में, उच्चतम निरंतर आउटपुट धाराओं पर और पूर्ण वाहक आवृत्ति संचालन के साथ, एक एकल मॉड्यूल का थर्मल बजट 490A से नीचे प्रयोग करने योग्य वर्तमान को सीमित करता है।

दो FS450R12KE3-S1 मॉड्यूल स्थापित करके — प्रत्येक इन्वर्टर चरण जोड़े के आधे हिस्से के लिए या समानांतर कॉन्फ़िगरेशन में व्यवस्थित — A5E36717803 दो उपकरणों के बीच वर्तमान और गर्मी फैलाता है, उच्च 490A रेटिंग प्राप्त करता है जबकि प्रत्येक मॉड्यूल को उसके सुरक्षित ऑपरेटिंग क्षेत्र के भीतर रखता है।

यह डुअल-मॉड्यूल डिज़ाइन डेरेटिंग के माध्यम से विश्वसनीयता में भी सुधार करता है। प्रत्येक मॉड्यूल अपनी पूर्ण अधिकतम रेटिंग के कम अंश पर संचालित होता है, जो लोड चक्रों के दौरान जंक्शन तापमान स्विंग को कम करता है और एकल-मॉड्यूल डिज़ाइन की तुलना में मॉड्यूल के उपयोगी जीवन को बढ़ाता है जो अपनी सीमा के करीब चल रहा है।

A5E36717803 में IGD2 गेट ड्राइवर बोर्ड को दोनों IGBT मॉड्यूल को सिंक्रनाइज़ेशन में चलाने के लिए अनुकूलित किया गया है — किसी दिए गए इन्वर्टर चरण स्थिति में दोनों उपकरणों को एक साथ उनके गेट पल्स प्राप्त होते हैं, जिससे दो समानांतर मॉड्यूल के बीच संतुलित वर्तमान साझाकरण सुनिश्चित होता है।

IGD2/R4 आर्किटेक्चर

R4 फॉर्म फैक्टर SINAMICS चेसिस ड्राइव की इस पावर रेंज में उपयोग किए जाने वाले भौतिक माउंटिंग प्रारूप की पहचान करता है। IGD2 बोर्ड सीधे IGBT मॉड्यूल असेंबली पर माउंट होता है और मानकीकृत इंटरफ़ेस के माध्यम से ड्राइव की कंट्रोल यूनिट से जुड़ता है।

यह इंटरफ़ेस CU से IGD2 तक PWM स्विचिंग कमांड ले जाता है, और IGD2 से CU के क्लोज्ड-लूप कंट्रोल एल्गोरिदम तक वर्तमान माप और तापमान सेंसर डेटा ले जाता है।

IGD2 बोर्ड प्रत्येक IGBT स्थिति पर हार्डवेयर-स्तरीय डिसेचुरेशन सुरक्षा लागू करता है। जब किसी IGBT को चालू करने का आदेश दिया जाता है, तो IGD2 कलेक्टर-एमिटर वोल्टेज की निगरानी करता है।

यदि वोल्टेज अपेक्षित संतृप्ति स्तर तक गिरने में विफल रहता है — यह दर्शाता है कि डिवाइस कमांडेड करंट का संचालन नहीं कर सकता है — तो IGD2 तुरंत सभी गेट पल्स को दबा देता है। यह माइक्रोसेकंड-स्तरीय प्रतिक्रिया IGBT जंक्शनों को नष्ट करने वाले ओवरकरंट की तरह की स्थिति को रोकती है, जो कंट्रोल यूनिट में किसी भी सॉफ्टवेयर फॉल्ट प्रतिक्रिया से तेज होती है।

थर्मल इंटरफ़ेस सामग्री (TIM) नोट

A5E36717803 सेवा प्रलेखन में कभी-कभी संदर्भित "TIM" प्रत्यय इंगित करता है कि असेंबली थर्मल इंटरफ़ेस सामग्री पूर्व-लागू या शामिल के साथ आपूर्ति की जाती है। IGBT मॉड्यूल बेस प्लेटों और ड्राइव हीटसिंक के बीच सही थर्मल कपलिंग महत्वपूर्ण है — इस इंटरफ़ेस पर थर्मल प्रतिरोध सीधे निर्धारित करता है कि पूर्ण-लोड ऑपरेशन के दौरान IGBT जंक्शन तापमान कितना बढ़ता है।

अनुपस्थित या गलत तरीके से लागू TIM पोस्ट-इंस्टॉलेशन IGBT ओवरहीटिंग अलार्म (F30022) का एक सामान्य मूल कारण है, भले ही हीटसिंक स्वयं अच्छी तरह से ठंडा हो।

अक्सर पूछे जाने वाले प्रश्न

Q1: ड्राइव में वर्तमान में A5E00714562 पावर ब्लॉक है। क्या A5E36717803 को सीधे प्रतिस्थापन के रूप में स्थापित किया जा सकता है?

A5E36717803 A5E00714562 का सीमेंस-नामित उत्तराधिकारी है और उस असेंबली के लिए फील्ड प्रतिस्थापन के रूप में डिज़ाइन किया गया था। लागू पावर रेंज में अधिकांश SINAMICS G120 और G150 चेसिस कॉन्फ़िगरेशन में, यह उसी स्थिति में स्थापित होता है और उसी तरह इंटरफ़ेस करता है।

हालांकि, सीमेंस की उत्तराधिकारी प्रयोज्यता तालिका के विरुद्ध ड्राइव की विशिष्ट उत्पादन स्थिति और फर्मवेयर संस्करण की पुष्टि करें।

कुछ बहुत शुरुआती उत्पादन ड्राइव को नए IGD2 बोर्ड की इलेक्ट्रॉनिक पहचान को ड्राइव के घटक प्रबंधन प्रणाली द्वारा सही ढंग से पहचाने जाने से पहले फर्मवेयर अपडेट की आवश्यकता हो सकती है।

Q2: लेबल पर "WLX_999999" पदनाम का क्या अर्थ है?

WLX ड्राइव मरम्मत असेंबली के लिए सीमेंस की आंतरिक सेवा इंजीनियरिंग बैच संदर्भ प्रणाली है। WLX_999999 सीमेंस के मरम्मत भागों प्रणाली के भीतर इस विशेष पावर ब्लॉक कॉन्फ़िगरेशन की पहचान करता है।

इसका उपयोग सीमेंस सेवा इंजीनियरों द्वारा मरम्मत प्रलेखन और सेवा रिकॉर्ड के लिए किया जाता है।

ऑर्डरिंग और स्पेयर पार्ट्स के उद्देश्यों के लिए, A5E36717803 संख्या सही संदर्भ है। WLX संख्या किसी भी खरीद या इन्वेंट्री संदर्भ में A5E संख्या को प्रतिस्थापित नहीं करती है।

Q3: A5E36717803 पावर ब्लॉक स्थापित होने के बाद, पूर्ण-लोड ऑपरेशन के 10 मिनट के भीतर ड्राइव F30022 (IGBT ओवरहीटिंग) दिखाता है। हीटसिंक छूने में गर्म नहीं है। सबसे संभावित कारण क्या है?

एक ठंडे हीटसिंक के साथ स्थापना के तुरंत बाद F30022 IGBT मॉड्यूल बेस प्लेटों और हीटसिंक सतह के बीच गलत या अनुपस्थित थर्मल इंटरफ़ेस सामग्री का क्लासिक संकेत है।

यदि स्थापना के दौरान TIM लागू नहीं किया गया था, या असमान रूप से लागू किया गया था, तो IGBT जंक्शन से हीटसिंक तक थर्मल प्रतिरोध ड्राइव के थर्मल मॉडल की अपेक्षा से बहुत अधिक है।

IGBT जंक्शन हीटसिंक बॉडी को महत्वपूर्ण रूप से गर्म होने से पहले ओवरहीटिंग तक पहुंच जाता है।

सीमेंस की स्थापना प्रक्रिया का पालन करते हुए सही TIM अनुप्रयोग के साथ पावर ब्लॉक को हटा दें और पुनः स्थापित करें।

Q4: A5E36717803 में दो IGBT मॉड्यूल शामिल हैं। यदि दो मॉड्यूल में से एक सेवा में विफल हो जाता है, तो क्या केवल उस मॉड्यूल को बदला जा सकता है?

नहीं — एक मॉड्यूल को बनाए रखते हुए दूसरे को बदलना असेंबली की मिलान-जोड़ी विशेषताओं को बदल देता है।

A5E36717803 में दो FS450R12KE3-S1 मॉड्यूल समानांतर में संचालित होते हैं और संतुलित वर्तमान साझाकरण के लिए मिलान स्विचिंग विशेषताओं का होना आवश्यक है।

जब एक विफल हो जाता है, तो पूर्ण A5E36717803 असेंबली को बदला जाना चाहिए।

एक पुराने मॉड्यूल के साथ एक नया IGBT मॉड्यूल स्थापित करना जिसमें अलग गेट थ्रेशोल्ड और स्विचिंग गति विशेषताएँ हों, असमान वर्तमान साझाकरण का जोखिम होता है, जो नए मॉड्यूल को ओवरलोड कर सकता है या टाइमिंग असंतुलन पैदा कर सकता है।

Q5: यह पावर ब्लॉक बंद के रूप में सूचीबद्ध है। क्या A5E36717803 अभी भी किसी भी चैनल के माध्यम से उपलब्ध है?

सीमेंस द्वारा भाग बंद होने के साथ, औद्योगिक आफ्टरमार्केट प्राथमिक स्रोत है। विशेषज्ञ SINAMICS ड्राइव मरम्मत कंपनियां अक्सर इस श्रृंखला से परीक्षण किए गए पावर ब्लॉक असेंबली रखती हैं।

सोर्सिंग करते समय, यह सत्यापित करने के लिए कि असेंबली सही कॉन्फ़िगरेशन है, लेबल पर WLX संदर्भ का मिलान करें, और शिपिंग से पहले कार्यात्मक परीक्षण परिणामों को दिखाने वाले प्रलेखन का अनुरोध करें।

सेवा विनिमय कार्यक्रम — जहाँ एक दोषपूर्ण इकाई को परीक्षणित प्रतिस्थापन के बदले में वापस किया जाता है — कई औद्योगिक ड्राइव मरम्मत विशेषज्ञों द्वारा पेश किए जाने वाले अन्य विकल्प हैं।
