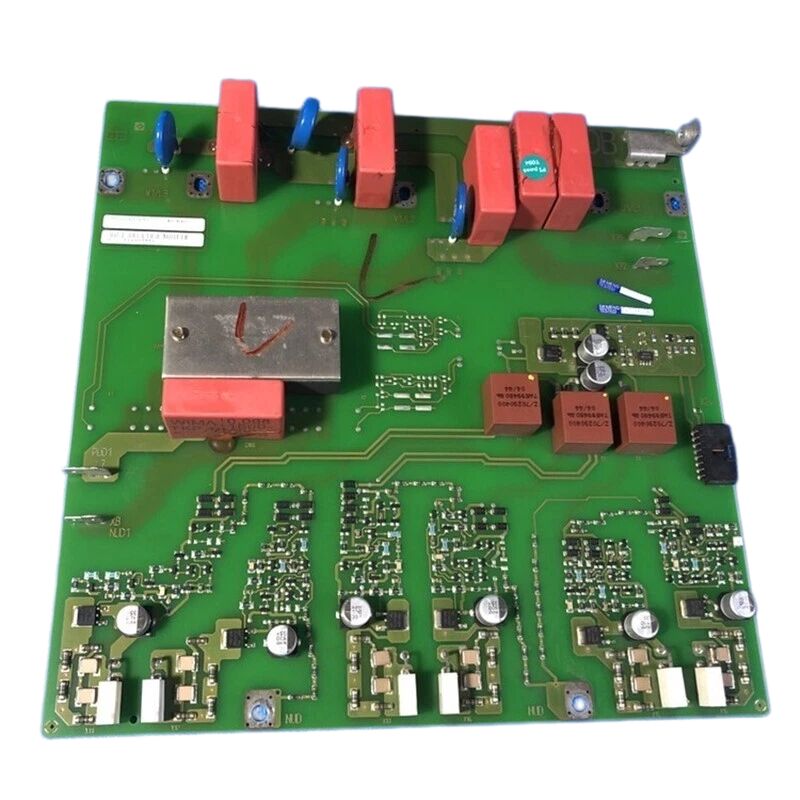

SIEMENS 430/440 INVERTER/CONVERTER SCR ट्रिगर बोर्ड TDB बोर्ड A5E00173192 A5EOO173192

सीमेंस A5E00173192 | A5E-सीरीज़ आंतरिक ड्राइव सर्किट बोर्ड — सीमेंस इंडस्ट्रियल ड्राइव पीसीबी

भाग संख्या: A5E00173192

निर्माता: सीमेंस एजी (जर्मनी)

उत्पाद प्रकार: आंतरिक ड्राइव सर्किट बोर्ड — पीसीबी असेंबली

उत्पाद परिवार: सीमेंस A5E-सीरीज़ आंतरिक ड्राइव घटक

अनुप्रयोग: सीमेंस औद्योगिक ड्राइव और इन्वर्टर सिस्टम के लिए आंतरिक इलेक्ट्रॉनिक्स बोर्ड

उत्पादन स्थिति: निर्माता द्वारा बंद

उत्पत्ति का देश: जर्मनी

अवलोकन

A5E00173192 एक सीमेंस A5E-सीरीज़ आंतरिक ड्राइव सर्किट बोर्ड है — सीमेंस के औद्योगिक ड्राइव और इन्वर्टर प्लेटफार्मों के भीतर उपयोग किए जाने वाले कई मुद्रित सर्किट असेंबली में से एक। A5E उपसर्ग सीमेंस की आंतरिक घटक संख्या प्रणाली है जो इसकी ड्राइव परिवारों में लागू होती है, MICROMASTER श्रृंखला से लेकर SIMOVERT MASTERDRIVES और SINAMICS तक।

प्रत्येक A5E-संख्या वाली असेंबली ड्राइव यूनिट के इलेक्ट्रॉनिक्स आर्किटेक्चर के भीतर एक विशिष्ट कार्यात्मक उप-बोर्ड है, चाहे वह बिजली की आपूर्ति, नियंत्रण संकेत, माप, या इंटरफ़ेस फ़ंक्शन की सेवा करे।

सीमेंस ड्राइव इकाइयाँ अपने इलेक्ट्रॉनिक्स निर्माण में मॉड्यूलर होती हैं। एक एकल मोनोलिथिक बोर्ड के बजाय, ड्राइव के आंतरिक इलेक्ट्रॉनिक्स को कई पीसीबी असेंबली में विभाजित किया जाता है, प्रत्येक एक परिभाषित कार्यों के सेट को संभालता है। कुछ बोर्ड ड्राइव के नियंत्रण इलेक्ट्रॉनिक्स के लिए स्विचिंग बिजली की आपूर्ति का प्रबंधन करते हैं।

अन्य एनालॉग इनपुट और आउटपुट सिग्नल कंडीशनिंग, डिजिटल I/O इंटरफेसिंग, या पंखे और थर्मल प्रबंधन सर्किट को संभालते हैं।

अभी भी अन्य ड्राइव के मुख्य नियंत्रण बोर्ड और उसके पावर सेक्शन के बीच इंटरफ़ेस बोर्ड के रूप में काम करते हैं।

A5E00173192 इस स्तरित आर्किटेक्चर के भीतर ऐसी ही एक आंतरिक कार्यात्मक असेंबली है।

रखरखाव रिकॉर्ड में बोर्ड की उपस्थिति आमतौर पर तब सामने आती है जब एक ड्राइव की मरम्मत की जा रही हो या घटक-स्तरीय विफलता के बाद उसके आंतरिक इलेक्ट्रॉनिक्स को बदला जा रहा हो।

A5E संख्या द्वारा सही बोर्ड की पहचान करना आवश्यक है — A5E पदनाम एक विशिष्ट उत्पादन असेंबली के लिए अद्वितीय है, और एक अलग भाग संख्या से एक समान दिखने वाले बोर्ड को प्रतिस्थापित करने से एक असंगत सर्किट हो सकता है जो ड्राइव के इलेक्ट्रॉनिक्स स्टैक में सही ढंग से काम नहीं करता है।

मुख्य विनिर्देश

A5E नंबरिंग और बोर्ड पहचान

सीमेंस के आंतरिक भाग संख्याओं में A5E उपसर्ग सीमेंस की जर्मन विनिर्माण सुविधाओं में उत्पादित स्पेयर और सेवा भागों के एक विशिष्ट वर्ग का प्रतिनिधित्व करता है। ये संख्याएं बोर्ड के अपने लेबल पर, ड्राइव के आंतरिक वायरिंग आरेख पर, और ड्राइव के सेवा दस्तावेज़ों में दिखाई देती हैं।

वे ड्राइव के मुख्य बाजार आदेश संख्या (6SE, 6SL, 6RA, और समान उपसर्ग) से अलग हैं।

जब आंतरिक रखरखाव के लिए एक ड्राइव खोला जाता है, तो प्रत्येक बोर्ड पर A5E संख्या प्रतिस्थापन की सोर्सिंग के लिए निश्चित पहचानकर्ता होती है।

संख्या सीधे बोर्ड के विशिष्ट सर्किट डिजाइन, घटक विनिर्देश और उत्पादन संशोधन को एन्कोड करती है — एक प्रतिस्थापन के सही ढंग से काम करने के लिए सभी का मिलान होना चाहिए।

A5E00173192 A5E ड्राइव घटकों की निम्न-संख्या वाली सीमा में बैठता है, जो दर्शाता है कि यह सीमेंस के ड्राइव उत्पाद इतिहास में एक प्रारंभिक अवधि के दौरान निर्मित किया गया था।

इस संख्या सीमा में बोर्ड आमतौर पर SIMOVERT MASTERDRIVES और शुरुआती SINAMICS प्लेटफार्मों के साथ-साथ MICROMASTER परिवार के साथ भी जुड़े होते हैं जो सीमेंस के ड्राइव पोर्टफोलियो में SINAMICS से पहले थे।

बंद A5E बोर्डों की सोर्सिंग

सीमेंस द्वारा A5E00173192 को बंद करने के साथ, सोर्सिंग विकल्प दो श्रेणियों में आते हैं: औद्योगिक आफ्टरमार्केट और विशेषज्ञ ड्राइव मरम्मत सेवाएं।

औद्योगिक आफ्टरमार्केट में डीकमीशन किए गए ड्राइव से हटाए गए बोर्ड, लीगेसी स्पेयर स्टॉक में रखे गए बोर्ड, और नवीनीकृत असेंबली शामिल हैं जिन्हें साफ, परीक्षण और मरम्मत कंपनी द्वारा वारंटी दी गई है।

ये उन भागों के लिए सबसे सुलभ स्रोत हैं जो अब आधिकारिक सीमेंस चैनलों के माध्यम से उपलब्ध नहीं हैं।

विशेषज्ञ ड्राइव मरम्मत कंपनियां — सीमेंस MASTERDRIVES, MICROMASTER, और शुरुआती SINAMICS इकाइयों को बोर्ड स्तर पर पुनर्निर्माण करने वाली फर्म — कभी-कभी अपने मरम्मत विनिमय स्टॉक के हिस्से के रूप में A5E घटक इन्वेंट्री रखती हैं।

कुछ फर्म एक विफल A5E00173192 बोर्ड की मरम्मत भी कर सकती हैं, न कि पूरे असेंबली को बदलने के बजाय, जो तब एक लागत प्रभावी विकल्प हो सकता है जब बोर्ड की विफलता मोड स्थानीयकृत हो।

किसी भी मामले में, गलत भाग प्राप्त करने से बचने के लिए सोर्सिंग से पहले स्थापित बोर्ड पर लेबल के मुकाबले A5E00173192 संख्या की पुष्टि करना आवश्यक है।

हैंडलिंग और ESD सावधानियां

सभी A5E-सीरीज़ पीसीबी असेंबली में इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) के प्रति संवेदनशील घटक होते हैं। सीमेंस की मानक सावधानियां लागू होती हैं: बोर्ड को गैर-प्रवाहकीय सतहों (प्लास्टिक डेस्क, प्लास्टिक ट्रे) पर नहीं रखा जाना चाहिए, सिंथेटिक फाइबर से बने कपड़ों के संपर्क में नहीं आना चाहिए, और प्रवाहकीय (धातुयुक्त) पैकेजिंग में ले जाया और संग्रहीत किया जाना चाहिए। बोर्ड को संभालते समय एक ग्राउंडेड एंटी-स्टैटिक रिस्ट स्ट्रैप आवश्यक है।

यदि कोई रीवर्क किया जाता है तो सोल्डरिंग आयरन टिप को अर्थ किया जाना चाहिए।

ये सावधानियां A5E00173192 पर सभी चरणों में लागू होती हैं — प्राप्ति निरीक्षण, भंडारण, स्थापना और निष्कासन।

अक्सर पूछे जाने वाले प्रश्न

Q1: एक सीमेंस ड्राइव में A5E00173192 लेबल वाला एक आंतरिक बोर्ड है। प्रतिस्थापन का आदेश देने से पहले इसे सही भाग के रूप में कैसे पुष्टि की जाती है?

स्थापित बोर्ड के लेबल पर मुद्रित A5E संख्या को ड्राइव के आंतरिक वायरिंग आरेख या भागों की सूची के साथ क्रॉस-रेफरेंस करें।

MASTERDRIVES और MICROMASTER इकाइयों के लिए, भागों की सूची आमतौर पर ड्राइव के स्पेयर पार्ट्स दस्तावेज़ों में पाई जाती है (सीमेंस इंडस्ट्री सपोर्ट से पंजीकृत उपयोगकर्ताओं के लिए उपलब्ध)।

बोर्ड पर लेबल स्वयं प्राथमिक संदर्भ है — सही A5E संख्या की पहचान करते समय अन्य बोर्डों के साथ दृश्य समानता पर भरोसा न करें।

Q2: A5E00173192 विफल हो गया है। क्या प्रतिस्थापन बोर्ड की सोर्सिंग के बजाय घटक-स्तरीय मरम्मत का प्रयास करना सार्थक है?

घटक-स्तरीय मरम्मत तब व्यवहार्य होती है जब विफलता स्थानीयकृत होती है और क्षतिग्रस्त घटकों की पहचान की जा सकती है — एक जला हुआ रोकनेवाला, एक विफल संधारित्र, या एक क्षतिग्रस्त कनेक्टर। इस अवधि के A5E-सीरीज़ बोर्ड मानक थ्रू-होल और SMD घटकों का उपयोग करते हैं जिन्हें योग्य इलेक्ट्रॉनिक्स तकनीशियनों द्वारा मरम्मत योग्य है।

हालांकि, यदि विफलता एक मालिकाना गेट ड्राइवर आईसी या सीमेंस-विशिष्ट एएसआईसी में है जो व्यावसायिक रूप से उपलब्ध नहीं है, तो बोर्ड-स्तरीय प्रतिस्थापन ही एकमात्र व्यावहारिक मार्ग है।

Q3: क्या ड्राइव को A5E00173192 बोर्ड स्थापित किए बिना अस्थायी रूप से संचालित किया जा सकता है?

यह ड्राइव के इलेक्ट्रॉनिक्स स्टैक के भीतर बोर्ड के विशिष्ट कार्य पर निर्भर करता है। मुख्य नियंत्रण कार्यों (नियंत्रण बोर्ड को बिजली की आपूर्ति, मुख्य वर्तमान प्रतिक्रिया, गेट ड्राइव) को संभालने वाले बोर्ड संचालन के लिए अनिवार्य हैं — ड्राइव उनके बिना नहीं चल सकता।

सहायक या पूरक कार्यों की सेवा करने वाले बोर्ड सीमित संचालन या निदान मोड की अनुमति दे सकते हैं। ड्राइव के ऑपरेशंस के बिना A5E00173192 एक महत्वपूर्ण सिग्नल पथ में है या नहीं, यह निर्धारित करने के लिए ड्राइव के योजनाबद्ध से परामर्श करें।

Q4: क्या SINAMICS अपग्रेड में A5E00173192 के लिए कोई सीमेंस उत्तराधिकारी या आधुनिक समकक्ष है?

लीगेसी प्लेटफार्मों (MASTERDRIVES, पुराने MICROMASTER संस्करणों) से SINAMICS में आधुनिकीकरण किए जा रहे ड्राइव के लिए, संपूर्ण इलेक्ट्रॉनिक्स आर्किटेक्चर बदल जाता है — SINAMICS MASTERDRIVES पीढ़ी के समानांतर बोर्ड इंटरफेस के बजाय आंतरिक संचार के लिए DRIVE-CLiQ का उपयोग करता है।

SINAMICS में व्यक्तिगत A5E बोर्डों के लिए कोई सीधा प्लग-इन समकक्ष नहीं है। आधुनिकीकरण संपूर्ण ड्राइव इकाई को प्रतिस्थापित करता है, और A5E00173192 का SINAMICS आर्किटेक्चर में कोई व्यक्तिगत उत्तराधिकारी घटक नहीं है।

Q5: यदि इसे स्पेयर के रूप में रखा जाता है तो A5E00173192 को कैसे संग्रहीत किया जाना चाहिए?

इसे मूल प्रवाहकीय पैकेजिंग में संग्रहीत करें या, यदि मूल पैकेजिंग उपलब्ध नहीं है, तो बोर्ड को धातुयुक्त एंटी-स्टैटिक बैग सामग्री में लपेटें और एक कठोर प्रवाहकीय कंटेनर में रखें। भंडारण की स्थिति सूखी होनी चाहिए, तापमान -25°C और +70°C के बीच होना चाहिए और कोई संघनन नहीं होना चाहिए।

बोर्ड को मजबूत चुंबकीय क्षेत्रों या कंपन स्रोतों के पास रखने से बचें। भंडारण कंटेनर को A5E भाग संख्या और सेवा से हटाने की तारीख के साथ स्पष्ट रूप से लेबल करें, और किसी भी प्रासंगिक ड्राइव कमीशनिंग नोट्स को शामिल करें जो भविष्य में स्थापना में सहायता कर सकते हैं।
