| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A5E00714562 |
भाग संख्या: A5E00714562
निर्माता: सीमेंस एजी — जर्मनी
उत्पाद प्रकार: IGD2/R4 इन्वर्टर पावर ब्लॉक पीसी बोर्ड असेंबली (गेट ड्राइवर + IGBT मॉड्यूल)
A5E00714562 सिनैमिक्स पावर ब्लॉक पीसी बोर्ड असेंबली है जो IGD2/R4 श्रृंखला में है — यह पूर्ण इन्वर्टर पावर ब्लॉक मरम्मत असेंबली है जिसमें दूसरी पीढ़ी का IGBT गेट ड्राइवर (IGD2) बोर्ड FS450R12KE3-S1 IGBT पावर मॉड्यूल के साथ जोड़ा गया है।
यह असेंबली सिनैमिक्स G120, G120C, और G150 चेसिस-प्रारूप ड्राइव में इन्वर्टर अनुभाग पावर ब्लॉक के लिए मरम्मत-स्तर का प्रतिस्थापन था।
इसे 1 अप्रैल 2016 को बंद कर दिया गया था, जिसमें A5E36717803 को इसके उत्तराधिकारी के रूप में नामित किया गया था।
ड्राइव के पावर रूपांतरण चरण के हृदय में सीधे स्थित, A5E00714562 एसी ड्राइव ऑपरेशन का मुख्य कार्य करता है: यह डीसी बस वोल्टेज को नियंत्रित तीन-चरण आउटपुट में स्विच करता है जो मोटर चलाता है।
IGD2 गेट ड्राइवर बोर्ड स्विचिंग पल्स उत्पन्न करता है; FS450R12KE3-S1 IGBT मॉड्यूल वास्तविक उच्च-शक्ति स्विचिंग करता है।
साथ में, वे मोटर-साइड इन्वर्टर अनुभाग के लिए पूर्ण सक्रिय पावर रूपांतरण असेंबली बनाते हैं।
FS450R12KE3-S1 IGBT मॉड्यूल को FS300R12KE3-S1 की तुलना में उच्च करंट के लिए रेट किया गया है जिसका उपयोग सिबलिंग असेंबली A5E00714561 में किया गया था।
यह तुरंत A5E00714562 को उच्च शक्ति ब्रैकेट में सिनैमिक्स ड्राइव के लिए पावर ब्लॉक के रूप में पहचानता है — जहां मोटर लोड को 450A-सक्षम मॉड्यूल के अतिरिक्त थर्मल और वर्तमान हेडरूम की आवश्यकता होती है।
दो असेंबली विभिन्न ड्राइव फ्रेम आकार और शक्ति रेटिंग की सेवा करती हैं और विनिमेय नहीं हैं, भले ही वे समान IGD2/R4 बोर्ड प्रारूप और समान भौतिक वास्तुकला साझा करती हों।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A5E00714562 |
| निर्माता | सीमेंस एजी |
| उत्पाद प्रकार | IGD2/R4 पावर ब्लॉक पीसी बोर्ड असेंबली |
| उत्पाद परिवार | सिनैमिक्स पावर ब्लॉक मरम्मत |
| IGBT मॉड्यूल | FS450R12KE3-S1 (450A / 1200V) |
| संगत ड्राइव | सिनैमिक्स G120, G120C, G150 |
| उत्पादन स्थिति | बंद 01/04/2016 |
| उत्तराधिकारी | A5E36717803 |
| उत्पत्ति का देश | जर्मनी |
IGD2/R4 पदनाम में R4 प्रत्यय भौतिक रूप कारक को संदर्भित करता है — सीमेंस सिनैमिक्स पावर ब्लॉक रूप कारक का चौथा संशोधन, जिसका उपयोग G120 और G150 चेसिस ड्राइव परिवार की मध्य-से-उच्च शक्ति सीमा में किया जाता है।

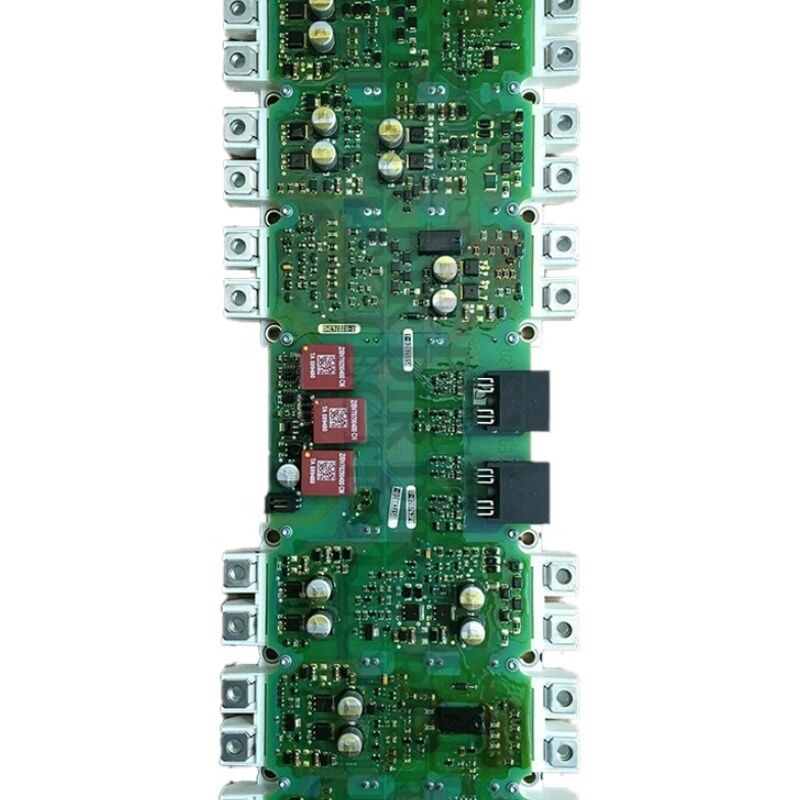

IGD2 गेट ड्राइवर बोर्ड और FS450R12KE3-S1 IGBT मॉड्यूल दोनों भौतिक रूप से R4 असेंबली में एकीकृत हैं, जो ड्राइव के हीटसिंक पर एक एकल प्रतिस्थापन योग्य इकाई के रूप में माउंट होता है।
IGD2 बोर्ड तीन एक साथ कार्य करता है: कंट्रोल यूनिट के स्विचिंग कमांड से PWM गेट पल्स उत्पन्न करना, अंतर्निहित सेंसर से मोटर चरण वर्तमान माप प्राप्त करना, और प्रत्येक छह IGBT स्थितियों पर डिसेचुरेशन डिटेक्शन के माध्यम से हार्डवेयर-स्तरीय ओवरकरंट सुरक्षा लागू करना।
FS450R12KE3-S1 IGBT मॉड्यूल पावर साइड को संभालता है — इन्वर्टर ब्रिज में 450A तक के करंट को लगभग 700V (480V एसी इनपुट के लिए) या 930V (690V एसी इनपुट के लिए, विशिष्ट ड्राइव कॉन्फ़िगरेशन के आधार पर) के डीसी बस वोल्टेज पर स्विच करना।
गेट ड्राइवर बोर्ड और IGBT मॉड्यूल को अलग-अलग वस्तुओं के बजाय एक मिलान वाली असेंबली के रूप में आपूर्ति की जाती है — यह एक डिजाइन दर्शन को दर्शाता है: IGD2 बोर्ड के गेट रेसिस्टर और ड्राइवर की विशेषताएं विशेष रूप से FS450R12KE3-S1 मॉड्यूल के लिए अनुकूलित हैं।
केवल IGBT मॉड्यूल को IGD2 बोर्ड (या इसके विपरीत) को बदले बिना बदलने से गेट ड्राइव विशेषताओं और IGBT स्विचिंग व्यवहार के बीच प्रदर्शन बेमेल का जोखिम होता है।
A5E00714562 को 1 अप्रैल 2016 को बंद कर दिया गया था। इसका नामित उत्तराधिकारी A5E36717803 है, जिसमें अगली पीढ़ी का IGD2 गेट ड्राइवर बोर्ड (A5E36717xxx IGD2 श्रृंखला का हिस्सा) उसी शक्ति स्तर के लिए संगत IGBT मॉड्यूल के साथ जोड़ा गया है।
A5E36717803 समान ड्राइव कॉन्फ़िगरेशन में एक प्रत्यक्ष कार्यात्मक प्रतिस्थापन के रूप में कार्य करता है।
उन साइटों के लिए जो अभी भी स्पेयर स्टॉक में A5E00714562 असेंबली रखती हैं या उन्हें प्राप्त करने की आवश्यकता है, औद्योगिक आफ्टरमार्केट प्राथमिक चैनल बना हुआ है।
उत्तराधिकारी भाग A5E36717803 नए मरम्मत आदेशों के लिए अनुशंसित विकल्प है जहां आफ्टरमार्केट A5E00714562 इन्वेंट्री अनुपलब्ध है।
FS450R12KE3-S1 एक एकल-पैकेज प्रारूप में एक पूर्ण तीन-चरण IGBT ब्रिज है, जो 1200V VCES रेटिंग के साथ 450A निरंतर कलेक्टर करंट के लिए रेटेड है। 1200V डिवाइस वोल्टेज 480V और 690V एसी आपूर्ति अनुप्रयोगों के लिए पर्याप्त मार्जिन प्रदान करता है, जहां डीसी बस क्रमशः लगभग 650V और 930V पर संचालित होती है।
पूर्ण-ब्रिज निर्माण असेंबली को सरल बनाता है — तीन-चरण इन्वर्टर के सभी छह IGBT एक ही मॉड्यूल में हैं, जो आंतरिक वायरिंग जटिलता और थर्मल प्रबंधन बिंदुओं को कम करता है।
450A रेटेड करंट पर, यह मॉड्यूल 200–280kW वर्ग (380–480V पर) में सिनैमिक्स ड्राइव पावर रेटिंग की सेवा करता है — बड़े पंप ड्राइव, कंप्रेसर, पंखे, और निरंतर प्रक्रिया उपकरण जैसे अनुप्रयोग जहां मोटर लोड महत्वपूर्ण हैं और ड्राइव विस्तारित अवधि के लिए पूर्ण करंट पर या उसके पास चलता है।
Q1: सिनैमिक्स G120 ड्राइव स्टार्टअप पर F30001 (ओवरकरंट) दिखाता है। कंट्रोल यूनिट परीक्षण किसी सॉफ्टवेयर दोष की पुष्टि नहीं करते हैं। क्या A5E00714562 पावर ब्लॉक इसका कारण होने की संभावना है?
एक पुष्टि-स्वस्थ CU पर स्टार्टअप पर F30001 FS450R12KE3-S1 में एक विफल IGBT (शॉर्ट-सर्किट या ओपन-सर्किट दोष), या IGD2 में गेट ड्राइवर दोष के कारण गलत फायरिंग के कारण हो सकता है। पूरे असेंबली को बदलने से पहले मुख्य टर्मिनलों पर शॉर्ट्स के लिए IGBT मॉड्यूल का परीक्षण करें।
किसी भी IGBT स्थिति में शॉर्ट को गेट सिग्नल हटा दिए जाने पर डीसी बस टर्मिनलों के बीच बहुत कम प्रतिरोध मापकर पुष्टि की जाती है।
पुष्टि की गई IGBT विफलता का मतलब पूर्ण पावर ब्लॉक प्रतिस्थापन है — दोनों IGD2 बोर्ड और IGBT मॉड्यूल, जैसा कि A5E00714562 में आपूर्ति की जाती है।
Q2: A5E00714562 बंद कर दिया गया है। क्या इसका उत्तराधिकारी A5E36717803 सीधे ड्रॉप-इन प्रतिस्थापन के रूप में स्थापित किया जा सकता है?
A5E36717803 सीमेंस-नामित उत्तराधिकारी है और इसे समान ड्राइव कॉन्फ़िगरेशन में एक कार्यात्मक प्रतिस्थापन के रूप में डिज़ाइन किया गया है। अधिकांश प्रतिष्ठानों के लिए, भौतिक माउंटिंग, ड्राइव-क्लिक इंटरफ़ेस, और डीसी बस कनेक्शन संगत हैं।
हालांकि, स्थापित करने से पहले सीमेंस की उत्तराधिकारी प्रयोज्यता दस्तावेज़ीकरण के विरुद्ध विशिष्ट सिनैमिक्स ड्राइव मॉडल, उत्पादन स्थिति और फर्मवेयर संस्करण की पुष्टि करें।
कुछ शुरुआती-उत्पादन सिनैमिक्स इकाइयों को नए पीढ़ी के पावर ब्लॉक स्थापित करने से पहले फर्मवेयर अपडेट की आवश्यकता हो सकती है, क्योंकि ड्राइव की पावर ब्लॉक पहचान फ़ंक्शन ड्राइव के आंतरिक डेटा बस के माध्यम से IGD2 बोर्ड के साथ संचार करता है।
Q3: A5E00714562 पावर ब्लॉक स्थापित करने के बाद, ड्राइव अलार्म A30031 (पावर यूनिट ओवरटेम्परेचर) दिखाता है। परिवेश का तापमान विनिर्देशों के भीतर है। सबसे संभावित कारण क्या है?
पावर ब्लॉक स्थापना के तुरंत बाद A30031 लगभग हमेशा एक थर्मल इंटरफ़ेस मुद्दा होता है। FS450R12KE3-S1 IGBT मॉड्यूल को मॉड्यूल की बेस प्लेट और हीटसिंक सतह के बीच सही थर्मल इंटरफ़ेस सामग्री (आमतौर पर थर्मल कंपाउंड या फेज-चेंज पैड) के साथ हीटसिंक पर स्थापित किया जाना चाहिए।
यदि थर्मल सामग्री को छोड़ दिया गया था, असमान रूप से लागू किया गया था, या गलत प्रकार का था, तो जंक्शन-टू-हीटसिंक थर्मल प्रतिरोध काफी बढ़ जाता है।
यह लोड के तहत IGBT जंक्शन तापमान को हीटसिंक बॉडी तापमान की तुलना में तेजी से बढ़ने का कारण बनता है, जिससे हीटसिंक स्वयं गर्म महसूस होने से पहले ओवरटेम्परेचर अलार्म ट्रिगर होता है।
थर्मल इंटरफ़ेस स्थापना की पुनः जाँच करें।
Q4: एक ही सिनैमिक्स G120 मॉडल के दो ड्राइव एक ही उत्पादन लाइन पर स्थापित हैं। एक विफल हो गया है और पावर ब्लॉक को बदलने की आवश्यकता है। क्या प्रतिस्थापन प्राप्त होने तक एक अस्थायी उपाय के रूप में काम करने वाले ड्राइव से पावर ब्लॉक को स्थानांतरित किया जा सकता है?
यह तकनीकी रूप से संभव है — काम करने वाले ड्राइव से पावर ब्लॉक फॉल्टेड ड्राइव के साथ संगत है। हालांकि, यह डाउनटाइम जोखिम को काम करने वाले ड्राइव में स्थानांतरित करता है, जो अब एक परीक्षण किए गए स्पेयर के बिना संचालित हो रहा है।
आमतौर पर दोनों ड्राइव को उनकी मूल स्थिति में चलाना और आफ्टरमार्केट से आपातकालीन आधार पर प्रतिस्थापन भाग प्राप्त करना बेहतर अभ्यास है।
ड्राइव के बीच पावर ब्लॉक को स्थानांतरित करना केवल तभी सलाह योग्य है जब दोनों ड्राइव के एक साथ डाउन होने का उत्पादन परिणाम एक ड्राइव के डाउन होने के परिणाम से कम गंभीर हो, जो सोर्सिंग लीड टाइम के लिए हो।
Q5: सिनैमिक्स G150 ड्राइव का A5E00714562 पावर ब्लॉक एक पुष्टि की गई मेन वोल्टेज सर्ज घटना के बाद विफल हो गया। क्या प्रतिस्थापन ब्लॉक स्थापित करने से पहले ड्राइव के बाकी इलेक्ट्रॉनिक्स का निरीक्षण किया जाना चाहिए?
हाँ — मेन वोल्टेज सर्ज जो पावर ब्लॉक को नष्ट करने के लिए पर्याप्त था, उसने अन्य घटकों पर भी दबाव डाला हो सकता है। प्रतिस्थापन पावर ब्लॉक स्थापित करने से पहले, डीसी लिंक कैपेसिटर को सूजन या रिसाव (दृश्य निरीक्षण) के लिए निरीक्षण करें और सही कार्य के लिए डीसी बस प्री-चार्ज सर्किट को मापें।
विफलता घटना से पहले संग्रहीत फॉल्ट कोड के लिए कंट्रोल यूनिट की जाँच करें। ब्रेकिंग रेसिस्टर (यदि फिट किया गया है) और ब्रेक चॉपर सर्किट बरकरार हैं, इसकी पुष्टि करें।
एक तनावग्रस्त प्री-चार्ज सर्किट, क्षतिग्रस्त कैपेसिटर, या समझौता किए गए ब्रेकिंग सिस्टम वाले ड्राइव पर एक नया पावर ब्लॉक स्थापित करने से नए असेंबली को फिर से नुकसान पहुंचाने का जोखिम होता है।
शेष ड्राइव इलेक्ट्रॉनिक्स का एक संपूर्ण आने वाला निरीक्षण दूसरे प्रतिस्थापन पावर ब्लॉक को प्राप्त करने की तुलना में बहुत कम समय लेता है।
