ORIGINAL SIEMENS SCR ट्रिगर बोर्ड TDB बोर्ड A5E00412608 A5EOO4126O8

Siemens A5E00412608 MICROMASTER 440 इन्वर्टर/कन्वर्टर ट्रिगर बोर्ड ड्राइव पावर सेक्शन के लिए IGBT फायरिंग पीसीबी

भाग संख्याःA5E00412608

वैकल्पिक संदर्भःA5E00412705

निर्माता:सीमेंस एजी (जर्मनी)

उत्पाद का प्रकार:AC इन्वर्टर/कन्वर्टर पावर सेक्शन के लिए ट्रिगर बोर्ड

उत्पाद परिवार:MICROMASTER 440 (MM440)

वजनः~490 ग्राम

लौ रेटिंगःUL 94V-0

उत्पादन की स्थितिःनिर्माता द्वारा बंद

उत्पत्ति का देश:जर्मनी

अवलोकन

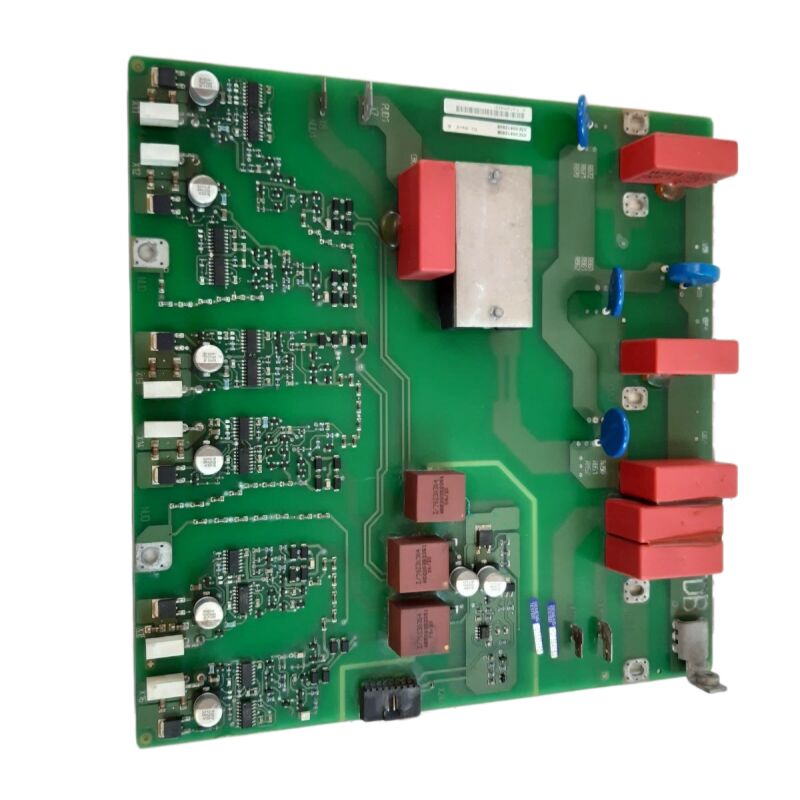

A5E00412608 ट्रिगर बोर्ड है √ आईजीबीटी फायरिंग प्रिंटेड सर्किट असेंबली √ सीमेंस MICROMASTER 440 AC वैरिएबल-फ्रिक्वेन्सी ड्राइव के लिए।यह MM440 के डिजिटल नियंत्रण इलेक्ट्रॉनिक्स और ड्राइव के इन्वर्टर पावर सेक्शन में भौतिक स्विचिंग ट्रांजिस्टर के बीच इंटरफेस पर बैठता है.

इसका मुख्य कार्य सरल है परन्तु महत्वपूर्ण हैःनियंत्रण बोर्ड से पल्स-चौड़ाई मॉड्यूलेशन कमांड प्राप्त करें और उन्हें सटीक समय पर गेट पल्स में अनुवाद करें जो वास्तव में IGBT ट्रांजिस्टरों को चालू और बंद करते हैं.

जब यह बोर्ड विफल हो जाता है, ड्राइव का आउटपुट चरण मूक हो जाता है, कोई स्विचिंग नहीं, मोटर के लिए कोई वोल्टेज नहीं, कोई गति नहीं।

माइक्रोमास्टर 440 सीमेंस का बहुउद्देश्यीय एसी ड्राइव प्लेटफॉर्म था, जो 0.12 किलोवाट से 250 किलोवाट तक कवर करता था,और अपने लंबे उत्पादन जीवन के दौरान यह दुनिया भर में औद्योगिक स्वचालन में सबसे व्यापक रूप से तैनात ड्राइव में से एक बन गया.

कन्वेयर, सेंट्रीफ्यूज, कंप्रेसर, एक्सट्रूडर लाइनें, लिफ्टिंग गियर, पैकेजिंग मशीनें ∙ अनुप्रयोगों की सूची लगभग MM440 ड्राइव पर भरोसा करने वाले उद्योगों की सूची जितनी लंबी है।

इनमें से कई उपकरण आज भी उत्पादक हैं। उन्हें चलाने के लिए A5E00412608 जैसे आंतरिक ड्राइव घटकों तक विश्वसनीय पहुंच की आवश्यकता होती है।यही कारण है कि एक स्वस्थ बाद के बाजार साइटों लंबे समय के बाद से Siemens भाग बंद सेवा जारी है.

वैकल्पिक संदर्भ A5E00412705 एक ही कार्यात्मक पीढ़ी के बोर्डों पर दिखाई देता है और आमतौर पर स्पेयर पार्ट्स डेटाबेस में A5E00412608 के साथ सूचीबद्ध है।

दोनों संदर्भ MM440 के पावर सेक्शन में एक ही स्थान को संबोधित करते हैं, हालांकि स्थापित बोर्ड के लेबल पर विशिष्ट संख्या की पुष्टि करना ऑर्डर करने से पहले सबसे सुरक्षित कदम बना हुआ है।

प्रमुख विनिर्देश

ट्रिगर बोर्ड क्या करता है और यह महत्वपूर्ण क्यों है?

MM440 के इन्वर्टर सेक्शन में ड्राइव के डीसी लिंक वोल्टेज को नियंत्रित एसी वोल्टेज में बदलने के लिए एक थ्री-फेज आईजीबीटी ब्रिज का उपयोग किया जाता है।स्विच की ऊपरी और निचली स्थिति में व्यवस्थित.

ट्रिगर बोर्ड इन छह उपकरणों में से प्रत्येक के लिए गेट पल्स उत्पन्न करता है।

इन गेट पल्स को ठीक समय पर होना चाहिए। समय में एक छोटी सी त्रुटि भी - गेट पल्स थोड़ी देर पहले या देर से आने या बिल्कुल भी आने में विफल रहने से तत्काल समस्याएं होती हैं।गलत उपकरण की जल्दी फायरिंग एक शूटिंग-थ्रू स्थिति बनाता है: दोनों ऊपरी और निचले स्विच एक चरण में एक साथ संचालित होते हैं, डीसी लिंक को शॉर्ट-सर्किट करते हैं और विनाशकारी ओवरकंट्रैक्ट उत्पन्न करते हैं।

अनुपलब्ध धड़कनें मोटर चरण को अनचाहे छोड़ देती हैं, असममित धारा तरंगों, टोक़ धड़कनों और मोटर हीटिंग का निर्माण करती हैं।

A5E00412608 इन परिणामों को रोकता है। बोर्ड में desaturation डिटेक्शन सर्किट शामिल हैं जो प्रत्येक IGBT की निगरानी करते हैं।

यदि आईजीबीटी सामान्य रूप से संतृप्त नहीं हो पाता है, तो यह एक वर्तमान प्रवाह को दर्शाता है जिसे डिवाइस समर्थन नहीं कर सकता है, बोर्ड नियंत्रण सॉफ्टवेयर से पहले कार्य करता है।बिजली अनुभाग की रक्षा के लिए सभी गेट आवेगों को दबानेयह हार्डवेयर प्रतिक्रिया माइक्रोसेकंड में संचालित होती है।

UL 94V-0 लौ रेटिंग

बोर्ड की सब्सट्रेट सामग्री का UL 94V-0 रेटिंग UL की ऊर्ध्वाधर लौ परीक्षण श्रृंखला में उच्चतम वर्गीकरण है। परीक्षण की स्थिति में,एक UL 94V-0 सब्सट्रेट को पांच लौ अनुप्रयोगों में से प्रत्येक के दस सेकंड के भीतर स्वयं बुझाना चाहिए, और जलते कणों को टपकाना नहीं चाहिए।

यह वर्गीकरण पुष्टि करता है कि A5E00412608 पीसीबी सामग्री आंतरिक दोष या आसन्न गर्मी स्रोत की स्थिति में दहन को बनाए नहीं रखती है या फैलती नहीं है।

औद्योगिक ड्राइव कैबिनेट में जहां कई बोर्ड, कंडेनसर, और उच्च धारा कंडक्टर एक साझा संलग्न स्थान पर कब्जा,यह रेटिंग एक चेकबॉक्स नहीं है यह एक व्यावहारिक अग्नि सुरक्षा गुण है जो सीमित करता है कि एक स्थानीय दोष कैसे बढ़ सकता है.

ईएसडी से निपटने की आवश्यकताएं

A5E00412608 पर गेट ड्राइवर ICs और optocouplers ESD-संवेदनशील हैं।प्लास्टिक की सतहों या सिंथेटिक कपड़ों के संपर्क में आने से ऐसे क्षति का खतरा होता है जो तुरंत दिखाई नहीं दे सकता है लेकिन बोर्ड के सेवा जीवन को छोटा कर देता है या सेवा में अंतराल से दोष व्यवहार का कारण बनता है.

स्थापना या हटाने के दौरान, एक ग्राउंड किए गए कलाई पट्टा का उपयोग करें, एक प्रवाहकीय सतह पर काम करें, और एंटी-स्टेटिक धातु पैकेजिंग में बोर्ड का परिवहन करें।

इसी तरह के सावधानी बरतने की जरूरत है जब फेल हुए बोर्ड को निकाला जाए, तो इसे ठीक से पैक किया जाना चाहिए ताकि इसे मरम्मत कंपनी को वापस किया जा सके।

अक्सर पूछे जाने वाले प्रश्न

Q1: MM440 रन कमांड पर फॉल्ट F022 (ग्राउंड फॉल्ट) को ट्रिगर करता है, लेकिन मोटर और आउटपुट केबलिंग को इन्सुलेशन रेजिस्टेंस टेस्ट द्वारा ग्राउंड फॉल्ट से मुक्त होने की पुष्टि की गई है।A5E00412608 एक झूठी गलती संकेत उत्पन्न हो सकता है?

F022 ट्रिगर बोर्ड से उत्पन्न हो सकता है यदि बोर्ड के वर्तमान माप सर्किट एक झूठी अंतर वर्तमान रीडिंग का उत्पादन कर रहा है।

बोर्ड के वर्तमान सेंसर ड्राइव के ग्राउंड फॉल्ट डिटेक्शन एल्गोरिथ्म को खिलाते हैं, और एक बहती या विफल सेंसर एक स्पष्ट ग्राउंड फॉल्ट हस्ताक्षर उत्पन्न करता है यहां तक कि एक स्वस्थ स्थापना पर भी।

बोर्ड को बदलने से पहले बोर्ड के वर्तमान सेंसर कनेक्शन की जांच करें ️ ट्रिगर बोर्ड और कंट्रोल बोर्ड के बीच एक ढीली फाइबर-ऑप्टिक केबल गलत F022 ट्रिप का एक आम कारण है।

Q2: वैकल्पिक भाग A5E00412705 उपलब्ध है लेकिन A5E00412608 स्टॉक से बाहर के रूप में सूचीबद्ध है। क्या ये बिना किसी ड्राइव रीकॉन्फिगरेशन के विनिमेय हैं?

A5E00412705 और A5E00412608 एक ही MM440 अनुप्रयोग के लिए निकट से संबंधित बोर्ड हैं। कई बाद के बाजार आपूर्तिकर्ताओं ने उन्हें विनिमेय प्रतिस्थापन के रूप में सूचीबद्ध किया है।सीमेंस के आंतरिक उत्पादन इतिहास में कभी-कभी निकट संख्या वाले भागों के बीच मामूली हार्डवेयर संशोधन शामिल होते हैं.

सबसे सुरक्षित कदम यह है कि विनिमेयता की पुष्टि करने से पहले स्थापित बोर्ड के लेबल के साथ ड्राइव की सीरियल नंबर और उत्पादन तिथि की क्रॉस-चेक करें।

ट्रिगर बोर्ड को बदलने पर ड्राइव पैरामीटर में कोई बदलाव की आवश्यकता नहीं होती है

Q3: प्रतिस्थापन बोर्ड A5E00412608 स्थापित करने के बाद, MM440 चलता है लेकिन मोटर धारा तरंग रूप एक चरण पर एक मामूली विषमता दिखाता है। क्या यह एक दोषपूर्ण प्रतिस्थापन बोर्ड का संकेत है?

बोर्ड की स्थापना के तुरंत बाद एक मामूली विषमता कभी-कभी नए बोर्ड के सेंसर सर्किट में अवशिष्ट वर्तमान माप ऑफसेट को दर्शाती है,जो ड्राइव के अपने पहले पूर्ण भार चक्र को पूरा करने के बाद ऑटो-सही करता है.

यदि असममिति लोड ऑपरेशन के पहले कुछ मिनटों के बाद भी बनी रहती है, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Q4: A5E00412608 बोर्ड में एक IGBT स्थिति के लिए गेट ड्राइव क्षेत्र पर दिखाई देने वाले जलने के निशान हैं। क्या मूल कारण बोर्ड या IGBT है?

एक विशिष्ट गेट ड्राइव स्थिति पर जलने के निशान लगभग हमेशा इंगित करते हैं कि संबंधित आईजीबीटी में एक गलती हुई जिसने गेट सर्किट के माध्यम से असामान्य धारा को वापस मजबूर किया।यह लगभग हमेशा एक संकेत है कि आईजीबीटी पहले विफल रहा है (शॉर्ट सर्किट या गेट ऑक्साइड टूटने) और परिणामस्वरूप ट्रिगर बोर्ड क्षतिग्रस्त.

प्रतिस्थापन ट्रिगर बोर्ड स्थापित करने से पहले, आईजीबीटी पावर मॉड्यूल का परीक्षण करें, यह पुष्टि करें कि सभी छह आईजीबीटी पदों में सामान्य गेट-कैथोड प्रतिरोध और कोई कलेक्टर-एमिटर शॉर्ट्स नहीं हैं।

एक विफल IGBT के साथ एक ड्राइव पर एक नया A5E00412608 स्थापित करने से विफलता दोहराई जाएगी।

Q5: A5E00412608 के साथ MM440 को निष्क्रिय किया जा रहा है। ट्रिगर बोर्ड पूरी तरह से काम करने की स्थिति में है। क्या इसे उसी फ्रेम आकार के एक और MM440 के लिए स्पेयर के रूप में संग्रहीत किया जा सकता है?

हाँ ️ एक निष्क्रिय ड्राइव से एक पुष्ट काम ट्रिगर बोर्ड एक ही शक्ति सीमा के अन्य MM440 इकाइयों के लिए एक मूल्यवान स्पेयर है।

इसे प्रवाहकीय (विरोधी स्थैतिक धातुकृत) पैकेजिंग में रखें जिसमें ए5ई भाग संख्या, ड्राइव मॉडल और फ्रेम का आकार और निकासी की तारीख दिखाई गई हो।

इसे सूखे वातावरण में गर्मी के स्रोतों से दूर रखें।

प्रतिस्थापन संयंत्र में उपयोग करने से पहले, कनेक्टर क्षेत्र पर किसी भी यांत्रिक क्षति या संक्षारण की जांच करने के लिए अच्छी रोशनी के तहत एक बेंच निरीक्षण करें।

एक बोर्ड जिसे वर्षों से सही ढंग से संग्रहीत किया गया है, आमतौर पर सामान्य रूप से काम करेगा।
