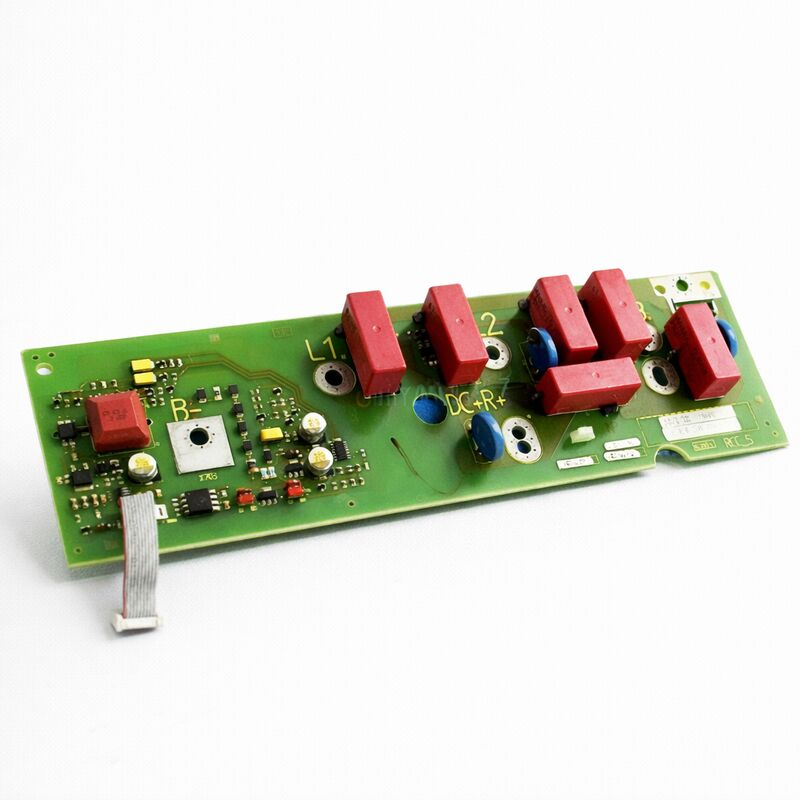

मूल SIEMENS ब्रेक बोर्ड/अब्सॉर्प्शन बोर्ड/सर्ज प्रोटेक्शन बोर्ड A5E002268102 A5EOO22681O2

सीमेंस A5E002268102 | औद्योगिक ड्राइव और ऑटोमेशन स्पेयर पार्ट पीसीबी — A5E सीरीज, जर्मनी

भाग संख्या: A5E002268102

निर्माता: सीमेंस एजी (जर्मनी)

उत्पाद प्रकार: स्पेयर पार्ट पीसीबी — A5E सीरीज

भाग सीरीज: A5E (सीमेंस आंतरिक स्पेयर पार्ट घटक नंबरिंग)

अनुप्रयोग: सीमेंस औद्योगिक ड्राइव, सीएनसी, और ऑटोमेशन सिस्टम

उत्पत्ति का देश: जर्मनी

अवलोकन

A5E002268102 एक सीमेंस स्पेयर पार्ट प्रिंटेड सर्किट बोर्ड है जिसे सीमेंस की A5E आंतरिक घटक नंबरिंग प्रणाली के तहत पहचाना जाता है।

A5E पदनाम सीमेंस का प्रतिस्थापन और स्पेयर-पार्ट घटकों के लिए संरचित संदर्भ है जो इसके औद्योगिक ड्राइव, सीएनसी, ऑटोमेशन और पावर इलेक्ट्रॉनिक्स उत्पाद लाइनों में उपयोग किए जाते हैं — SINAMICS, SIMOVERT MASTERDRIVES, SIMODRIVE, MICROMASTER, SIMOREG, और संबंधित ऑटोमेशन प्लेटफॉर्म तक फैले हुए हैं।

सीमेंस ड्राइव या ऑटोमेशन उत्पाद के भीतर प्रत्येक बोर्ड या इलेक्ट्रॉनिक सब-असेंबली में एक अद्वितीय A5E संदर्भ संख्या होती है, जिसे उपकरण की स्पेयर पार्ट्स सूची में प्रलेखित किया जाता है। A5E002268102 अपने होस्ट सीमेंस सिस्टम के भीतर एक विशिष्ट प्रतिस्थापन योग्य बोर्ड असेंबली के लिए पहचानकर्ता है।

यह ड्राइव या ऑटोमेशन उत्पाद के भीतर एक परिभाषित कार्य करता है — चाहे वह नियंत्रण बोर्ड, गेट ड्राइवर असेंबली, बिजली की आपूर्ति, इंटरफ़ेस बोर्ड, या कार्यात्मक सब-असेंबली के रूप में हो — जिसके लिए इसे निर्दिष्ट किया गया है।

सीमेंस A5E स्पेयर पार्ट्स का निर्माण उसी घटक मानकों और उत्पादन प्रक्रियाओं के अनुसार करता है जैसे कि निर्मित उपकरण में फिट किए गए मूल बोर्ड।

सही A5E भाग संख्या के साथ प्रतिस्थापन मूल के समान गुणवत्ता आवश्यकताओं के लिए निर्मित बोर्ड का उपयोग करके, सिस्टम को नए के समान विनिर्देश पर पुनर्स्थापित करता है।

मुख्य विनिर्देश

A5E सीरीज — सीमेंस की संरचित स्पेयर पार्ट्स प्रणाली

सीमेंस की A5E नंबरिंग प्रणाली इसके औद्योगिक उत्पाद पोर्टफोलियो में हर प्रतिस्थापन योग्य इलेक्ट्रॉनिक घटक के लिए एक एकल, स्पष्ट पहचानकर्ता प्रदान करती है। जब किसी ड्राइव या ऑटोमेशन सिस्टम को बोर्ड प्रतिस्थापन की आवश्यकता होती है, तो उत्पाद की सेवा मैनुअल स्पेयर पार्ट्स सूची में या स्थापित बोर्ड के लेबल पर पाया जाने वाला प्रासंगिक A5E नंबर, निश्चित ऑर्डरिंग संदर्भ होता है।

यह प्रणाली अस्पष्टता को समाप्त करती है: एक संख्या, एक बोर्ड, भले ही वह सीमेंस उत्पाद का समर्थन करता हो।

A5E002268102 इस परंपरा का पालन करता है।

बोर्ड के लेबल पर संख्या इसे विशिष्ट रूप से पहचानती है। यह सीमेंस की विनिर्माण प्रणाली में एक विशिष्ट बोर्ड असेंबली से मेल खाती है।

जिस उपकरण में यह बोर्ड स्थापित है, उसके लिए सेवा प्रलेखन में स्पेयर पार्ट्स तालिका में इस संख्या को सूचीबद्ध किया जाएगा, जो उस उपकरण के भीतर बोर्ड के भौतिक स्थान और कार्य के साथ क्रॉस-रेफरेंस किया गया है।

सीमेंस ड्राइव या ऑटोमेशन इंस्टॉलेशन का प्रबंधन करने वाली रखरखाव टीमों के लिए, प्रत्येक स्थापित इकाई में महत्वपूर्ण प्रतिस्थापन योग्य बोर्डों की A5E संख्याओं को रिकॉर्ड करना — इकाई की सेवा मैनुअल से लिया गया — एक अच्छा रखरखाव अभ्यास है।

जब कोई खराबी होती है, तो बोर्ड की A5E संख्या सक्रिय विफलता घटना के दौरान बोर्ड के प्रकार की पहचान करने की आवश्यकता के बिना ऑर्डर करने के लिए तुरंत उपलब्ध होती है।

गुणवत्ता और प्रामाणिकता — A5E भाग संख्या क्यों मायने रखती है

A5E प्रणाली प्रमाणीकरण तंत्र के रूप में भी कार्य करती है। प्रामाणिक सीमेंस A5E स्पेयर पार्ट्स सीमेंस की मान्य उत्पादन लाइनों पर योग्य घटकों का उपयोग करके उत्पादित किए जाते हैं, जिनका परीक्षण मूल उपकरण बोर्डों के समान आउटगोइंग गुणवत्ता मानकों के अनुसार किया जाता है।

बोर्ड लेबल पर A5E संख्या सीमेंस और अधिकृत सेवा प्रदाताओं को यह सत्यापित करने की अनुमति देती है कि बोर्ड एक वास्तविक सीमेंस स्पेयर है, न कि नकली या सामान्य प्रतिस्थापन।

सामान्य प्रतिस्थापन सतही रूप से मूल के समान दिख सकते हैं — समान भौतिक आकार, समान कनेक्टर लेआउट — लेकिन निम्न-श्रेणी के घटकों का उपयोग कर सकते हैं जो मूल के थर्मल, विद्युत, या विश्वसनीयता विनिर्देशों को पूरा नहीं करते हैं।

उच्च-शक्ति ड्राइव के वातावरण में, जहां तापमान चक्रित होता है, स्विचिंग शोर महत्वपूर्ण होता है, और विश्वसनीयता महत्वपूर्ण होती है, एक प्रामाणिक A5E स्पेयर पार्ट और एक प्रतिस्थापन के बीच का अंतर सेवा जीवन के वर्षों में मापा जा सकता है।

उत्पादन-महत्वपूर्ण अनुप्रयोगों के लिए जहां अनियोजित डाउनटाइम महंगा होता है, प्रामाणिक सीमेंस A5E स्पेयर पार्ट्स का उपयोग करना सबसे सुरक्षित तरीका है।

सीमेंस की आपूर्ति श्रृंखला या एक योग्य सीमेंस वितरक के माध्यम से ऑर्डर किया गया A5E002268102 वह पता लगाने की क्षमता और गुणवत्ता आश्वासन वहन करता है जो A5E संख्या का अर्थ है।

व्यावहारिक मार्गदर्शन — A5E बोर्डों की पहचान और ऑर्डर करना

यह पुष्टि करने के लिए कि A5E002268102 किसी विशिष्ट उपकरण के लिए सही स्पेयर है, ड्राइव या ऑटोमेशन कैबिनेट के भीतर प्रश्न में बोर्ड का पता लगाएं और बोर्ड के लेबल से भाग संख्या पढ़ें।

यदि लेबल A5E002268102 दिखाता है, तो यह सही ऑर्डरिंग संदर्भ है। पुष्टि करने के लिए उपकरण की सेवा मैनुअल या रखरखाव निर्देशों के स्पेयर पार्ट्स अनुभाग के विरुद्ध क्रॉस-रेफरेंस करें।

यदि बोर्ड लेबल पठनीय नहीं है या बोर्ड भौतिक रूप से सुलभ नहीं है, तो सेवा मैनुअल की स्पेयर पार्ट्स सूची — आमतौर पर उपकरण के भीतर बोर्ड स्थान द्वारा व्यवस्थित — प्रत्येक प्रतिस्थापन योग्य सब-असेंबली के लिए A5E संख्या की पहचान करेगी।

सीमेंस का ऑनलाइन स्पेयर पार्ट्स पोर्टल उपकरण प्रकार द्वारा A5E संख्या सत्यापन की भी अनुमति देता है।

ESD हैंडलिंग — एक संवेदनशील पीसीबी की सुरक्षा

A5E002268102 बोर्ड में ऐसे घटक होते हैं जो इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील होते हैं। बोर्ड हैंडलिंग के दौरान एक एकल ESD घटना तत्काल विफलता का कारण नहीं बन सकती है, लेकिन एक गुप्त दोष पैदा कर सकती है — एक कमजोर गेट ऑक्साइड या एक रिवर्स-बायस्ड जंक्शन जो शुरू में संचालित होता है लेकिन सेवा में समय से पहले विफल हो जाता है।

इसे हमेशा एक अनुमोदित ESD कलाई पट्टा को एक उपयुक्त ग्राउंड पॉइंट से जोड़कर संभालें।

एक प्रवाहकीय या अपव्ययी कार्य सतह पर काम करें। स्थापना तक बोर्ड को उसके मूल प्रवाहकीय एंटी-स्टैटिक पैकेजिंग में रखें।

विफल बोर्ड को हटाने और प्रतिस्थापन की स्थापना के दौरान, बोर्ड के घटक पक्ष या किसी भी उजागर कनेक्टर पिन को सीधे छूने से बचें। पीसीबी के किनारों से संभालें।

उन वातावरणों में भी जहां ESD जागरूकता अच्छी तरह से स्थापित है, इस अभ्यास को सुदृढ़ करना उचित है — बोर्ड-स्तरीय ESD क्षति आम है और नियमित रूप से अन्य कारणों से गलत बताई जाती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मैं यह कैसे पुष्टि करूं कि A5E002268102 मेरे विशिष्ट सीमेंस ड्राइव के लिए सही बोर्ड है, बिना गलत ऑर्डर के जोखिम के?

विशिष्ट ड्राइव मॉडल और सीरियल नंबर के लिए सेवा मैनुअल या स्पेयर पार्ट्स प्रलेखन का पता लगाएं। स्पेयर पार्ट्स सूची प्रत्येक प्रतिस्थापन योग्य बोर्ड को उसकी A5E संख्या और ड्राइव के भीतर उसके स्थान से पहचानती है।

स्थापित बोर्ड के लेबल को स्पेयर पार्ट्स सूची प्रविष्टि के साथ क्रॉस-रेफरेंस करें। यदि दोनों एक ही बोर्ड स्थिति के लिए A5E002268102 दिखाते हैं, तो भाग सही होने की पुष्टि की जाती है।

यदि ड्राइव का प्रलेखन उपलब्ध नहीं है, तो सीमेंस का तकनीकी सहायता ड्राइव के प्रकार पदनाम और सीरियल नंबर का उपयोग करके सही A5E संख्या की पुष्टि कर सकता है।

Q2: बोर्ड एक खराबी घटना के दौरान क्षतिग्रस्त हो गया था — एक आपूर्ति वृद्धि। A5E002268102 को प्रतिस्थापित किया जाएगा। क्या ड्राइव को सेवा में वापस करने से पहले किसी अन्य बोर्ड का निरीक्षण किया जाना चाहिए?

एक आपूर्ति वृद्धि जो एक बोर्ड को नुकसान पहुंचाने के लिए पर्याप्त गंभीर थी, उसने आसन्न बोर्डों और घटकों पर भी दबाव डाला हो सकता है। A5E002268102 को प्रतिस्थापित करने के बाद, ड्राइव में अन्य बोर्डों का वृद्धि क्षति के संकेतों के लिए निरीक्षण करें — मलिनकिरण, घटकों पर जलने के निशान, या फूला हुआ कैपेसिटर।

यदि वृद्धि महत्वपूर्ण थी, तो डीसी बस कैपेसिटर (कैपेसिटेंस और ईएसआर मापें) की जांच करें और किसी भी अन्य बोर्ड का निरीक्षण करें जो सीधे आपूर्ति रेल से जुड़े हों।

ड्राइव कैबिनेट में आपूर्ति इनपुट पर वृद्धि सुरक्षा की जांच करें और यदि आवश्यक हो तो सुधारें।

Q3: क्या A5E002268102 एक नए भाग के रूप में उपलब्ध है या केवल एक नवीनीकृत स्पेयर के रूप में?

उपलब्धता सीमेंस उत्पाद प्लेटफॉर्म के जीवनचक्र स्थिति पर निर्भर करती है जो इस बोर्ड का उपयोग करता है। यदि होस्ट प्लेटफॉर्म अभी भी सक्रिय उत्पादन में है, तो A5E002268102 सीमेंस या अधिकृत वितरकों से नया उपलब्ध हो सकता है।

बंद किए गए प्लेटफार्मों के लिए, नए पुराने स्टॉक और परीक्षण किए गए नवीनीकृत बोर्ड औद्योगिक इलेक्ट्रॉनिक्स आफ्टरमार्केट से उपलब्ध हैं।

प्रतिष्ठित विशेषज्ञ आपूर्तिकर्ताओं से नवीनीकृत बोर्ड कार्यात्मक रूप से नए के बराबर होते हैं और जब नया स्टॉक उपलब्ध नहीं होता है तो एक लागत प्रभावी विकल्प का प्रतिनिधित्व करते हैं।

Q4: सामान्य औद्योगिक सेवा में A5E श्रृंखला बोर्डों के विफल होने के क्या कारण हैं, वृद्धि की घटनाओं को छोड़कर?

ड्राइव नियंत्रण बोर्डों में सबसे आम प्राकृतिक विफलता मोड हैं: इलेक्ट्रोलाइटिक कैपेसिटर का क्षरण (कैपेसिटर थर्मल साइकलिंग के वर्षों के दौरान सूख जाता है, कैपेसिटेंस खो देता है और ईएसआर बढ़ाता है); सोल्डर जोड़ थकान (थर्मल साइकलिंग थ्रू-होल और एसएमडी सोल्डर जोड़ों में माइक्रो-क्रैक का कारण बनती है, अंततः रुक-रुक कर या स्थायी खुले सर्किट का उत्पादन करती है); और सीएमओएस घटक लैच-अप या ऑक्साइड क्षरण जो वर्षों से रखरखाव के दौरान संचयी ईएसडी जोखिम के कारण होता है।

"अचानक मृत्यु" के लिए जिम्मेदार बोर्ड विफलताएं अक्सर इन धीमी क्षरण प्रक्रियाओं के एक सीमा तक पहुंचने का परिणाम होती हैं — बोर्ड ठीक दिखाई देता था जब तक कि वह नहीं रहा।

Q5: क्या A5E002268102 को घटक स्तर पर मरम्मत की जा सकती है बजाय इसके कि यदि केवल एक घटक स्पष्ट रूप से क्षतिग्रस्त हो तो उसे प्रतिस्थापित किया जाए?

बोर्ड-स्तरीय मरम्मत कुछ A5E बोर्डों के लिए तकनीकी रूप से संभव है — एक विफल इलेक्ट्रोलाइटिक कैपेसिटर, एक उड़ा हुआ असतत ट्रांजिस्टर, या एक विफल वेरिस्टर को सही उपकरण के साथ एक कुशल इलेक्ट्रॉनिक्स तकनीशियन द्वारा प्रतिस्थापित किया जा सकता है।

हालांकि, घटक-स्तरीय मरम्मत के लिए योजनाबद्ध पहुंच (अक्सर प्रतिबंधित), विशिष्ट घटक सोर्सिंग, और आसन्न उपकरणों को नुकसान पहुंचाए बिना फाइन-पिच एसएमडी घटकों को रीवर्क करने की क्षमता की आवश्यकता होती है।

अधिकांश रखरखाव टीमों के लिए, A5E002268102 के साथ पूर्ण बोर्ड प्रतिस्थापन अधिक व्यावहारिक है और एक ज्ञात-अच्छा परिणाम देता है।

घटक मरम्मत पर विचार करने योग्य हो सकता है यदि बोर्ड लंबी लीड टाइम पर है, यदि विफलता मोड स्पष्ट रूप से पहचाना गया है, या यदि एक विशेषज्ञ ड्राइव मरम्मत सेवा उपलब्ध है।
