| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | GE |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 5136-डीएनपी |
तीसरा मॉडल तीनों में सबसे अस्पष्ट है क्योंकि आपके द्वारा भेजे गए नंबर में प्रत्यय गायब है। सार्वजनिक लिस्टिंग लगातार दिखाती है5136-डीएनपीके रूप मेंDeviceNet इंटरफ़ेस कार्ड परिवार, जैसे संस्करणों के साथ5136-डीएनपी-पीसीआई,5136-DNP-CPCI,5136-DNP-104,5136-डीएनपी-आईएसए, और5136-DNP-VME-4.
इन सभी वेरिएंटों में, साझा कार्य समान हैः एक होस्ट कंप्यूटर या बस प्लेटफॉर्म को एकडिवाइसनेटनेटवर्क।
यह 5136-डीएनपी परिवार को मानक नियंत्रण पीसीबी से अलग बनाता है। यह एक संचार इंटरफ़ेस उत्पाद है, और प्रमुख चयन बिंदु न केवल आधार परिवार का नाम है, बल्किबस प्रारूप प्रत्यय.

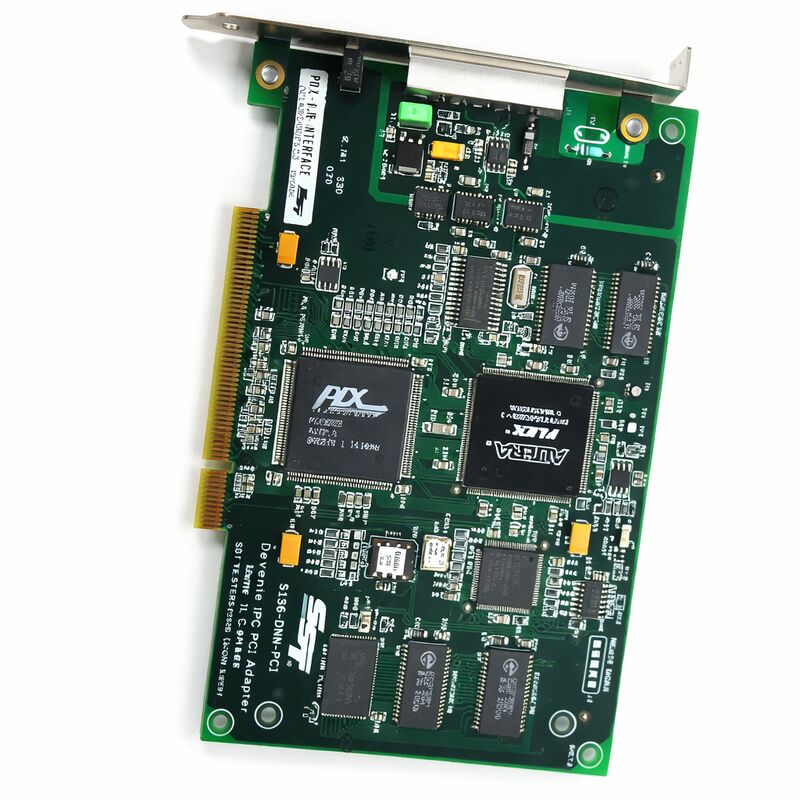

पीसीआई संस्करण के लिए सार्वजनिक प्रलेखन में कहा गया है कि यह एकडिवाइसनेट के लिए पीसीआई बस कंप्यूटर, समर्थन करता है125, २५० और ५०० केबाउड, और निष्पादित करता हैहार्डवेयर में DeviceNet प्रोटोकॉल.
अन्य सार्वजनिक सूचियों में कॉम्पैक्टपीसीआई, आईएसए, पीसी/104 और वीएमई प्रपत्रों में एक ही परिवार दिखाया गया है।
| पद | विवरण |
|---|---|
| अंश परिवार | 5136-डीएनपी |
| उत्पाद का प्रकार | DeviceNet इंटरफ़ेस कार्ड |
| सार्वजनिक रूप से देखे जाने वाले ज्ञात प्रकार | पीसीआई, कॉम्पैक्टपीसीआई, आईएसए, पीसी/104, वीएमई |
| मुख्य कार्य | होस्ट-टू-डिवाइसनेट संचार |
| सार्वजनिक रूप से देखे जाने वाले सामान्य पीसीआई डेटा | 33 मेगाहर्ट्ज़, 32-बिट पीसीआई |
| सामान्य पीसीआई डेटा दरें | 125 / 250 / 500 Kbaud |
| सार्वजनिक रूप से उल्लिखित नेटवर्क पद्धति | हार्डवेयर में निष्पादित DeviceNet प्रोटोकॉल |
| विशिष्ट अनुप्रयोग | एचएमआई, पीसी नियंत्रण, I/O अनुकरण |
द5136-डीएनपीपरिवार का उपयोग किया जाता है जब भी एक मेजबान मंच के साथ संवाद करने की जरूरत हैडिवाइसनेट नेटवर्कपीसीआई और कॉम्पैक्टपीसीआई संस्करणों के लिए सार्वजनिक सूचियों में अनुप्रयोगों का वर्णन किया गया है जैसे किऑपरेटर इंटरफेस और एचएमआई,पीसी आधारित नियंत्रण, औरI/O अनुकरण, जो इस कार्ड परिवार को औद्योगिक प्रणालियों के लिए एक व्यावहारिक फिट बनाता है जिन्हें कंप्यूटर-टू-डिवाइसनेट संचार परत की आवश्यकता होती है।
वास्तविक स्थापना परिदृश्यों में, इस परिवार को आम तौर पर उपयोग किया जाता हैऔद्योगिक पीसी संचार परियोजनाएं,DeviceNet आधारित मशीन निगरानी,एचएमआई एकीकरण, औरनियंत्रण प्रणाली जो DeviceNet के माध्यम से फील्ड उपकरणों के साथ डेटा का आदान-प्रदान करती है. इसका सटीक प्रयोग प्रत्यय पर निर्भर करता है, क्योंकि aपीसीआई,कॉम्पैक्टपीसीआई,आईएसए, यापीसी/104संस्करण पहले से उपयोग में होस्ट प्लेटफ़ॉर्म से मेल खाना चाहिए।
Q1. 5136-DNP किस प्रकार का बोर्ड है?
5136-डीएनपी एकDeviceNet इंटरफ़ेस कार्ड परिवारसार्वजनिक लिस्टिंग में इसके कई संस्करणों की पहचान की गई है, जिनमेंपीसीआई,कॉम्पैक्टपीसीआई,पीसी/104,आईएसए, औरवीएमईवेरिएंट, सभी डिवाइसनेट संचार पर केंद्रित।
प्रश्न 2. यह कार्ड सिस्टम में क्या करता है?
इसकी भूमिका एक होस्ट प्लेटफॉर्म को एकडिवाइसनेट नेटवर्कपीसीआई और कॉम्पैक्टपीसीआई संस्करणों के लिए सार्वजनिक उत्पाद पृष्ठों में इसे एक कार्ड के रूप में वर्णित किया गया है जो बस कंप्यूटर को डिवाइसनेट से जोड़ता है, जिसमें अनुप्रयोगों सहितऑपरेटर इंटरफेस और एचएमआई, पीसी नियंत्रण और आई/ओ अनुकरण.
Q3. 5136-डीएनपी कार्ड का चयन करते समय क्या जांच करनी चाहिए?
पुष्टि करने के लिए पहली बात यह है किप्रत्यय, क्योंकि5136-डीएनपीअपने आप में बस प्रारूप की पहचान करने के लिए पर्याप्त नहीं है। एक पीसीआई संस्करण एक कॉम्पैक्टपीसीआई, आईएसए, पीसी / 104 या वीएमई संस्करण के साथ विनिमेय नहीं है, भले ही परिवार का नाम समान हो। उसके बाद,पुष्टि करेंलक्ष्य DeviceNet नेटवर्क आवश्यकताएंऔरहोस्ट प्लेटफार्मजहां कार्ड स्थापित किया गया है।
Q4. प्रमुख विनिर्देशों की व्याख्या कैसे की जानी चाहिए?
के लिएपीसीआईसंस्करण, सार्वजनिक लिस्टिंग दिखाएँ33 MHz,32-बिट पीसीआई, एक40 MHz AM186EM माइक्रोप्रोसेसर,256K रैम,256K साझा रैम, और समर्थन के लिए125, २५० और ५०० केबाउडDeviceNet दरें. ये आंकड़े केवल तभी उपयोगी होते हैं जब स्थापित कार्ड विशेष रूप से5136-डीएनपी-पीसीआईवे अन्य प्रत्ययों के लिए स्वचालित रूप से स्थानांतरित नहीं किए जाने चाहिए।
प्रश्न 5. प्रतिस्थापन से पहले क्या सबसे महत्वपूर्ण है?
प्रतिस्थापन से पहले, पुष्टि करें किबोर्ड लेबल पर पूर्ण प्रत्यय,मेजबान-बस प्रकार, औरआवश्यक DeviceNet भूमिकाइस परिवार के भीतर, सबसे आम चयन त्रुटि भौतिक बस प्रारूप को याद करते हुए DeviceNet फ़ंक्शन से मेल खाती है।
