| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-1212-0901 |

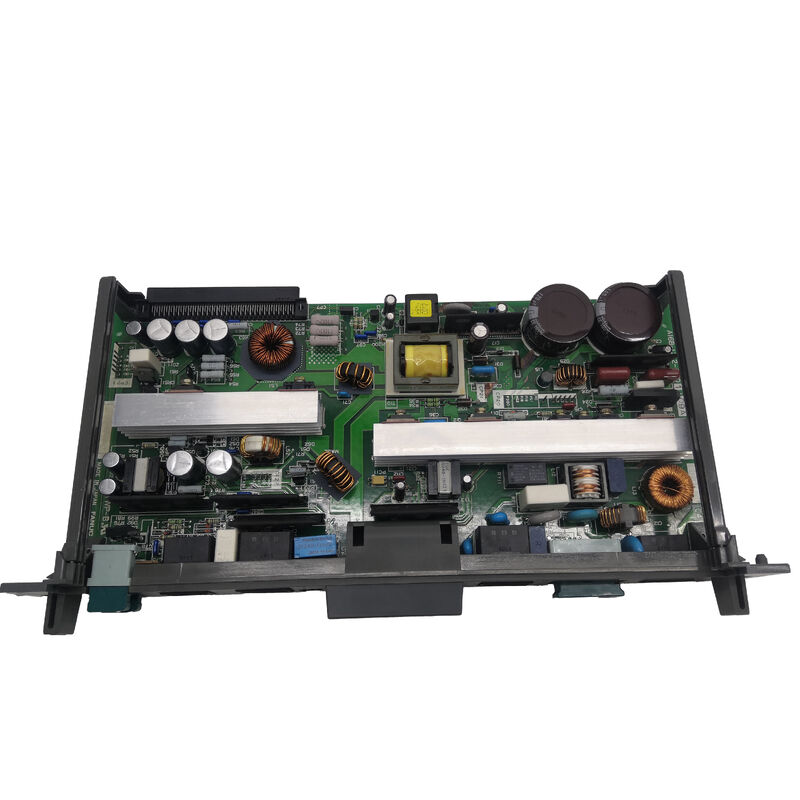

A16B-1212-0901 C1 प्रकार का PSU A1 है जो FANUC सीरीज 16 और 18 सीएनसी नियंत्रणों के 2-स्लॉट मुख्य रैक में फिट बैठता है - इन नियंत्रक पीढ़ियों के आसपास निर्मित खराद, मशीनिंग केंद्रों और ईडीएम पर उपयोग किया जाने वाला कॉम्पैक्ट नियंत्रण प्रारूप। यह मुख्य सीपीयू बोर्ड और I/O बोर्ड के बगल वाले रैक में बैठता है, और यह उस रैक के सभी बोर्डों को शक्ति प्रदान करता है।
इस बिजली आपूर्ति में एक अंतर्निहित I/P इकाई है - एक एकीकृत इनपुट पावर रिले सर्किट जो सीएनसी पावर-ऑन और पावर-ऑफ अनुक्रम का प्रबंधन करता है। बाहरी आपातकालीन स्टॉप सर्किट और सीएनसी के आंतरिक पावर-ऑन लॉजिक के बीच रिले इंटरलॉक इस इकाई के माध्यम से चलता है।
बैकअप बैटरी भौतिक रूप से इस पीएसयू के अंदर है- मुख्य सीपीयू बोर्ड पर नहीं। जब भी सीएनसी बंद होता है तो वह बैटरी मुख्य सीपीयू बोर्ड (सीएनसी पैरामीटर, प्रोग्राम, टूल ऑफसेट) पर एसआरएएम डेटा बनाए रखती है। इसका प्रतिस्थापन पर सीधा प्रभाव पड़ता है: यदि A16B-1212-0901 को लगभग 30 मिनट से अधिक समय के लिए रैक से हटा दिया जाता है, तो बैटरी अब CPU बोर्ड SRAM की आपूर्ति नहीं कर सकती है, और संग्रहीत डेटा खो सकता है। जब तक प्रतिस्थापन फिट होने के लिए तैयार न हो जाए तब तक मूल इकाई को स्थापित रखें। यदि बिजली आपूर्ति आने से पहले लंबे समय तक बंद रही है, तो मशीन शुरू करने से पहले सत्यापित करें कि सीएनसी डेटा वर्तमान बैकअप से अभी भी बरकरार है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए16बी-1212-0901 |
| प्रकार | विद्युत आपूर्ति A1 (C1) |
| इनपुट | 200-240V ए.सी |
| संगत सीएनसी | सीरीज 16-एमए/एमबी/टीए/टीबी, 18-एमए/एमबी/टीए/टीबी |
| रैक प्रारूप | 2-स्लॉट मुख्य रैक |
| में निर्मित | आई/पी इकाई |
| स्थिति एलईडी | पीआईएल (हरा = एसी पावर), लाल (दोष) |
| वज़न | 0.91 किग्रा |
| शृंखला | ए16बी-1212 |
बिजली आपूर्ति के सामने वाले हिस्से पर दो एलईडी तत्काल स्थिति प्रदान करती हैं:
जनहित याचिका (हरा):जब AC इनपुट पावर CP1 पर मौजूद हो तो प्रकाशित होता है। यदि मशीन की बिजली चालू होने पर पीआईएल बंद है, तो आने वाली एसी आपूर्ति और फ़्यूज़ को F1 (200V AC इनपुट फ़्यूज़: Daito GP75) पर जांचें।
लाल एलईडी:जब बिजली आपूर्ति आंतरिक खराबी का पता लगाती है तो रोशनी होती है। पीआईएल के साथ यह एलईडी चालू होने से यह भी संकेत मिलता है कि बिजली आपूर्ति में एसी प्राप्त हो रहा है लेकिन इसमें आंतरिक विफलता है - पीएसयू को प्रतिस्थापन या मरम्मत की आवश्यकता है।
अतिरिक्त फ़्यूज़ 9" CRT/LCD आउटपुट (F3) और I/O यूनिट पावर (F4) की सुरक्षा करते हैं। इस PSU में उपयोग की जाने वाली बैटरी A98L-0031-0012 है - यूनिट के साथ शामिल नहीं है और मौजूदा बैटरी ख़त्म होने पर अलग से ऑर्डर करना होगा।
Q1: प्रतिस्थापन आने तक मूल A16B-1212-0901 को स्थापित क्यों रहना चाहिए?
SRAM बैकअप बैटरी भौतिक रूप से इस बिजली आपूर्ति के अंदर है। यह बैकप्लेन कनेक्शन के माध्यम से मुख्य सीपीयू बोर्ड के एसआरएएम को लगातार आपूर्ति करता है। पीएसयू को हटाने से एसआरएएम में बैटरी की शक्ति कम हो जाती है, और सीएनसी पैरामीटर और प्रोग्राम डेटा 30 मिनट के भीतर नष्ट हो सकता है। मूल को तब तक स्थापित रखें जब तक कि आप तत्काल प्रतिस्थापन के लिए तैयार न हो जाएं।
Q2: पीआईएल हरी एलईडी बंद है और सीएनसी चालू नहीं होगी। क्या पीएसयू दोषपूर्ण है?
पीआईएल बंद का मतलब पीएसयू इनपुट पर कोई एसी पावर नहीं है। दोषपूर्ण पीएसयू मानने से पहले, सीपी1 पर आने वाले एसी वोल्टेज को मीटर से सत्यापित करें। F1 इनपुट फ़्यूज़ (Daito GP75) की जाँच करें। यदि एसी वोल्टेज मौजूद है और फ्यूज बरकरार है लेकिन पीआईएल बंद है, तो पीएसयू का इनपुट सर्किट विफल हो गया है और यूनिट को मरम्मत या प्रतिस्थापन की आवश्यकता है।
Q3: कौन से FANUC नियंत्रण A16B-1212-0901 के साथ संगत हैं?
यूनिट ए और बी मॉडल वेरिएंट में FANUC सीरीज 16 और 18 पहली पीढ़ी के नियंत्रणों में फिट होती है: 16-एमए, 16-एमबी, 16-टीए, 16-टीबी, 16-डब्ल्यू, 18-एमए, 18-एमबी, 18-टीए, 18-टीबी, 18-एमसी, और 18-टीसी। कुछ आरजे रोबोट नियंत्रक भी इस बिजली आपूर्ति का उपयोग करते हैं। यह 2-स्लॉट कॉम्पैक्ट रैक कॉन्फ़िगरेशन में फिट बैठता है - उच्च क्षमता वाले सीएनसी कॉन्फ़िगरेशन द्वारा उपयोग किए जाने वाले बड़े मल्टी-स्लॉट रैक में नहीं।
Q4: A16B-1212-0901 किस बैटरी का उपयोग करता है, और इसे कितनी बार बदला जाना चाहिए?
बैटरी पार्ट नंबर A98L-0031-0012 है और यह PSU के साथ शामिल नहीं है। FANUC आमतौर पर हर 2-3 साल में या सीएनसी पर बैटरी अलार्म दिखाई देने पर प्रतिस्थापन की सिफारिश करता है। SRAM डेटा हानि से बचने के लिए यदि संभव हो तो बैटरी को CNC चालू से बदलें - संचालित अवस्था में बैटरी हॉट-स्वैपेबल है।
Q5: क्या A16B-1212-0901 की मरम्मत की जा सकती है, या इसे बदलने की आवश्यकता है?
FANUC CNC PSU मरम्मत विशेषज्ञों के माध्यम से मरम्मत व्यापक रूप से उपलब्ध है। सामान्य विफलता बिंदुओं में डीसी आउटपुट फिल्टर कैपेसिटर, रेक्टिफायर स्टेज घटक और आई/पी यूनिट में रिले शामिल हैं। कार्यशील FANUC 16/18 नियंत्रण पर पूर्ण-लोड परीक्षण सत्यापन के साथ एक विशेषज्ञ से मरम्मत की गई इकाई प्रतिस्थापन की सोर्सिंग के लिए एक विश्वसनीय और किफायती विकल्प है।
