A20B-3900-0183 FANUC सर्किट बोर्ड A2OB-39OO-O183

FANUC A20B-3900-0183 | 32 एमबी FROM + 512K SRAM मेमोरी मॉड्यूल - श्रृंखला 16i / 18i / 21i मॉडल बी सीएनसी

एक मॉड्यूल पर दो मेमोरी फ़ंक्शन

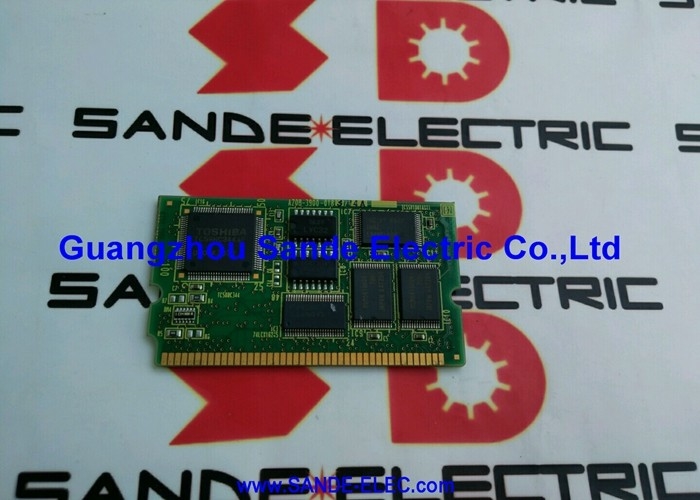

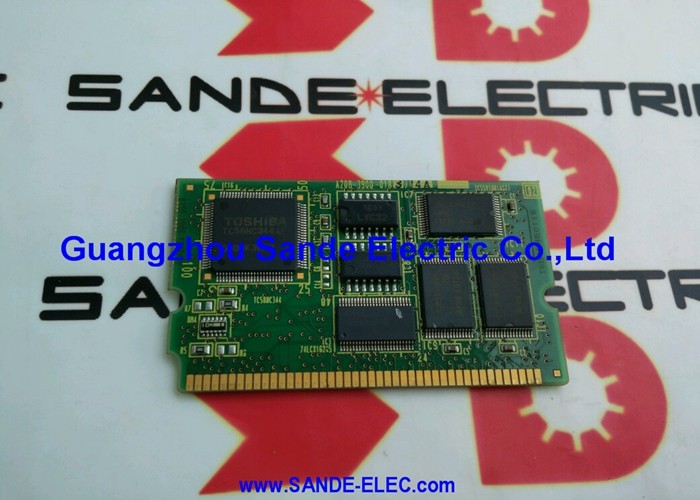

A20B-3900-0183 एक प्लग-इन डॉटर बोर्ड है जो दो अलग-अलग मेमोरी प्रकारों को एक मॉड्यूल में जोड़ता है, जो FANUC i-सीरीज़ सीएनसी नियंत्रण के भीतर विभिन्न भूमिकाएँ प्रदान करता है:

32 एमबी फ्रॉम (फ्लैश रॉम):सीएनसी ऑपरेटिंग सॉफ्टवेयर, पीएमसी लैडर प्रोग्राम, पार्ट प्रोग्राम डेटा और सर्वो पैरामीटर फ़ाइलों के लिए गैर-वाष्पशील भंडारण। FROM सामग्री बैटरी पावर के बिना बनी रहती है। जब सीएनसी बूट होता है, तो सिस्टम सॉफ़्टवेयर FROM से कार्यशील RAM में लोड होता है। स्थापित सीएनसी मॉडल और विकल्प कॉन्फ़िगरेशन के लिए सही सॉफ़्टवेयर पैकेज का उपयोग करके मॉड्यूल प्रतिस्थापन के बाद FROM को पुनः लोड किया जाना चाहिए।

512K SRAM (बैटरी समर्थित):मशीन पैरामीटर, टूल ऑफसेट डेटा, कार्य समन्वय ऑफसेट, और अन्य वास्तविक समय परिचालन डेटा रखता है जो पावर चक्रों में जीवित रहना चाहिए। SRAM को अपनी सामग्री को बनाए रखने के लिए निरंतर बैकअप बैटरी पावर की आवश्यकता होती है। बैकअप बैटरी सीएनसी मुख्य बोर्ड पर या आसन्न बैटरी धारक में है - इस मेमोरी मॉड्यूल में ही नहीं। ख़राब बैटरी के कारण SRAM डेटा हानि होती है; इस मॉड्यूल को हटाने या बदलने से पहले हमेशा बैटरी की स्थिति सत्यापित करें।

मुख्य विशिष्टताएँ

मॉडल बी - मॉडल ए के समान नहीं

FANUC 16i/18i/21i परिवार के भीतर, मॉडल A और मॉडल B विभिन्न मेमोरी मॉड्यूल विशिष्टताओं का उपयोग करते हैं। 512K SRAM के साथ A20B-3900-0183 मॉडल B वैरिएंट है। A20B-3900-0163, जिसमें 1MB SRAM है, आमतौर पर मॉडल A पीढ़ी से जुड़ा है। स्थापित सीएनसी मॉडल के लिए गलत SRAM क्षमता या FROM संस्करण के साथ एक मॉड्यूल स्थापित करना या तो प्रारंभ करने में विफल रहेगा या संगतता त्रुटियां उत्पन्न करेगा।

ऑर्डर देने से पहले सीएनसी की सिस्टम सूचना स्क्रीन से स्थापित सीएनसी मॉडल पत्र (मॉडल ए या मॉडल बी) की पुष्टि करें। पीसीबी पर लेबल से स्थापित मॉड्यूल के भाग संख्या की पुष्टि करें - केवल दस्तावेज़ीकरण से नहीं, क्योंकि मॉड्यूल को पहले की सेवा के दौरान फ़ील्ड-बदला जा सकता है।

प्रतिस्थापन प्रक्रिया नोट्स

जब मॉड्यूल हटा दिया जाता है तो FROM सामग्री स्वचालित रूप से संरक्षित नहीं होती है - यदि सॉफ़्टवेयर कॉन्फ़िगरेशन को फ़ैक्टरी स्थिति से संशोधित किया गया है तो हटाने से पहले सभी FROM डेटा का बैकअप लें। SRAM डेटा तब तक बरकरार रखा जाता है जब तक स्वैप के दौरान बैकअप बैटरी स्वस्थ रहती है; यदि प्रक्रिया अनुमति देती है तो सीएनसी संचालित होने पर मॉड्यूल को स्वैप करें, या सुनिश्चित करें कि शुरू करने से पहले एक नया बैकअप मौजूद है। प्रतिस्थापन फिट करने के बाद, सॉफ़्टवेयर से पुनः लोड करें और उत्पादन चलाने से पहले बैकअप से SRAM डेटा को पुनर्स्थापित करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या बैकअप बैटरी A20B-3900-0183 मॉड्यूल के अंदर ही बैठती है?

नहीं, SRAM बैकअप बैटरी सीएनसी मुख्य बोर्ड पर या मुख्य बोर्ड के पास बैटरी होल्डर में स्थित होती है - इस मेमोरी मॉड्यूल के अंदर नहीं। इस मॉड्यूल को हटाने से बैटरी पर कोई प्रभाव नहीं पड़ता है। हालाँकि, यदि स्वैप से पहले या उसके दौरान बैटरी ख़त्म हो जाती है, तो SRAM डेटा (पैरामीटर, ऑफ़सेट) खो जाएगा। कोई भी मेमोरी मॉड्यूल प्रतिस्थापन शुरू करने से पहले बैटरी की स्थिति की जाँच करें।

Q2: A20B-3900-0183 को बदलने के बाद कौन सा डेटा पुनः लोड किया जाना चाहिए?

सामग्री से (सीएनसी ऑपरेटिंग सॉफ़्टवेयर, पीएमसी सीढ़ी, पैरामीटर फ़ाइलें) को बैकअप से पुनः लोड किया जाना चाहिए। SRAM डेटा (मशीन पैरामीटर, टूल और कार्य ऑफ़सेट) को बैकअप से पुनर्स्थापित किया जाना चाहिए यदि इसे स्वैप के दौरान संरक्षित नहीं किया गया था। किसी भी मेमोरी मॉड्यूल प्रतिस्थापन से पहले FROM और SRAM डेटा दोनों को कवर करने वाला एक संपूर्ण मशीन बैकअप आवश्यक है।

Q3: क्या A20B-3900-0183 (512K SRAM) A20B-3900-0163 (1MB SRAM) का स्थान ले सकता है?

नहीं, अलग-अलग एसआरएएम क्षमताएं अलग-अलग पैरामीटर तालिका आकारों के साथ अलग-अलग सीएनसी मॉडल पीढ़ियों की सेवा करती हैं। अपर्याप्त एसआरएएम के साथ मॉड्यूल स्थापित करने से पैरामीटर भंडारण त्रुटियां होती हैं। किसी ऐसे सिस्टम में उच्च-एसआरएएम मॉड्यूल स्थापित करना जिसके लिए इसकी आवश्यकता नहीं है, संगतता समस्याएं भी उत्पन्न कर सकता है। हमेशा सटीक भाग संख्या का मिलान स्थापित सीएनसी मॉडल से करें।

Q4: सीएनसी पावर-अप के बाद FROM चेकसम त्रुटि दिखाता है। क्या मेमोरी मॉड्यूल दोषपूर्ण है?

FROM चेकसम त्रुटि सबसे आम तौर पर इंगित करती है कि FROM सामग्री दूषित हो गई थी - या तो लिखने के दौरान बिजली की रुकावट से या खराब फ्लैश चिप से। साफ़ बैकअप से FROM सॉफ़्टवेयर को पुनः लोड करने का प्रयास करें। यदि पुनः लोड करने के बाद भी त्रुटि बनी रहती है, तो मॉड्यूल में फ्लैश मेमोरी खराब हो गई है और मॉड्यूल को प्रतिस्थापन की आवश्यकता है।

Q5: सीएनसी स्टार्टअप पर एक मेमोरी अलार्म (SRAM समता त्रुटि या समान) दिखाता है। क्या यह मेमोरी मॉड्यूल है?

SRAM में समता त्रुटि या तो ख़त्म हो चुकी बैकअप बैटरी (पावर-ऑफ के दौरान डेटा भ्रष्टाचार का कारण) या एक विफल SRAM चिप का संकेत दे सकती है। पहले बैकअप बैटरी की जांच करें और बदलें - यदि बैटरी बदलने और एसआरएएम डेटा बहाली के बाद त्रुटि दूर हो जाती है, तो इसका कारण बैटरी थी। यदि पुष्टि की गई स्वस्थ बैटरी और पुनः लोड किए गए डेटा के साथ त्रुटि बनी रहती है, तो मॉड्यूल में SRAM विफल हो गया है और मॉड्यूल को प्रतिस्थापन की आवश्यकता है।
