| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0490 |

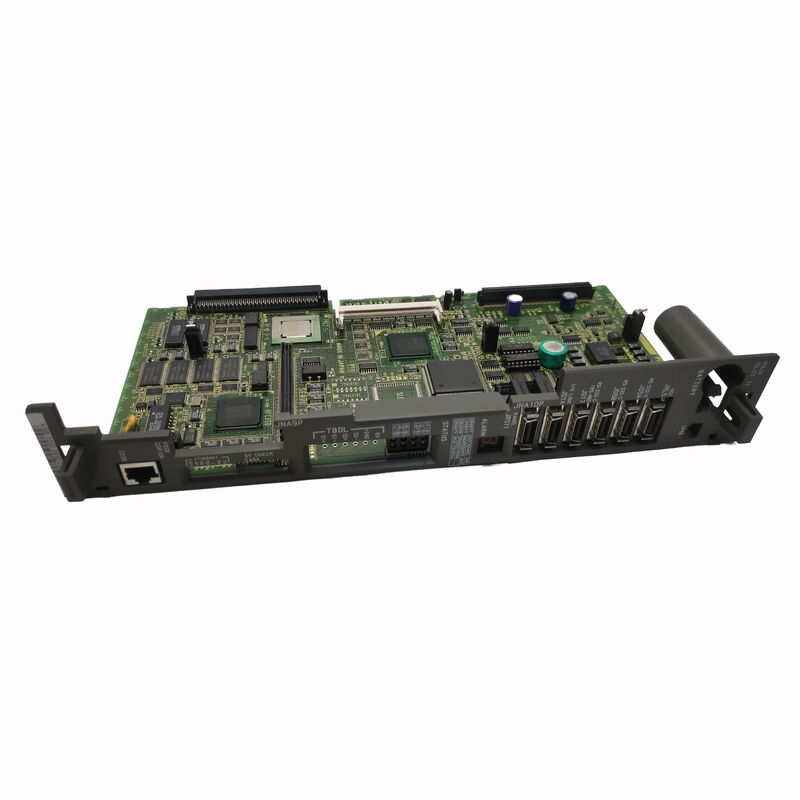

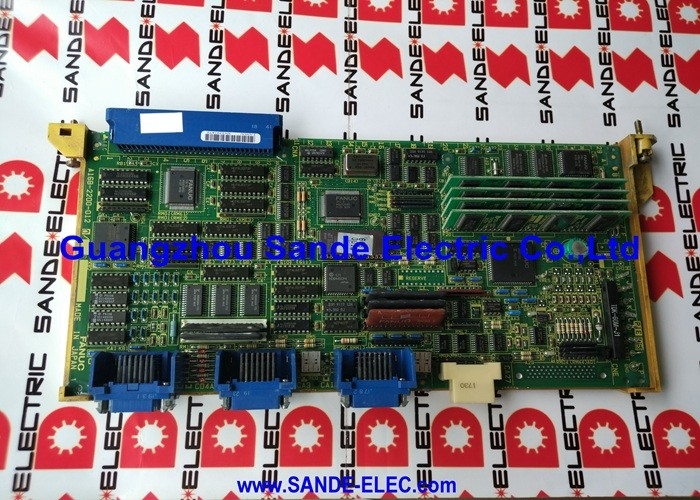

यह FANUC A16B-3200-0490 FANUC के i-सीरीज़ CNC कंट्रोल के लिए मुख्य CPU बोर्ड — मास्टर PCB — है। FANUC CNC सिस्टम के भौतिक आर्किटेक्चर में, यह केंद्रीय बोर्ड है जिससे कंट्रोल कैबिनेट में बाकी सब कुछ जुड़ा होता है या उस पर निर्भर करता है।
सर्वो एम्पलीफायर FSSB ऑप्टिकल फाइबर बस के माध्यम से इस बोर्ड से संचार करते हैं। डिस्प्ले PCB (जैसे A20B-3300-0091) इस बोर्ड पर स्लॉट में प्लग होता है। PMC लैडर (मशीन का PLC प्रोग्राम) इस बोर्ड पर लगे प्रोसेसर पर निष्पादित होता है।
ऑपरेटर पैनल की MDI कुंजियाँ अपने सिग्नल इस बोर्ड को भेजती हैं। संक्षेप में: A16B-3200-0490 CNC का तंत्रिका केंद्र है।
A16B-3200 फ़ैमिली को समझने के लिए बोर्ड की प्लग-इन मॉड्यूल प्रणाली को समझना आवश्यक है।
सामान्य A16B-3200-0490 बोर्ड, अपने SMD मॉड्यूल के बिना, प्रोसेसर, बैकप्लेन कनेक्टर, पावर सप्लाई सर्किट, डायग्नोस्टिक LED ऐरे और फिक्स्ड हार्डवेयर शामिल करता है।
जो चीज़ बोर्ड को मशीन के लिए विशिष्ट बनाती है, वह SMD मॉड्यूल का सेट है जो इसमें प्लग किया गया है:
FROM (फ्लैश ROM) मॉड्यूल CNC सिस्टम सॉफ़्टवेयर को स्टोर करते हैं — FANUC ऑपरेटिंग सिस्टम, मोशन कंट्रोल फ़र्मवेयर, और मशीन टूल बिल्डर द्वारा खरीदे गए कोई भी सॉफ़्टवेयर विकल्प (ग्राफ़िक विकल्प, DNC विकल्प, PMC लैडर संकलन, आदि)।
सही FROM मॉड्यूल के बिना, बोर्ड में कोई ऑपरेटिंग सिस्टम नहीं होता है और यह शुरू नहीं हो सकता है।
SRAM मॉड्यूलमशीन ऑपरेशन के दौरान बदलने वाले बैटरी-समर्थित डेटा को स्टोर करते हैं — CNC पैरामीटर (बैकलैश मान, सर्वो गेन, एक्सिस सीमाएं, फ़ीड दरें), पार्ट प्रोग्राम, टूल ऑफ़सेट टेबल, PMC डेटा, और वर्क कोऑर्डिनेट ऑफ़सेट।
SRAM मशीन में सबसे मूल्यवान डेटा स्टोर है क्योंकि इसमें संचित कमीशनिंग और उत्पादन सेटअप शामिल है जो मशीन को सही ढंग से प्रदर्शन करने में सक्षम बनाता है। SRAM बैटरी का जीवनकाल आमतौर पर 2-5 वर्ष होता है।
DRAM मॉड्यूलप्रोग्राम निष्पादन के लिए वर्किंग मेमोरी प्रदान करते हैं — ऑपरेशन के दौरान CNC का सक्रिय कार्यक्षेत्र।
| पैरामीटर | मान |
|---|---|
| कार्य | मुख्य CPU / मास्टर PCB |
| PMC | PMC-SB7 |
| मॉड्यूल आर्किटेक्चर | FROM + SRAM + DRAM प्लग-इन |
| एक्सिस | मल्टी-एक्सिस (सॉफ़्टवेयर-निर्भर) |
| इंटरफ़ेस | FSSB, बैकप्लेन, डिस्प्ले स्लॉट |
| स्थिति | बंद किया गया स्पेयर |
| उत्पत्ति | जापान |
| आपूर्ति की स्थिति | केवल बोर्ड — कोई SMD मॉड्यूल नहीं |
A16B-3200 सीरीज़ कई FANUC CNC पीढ़ियों तक फैली हुई है, जिसमें प्रत्येक पीढ़ी और उप-सीरीज़ का एक विशिष्ट अंतिम-चार-अंकीय प्रत्यय होता है।
-0490 इस बोर्ड को 0i-B पीढ़ी में रखता है, जो -0491 (जो PMC-SB7 चलाने वाले 0i-TB मेन बोर्ड के रूप में पुष्टि की गई है) से निकटता से संबंधित है। -0490 और -0491 दोनों एक ही डिज़ाइन पीढ़ी के सदस्य हैं — वे एक ही मौलिक आर्किटेक्चर साझा करते हैं, एक ही प्रकार के SMD मॉड्यूल स्वीकार करते हैं, और PMC-SB7 मशीन लैडर लॉजिक चलाते हैं।
A16B-3200 फ़ैमिली में पिछली पीढ़ियाँ (जैसे 16C सीरीज़ के लिए -0190, 16B के लिए -0090) यांत्रिक रूप से समान हैं लेकिन सॉफ़्टवेयर-संगत नहीं हैं।
16C बोर्ड से SMD मॉड्यूल 0i-B बोर्ड पर नहीं चल सकते हैं, और इसके विपरीत। किसी भी A16B-3200 वेरिएंट का ऑर्डर देने से पहले विशिष्ट मशीन और CNC सीरीज़ के विरुद्ध पार्ट नंबर सत्यापन आवश्यक है।
मुख्य CPU बोर्ड की विफलता FANUC CNC सिस्टम में अधिक असामान्य विफलता मोड में से एक है — वे लंबे सेवा जीवन के लिए रेटेड हैं, और अधिकांश मशीनें मुख्य बोर्ड के विफल होने से पहले कई स्पिंडल ड्राइव PCB, सर्वो PCB और पावर सप्लाई की विफलता का सामना करती हैं।
जब मुख्य बोर्ड विफल हो जाता है, तो लक्षण आमतौर पर विशिष्ट होते हैं:
बूट करने में पूर्ण विफलता: CNC चालू होता है, कूलिंग पंखे चलते हैं, सर्वो एम्पलीफायर इनिशियलाइज़ होते हैं, लेकिन ऑपरेटर पैनल डिस्प्ले खाली रहता है और कोई एक्सिस मूवमेंट संभव नहीं है।
कंट्रोल मृत प्रतीत होता है।
यह लक्षण FROM मॉड्यूल भ्रष्टाचार या SRAM बैटरी विफलता के साथ भी होता है, इसलिए व्यवस्थित निदान महत्वपूर्ण है।
अनियमित कंट्रोल फॉल्ट: अप्रत्याशित अंतराल पर यादृच्छिक अलार्म दिखाई देते हैं, खासकर वे जो पावर साइकिल के बाद गायब हो जाते हैं, मुख्य बोर्ड पर एक मार्जिनल घटक का संकेत दे सकते हैं — आमतौर पर एक विफल इलेक्ट्रोलाइटिक कैपेसिटर या एक हीट-तनावग्रस्त IC जो इसकी ऑपरेटिंग विशिष्टता के किनारे पर है।
डेटा हानि के साथ SRAM बैटरी अलार्म: यदि SRAM बैटरी समाप्त हो जाती है और डेटा खो जाता है, तो बोर्ड खराब नहीं है — लेकिन SRAM मॉड्यूल और बैटरी को बदलने की आवश्यकता है और डेटा को बैकअप से पुनः लोड किया जाना चाहिए।
यह सबसे आम परिदृश्य है जिसे बोर्ड विफलता के रूप में गलत समझा जाता है।
एक विशिष्ट घटना के बाद विफलता: बिजली की हड़ताल, पावर सर्ज, या मशीन के इलेक्ट्रिकल कैबिनेट में एक सकल ओवरकरंट घटना मुख्य बोर्ड को अपरिवर्तनीय रूप से नुकसान पहुंचा सकती है।
इन मामलों में, बोर्ड की विफलता निश्चित है और मरम्मत के बिना प्रतिस्थापन उचित मार्ग है।
एक मुख्य बोर्ड प्रतिस्थापन एक महत्वपूर्ण रखरखाव घटना है — यह मशीन में सबसे महत्वपूर्ण डेटा और कॉन्फ़िगरेशन को छूता है। बोर्ड को बदलने से पहले निम्नलिखित हाथ में होना चाहिए:
सभी CNC पैरामीटर एक बाहरी स्रोत (मेमोरी कार्ड, RS-232, यदि उपलब्ध हो तो ईथरनेट) पर बैकअप किए गए।
PMC लैडर प्रोग्राम अलग से बैकअप किया गया।
सभी पार्ट प्रोग्राम बैकअप किए गए। टूल और वर्क ऑफ़सेट डेटा रिकॉर्ड या बैकअप किया गया। SRAM और FROM मॉड्यूल की पहचान की पुष्टि की गई (मॉड्यूल पार्ट नंबर, FROM में फ़र्मवेयर संस्करण)।
प्रतिस्थापन बोर्ड की स्थापना पर: पुराने बोर्ड से नए बोर्ड में मूल FROM और SRAM मॉड्यूल स्थानांतरित करें (यदि मॉड्यूल कार्यात्मक हैं)।
यदि FROM मॉड्यूल दूषित है (बूटिंग को रोक रहा है), तो मशीन टूल बिल्डर या FANUC सेवा से सही सिस्टम सॉफ़्टवेयर के साथ लोड किए गए नए FROM मॉड्यूल की आवश्यकता होती है।
बूट के बाद बैकअप से सभी पैरामीटर पुनः लोड करें। मशीन को उत्पादन में वापस लाने से पहले एक्सिस मोशन, स्पिंडल ऑपरेशन और PMC फ़ंक्शन को सत्यापित करें।
Q1: क्या विफल बोर्ड से SRAM मॉड्यूल को सभी मशीन डेटा को पुनर्स्थापित करने के लिए प्रतिस्थापन A16B-3200-0490 में स्थानांतरित किया जा सकता है?
हाँ, यदि SRAM मॉड्यूल स्वयं क्षतिग्रस्त नहीं है। यदि मूल बोर्ड एक स्थानीयकृत दोष (विफल प्रोसेसर, क्षतिग्रस्त पावर सप्लाई अनुभाग) के कारण विफल हो गया था, जबकि SRAM मॉड्यूल विद्युत रूप से बरकरार रहा, तो SRAM को प्रतिस्थापन बोर्ड में स्थानांतरित करने से सभी पैरामीटर, पार्ट प्रोग्राम, ऑफ़सेट और PMC डेटा एक ही चरण में पुनर्स्थापित हो जाते हैं।
स्थानांतरित SRAM और FROM मॉड्यूल के साथ प्रतिस्थापन बोर्ड को पावर अप करें, और मशीन को मूल कॉन्फ़िगरेशन के साथ बूट होना चाहिए।
यदि बोर्ड विफलता से पहले या उसके दौरान SRAM बैटरी समाप्त हो गई थी, तो डेटा खो गया हो सकता है — बैकअप तब आवश्यक हो जाता है।
Q2: बोर्ड प्रतिस्थापन के बाद CNC "SYSTEM ALARM 911" या "920" प्रदर्शित करता है। इनका क्या मतलब है?
अलार्म 911 (DRAM पैरिटी एरर) और 920 (SRAM पैरिटी एरर) मेमोरी फॉल्ट का संकेत देते हैं।
मुख्य बोर्ड प्रतिस्थापन के बाद, ये आमतौर पर दिखाई देते हैं यदि: DRAM मॉड्यूल अपने स्लॉट में पूरी तरह से बैठा नहीं है (दृढ़ता से पुनः बैठाएं); SRAM मॉड्यूल की बैटरी समाप्त हो गई है और डेटा दूषित है (बैटरी बदलें, बैकअप से पुनः लोड करें); या एक वास्तविक DRAM/SRAM मॉड्यूल हार्डवेयर विफलता है (एक ज्ञात-अच्छे मॉड्यूल के साथ परीक्षण करें)।
ये अलार्म जरूरी नहीं कि एक खराब प्रतिस्थापन बोर्ड का संकेत दें — वे एक मेमोरी सिस्टम समस्या का संकेत देते हैं जो अक्सर उचित मॉड्यूल सीटिंग और डेटा रीलोड द्वारा हल की जाती है।
Q3: A16B-3200-0490 कितने एक्सिस को नियंत्रित कर सकता है, और क्या यह बोर्ड या सॉफ़्टवेयर द्वारा निर्धारित होता है?
भौतिक बोर्ड एक्सिस कंट्रोल मॉड्यूल के लिए बैकप्लेन कनेक्शन प्रदान करता है, लेकिन सक्षम एक्सिस की संख्या FROM मॉड्यूल में सॉफ़्टवेयर विकल्प पंजीकरण द्वारा निर्धारित होती है — बोर्ड के हार्डवेयर द्वारा नहीं।
उपयुक्त एक्सिस विकल्प पंजीकृत होने के साथ एक A16B-3200-0490 उस CNC पीढ़ी द्वारा समर्थित अधिकतम (आमतौर पर 0i-सीरीज़ के लिए 4 एक्सिस) तक नियंत्रित कर सकता है।
मौजूदा मशीन में एक एक्सिस जोड़ना मुख्य बोर्ड को बदलने के बजाय सिस्टम सॉफ़्टवेयर में एक्सिस विस्तार विकल्प को सक्रिय करने की आवश्यकता है।
Q4: क्या A16B-3200-0490 बोर्ड स्तर पर मरम्मत योग्य है, या केवल सीधा प्रतिस्थापन ही एकमात्र विकल्प है?
बोर्ड-स्तरीय मरम्मत विशेषज्ञ FANUC मरम्मत केंद्रों के माध्यम से संभव है। A16B-3200 मुख्य बोर्डों पर सामान्य मरम्मत आइटम में शामिल हैं: इलेक्ट्रोलाइटिक कैपेसिटर प्रतिस्थापन (सबसे लगातार आयु-संबंधित विफलता), ESD या पावर सर्ज से क्षतिग्रस्त व्यक्तिगत ICs का प्रतिस्थापन, बैटरी होल्डर मरम्मत, और कनेक्टर कंडीशनिंग।
जब बोर्ड विफलता एक स्थानीयकृत घटक विफलता के बजाय एक गंभीर विद्युत घटना से सामान्यीकृत PCB क्षति (जले हुए ट्रेस, टूटे हुए सब्सट्रेट) होती है तो मरम्मत लागत प्रभावी होती है।
एक प्रतिष्ठित मरम्मत केंद्र मरम्मत के बाद FANUC परीक्षण रिग पर बोर्ड का परीक्षण करेगा, वापसी से पहले पूर्ण कार्यक्षमता की पुष्टि करेगा।
Q5: मुख्य बोर्ड पर SRAM बैटरी क्या है, और इसे कितनी बार बदला जाना चाहिए?
SRAM बैटरी एक लिथियम सेल है (आमतौर पर 3V कॉइन सेल या लिथियम AA, विशिष्ट बोर्ड वेरिएंट पर बैटरी होल्डर कॉन्फ़िगरेशन के आधार पर) जो मशीन के बंद होने पर SRAM मॉड्यूल को पावर बनाए रखती है, सभी संग्रहीत डेटा को संरक्षित करती है।
FANUC लगभग 1 वर्ष के प्रतिस्थापन अंतराल को निर्दिष्ट करता है, हालांकि व्यवहार में कई बैटरी कमरे के तापमान पर 2-5 साल तक चलती हैं इससे पहले कि वोल्टेज SRAM के न्यूनतम बनाए रखने वाले स्तर से नीचे चला जाए।
जब वोल्टेज चेतावनी सीमा से नीचे चला जाता है तो CNC एक लो-बैटरी अलार्म (आमतौर पर ALM 7001 या समान) उत्पन्न करता है — इस अलार्म पर तुरंत कार्रवाई की जानी चाहिए, क्योंकि बैटरी शून्य तक पहुंचने पर डेटा हानि होती है।
बैटरी प्रतिस्थापन मशीन के चालू होने पर किया जाना चाहिए (ताकि SRAM स्वैप के दौरान लाइव पावर खींचे) ताकि प्रक्रिया के दौरान डेटा हानि को रोका जा सके।
