अवलोकन

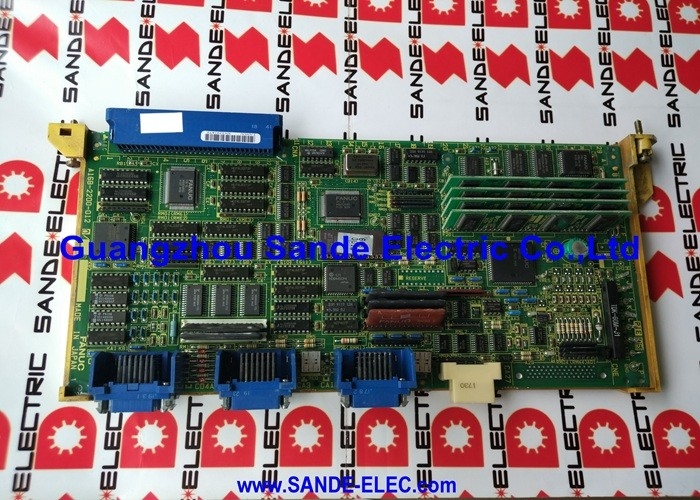

FANUC A20B-1001-0120FANUC की पहली पीढ़ी के डिजिटल एसी स्पिंडल ड्राइव — A06B-6055 सीरीज़ के लिए कंट्रोल पीसीबी है। स्पिंडल ड्राइव के इस परिवार ने सीएनसी मशीन टूल तकनीक में एक महत्वपूर्ण बदलाव को चिह्नित किया: पहले के एनालॉग डीसी स्पिंडल ड्राइव (जहां गति को एनालॉग ±10V सिग्नल द्वारा नियंत्रित किया जाता था) से डिजिटल एसी ड्राइव में क्लोज्ड-लूप डिजिटल स्पीड और टॉर्क कंट्रोल, स्पिंडल एनकोडर फीडबैक और ऑन-बोर्ड पैरामीटर स्टोरेज के साथ।A20B-1001-0120 वह बोर्ड है जिसने इस डिजिटल ऑपरेशन को संभव बनाया।

A06B-6055 ड्राइव में, कंट्रोल बोर्ड (A20B-1001-0120) ड्राइव चेसिस में फ्रंट-एक्सेसिबल स्थिति पर कब्जा कर लेता है — यह कंट्रोल माइक्रोप्रोसेसर, स्पीड रेफरेंस इनपुट सर्किटरी, एनकोडर फीडबैक प्रोसेसिंग सर्किटरी, आईजीबीटी बेस ड्राइवरों के लिए पीडब्ल्यूएम सिग्नल जनरेटर और 7-सेगमेंट अलार्म डिस्प्ले को वहन करता है जिसका उपयोग रखरखाव तकनीशियन किसी भी अन्य परीक्षण उपकरण के बिना दोषों का निदान करने के लिए करते हैं।

यह फ्रंट-माउंटेड, उपयोगकर्ता-सामना करने वाला डिज़ाइन जानबूझकर था: FANUC इंजीनियरों ने समझा कि उत्पादन वातावरण में रखरखाव पहुंच तेज होनी चाहिए, और बोर्ड फेस पर एलईडी अलार्म कोड ड्राइव को खोले बिना या उपकरण को जोड़े बिना तत्काल दोष पहचान प्रदान करते हैं।

A20B-1001-0120 द्वारा कवर की गई ड्राइव रेंज मॉडल 1 से मॉडल 30 स्पिंडल मोटर्स तक फैली हुई है — लगभग 3kW से 30kW आउटपुट की सीमा। एक ही कंट्रोल बोर्ड इस पूरी रेंज की सेवा करता है क्योंकि मोटर-विशिष्ट पैरामीटर (मोटर प्रकार, वर्तमान रेटिंग, अधिकतम गति, एनकोडर रिज़ॉल्यूशन) बोर्ड पर लगे एनवी-रैम चिप में संग्रहीत होते हैं। A06B-6055 परिवार में विभिन्न ड्राइव को कारखाने में उपयुक्त मोटर और ड्राइव पैरामीटर के साथ इस एनवी-रैम को प्रोग्राम करके कॉन्फ़िगर किया जाता है।

A20B-1001-0120 बोर्ड को बदलते समय, एनवी-रैम चिप को मूल बोर्ड से स्थानांतरित किया जाना चाहिए या प्रतिस्थापन बोर्ड के एनवी-रैम को रखरखाव मैनुअल से सही पैरामीटर के साथ प्रोग्राम किया जाना चाहिए।

मुख्य विनिर्देश

पैरामीटर

A06B-6055 श्रृंखला ने डिजिटल स्पिंडल नियंत्रण में बदलाव का प्रतिनिधित्व किया, उस समय जब "डिजिटल" का वास्तविक इंजीनियरिंग अर्थ था, न कि केवल विपणन भाषा।

एनालॉग पूर्ववर्तियों पर मुख्य प्रगति स्पिंडल एनकोडर फीडबैक के साथ क्लोज्ड-लूप डिजिटल स्पीड रेगुलेशन थी।

एक एनालॉग डीसी स्पिंडल ड्राइव में, स्पीड रेगुलेशन टैकोमीटर जनरेटर और एनालॉग सर्किट की सटीकता पर निर्भर करता था, जिसमें लूप गेन और रिस्पांस बैंडविड्थ एनालॉग घटक सहनशीलता द्वारा सीमित थे।

डिजिटल एसी सिस्टम ने टैकोमीटर को स्पिंडल मोटर पर एक पल्स एनकोडर से बदल दिया, और एनालॉग स्पीड रेगुलेटर को कंट्रोल बोर्ड के माइक्रोप्रोसेसर में निष्पादित एक डिजिटल कंट्रोल लूप से बदल दिया।

व्यावहारिक परिणाम: कटिंग लोड परिवर्तनों के बाद तेज गति रिकवरी, विभिन्न स्पिंडल लोड के तहत बेहतर गति होल्डिंग सटीकता, और स्पिंडल ओरिएंटेशन लागू करने की क्षमता — स्वचालित टूल परिवर्तन के लिए स्पिंडल को एक सटीक कोणीय स्थिति पर रोकना — इस तरह से जो सुसंगत और विश्वसनीय था, बजाय इसके कि एनालॉग ओरिएंटेशन सर्किट की मांग वाली श्रमसाध्य ट्यूनिंग की आवश्यकता हो।

A20B-1001-0120 के ओरिएंट एल्गोरिथम का उपयोग करके स्पिंडल ओरिएंटेशन सीएनसी द्वारा ओरिएंटेशन कमांड (आमतौर पर पार्ट प्रोग्राम में M19) के माध्यम से शुरू किया जाता है, और ड्राइव एनकोडर-परिभाषित ओरिएंटेशन कोण पर स्पिंडल को सटीक रूप से धीमा करता है और स्थिति देता है, जो एटीसी आर्म के टूल होल्डर को संलग्न करने के लिए तैयार है।

A06B-6055 सीरीज़ — ड्राइव रेंज को समझना

A06B-6055 स्पिंडल ड्राइव परिवार स्पिंडल पावर रेटिंग और वोल्टेज कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला को कवर करता है, जिसमें प्रत्येक A06B-6055-HXXX मॉडल कोड एक विशिष्ट मोटर मॉडल और वर्तमान रेटिंग से मेल खाता है। कुछ अक्सर सामना किए जाने वाले वेरिएंट:

A06B-6055-H002:

आधार मॉडल में से एक, A20B-1001-0120 कंट्रोल बोर्ड का उपयोग करने की पुष्टि की गई।A06B-6055-H103, H112, H118, H206: पावर रेंज में आगे के वेरिएंट, सभी एक ही A20B-1001-0120 कंट्रोल पीसीबी का उपयोग करते हैं — बोर्ड रेंज में सामान्य है, जिसमें ड्राइव-विशिष्ट कॉन्फ़िगरेशन एनवी-रैम में संग्रहीत है।प्रत्येक A06B-6055 ड्राइव का बेस सेक्शन (पावर बोर्ड) वर्तमान रेटिंग और मोटर मिलान द्वारा भिन्न होता है, लेकिन कंट्रोल बोर्ड उत्पाद परिवार में साझा किया जाता है।

यह सामान्यता एक जानबूझकर FANUC डिजाइन निर्णय था जो A06B-6055 ड्राइव के बेड़े को बनाए रखने के लिए आवश्यक स्पेयर पार्ट्स इन्वेंट्री को कम करता है — कंट्रोल बोर्ड का एक ही प्रकार, मात्रा में स्टॉक किया जाता है, जो रेंज में सभी ड्राइव आकारों की सेवा करता है।

एलईडी अलार्म कोड — ऑन-बोर्ड डायग्नोस्टिक्स

A20B-1001-0120 फेस पर 7-सेगमेंट एलईडी डिस्प्ले ड्राइव द्वारा दोष का पता लगाने पर दो अंकों का अलार्म कोड दिखाता है। ये कोड एक तकनीशियन को किसी भी अतिरिक्त उपकरण के बिना दोष श्रेणी का निदान करने की अनुमति देते हैं:

AL-02:

मोटर स्पीड डिटेक्शन फॉल्ट — एनकोडर सिग्नल अनुपस्थित या बाधित; संदिग्ध एनकोडर केबल, एनकोडर पावर सप्लाई, या एनकोडर हार्डवेयर विफलता।AL-12:

आंतरिक तापमान अधिक — ड्राइव ओवरहीटिंग; कूलिंग फैन, परिवेश तापमान और ड्यूटी चक्र की जांच करें।AL-17:

डीसी लिंक अंडरवोल्टेज — सप्लाई वोल्टेज समस्या या प्री-चार्ज सर्किट फॉल्ट; तीन-चरण इनपुट की जांच करें।B-53425E रखरखाव मैनुअल A06B-6055 श्रृंखला के लिए सभी अलार्म कोड की एक पूरी तालिका प्रदान करता है, उनकी विशिष्ट दोष स्थितियां, और अनुशंसित नैदानिक और सुधारात्मक कार्रवाई।

यह मैनुअल किसी भी A20B-1001-0120 सेवा या मरम्मत गतिविधि के लिए प्राथमिक संदर्भ है और इन ड्राइव के साथ काम करने वाले किसी भी तकनीशियन के लिए उपलब्ध होना चाहिए।

एनवी-रैम — बोर्ड प्रतिस्थापन के लिए महत्वपूर्ण घटक

A20B-1001-0120 पर एनवी-रैम (नॉन-वोलेटाइल रैम) चिप में ड्राइव का मोटर प्रकार पंजीकरण और पैरामीटर सेट होता है — संग्रहीत डेटा जो कंट्रोल बोर्ड को बताता है कि यह किस स्पिंडल मोटर के साथ जोड़ा गया है और ऑपरेटिंग सीमाएं, लाभ और ओरिएंटेशन क्या हैं।

ड्राइव के फ्रंट-पैनल बटन (MODE, UP, DOWN, DATA SET) के माध्यम से सुलभ हर पैरामीटर इस एनवी-रैम में संग्रहीत है।

जब एक दोषपूर्ण A20B-1001-0120 को प्रतिस्थापन बोर्ड से बदला जाता है:

विकल्प 1 — एनवी-रैम स्थानांतरण:

सावधानीपूर्वक डी-सोल्डर करें या दोषपूर्ण बोर्ड से एनवी-रैम को हटाने के लिए चिप एक्सट्रैक्टर का उपयोग करें और इसे प्रतिस्थापन बोर्ड पर स्थापित करें। प्रतिस्थापन बोर्ड में तब बिल्कुल मूल पैरामीटर सेट होता है। यह केवल तभी संभव है जब मूल बोर्ड का एनवी-रैम भौतिक और विद्युत रूप से क्षतिग्रस्त न हो (जो आमतौर पर तब होता है जब बोर्ड विफलता मोड कुल विद्युत विनाश के बजाय बिजली आपूर्ति या ट्रांजिस्टर दोष था)।विकल्प 2 — मैनुअल पैरामीटर प्रविष्टि:

B-53425E रखरखाव मैनुअल का उपयोग करके, ड्राइव के फ्रंट-पैनल बटन के माध्यम से सभी पैरामीटर मैन्युअल रूप से दर्ज करें।इसके लिए मैनुअल में सही पैरामीटर तालिका की पहचान करने के लिए मोटर मॉडल नंबर जानने की आवश्यकता होती है, फिर प्रत्येक पैरामीटर मान को व्यक्तिगत रूप से दर्ज करना होता है।

प्रक्रिया में लगभग 30-60 मिनट लगते हैं और प्रविष्टि त्रुटियों को रोकने के लिए सावधानीपूर्वक ध्यान देने की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह कैसे निर्धारित किया जाता है कि A20B-1001-0120 पीसीबी विफल हो गया है, न कि पावर बोर्ड या स्पिंडल मोटर?

बोर्ड के फेस पर एलईडी अलार्म कोड से शुरू करें — यह दोष श्रेणी की पहचान करता है।

AL-02 से AL-07 रेंज (एनकोडर और स्पीड डिटेक्शन फॉल्ट) में कोड अक्सर एनकोडर या उसके केबल को इंगित करते हैं, न कि कंट्रोल बोर्ड को।

AL-12 से AL-17 रेंज (तापमान और पावर) में कोड पावर सेक्शन के मुद्दों का संकेत दे सकते हैं।

कंट्रोल बोर्ड फॉल्ट का अधिक विशेष रूप से संदेह तब होता है जब: ड्राइव कोई एलईडी डिस्प्ले नहीं दिखाता है (बोर्ड इनिशियलाइज़ नहीं हो रहा है), अलार्म कोड किसी बाहरी स्थिति से मेल नहीं खाता है, या लोड या तापमान से संबंधित किसी भी पैटर्न के बिना दोष दिखाई देता है और गायब हो जाता है।

एक ज्ञात-अच्छे A20B-1001-0120 (मूल बोर्ड के एनवी-रैम को फिटिंग) के साथ एक बोर्ड स्वैप निश्चित निदान है — यदि अलार्म साफ हो जाता है और ड्राइव ठीक से चलता है, तो मूल बोर्ड दोषपूर्ण था।

Q2: उपलब्ध ड्राइव संस्करणों में /10E, /16F, /19F प्रत्यय शामिल हैं। इनका क्या मतलब है, और क्या यह मायने रखता है कि कौन सा संस्करण उपयोग किया जाता है?

फर्मवेयर रिवीजन प्रत्यय (/10E, /16F, /19F, आदि) बोर्ड के ईपीआरएएम में निवासी कंट्रोल सॉफ़्टवेयर के संस्करण की पहचान करते हैं। विभिन्न फर्मवेयर संस्करणों में अलग-अलग अलार्म हैंडलिंग, पैरामीटर रेंज या फ़ीचर सेट हो सकते हैं।

एक समान प्रतिस्थापन के लिए, फर्मवेयर रिवीजन का मिलान करना बेहतर होता है — ड्राइव मूल की तरह ही व्यवहार करेगा। यदि सटीक रिवीजन उपलब्ध नहीं है, तो उसी A20B-1001-0120 परिवार से एक बाद का रिवीजन आम तौर पर समान एनवी-रैम पैरामीटर के साथ सही ढंग से संचालित होगा, लेकिन स्थापना के बाद समान व्यवहार की पुष्टि करने के लिए सावधानीपूर्वक परीक्षण किया जाना चाहिए, विशेष रूप से स्पिंडल ओरिएंटेशन कोण और त्वरण प्रोफ़ाइल प्रदर्शन के लिए।

Q3: लंबे समय से सेवा में ड्राइव में A20B-1001-0120 विफलता के सबसे आम कारण क्या हैं?

बोर्ड की आंतरिक बिजली आपूर्ति पर इलेक्ट्रोलाइटिक कैपेसिटर विफलता सबसे लगातार आयु-संबंधित कारण है — कैपेसिटर 10-15 वर्षों के बाद इलेक्ट्रोलाइट वाष्पीकरण के माध्यम से खराब हो जाते हैं, जिससे अस्थिर बिजली आपूर्ति वोल्टेज उत्पन्न होते हैं जो अनियमित अलार्म कोड उत्पन्न करते हैं।

पावर सेक्शन पर ट्रांजिस्टर मॉड्यूल (कंट्रोल बोर्ड पर नहीं) वर्तमान-संबंधित अलार्म के लिए दोष स्रोत होने की अधिक संभावना है। कंट्रोल बोर्ड पर ही, एनवी-रैम चिप ईएसडी या विस्तारित बैटरी की कमी से डेटा भ्रष्टाचार के माध्यम से विफल हो सकती है, और कंट्रोल फर्मवेयर ले जाने वाला ईपीआरएएम यूवी एक्सपोजर या आयु-संबंधित बिट क्षय के माध्यम से विफल हो सकता है।

A20B-1001-0120 के पूर्ण नवीनीकरण में आम तौर पर कैपेसिटर प्रतिस्थापन, ईपीआरएएम सत्यापन, एनवी-रैम बैकअप, और स्पिंडल मोटर के साथ ड्राइव टेस्ट रिग पर कार्यात्मक परीक्षण शामिल होता है।

Q4: क्या स्पिंडल ओरिएंटेशन (M19) कंट्रोल बोर्ड फर्मवेयर संस्करण से प्रभावित होता है?

हाँ। स्पिंडल ओरिएंटेशन एल्गोरिथम — वह गणना जो स्पिंडल को धीमा करती है और इसे कमांडेड ओरिएंटेशन कोण पर स्थित करती है — कंट्रोल बोर्ड के फर्मवेयर में लागू की जाती है।

विभिन्न फर्मवेयर संस्करणों (विभिन्न ईपीआरएएम सामग्री) में थोड़े अलग ओरिएंटेशन प्रतिक्रिया ट्यूनिंग हो सकते हैं। यदि बोर्ड विफलता से पहले ओरिएंटेशन सटीकता या दोहराव स्वीकार्य था, तो मूल एनवी-रैम पैरामीटर के साथ एक ही फर्मवेयर रिवीजन के साथ प्रतिस्थापन स्थापित करने से समान ओरिएंटेशन व्यवहार बहाल होना चाहिए।

यदि एक अलग फर्मवेयर रिवीजन के साथ बोर्ड प्रतिस्थापन के बाद ओरिएंटेशन प्रदर्शन बदलता है, तो ओरिएंटेशन स्थिति समायोजन पैरामीटर (ड्राइव के फ्रंट-पैनल बटन के माध्यम से सुलभ) को ठीक-ट्यूनिंग की आवश्यकता हो सकती है।

Q5: मरम्मत केंद्र को ड्राइव या बोर्ड भेजने से पहले क्या जानकारी तैयार की जानी चाहिए?

शिपिंग से पहले, रिकॉर्ड करें: नेमप्लेट से पूरा ड्राइव मॉडल नंबर (A06B-6055-HXXX), कंट्रोल बोर्ड पार्ट नंबर और रिवीजन प्रत्यय (A20B-1001-0120 पर लेबल से), ड्राइव से सभी पैरामीटर मान (B-53425E में वर्णित MODE/UP/DOWN/DATA SET बटन अनुक्रम के माध्यम से पढ़ा गया — आम तौर पर 20-40 पैरामीटर), और अलार्म कोड जो दोष होने पर प्रदर्शित हुआ था।

यदि संभव हो, तो नोट करें कि दोष अचानक दिखाई दिया या धीरे-धीरे विकसित हुआ, और क्या यह तापमान (गर्म होने पर सबसे खराब, ठंडा होने पर साफ हो जाता है) या लोड (भारी कट के तहत दिखाई देता है) से संबंधित है।

यह जानकारी मरम्मत केंद्र को दोष स्थिति को दोहराने, उसी परिस्थितियों में मरम्मत किए गए बोर्ड का परीक्षण करने, और वापसी से पहले विशिष्ट विफलता मोड हल हो गया है, इसकी पुष्टि करने की अनुमति देती है।
