| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2002-0470 |

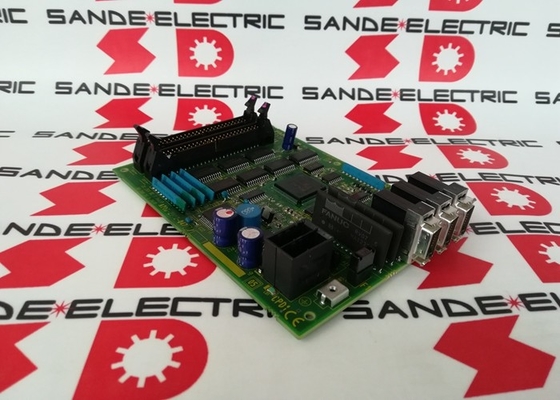

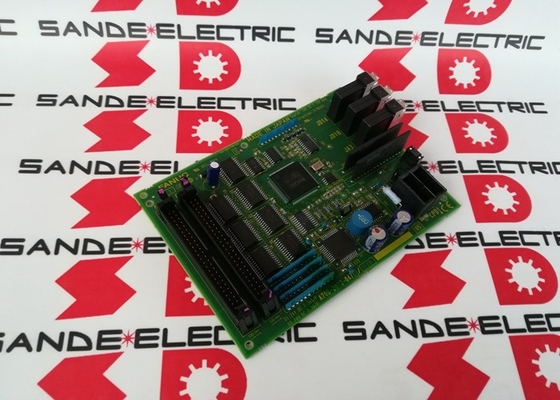

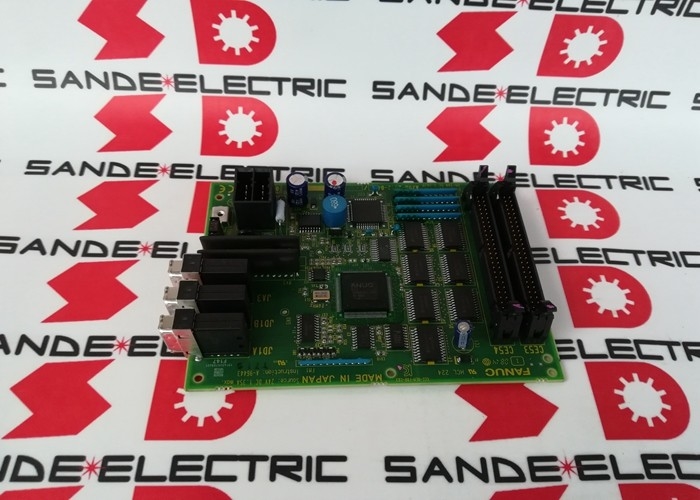

A20B-2002-0470 सीएनसी ऑपरेटर पैनल कनेक्शन इकाई के लिए आई/ओ पीसीबी है।यह बोर्ड सीएनसी के पीएमसी सीढ़ी तर्क और ऑपरेटर पैनल हार्डवेयर के बीच इंटरफेस पर बैठता है सभी स्विच कनेक्ट, कुंजी, हैंडव्हील इनपुट, इंडिकेटर लैंप और स्टेटस सिग्नल जो मशीन ऑपरेटर का इंटरफेस बनाते हैं।
FANUC सीएनसी आर्किटेक्चर में, ऑपरेटर पैनल कनेक्शन इकाईः
I/O लिंक के माध्यम से सीएनसी से जुड़ा हुआ हैःकनेक्शन इकाई सीएनसी के पीएमसी के साथ I/O लिंक सीरियल बस के माध्यम से संवाद करती है,सभी 72 इनपुट सिग्नल से इनपुट स्थिति प्रसारित करना और प्रत्येक PMC स्कैन चक्र में सभी 56 आउटपुट सिग्नल के लिए आउटपुट कमांड प्राप्त करना.
ऑपरेटर पैनल हार्डवेयर से कनेक्ट करता हैःयूनिट के टर्मिनल कनेक्शन भौतिक ऑपरेटर पैनल से फील्ड वायरिंग स्वीकार करते हैंऔर एलईडी प्रदर्शित करता है कि ऑपरेटर के साथ बातचीत.
विद्युत अलगाव प्रदान करता हैःबोर्ड के ऑप्टोकॉपलर आधारित इनपुट सर्किट ऑपरेटर पैनल के वायरिंग वोल्टेज को सीएनसी के आंतरिक तर्क से अलग करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| डिजिटल इनपुट | 72 |
| डिजिटल आउटपुट | 56 |
| इंटरफेस | I/O लिंक (सीएनसी सीरियल कनेक्शन) |
| आवेदन | सीएनसी ऑपरेटर पैनल कनेक्शन |
| श्रृंखला | A20B-2002 |
A20B-2002-0470 के 72/56 DI/DO पूरक एक पूरी तरह से सुसज्जित सीएनसी ऑपरेटर पैनल की सिग्नल आवश्यकताओं को दर्शाता हैः
ऑपरेटर पैनल से 72 डिजिटल इनपुटःमोड चयनक संपर्क (JOG, MDI, AUTO, EDIT, REF), फीडर दर ओवरराइड स्विच चरण (प्रत्येक स्थिति एक अलग इनपुट है), धुरी गति ओवरराइड चरण, चक्र प्रारंभ बटन, फ़ीड होल्ड बटन,आपातकालीन स्टॉप चेन संपर्क, हैंडव्हील एमपीजी अक्ष चयनक संपर्क, हैंडव्हील आवर्धन चयनक, मेमोरी सुरक्षा कुंजी स्विच, वैकल्पिक स्टॉप स्विच, एकल ब्लॉक स्विच, ड्राई रन स्विच, मशीन लॉक, जेड-अक्ष लॉक,मशीन विशेष कार्य कुंजी, और अलार्म की पुष्टि।
ऑपरेटर पैनल के लिए 56 डिजिटल आउटपुटःमोड इंडिकेटर लैंप (वर्तमान सक्रिय मोड दिखाते हुए), चक्र सक्रिय इंडिकेटर, फ़ीड होल्ड सक्रिय इंडिकेटर, अलार्म इंडिकेटर, स्पिंडल रन इंडिकेटर, मशीन तैयार इंडिकेटर, प्रोग्राम प्रोटेक्ट इंडिकेटरऔर अन्य सभी पैनल लैंप, एल ई डी, या बज़र ड्राइवर जो ऑपरेटर को दृश्य या श्रव्य प्रतिक्रिया प्रदान करते हैं।
सीएनसी ऑपरेटर पैनल आई/ओ दोषःएक FANUC सीएनसी मशीन में समय-समय पर पैनल प्रतिक्रिया विफलताएं विकसित होती हैं, मोड चयन काम करना बंद कर देता है, संकेतक लैंप अनियमित रूप से व्यवहार करते हैं, या चक्र शुरू करना अब प्रतिक्रिया नहीं देता है।A20B-2002-0470 दोष के रूप में पहचाना जाता हैबोर्ड प्रतिस्थापन पूर्ण पैनल कार्यक्षमता बहाल करता है।
ऑपरेटर पैनल का नवीनीकरणःएक सीएनसी मशीनिंग सेंटर में नियंत्रण प्रणाली का व्यापक नवीनीकरण किया जाता है।A20B-2002-0470 ऑपरेटर पैनल कनेक्शन इकाई की विश्वसनीयता को बहाल करने के साथ-साथ अन्य नियंत्रण बोर्ड नवीनीकरण के लिए प्रतिस्थापित किया जाता है.
Q1: क्या A20B-2002-0470 ऑपरेटर पैनल कनेक्शन के अतिरिक्त मशीन I/O बोर्ड के रूप में कार्य कर सकता है?
A20B-2002-0470 को विशेष रूप से एक "ऑपरेटर पैनल कनेक्शन इकाई I/O पीसीबी" के रूप में वर्णित किया गया है, इसका सिग्नल आवंटन (72/56) ऑपरेटर पैनल संकेतों से मेल खाता है।अक्ष इंटरलॉकिंग), अलग मशीन I/O बोर्ड (जैसे 0-C युग प्रणालियों के लिए A16B-2203-0110 C7 प्रकार) का उपयोग किया जाता है।पैनल कनेक्शन इकाई और मशीन I/O बोर्ड आमतौर पर सीएनसी के PMC विन्यास में विभिन्न I/O लिंक नोड पते से कनेक्ट होते हैं.
Q2: क्या A20B-2002-0470 को बदलने से PMC कार्यक्रम प्रभावित होता है?
नहीं. पीएमसी कार्यक्रम बोर्ड के संकेतों को आई/ओ लिंक पते द्वारा संबोधित करता है, बोर्ड की पहचान द्वारा नहीं।एक ही I/O लिंक पते पर एक ही विन्यस्त प्रतिस्थापन के साथ A20B-2002-0470 को बदलना किसी भी PMC कार्यक्रम परिवर्तन के बिना सभी ऑपरेटर पैनल संचार को बहाल करता है.
Q3: जब A20B-2002-0470 विफल हो जाता है तो सीएनसी का क्या होता है?
जब ऑपरेटर पैनल कनेक्शन बोर्ड विफल हो जाता है, तो पीएमसी सभी पैनल संकेतों के साथ संचार खो देता है। सीएनसी पैनल कनेक्शन इकाई के पते की ओर इशारा करने वाले आई/ओ लिंक अलार्म उत्पन्न करता है।पैनल स्विच अब प्रतिक्रिया नहीं करते हैं, फ़ीड होल्ड, मोड चयन, और पैनल से आपातकालीन स्टॉप सभी बाधित हैं। बोर्ड को बदलने तक पैनल से मशीन को संचालित नहीं किया जा सकता है।
Q4: क्या A20B-2002-0470 एक विशेष FANUC सीएनसी पीढ़ी के लिए विशिष्ट है?
A20B-2002 ऑपरेटर पैनल कनेक्शन बोर्ड परिवार कई FANUC सीएनसी पीढ़ियों को शामिल करता है जो I/O लिंक से जुड़े ऑपरेटर पैनल इकाइयों का उपयोग करते हैं।विशिष्ट मशीन के वायरिंग प्रलेखन से पुष्टि करें कि किस सीएनसी पीढ़ी और नियंत्रण मॉडल में A20B-2002-0470 स्थापित है72/56 DI/DO क्षमता ऑपरेटर पैनल के सिग्नल की गिनती से मेल खाती है।
Q5: 72/56 A20B-2002-0470 और 96/64 A16B-2203-0881 जैसे बड़े I/O बोर्ड के बीच अंतर क्या है?
A16B-2203-0881 (96/64 DI/DO) एक मशीन I/O बोर्ड है जो PMC को मशीन के यांत्रिक क्षेत्र उपकरणों से जोड़ता है।A20B-2002-0470 (72/56) एक ऑपरेटर पैनल कनेक्शन यूनिट है जो विशेष रूप से ऑपरेटर पैनल के स्विच के लिए हैविभिन्न I/O लिंक पते, विभिन्न वायरिंग कनेक्शन, विभिन्न कार्यात्मक भूमिकाएँ ′′ वे एक ही सीएनसी प्रणाली में एक दूसरे का पूरक हैं।
