| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

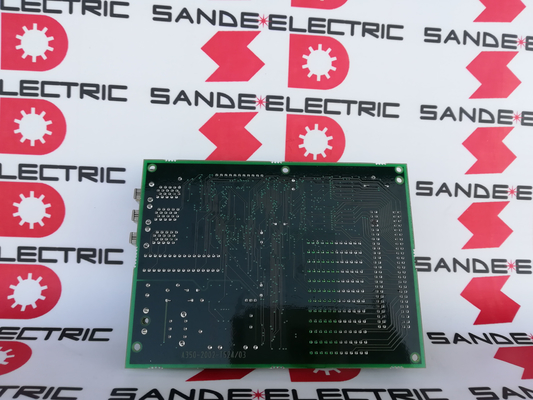

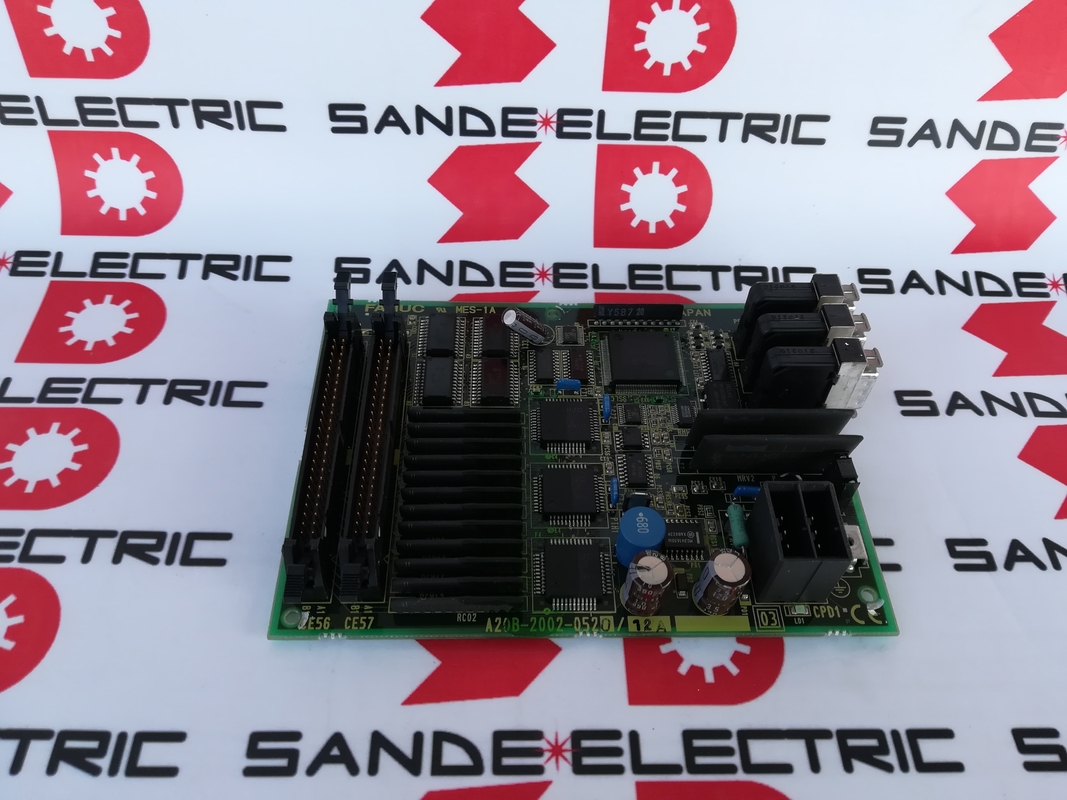

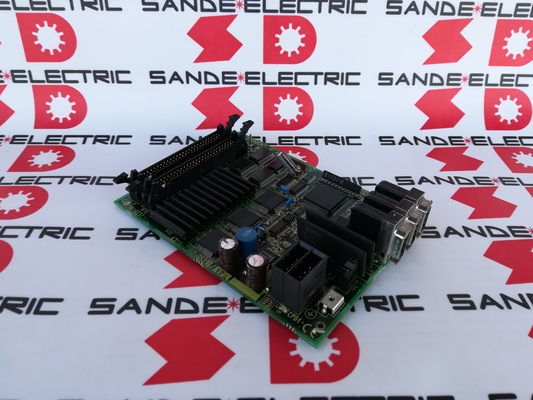

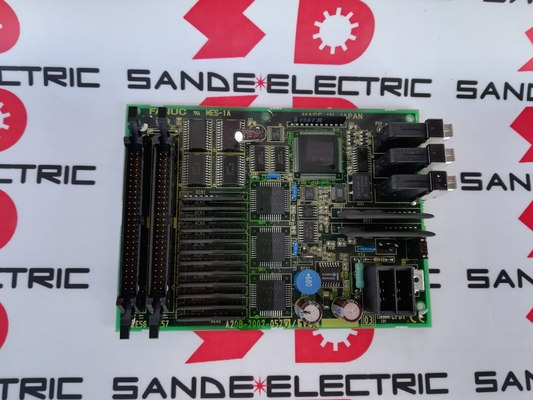

| मॉडल संख्या | A20B-2002-0520 |
प्रत्येक सीएनसी मशीन में एक ऑपरेटर पैनल होता है जो मशीन ऑपरेटर और सीएनसी के बीच हार्डवेयर इंटरफेस होता है। ऑपरेटर पैनल में निम्नलिखित होते हैंः
इनपुट (DI = 48):पुशबटन्स (साइकिल स्टार्ट, फीड होल्ड, आपातकालीन स्टॉप), मोड सेलेक्टर स्विच (ऑटो, एमडीआई, जॉग, हैंडल), ओवरराइड रोटरी स्विच (फीडरेट, रैपिड, स्पिंडल स्पीड), एक्सिस जॉग दिशात्मक बटन,और कार्य-विशिष्ट कुंजी मशीन उपकरण निर्माता द्वारा आवंटित.
आउटपुट (DO = 32):पैनल सूचक दीपक, परिचालन स्थिति प्रकाश (स्पिंडल चालू, शीतलक चालू, फ़ीड स्टॉक सक्रिय, अलार्म सूचक), मोड फीडबैक प्रकाश व्यवस्था,और किसी भी अन्य मशीन स्थिति संकेत ऑपरेटर स्टेशन पर दृश्यमान संकेतकों के लिए संचालित.
A20B-2002-0520 सभी 48 स्विच इनपुट पढ़ता है और एक साथ सभी 32 लैंप/सूचक आउटपुट चलाता है,ऑपरेटर के भौतिक नियंत्रण और सीएनसी के पीएमसी सीढ़ी तर्क के बीच पूर्ण विद्युत इंटरफेस बनाना.
| पैरामीटर | मूल्य |
|---|---|
| डिजिटल इनपुट | 48 |
| डिजिटल आउटपुट | 32 |
| एमपीजी इंटरफ़ेस | हाँ |
| संगत | FANUC सीरीज 16i, 18i |
| बोर्ड का प्रकार | ऑपरेटर पैनल I/O |
| श्रृंखला | A20B-2002 |
0521 संस्करण MPG इंटरफ़ेस के बिना संस्करण है। दोनों बोर्ड ऑपरेटर पैनल के लिए समान 48 DI / 32 DO I / O क्षमता प्रदान करते हैं। अंतर एक विशेषता हैः
A20B-2002-0520:अधिक पूरी तरह से भरा हुआ पीसीबी में एमपीजी कनेक्टर और इसके संबंधित इंटरफेस सर्किटरी शामिल हैं। ऑपरेटर पैनलों के लिए सही बोर्ड जहां एक इलेक्ट्रॉनिक हैंडव्हील सीएनसी से जुड़ता है।
A20B-2002-0521:कम आबादी वाला ️ एमपीजी कनेक्टर अनुभाग अनुपस्थित है। इसका प्रयोग तब किया जाता है जब मशीन के ऑपरेटर पैनल पर कोई एमपीजी नहीं लगाया जाता है,या जब MPG ऑपरेटर पैनल I/O बोर्ड के बजाय एक अलग इंटरफ़ेस के माध्यम से कनेक्ट होता है.
एमपीजी का उपयोग करने वाली मशीन में ए20बी-2002-0521 को लगाने से हैंडव्हील काम नहीं करता है ∙ एमपीजी सिग्नल के पास कनेक्ट करने के लिए कोई इंटरफ़ेस नहीं है।प्रतिस्थापन के आदेश देने से पहले हमेशा जांचें कि कौन सा संस्करण स्थापित है.
श्रृंखला 18i पर ऑपरेटर पैनल बोर्ड त्रुटिःFANUC 18i नियंत्रण के साथ एक मशीनिंग सेंटर में ऑपरेटर पैनल में अनियमित व्यवहार विकसित होता है ∙ कुछ बटन प्रतिक्रिया नहीं करते हैं, कुछ संकेत दीपक अपेक्षित रूप से प्रकाश नहीं देते हैं।A20B-2002-0520 ऑपरेटर पैनल बोर्ड को दोष स्रोत के रूप में पहचाना गया है. प्रतिस्थापन ऑपरेटर पैनल के पूर्ण I/O कार्य को बहाल करता है.
रखरखाव के बाद एमपीजी की गैर-कार्यात्मकताःऑपरेटर पैनल पर रखरखाव के बाद, इलेक्ट्रॉनिक हैंडव्हील काम करना बंद कर देता है। जांच से पुष्टि होती है कि A20B-2002-0520 पर MPG कनेक्टर क्षतिग्रस्त हो गया है।बोर्ड प्रतिस्थापन MPG संचालन बहाल करता है.
मशीन उन्नयनःसीमित I/O के साथ एक पुराने ऑपरेटर पैनल को 48 DI और 32 DO की आवश्यकता वाले नए पैनल डिजाइन के साथ अपग्रेड किया गया है। A20B-2002-0520 अपग्रेड पैनल के लिए MPG समर्थन के साथ सही I/O गिनती प्रदान करता है।
प्रश्न 1: A20B-2002-0520 को FANUC सीएनसी प्रणाली से कैसे जोड़ा जाता है?
A20B-2002-0520 हाई स्पीड I/O लिंक के माध्यम से FANUC सीएनसी से जुड़ता है, जो एक सीरियल कम्युनिकेशन इंटरफेस है जो बोर्ड और सीएनसी के पीएमसी के बीच सभी ऑपरेटर पैनल इनपुट और आउटपुट डेटा ले जाता है।आई/ओ लिंक केबल बोर्ड के आई/ओ लिंक कनेक्टर से सीएनसी के आई/ओ लिंक चैनल से जुड़ता हैसीएनसी का पीएमसी सीढ़ी तर्क 48 इनपुट और 32 आउटपुट को I/O लिंक के लिए आवंटित पते के माध्यम से संबोधित करता है।
प्रश्न 2: क्या A20B-2002-0520 का उपयोग केवल 16i-A के बजाय सीरीज 16i-B या 18i-B नियंत्रणों के साथ किया जा सकता है?
A20B-2002-0520 का उपयोग FANUC i-सीरीज CNC परिवार में सीरीज 16i और 18i वेरिएंट सहित करने की पुष्टि की गई है।बोर्ड I/O लिंक प्रोटोकॉल के माध्यम से संवाद करता है जो आई-सीरीज सीएनसी पीढ़ियों में सुसंगत है. बोर्ड के इनपुट और आउटपुट को पीएमसी में सही ढंग से मैप करने के लिए सीएनसी के आई/ओ कॉन्फ़िगरेशन मापदंडों से आई/ओ लिंक एड्रेसिंग की पुष्टि करें.
Q3: क्या होता है यदि ऑपरेटर पैनल के लिए 48 से अधिक इनपुट या 32 आउटपुट की आवश्यकता होती है?
एक एकल A20B-2002-0520 की 48 DI / 32 DO क्षमता अधिकांश मानक मशीन उपकरण ऑपरेटर पैनल विन्यास को कवर करती है। बड़े ऑपरेटर पैनलों के लिए 48 से अधिक इनपुट या 32 आउटपुट की आवश्यकता होती है,एक दूसरा I/O बोर्ड सिस्टम में जोड़ा जा सकता है ️ I/O लिंक डेज़ी-चेन कॉन्फ़िगरेशन में कई बोर्डों का समर्थन करता हैप्रत्येक अतिरिक्त बोर्ड सिस्टम के कुल उपलब्ध ऑपरेटर पैनल I/O में अपनी DI/DO गणना जोड़ता है।
Q4: क्या A20B-2002-0520 पर MPG एक से अधिक हैंडव्हील का समर्थन करता है?
The FANUC operator panel I/O board's MPG interface typically supports connection for up to three MPG (Manual Pulse Generator) units simultaneously — allowing three separate handwheels to be connected to one board. यह बड़ी मशीन टूल्स के लिए उपयोगी है जहां हैंडव्हील को कई ऑपरेटर स्टेशनों या अक्षों पर तैनात किया जाता है। सक्रिय एमपीजी को सीएनसी की मोड सेटिंग्स या ऑपरेटर पैनल स्विच के माध्यम से चुना जाता है।
Q5: A20B-2002-0520 को बदलने से पहले क्या बैकअप लिया जाना चाहिए?
A20B-2002-0520 सीएनसी मापदंडों को संग्रहीत नहीं करता है यह एक शुद्ध I / O इंटरफ़ेस बोर्ड है। इस बोर्ड को बदलने से पहले किसी विशेष बैकअप की आवश्यकता नहीं है। हालांकि,किसी भी सीएनसी रखरखाव से पहले एक सामान्य सावधानी के रूप में, सीएनसी की एसआरएएम सामग्री (पैरामीटर, कार्यक्रम, उपकरण डेटा) और पीएमसी सीढ़ी कार्यक्रम का बैकअप लें।सूचक दीपक, और मशीन को उत्पादन में वापस लाने से पहले हैंडव्हील ऑपरेशन।
