FANUC A20B-2003-0311 स्पिंडल मोटर एन्कोडर — FANUC αi सीरीज़ सीएनसी सिस्टम के लिए आफ्टरमार्केट MZi सेंसर

आप वास्तव में क्या खरीद रहे हैं, इसे समझना

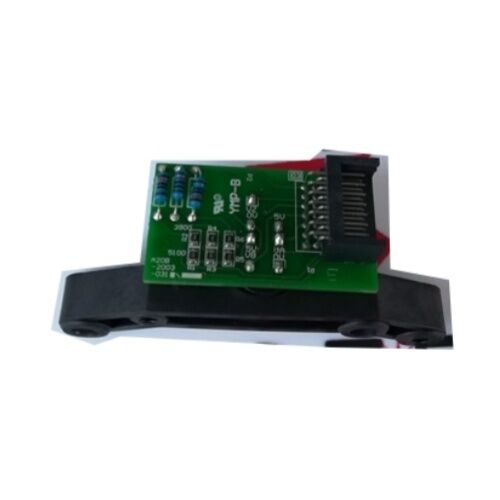

The A20B-2003-0311 सेंसर पीसीबी है जो FANUC MZi-टाइप स्पिंडल मोटर सेंसर असेंबली A860-2110-V001 के दिल का निर्माण करता है। ये दोनों पार्ट नंबर व्यवहार में अविभाज्य हैं: A860-2110-V001 पूर्ण सेंसर यूनिट है — हाउसिंग, रोटर टारगेट और पीसीबी — जबकि A20B-2003-0311 इसके भीतर स्थापित विशिष्ट सर्किट बोर्ड है। अधिकांश आपूर्तिकर्ता दोनों नंबरों को एक साथ सूचीबद्ध करते हैं क्योंकि जब सेंसर का ऑर्डर दिया जाता है, तो पूर्ण असेंबली शिप हो जाती है। चाहे आप एक पदनाम या दूसरे से खोजें, आप एक ही घटक को देख रहे होंगे।

यह एक मैग्नेटिक पिकअप फीडबैक डिवाइस है — गति माप और स्पिंडल पोजिशनिंग के लिए उपयोग किया जाने वाला 12-पिन सेंसर FANUC αi-सीरीज़ स्पिंडल मोटर्स पर। यह एक खराब या क्षतिग्रस्त मूल सेंसर को बदलता है और सीएनसी मशीन पर पूर्ण क्लोज्ड-लूप स्पिंडल नियंत्रण को पुनर्स्थापित करता है जिस पर इसे लगाया गया है।

चलती मशीन के अंदर MZi सेंसर क्या करता है

हर बार जब कोई FANUC αi स्पिंडल मोटर घूमता है, तो यह सेंसर डेटा उत्पन्न कर रहा होता है। यह मोटर शाफ्ट से जुड़े एक चुंबकीय टारगेट व्हील के रोटेशन का पता लगाता है और उस गति को एक डिजिटल सिग्नल स्ट्रीम में परिवर्तित करता है जिसे स्पिंडल एम्पलीफायर लगातार पढ़ता है। उन सिग्नलों से, एम्पलीफायर दो चीजें जानता है: स्पिंडल कितनी तेजी से घूम रहा है, और प्रत्येक क्रांति के भीतर यह ठीक कहाँ है।

गति डेटा क्लोज्ड-लूप वेग नियंत्रक को काम करता रहता है — एम्पलीफायर कटिंग लोड परिवर्तनों की परवाह किए बिना कमांडेड आरपीएम से मेल खाने के लिए अपने आउटपुट को समायोजित करता है, और स्पिंडल बिना किसी झटके या गिरावट के अपनी लक्षित गति बनाए रखता है। स्थिति डेटा कुछ अधिक मांग वाला सक्षम करता है: रिजिड टैपिंग और थ्रेड कटिंग, जहां सीएनसी को सटीक थ्रेड पिच का उत्पादन करने के लिए स्पिंडल रोटेशन को Z-अक्ष आंदोलन के साथ सिंक्रनाइज़ करना होता है। इसके काम करने के लिए, नियंत्रण को एक क्रांति के भीतर स्पिंडल की कोणीय स्थिति जानने की आवश्यकता होती है, न कि केवल एक औसत गति। MZi सेंसर वह पोजिशनल रेज़ोल्यूशन प्रदान करता है।

सेंसर खो दें — संदूषण, पीसीबी विफलता, कनेक्टर क्षति, या यांत्रिक प्रभाव के माध्यम से — और सीएनसी दोनों खो देता है। स्पिंडल अलार्म तुरंत आते हैं। मशीन स्पिंडल कमांड नहीं चलाएगी, और किसी भी थ्रेडिंग ऑपरेशन के लिए, सेंसर को बदलने तक उत्पादन बंद हो जाता है।

सेंसर असेंबली: भौतिक विवरण

A860-2110-V001 / A20B-2003-0311 सेंसर FANUC αi स्पिंडल मोटर के पीछे लगाया जाता है, जो कूलिंग फैन असेंबली के नीचे स्थित होता है। सेंसर हाउसिंग में शामिल हैं:

• एक मैग्नेटिक टारगेट रिंग जो मोटर शाफ्ट एक्सटेंशन पर माउंट होता है और उसके साथ घूमता है
• The A20B-2003-0311 PCB, जिसमें मैग्नेटिक पिकअप तत्व और सिग्नल कंडीशनिंग सर्किट्री होती है
• एक 12-पिन कनेक्टर स्पिंडल एम्पलीफायर तक चलने वाली फीडबैक केबल के लिए इंटरफ़ेस

टारगेट रिंग और सेंसिंग पीसीबी के बीच का संबंध एक नॉन-कॉन्टैक्ट डिज़ाइन है — घूमने वाले और स्थिर तत्वों के बीच कोई ब्रश, कोई वियर सरफेस नहीं है। समय के साथ जो खराब होता है वह आमतौर पर पीसीबी स्वयं होता है (कूलेंट का प्रवेश, सोल्डर जोड़ों पर कंपन थकान, घटक उम्र बढ़ने) बजाय किसी यांत्रिक घिसाव के। यही कारण है कि अधिकांश विफलता परिदृश्यों में सेंसर मोटर से स्वतंत्र रूप से बदलने योग्य है।

आफ्टरमार्केट प्रतिस्थापन — व्यावहारिक मामला

मूल FANUC सेंसर असेंबली में पर्याप्त OEM मूल्य होता है, जो अक्सर पूर्ण मशीन डाउनटाइम घटना को मरम्मत की तुलना में अधिक महंगा बना देता है जिसकी वास्तव में आवश्यकता होती है। A860-2110-V001 / A20B-2003-0311 के लिए आफ्टरमार्केट और संगत प्रतिस्थापन इकाइयां समान कार्यात्मक विनिर्देशों के लिए निर्मित होती हैं और स्पिंडल ड्राइव सिस्टम के भीतर समान फीडबैक भूमिका निभाती हैं।

मुख्य शब्द है संगत — हर घटक में समान नहीं, बल्कि जहां यह मायने रखता है वहां विद्युत और यांत्रिक रूप से समतुल्य। 12-पिन आउटपुट इंटरफ़ेस, FANUC αi स्पिंडल एम्पलीफायर द्वारा स्वीकार किया जाने वाला सिग्नल प्रारूप, और भौतिक माउंटिंग आयाम सभी मूल से मेल खाते हैं। जब सही ढंग से फिट किया जाता है, तो एम्पलीफायर एक गुणवत्ता वाले आफ्टरमार्केट यूनिट को फैक्ट्री स्टॉक से अलग नहीं कर सकता है।

आफ्टरमार्केट सेंसर का चयन करते समय क्या मायने रखता है कि क्या आपूर्तिकर्ता ने यूनिट का परीक्षण वास्तविक ऑपरेटिंग परिस्थितियों में एक लाइव FANUC स्पिंडल ड्राइव के खिलाफ किया है — न कि केवल एक स्थिर निरंतरता जांच, बल्कि प्रतिनिधि स्पिंडल गति पर गतिशील परीक्षण। स्थिर परीक्षण मृत विफलताओं को पकड़ता है। गतिशील परीक्षण अधिक गुप्त समस्याओं को पकड़ता है: सिग्नल शोर जो केवल रोटेशन के तहत दिखाई देता है, उच्च आरपीएम पर गलत गिनती, मामूली आउटपुट स्तर जो धीमी गति से काम करते हैं लेकिन पूर्ण कटिंग गति पर एम्पलीफायर अलार्म उत्पन्न करते हैं।

The A20B-2200-0751 पर एक नोट: यह एक नया FANUC पार्ट नंबर है जो A20B-2003-0311 / A860-2110-V001 असेंबली के वर्तमान प्रतिस्थापन के रूप में कार्य करता है। मूल और इसके उत्तराधिकारी दोनों को बाजार में व्यापक रूप से क्रॉस-रेफरेंस किया गया है। यदि आप एक आफ्टरमार्केट यूनिट की सोर्सिंग कर रहे हैं, तो ऑर्डर करने से पहले पुष्टि करें कि आपूर्तिकर्ता का उत्पाद दोनों पदनामों के साथ संगत है।

स्पिंडल एम्पलीफायर संगतता

A860-2110-V001 सेंसर FANUC αi-सीरीज़ स्पिंडल एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है, जिसमें αiSP सीरीज़ भी शामिल है जो वर्टिकल मशीनिंग सेंटर, हॉरिजॉन्टल मशीनिंग सेंटर और टर्निंग सेंटर के एक बड़े स्थापित आधार पर मानक उपकरण है जो FANUC सीरीज़ 0i, 16i, 18i, 30i, और 31i नियंत्रण चला रहे हैं।

सेंसर स्पिंडल फीडबैक केबल का उपयोग करके JY2 टर्मिनल के माध्यम से स्पिंडल एम्पलीफायर से जुड़ता है। यह केबल एक अलग आइटम है — सेंसर मानक कॉन्फ़िगरेशन में केबल के बिना शिप होता है, इसलिए यदि केबल क्षतिग्रस्त हो जाती है, तो इसे स्वतंत्र रूप से सोर्स और बदला जाना चाहिए। सीएनसी के दृष्टिकोण से एक खराब केबल के लक्षण एक खराब सेंसर पीसीबी के समान होते हैं, इसलिए सेंसर को दोष देने से पहले केबल क्षति की जांच करना उचित है।

सेंसर विफलता को पहचानना

विफलता कैसे प्रकट होती है, इसके आधार पर नैदानिक ​​तस्वीर भिन्न होती है:

हार्ड विफलता — सेंसर पूरी तरह से गैर-कार्यात्मक। स्पिंडल एम्पलीफायर को पावर-अप पर सभी फीडबैक सिग्नल का नुकसान होता है। सीएनसी तुरंत एक स्पिंडल फीडबैक अलार्म प्रदर्शित करता है, आमतौर पर गति विचलन या एन्कोडर डिस्कनेक्शन का संदर्भ देने वाले अलार्म कोड के साथ। कोई स्पिंडल कमांड निष्पादित नहीं होगा।

आंतरायिक विफलता — सेंसर खराब हो गया है लेकिन अभी भी आंशिक रूप से कार्यात्मक है। मशीन चलती है लेकिन स्पिंडल हंटिंग (नाममात्र स्थिर आरपीएम पर गति में वृद्धि और सुधार), रिजिड टैपिंग त्रुटियां जहां थ्रेड असंगत पिच में निकलते हैं, या अलार्म जो पावर साइकिल पर साफ हो जाते हैं लेकिन मशीन गर्म होने के बाद वापस आ जाते हैं। ये थर्मल और कंपन-निर्भर दोष केबल या कनेक्टर मुद्दे के बजाय एक खराब सेंसर पीसीबी की ओर दृढ़ता से इशारा करते हैं।

सिग्नल शोर / संदूषण। सेंसर हाउसिंग में प्रवेश करने वाला कूलेंट आंतरायिक सिग्नल समस्याएं पैदा कर सकता है जो एक साफ अलार्म उत्पन्न नहीं करते हैं — इसके बजाय, स्पिंडल एम्पलीफायर कभी-कभी ओवरकरंट या गति विचलन दोषों की रिपोर्ट करता है जो असंबंधित लगते हैं। यदि मशीन वातावरण में भारी कूलेंट एक्सपोजर शामिल है और सेंसर कई वर्षों से निरीक्षण के बिना सेवा में है, तो यह एक व्यावहारिक विफलता मोड है जिस पर विचार किया जाना चाहिए।

प्रतिस्थापन का ऑर्डर देने से पहले, दोनों सिरों पर फीडबैक केबल और उसके कनेक्टर की जांच करें। एक मुड़ा हुआ पिन, संक्षारित संपर्क, या फटा हुआ केबल जैकेट स्पष्ट सेंसर विफलताओं के एक महत्वपूर्ण प्रतिशत के लिए जिम्मेदार है। यदि केबल साफ परीक्षण करती है और लक्षण बने रहते हैं, तो सेंसर असेंबली अगला कदम है।

स्थापना बिंदु जानने योग्य

स्थापना के दौरान सेंसर पीसीबी फेस के सापेक्ष टारगेट रिंग संरेखण पर ध्यान देने की आवश्यकता है। टारगेट और सेंसिंग फेस के बीच बहुत बड़ा गैप सिग्नल एम्पलीट्यूड को कम करता है; बहुत छोटा होने पर मोटर शाफ्ट में किसी भी अक्षीय प्ले के साथ संपर्क क्षति का खतरा होता है। सेंसर फिट करते समय निर्दिष्ट क्लीयरेंस के लिए मोटर के सर्विस डॉक्यूमेंटेशन का पालन करें।

12-पिन कनेक्टर को सेंसर प्रतिस्थापन समय पर साफ और निरीक्षण किया जाना चाहिए — सिर्फ प्लग इन नहीं। पुराने खराब यूनिट से अवशिष्ट संदूषण, या वर्षों की सेवा में कनेक्टर संपर्कों में जमा हुआ ऑक्सीकरण, नए सेंसर को पुराने वाले के समान लक्षण प्रदर्शित करने का कारण बन सकता है।

सेंसर माउंटिंग हार्डवेयर को विनिर्देश के अनुसार टॉर्क करें। ढीला माउंटिंग कंपन को गतिशील रूप से सेंसर-टू-टारगेट गैप को प्रभावित करने की अनुमति देता है, जिससे उस तरह का आंतरायिक शोर उत्पन्न होता है जिसे मशीन सेवा में वापस आने के बाद निदान करना बेहद मुश्किल होता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-2003-0311 और A860-2110-V001 के बीच क्या संबंध है — क्या वे एक ही भाग हैं?

वे समान नहीं हैं लेकिन जब एक पूर्ण इकाई के रूप में ऑर्डर किया जाता है तो वे एक ही सेंसर असेंबली का वर्णन करते हैं। A860-2110-V001 पूर्ण MZi स्पिंडल मोटर सेंसर असेंबली है — हाउसिंग, रोटर टारगेट रिंग, पीसीबी और कनेक्टर संयुक्त। A20B-2003-0311 विशेष रूप से उस असेंबली के अंदर माउंटेड पीसीबी है। व्यवहार में, अधिकांश आपूर्तिकर्ता दोनों पार्ट नंबरों में से किसी एक का ऑर्डर देने पर पूर्ण सेंसर (A860-2110-V001) शिप करते हैं, क्योंकि पीसीबी तकनीकी रूप से स्टैंडअलोन आइटम के रूप में अलग से नहीं बेचा जाता है। दोनों क्रॉस-रेफरेंस एक ही उत्पाद के लिए लिस्टिंग में दिखाई देते हैं क्योंकि खरीदार अक्सर उस नंबर का उपयोग करके खोज करते हैं जो खराब यूनिट पर दिखाई देता है या मशीन के पार्ट्स डॉक्यूमेंटेशन में होता है।

Q2: क्या A20B-2200-0751, A20B-2003-0311 / A860-2110-V001 का सीधा प्रतिस्थापन है?

हाँ। A20B-2200-0751 अपडेटेड FANUC पार्ट नंबर है जो A20B-2003-0311 / A860-2110-V001 असेंबली को सुपरसीड करता है। यह कार्यात्मक रूप से समतुल्य है और समान 12-पिन इंटरफ़ेस के साथ समान मोटर माउंटिंग स्थानों में फिट बैठता है। यदि आप एक OEM या आफ्टरमार्केट सेंसर की सोर्सिंग कर रहे हैं और आपूर्तिकर्ता A20B-2003-0311 के विकल्प के रूप में A20B-2200-0751 प्रदान करता है, तो वह प्रतिस्थापन मान्य है। खरीदने से पहले आपूर्तिकर्ता से पुष्टि करें कि यूनिट को FANUC αi स्पिंडल एम्पलीफायर सिस्टम के खिलाफ सत्यापित किया गया है।

Q3: मुझे कैसे पता चलेगा कि सेंसर खराब हो गया है या समस्या फीडबैक केबल में है?

सबसे व्यावहारिक तरीका पहले केबल को स्वैप या टेस्ट करना है, क्योंकि केबल सेंसर की तुलना में बहुत कम महंगी होती है और केबल की खराबी समान अलार्म प्रस्तुति का कारण बनती है। स्पिंडल एम्पलीफायर एंड पर फीडबैक केबल को डिस्कनेक्ट करें और जंग, झुकने या संदूषण के लिए पिन का निरीक्षण करें। मल्टीमीटर के साथ, परिरक्षित केबल में प्रत्येक कंडक्टर की निरंतरता की एक छोर से दूसरे छोर तक जांच करें — यदि केबल को परीक्षण के दौरान मोड़ा जाता है तो एक आंतरायिक ओपन सर्किट आमतौर पर खुद को प्रकट करता है। यदि केबल साफ परीक्षण करती है, और एक ज्ञात-अच्छी केबल में स्वैप करने से (यदि एक उपलब्ध है) अलार्म साफ नहीं होता है, तो सेंसर पीसीबी सबसे संभावित अगला विफलता बिंदु है। गतिशील दोष जो केवल गति पर दिखाई देते हैं और आराम पर साफ हो जाते हैं, वे केबल दोषों की तुलना में अधिक बार सेंसर पीसीबी मुद्दे होते हैं।

Q4: क्या एक आफ्टरमार्केट रिप्लेसमेंट सेंसर FANUC 0i या 30i सीरीज़ कंट्रोल के साथ सही ढंग से काम करेगा?

सेंसर स्पिंडल एम्पलीफायर के साथ इंटरफ़ेस करता है — सीधे सीएनसी कंट्रोल के साथ नहीं। जब तक एम्पलीफायर एक αi-सीरीज़ स्पिंडल एम्पलीफायर (αiSP सीरीज़) है और सेंसर 12-पिन आउटपुट पर सही MZi-टाइप सिग्नल प्रारूप प्रदान करता है, तब तक सीएनसी सीरीज़ अपस्ट्रीम कोई फर्क नहीं पड़ता। FANUC 0i, 16i, 18i, 30i, और 31i नियंत्रण सभी एक सीरियल इंटरफ़ेस के माध्यम से αiSP एम्पलीफायर के साथ संवाद करते हैं; एम्पलीफायर बदले में आंतरिक रूप से कच्चे सेंसर फीडबैक को संसाधित करता है। एक गुणवत्ता वाला आफ्टरमार्केट सेंसर जो सही सिग्नल उत्पन्न करता है, वह इन सभी नियंत्रण पीढ़ियों में पारदर्शी रूप से काम करेगा।

Q5: स्थापना से पहले भंडारण या शिपिंग के दौरान सेंसर के लिए क्या हैंडलिंग सावधानियां आवश्यक हैं?

सेंसर पीसीबी में स्थैतिक-संवेदनशील घटक होते हैं और इसे ESD-सुरक्षात्मक पैकेजिंग में संग्रहीत किया जाना चाहिए। रोटर टारगेट रिंग, हालांकि यांत्रिक रूप से मजबूत है, मजबूत बाहरी चुंबकीय क्षेत्रों से प्रभावित हो सकती है — स्थायी चुंबक, ट्रांसफार्मर, या अन्य चुंबकीय घटकों के पास सेंसर को संग्रहीत करने से बचें, क्योंकि क्षेत्र एक्सपोजर चुंबकीय लक्ष्य के गुणों को प्रभावित कर सकता है। असेंबली को उसकी मूल पैकेजिंग में एक शुष्क, स्थिर-तापमान वातावरण में रखें; कनेक्टर पिन आर्द्र परिस्थितियों में संक्षारण के प्रति संवेदनशील होते हैं। यदि सेंसर को मरम्मत मूल्यांकन के लिए एक दोषपूर्ण इकाई के रूप में वापस किया जा रहा है, तो सुनिश्चित करें कि पारगमन के दौरान कनेक्टर को डस्ट कैप या लिपटे कनेक्टर कवर से सुरक्षित किया गया है, क्योंकि शिपिंग के दौरान पिन क्षति सेंसर के मशीन से निकलने की तुलना में मरम्मत सुविधाओं में खराब स्थिति में पहुंचने का एक सामान्य कारण है।
