सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2100-0390 |

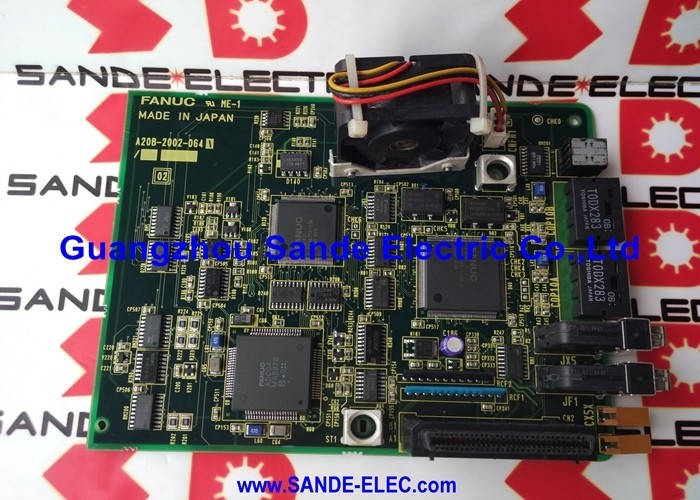

A20B-2100-0390 FANUC A02B-0236-C211 FSSB इनपुट/आउटपुट मॉड्यूल के अंदर प्रिंटेड सर्किट बोर्ड है।यह मॉड्यूल ₹ नामित IOU1 (I/O Unit 1) ₹ FANUC i-सीरीज सीएनसी नियंत्रण और पावर मेट i नियंत्रकों के लिए वितरित I/O कनेक्टिविटी प्रदान करता है.
FANUC के i-सीरीज सीएनसी आर्किटेक्चर में, FSSB से जुड़े I/O मॉड्यूल वास्तविक मशीन उपकरणों के करीब I/O नोड्स को रखकर सीएनसी की मशीन की I/O क्षमता का विस्तार करते हैंऔर पैनल बटनIOU1 पारंपरिक समानांतर I/O वायरिंग के बजाय FSSB (फाइबर-ऑप्टिक सर्वो सीरियल बस) के माध्यम से CNC के साथ संवाद करता है, ऑप्टिकल फाइबर पर उच्च गति सीरियल डेटा हस्तांतरण का उपयोग करता है।
| पैरामीटर | मूल्य |
|---|---|
| मॉड्यूल इकाई | A02B-0236-C211 (IOU1) |
| संगत | FANUC i सीएनसी नियंत्रण, पावर मैट i (मॉडल डी और एच) |
| इंटरफेस | एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) |
| शक्ति | 24V DC इनपुट |
| फ्यूज | FUSE 1 (24V इनपुट सुरक्षा) |
| भी फिट | A06B-6150 αi PS HV बिजली आपूर्ति मॉड्यूल |
A02B-0236-C211 FSSB I/O मॉड्यूल का 24V DC पावर इनपुट A20B-2100-0390 PCB पर FUSE 1 द्वारा संरक्षित है। एक व्यावहारिक नैदानिक संकेतकः
एलईडी1 स्थिति जाँचःमॉड्यूल में एक एलईडी1 है जो 24 वी की आपूर्ति स्वस्थ होने पर चमकती है। यदि एलईडी1 पावर-अप के बाद नहीं चमकता है, तो पहला नैदानिक चरण एक मल्टीमीटर का उपयोग करके निरंतरता के लिए FUSE 1 की जांच करना है।एक उड़ा फ्यूज की पहचान करने और इसके कारण को हल करने के बाद बदल दिया जाता है मॉड्यूल के जुड़े I / O वायरिंग में डाउनस्ट्रीम शॉर्ट सर्किट या अधिभार की स्थिति.
यह ऑनबोर्ड फ्यूज सुरक्षा एक मानक सुरक्षा सुविधा है ️ मशीन के 24V I/O वायरिंग में ओवरकंट्रेंट घटनाओं से A20B-2100-0390 पीसीबी को नुकसान से रोकती है।
एफएसएसबी आई/ओ मॉड्यूल की खराबी ∙ एलईडी1 नहीं जलाया गया:एक FANUC i-सीरीज सीएनसी मशीनिंग केंद्र एक FSSB I/O नोड के साथ संचार खो देता है। मॉड्यूल का एलईडी1 अंधेरा है। A20B-2100-0390 पर फ्यूज 1 फट पाया जाता है। 24V वायरिंग दोष को ठीक करने के बाद, एलईडी1 को बंद कर दिया जाता है।फ्यूज बदल दिया जाता है और I/O संचार बहाल हो जाता है.
αi पीएस एचवी पावर सप्लाई कंट्रोल बोर्ड का प्रतिस्थापन:एक FANUC αi PS HV पावर सप्लाई मॉड्यूल (A06B-6150 श्रृंखला) में नियंत्रण स्तर के दोष विकसित होते हैं। A20B-2100-0390 नियंत्रण पीसीबी की पहचान की जाती है। प्रतिस्थापन बिजली आपूर्ति मॉड्यूल के संचालन को बहाल करता है।
प्रश्न 1: एफएसएसबी क्या है और आईओयू1 मॉड्यूल इसका उपयोग कैसे करता है?
एफएसएसबी (फाइबर-ऑप्टिक सर्वो सीरियल बस) सीएनसी को सर्वो ड्राइव और आई/ओ मॉड्यूल से जोड़ने के लिए फानुक का उच्च गति सीरियल बस है।A02B-0236-C211 IOU1 मॉड्यूल A20B-2100-0390 के साथ FSSB फाइबर-ऑप्टिक केबलों के माध्यम से CNC से जुड़ता है, ¢ सीएनसी से I/O कमांड प्राप्त करता है और उसी सीरियल लिंक पर I/O स्थिति डेटा वापस करता हैयह पारंपरिक समानांतर I/O वायरिंग को एकल फाइबर जोड़ी से बदल देता है, जिससे FSSB श्रृंखला के साथ कहीं भी वितरित I/O नोड्स सक्षम होते हैं।
Q2: कौन सी सीएनसी प्रणाली A02B-0236-C211 IOU1 मॉड्यूल (A20B-2100-0390 के साथ) के साथ संगत हैं?
IOU1 मॉड्यूल FANUC i CNC Controls और Power Mate i (मॉडल D और H) के लिए पुष्ट है।पावर मैट आई सीरीज FANUC का कॉम्पैक्ट सीएनसी नियंत्रक है जो सर्वो ड्राइव सिस्टम के साथ एकीकृत है आमतौर पर एकल-अक्ष या सीमित-अक्ष वाले स्वचालित उपकरणों में उपयोग किया जाता हैFANUC i श्रृंखला i पीढ़ी के सीएनसी प्लेटफॉर्म (सीरीज 0i, 16i, 18i, 21i) को संदर्भित करती है जो सर्वो और I/O संचार के लिए FSSB का उपयोग करती है।
Q3: FSSB I/O मॉड्यूल और αi PS HV पावर सप्लाई दोनों में एक ही A20B-2100-0390 PCB क्यों पाया जाता है?
FANUC का मॉड्यूलर डिजाइन दर्शन विभिन्न हार्डवेयर प्लेटफार्मों पर सत्यापित पीसीबी डिजाइनों का पुनः उपयोग करता है जहां अंतर्निहित इलेक्ट्रॉनिक कार्य संकेत प्रसंस्करण, माइक्रोकंट्रोलर निष्पादन,संचार इंटरफेस में पर्याप्त समानताएं हैं. A20B-2100-0390 पीसीबी डिजाइन FSSB I/O मॉड्यूल और αi PS HV बिजली आपूर्ति आवास दोनों के नियंत्रण और संचार आवश्यकताओं को पूरा करता है,प्रत्येक मॉड्यूल के भीतर पीसीबी के सॉफ्टवेयर और बाहरी कनेक्टर कॉन्फ़िगरेशन द्वारा निर्धारित विशिष्ट अनुप्रयोग के साथ.
Q4: IOU1 मॉड्यूल में A20B-2100-0390 को बदलने के बाद, क्या सीएनसी I/O कॉन्फ़िगरेशन को बदलने की आवश्यकता है?
नहीं. एफएसएसबी आई/ओ मॉड्यूल के लिए आई/ओ पता असाइनमेंट और कॉन्फ़िगरेशन सीएनसी की पैरामीटर मेमोरी में संग्रहीत होते हैं न कि मॉड्यूल के पीसीबी में।प्रतिस्थापन A20B-2100-0390 को स्थापित करने और 24V बिजली आपूर्ति और FSSE फाइबर कनेक्शन की जांच करने के बाद, सीएनसी को मौजूदा आई/ओ कॉन्फ़िगरेशन का उपयोग करके मॉड्यूल के साथ संचार फिर से स्थापित करना चाहिए।उत्पादन में लौटने से पहले पीएमसी निदान स्क्रीन के माध्यम से सभी आई/ओ पॉइंट्स की सही तरह से जांच करें.
Q5: मॉड्यूल के अंदर A20B-2100-0390 तक पहुँचने पर कौन सी सुरक्षा सावधानियां लागू होती हैं?
ईएसडी-सुरक्षित सतह पर एक ग्राउंड एंटी-स्टैटिक कलाई पट्टा के साथ संभालें। आईओयू1 मॉड्यूल के लिएः मॉड्यूल तक पहुंचने से पहले मशीन की 24 वी नियंत्रण आपूर्ति बंद करें।αi PS HV बिजली आपूर्ति अनुप्रयोगों के लिए: बिजली की आपूर्ति बंद करें और लॉक करें,फिर आंतरिक घटकों तक पहुँचने से पहले डीसी बस पूरी तरह से डिस्चार्ज हो गई है की जाँच करें एचवी बिजली की आपूर्ति उच्च डीसी बस वोल्टेज पर काम करता है जो बिजली के स्रोत को हटाने के बाद भी बनी रहती है.
