| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2100-0541 |
FANUC अल्फा SVM2 (A06B-6096-H2xx) डुअल-एक्सिस सर्वो एम्पलीफायर मॉड्यूल है - जो एक 60 मिमी-चौड़े आवास से दो स्वतंत्र सर्वो अक्षों को नियंत्रित करता है। संपूर्ण SVM2 FSSB उत्पाद श्रृंखला:
| नमूना | आदेश संख्या। | वायरिंग बोर्ड |
|---|---|---|
| एसवीएम2-3/3 | A06B-6096-H291 | ए16बी-2202-0753 |
| एसवीएम2-12/12 | A06B-6096-H201 | ए16बी-2202-0750 |
| एसवीएम2-12/20 | A06B-6096-H202 | ए16बी-2202-0751 |
| एसवीएम2-20/20 | A06B-6096-H203 | ए16बी-2202-0752 |
| एसवीएम2-12/40 | A06B-6096-H204 | ए16बी-2203-0590 |
| एसवीएम2-20/40 | A06B-6096-H205 | ए16बी-2203-0591 |
| एसवीएम2-40/40 | A06B-6096-H206 | ए16बी-2203-0592 |

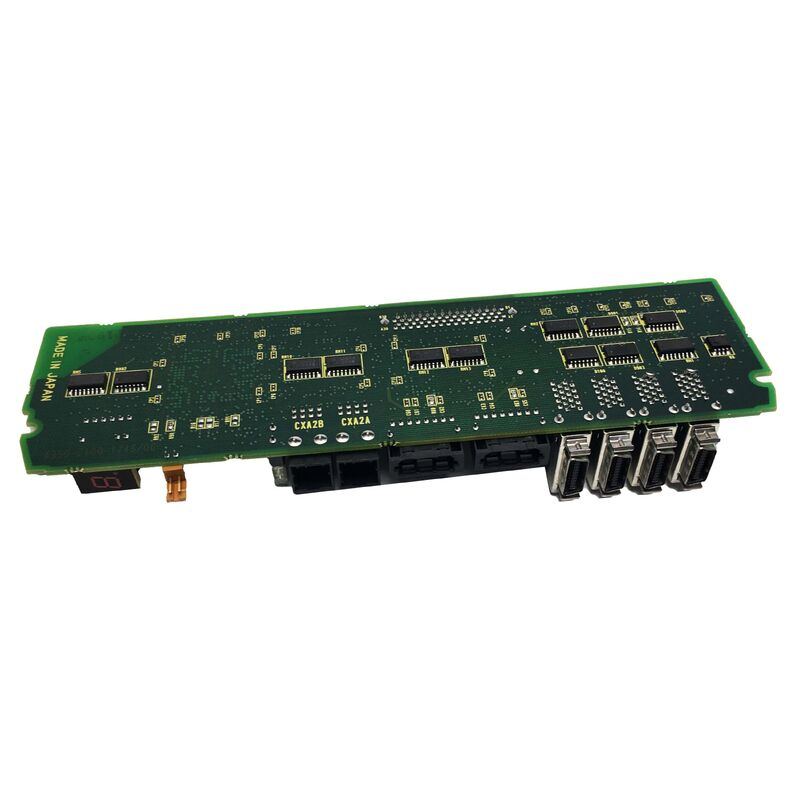

A20B-2100-0541 इन सभी SVM2 FSSB मॉडल के लिए सामान्य नियंत्रण पीसीबी है- एक बोर्ड SVM2-3/3 से SVM2-40/40 तक पूरी दोहरी-अक्ष रेंज को कवर करता है। वायरिंग बोर्ड वर्तमान रेटिंग संयोजन से भिन्न होते हैं; नियंत्रण पीसीबी पूरे समय स्थिर रहता है।
| पैरामीटर | कीमत |
|---|---|
| अनुकूल | A06B-6096-H2xx (सभी SVM2 FSSB) |
| कुल्हाड़ियों | 2 |
| इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक) |
| वर्तमान नियंत्रण | एचआरवी3 |
| प्रदर्शन | एलसीडी स्थिति/अलार्म सूचक |
| अधिलंघित | A20B-2100-0251 |
| शृंखला | A20B-2100 |
एचआरवी3:GE फैनुक अल्फा रखरखाव मैनुअल निर्दिष्ट करता है: "HRV3 का उपयोग करते समय, PCB A20B-2100-054X का उपयोग करें।" 054x परिवार HRV3 उच्च गति वर्तमान नियंत्रण प्रदान करता है - सटीक समोच्च अनुप्रयोगों के लिए सख्त सर्वो कठोरता और तेज़ प्रतिक्रिया।
आयसीडी प्रदर्शन:फ्रंट-फेस एलसीडी सीधे ड्राइव मॉड्यूल पर परिचालन स्थिति कोड और अलार्म नंबर दिखाता है - सीएनसी अलार्म मेनू को नेविगेट किए बिना तत्काल गलती पहचान के लिए कई एसवीएम 2 मॉड्यूल वाले कैबिनेट में उपयोगी।
डेटो एलएम फ्यूज:एक स्व-रीसेटिंग डेटो एलएम फ़्यूज़ 24V नियंत्रण आपूर्ति की सुरक्षा करता है। यह निष्कर्ष निकालने से पहले कि जब कोई ड्राइव कोई पावर प्रतिक्रिया नहीं दिखाता है तो पीसीबी विफल हो गया है, पहले इस फ़्यूज़ की जांच करें - 24V वायरिंग की खराबी बोर्ड को नुकसान पहुंचाए बिना इसे ट्रिप कर सकती है।
SVM2-20/20 FSSB अलार्म:FANUC अल्फा SVM2-20/20 (H203) FSSB संचार अलार्म विकसित करता है। वायरिंग बोर्ड बरकरार है. A20B-2100-0541 को बदलने से दोनों दोहरे-अक्ष चैनल पुनर्स्थापित हो जाते हैं।
मल्टी-एसवीएम2 कैबिनेट अतिरिक्त:एक मशीन कैबिनेट विभिन्न वर्तमान रेटिंग पर कई SVM2 मॉड्यूल चलाता है। एक A20B-2100-0541 स्पेयर उनमें से किसी को भी कवर करता है।
Q1: क्या A20B-2100-0541 सीधे A20B-2100-0251 की जगह ले सकता है?
0251 पहले वाला विनिर्देश है; 0541 वर्तमान विशिष्टता है. अधिकांश SVM2 FSSB अनुप्रयोगों के लिए यह प्रत्यक्ष प्रतिस्थापन है। FANUC अल्फा रखरखाव मैनुअल से सत्यापित करें कि अद्यतन नियंत्रण पीसीबी को फिट करते समय किसी वायरिंग बोर्ड अद्यतन की आवश्यकता नहीं है।
Q2: क्या A20B-2100-0541 को बदलने के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, सर्वो पैरामीटर सीएनसी की मुख्य मेमोरी में रहते हैं। प्रतिस्थापन को फिट करने के बाद, सीएनसी एफएसएसबी संचार को फिर से स्थापित करता है और मौजूदा मापदंडों को दोनों अक्षों पर स्वचालित रूप से लागू करता है।
Q3: IPM दोषों के लिए SVM2 LCD कौन से अलार्म कोड प्रदर्शित करता है?
एक्सिस-विशिष्ट आईपीएम अलार्म कोड में शामिल हैं: एल-एक्सिस आईपीएम अलार्म (कोड 8), एम-एक्सिस आईपीएम अलार्म (कोड 9), एल+एम आईपीएम अलार्म (कोड बी), आदि। ये कोड ए20बी-2100-0541 के फ्रंट एलसीडी पर दिखाई देते हैं - सीएनसी अलार्म स्क्रीन से परामर्श किए बिना यह पहचानना कि दोनों में से किस अक्ष ने गलती को ट्रिगर किया।
Q4: A20B-2100-0541 पर Daito LM फ़्यूज़ क्या है?
24V नियंत्रण सर्किट की सुरक्षा करने वाला एक स्व-रीसेटिंग फ़्यूज़। यदि वायरिंग ओवरकरंट घटना के बाद ड्राइव में कोई एलईडी/एलसीडी गतिविधि नहीं दिखती है, तो पीसीबी को बदलने से पहले डेटो फ्यूज की जांच करें। पहले 24V वायरिंग की खराबी को ठीक करें; खराबी दूर होने के बाद फ्यूज रीसेट हो जाता है।
