| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2100-0801 |

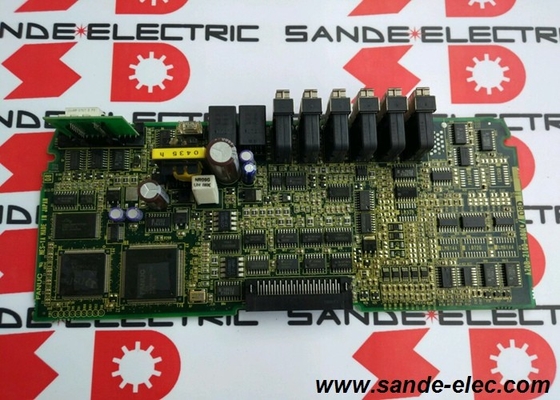

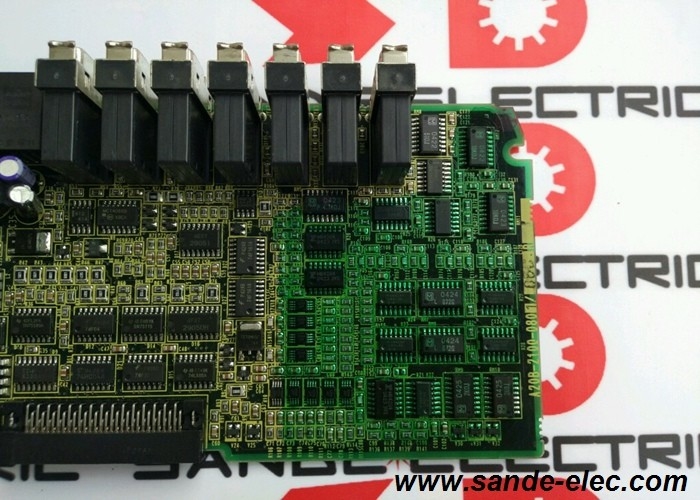

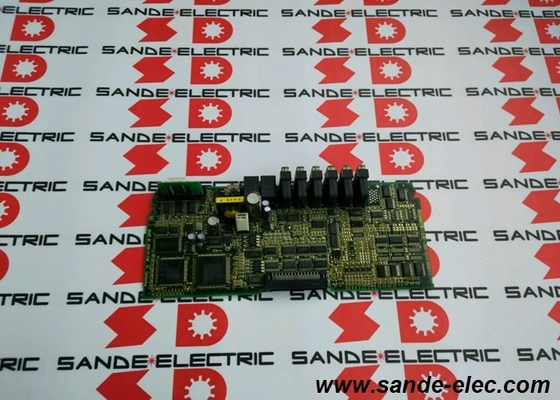

A20B-2100-0801 FANUC के SPM श्रृंखला स्पिंडल एम्पलीफायर मॉड्यूल के अंदर नियंत्रण पीसीबी है। एसपीएम के दो-बोर्ड आर्किटेक्चर में, A20B-2100 श्रृंखला बोर्ड खुफिया परत है - यह स्पिंडल गति और टॉर्क नियंत्रण लूप को संभालता है, पावर ट्रांजिस्टर के लिए पीडब्लूएम गेट सिग्नल का प्रबंधन करता है, स्पिंडल एनकोडर फीडबैक की प्रक्रिया करता है, और स्पिंडल ड्राइव सिस्टम के लिए अलार्म का पता लगाने और रिपोर्टिंग का प्रबंधन करता है।
एसपीएम (स्पिंडल मोटर मॉड्यूल) वह एम्पलीफायर है जो सीएनसी मशीन की स्पिंडल मोटर को चलाता है - काटने की गति के लिए जिम्मेदार धुरी। जब नियंत्रण पीसीबी एसपीएम के अंदर विफल हो जाता है, तो संपूर्ण स्पिंडल अनुभाग निष्क्रिय हो जाता है। सीएनसी स्पिंडल अलार्म उत्पन्न करता है और मशीन कटिंग ऑपरेशन नहीं कर सकती है, भले ही स्पिंडल पावर स्टेज और मोटर भौतिक रूप से बरकरार हों। कार्यशील शक्ति चरण को बनाए रखते हुए नियंत्रण बोर्ड को बदलना घटक-स्तरीय रखरखाव पथ है जो पूरे एसपीएम मॉड्यूल को बदलने से बचाता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A20B-2100-0801 |
| शृंखला | A20B-2100 |
| आवेदन | एसपीएम स्पिंडल एम्पलीफायर मॉड्यूल |
| प्रकार | स्पिंडल ड्राइव नियंत्रण पीसीबी |
| स्थिति | बंद |
| मूल | जापान |
एसपीएम मॉड्यूल में दो अलग-अलग बोर्ड परतें होती हैं: नियंत्रण पीसीबी (ए20बी-2100-0801) और वायरिंग/पावर बोर्ड जो स्पिंडल मोटर पावर ट्रांजिस्टर से जुड़ता है। ये दोनों बोर्ड विभिन्न तंत्रों के माध्यम से विफल होते हैं और इन्हें स्वतंत्र रूप से सेवित किया जा सकता है।
नियंत्रण बोर्ड अलार्म - संचार दोष, आरंभीकरण विफलताएं, स्पिंडल अलार्म कोड जो इंगित करते हैं कि ड्राइव सॉफ़्टवेयर या फीडबैक प्रोसेसिंग विफल हो गई है - A20B-2100-0801 को इंगित करें। पावर बोर्ड अलार्म - ट्रांजिस्टर ओवरकरंट, चरण हानि, बस दोष - वायरिंग/पावर बोर्ड को इंगित करते हैं।
ऑर्डर देने से पहले यह पहचानना कि किस बोर्ड में खराबी है, एक स्वस्थ घटक के अनावश्यक प्रतिस्थापन से बचा जाता है। नियंत्रण कार्ड की खराबी स्टार्टअप पर स्पिंडल अलार्म कोड या असामान्य स्पिंडल व्यवहार के रूप में प्रस्तुत होती है जिसे मोटर या केबल निरीक्षण द्वारा हल नहीं किया जा सकता है।
Q1: A20B-2100-0801 क्या है और स्पिंडल सिस्टम में इसकी क्या भूमिका है?
यह FANUC के SPM श्रृंखला स्पिंडल एम्पलीफायर के अंदर नियंत्रण पीसीबी है। यह स्पिंडल गति और टॉर्क नियंत्रण लूप को संभालता है, एनकोडर फीडबैक को संसाधित करता है, पावर ट्रांजिस्टर के लिए पीडब्लूएम कमांड उत्पन्न करता है, और स्पिंडल अलार्म का प्रबंधन करता है। जब यह बोर्ड विफल हो जाता है, तो पावर स्टेज और मोटर स्वस्थ होने पर भी एसपीएम मॉड्यूल स्पिंडल को नियंत्रित नहीं कर सकता है।
Q2: कंट्रोल पीसीबी फॉल्ट को स्पिंडल पावर स्टेज फॉल्ट से कैसे अलग किया जाता है?
नियंत्रण बोर्ड की खराबी आमतौर पर स्पिंडल अलार्म कोड उत्पन्न करती है जो मोटर वाइंडिंग की स्थिति और एनकोडर केबल की अखंडता की पुष्टि करने के बाद भी बनी रहती है। पावर स्टेज दोष ओवरकरंट, ट्रांजिस्टर आईपीएम अलार्म, या बस दोष उत्पन्न करते हैं जो मोटर कनेक्शन की परवाह किए बिना दिखाई देते हैं। यदि स्पिंडल अलार्म मोटर डिस्कनेक्ट होने पर दिखाई देता है, तो दोष मोटर या केबल के बजाय नियंत्रण कार्ड में है।
Q3: क्या A20B-2100-0801 को बदलने के लिए स्पिंडल पैरामीटर पुनः प्रवेश की आवश्यकता है?
स्पिंडल मोटर पैरामीटर सीएनसी नियंत्रक के एसआरएएम में संग्रहीत होते हैं, स्पिंडल एम्पलीफायर नियंत्रण पीसीबी में नहीं। समान-से-समान बोर्ड प्रतिस्थापन के लिए, स्पिंडल पैरामीटर अप्रभावित रहते हैं। सत्यापित करें कि स्थापना के बाद सीएनसी में स्पिंडल मोटर प्रकार के पैरामीटर सही ढंग से सेट किए गए हैं और उत्पादन पर लौटने से पहले कम गति पर सामान्य स्पिंडल संचालन की पुष्टि करें।
Q4: इंस्टालेशन से पहले इस्तेमाल किए गए A20B-2100-0801 पर क्या जांच की जानी चाहिए?
घटक क्षति, जले हुए क्षेत्रों, या सूजे हुए कैपेसिटर के लिए बोर्ड का निरीक्षण करें। जंग या भौतिक क्षति के लिए सभी कनेक्टर पिनों की जाँच करें। पुष्टि करें कि आपूर्तिकर्ता ने लोड के तहत स्पिंडल मोटर के साथ लाइव एसपीएम मॉड्यूल में बोर्ड का कार्यात्मक परीक्षण किया है - मोटर लोड के बिना बेंच पावर-ऑन परीक्षण परिचालन स्थितियों के तहत नियंत्रण लूप प्रदर्शन को सत्यापित नहीं करता है।
Q5: बंद होने के बाद A20B-2100-0801 कहां से प्राप्त किया गया है?
FANUC SPM आफ्टरमार्केट के माध्यम से - सीएनसी स्पिंडल एम्पलीफायर घटक विशेषज्ञ और पुराने FANUC पार्ट्स डीलर। विशेष रूप से बोर्ड के लेबल से A20B-2100-0801 की पुष्टि करें। एसपीएम मॉड्यूल विभिन्न स्पिंडल पावर वर्गों की सेवा करते हैं; आसन्न A20B-2100 वेरिएंट अलग-अलग SPM कॉन्फ़िगरेशन प्रदान करते हैं और विनिमेय नहीं हैं।
