| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-3300-0293 |

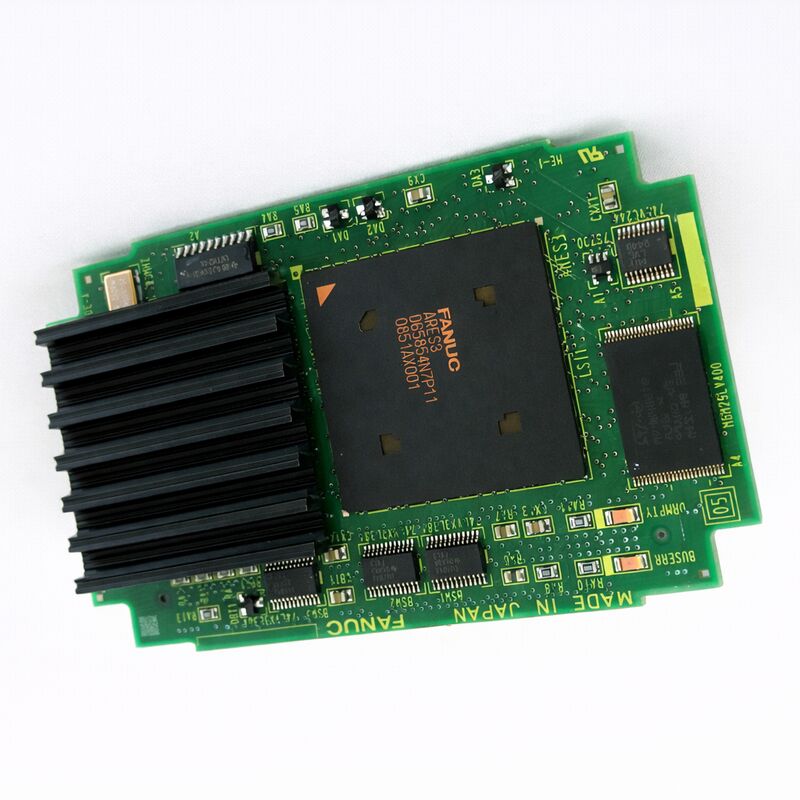

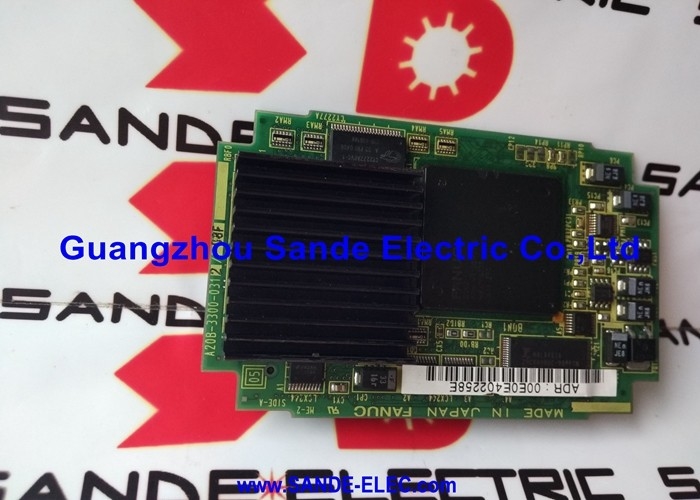

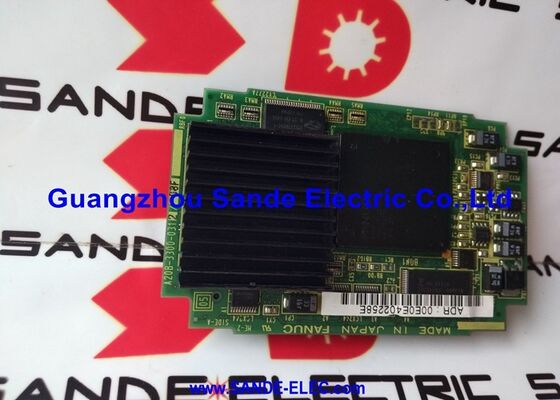

दFANUC A20B-3300-0293एक 486 प्रोसेसर मॉड्यूल है FANUC के आई-सीरीज सीएनसी नियंत्रकों के लिए "मस्तिष्क" प्लग-इन कार्ड। मुख्य सीपीयू बोर्ड पर सीएनसी नियंत्रक चेसिस के अंदर बैठता है,यह कॉम्पैक्ट मॉड्यूल निर्धारित करता है कि सीएनसी कितनी तेजी से प्रोग्राम ब्लॉक को संसाधित कर सकता है, कितनी जल्दी इंटरपोलेशन गणना पूरी होती है, और सिस्टम कितनी आसानी से एक साथ बहु-अक्ष समन्वय का प्रबंधन करता है।
486DX प्रोसेसर वास्तुकला, जबकि अब उपभोक्ता कंप्यूटिंग मानकों द्वारा ऐतिहासिक, represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.
A20B-3300 मॉड्यूल परिवार में FANUC के i-सीरीज प्रोसेसर और मेमोरी मॉड्यूल शामिल हैं।विभिन्न भाग संख्याओं के साथ विभिन्न सीएनसी विन्यासों का समर्थन करने के लिए विभिन्न प्रोसेसर पीढ़ियों और मेमोरी क्षमताओं को प्रदान करते हैं.
A20B-3300-0293 इस परिवार के भीतर 486 के साथ-16MB-DRAM वेरिएंट में से एक है, एक कॉन्फ़िगरेशन जो श्रृंखला 15i, 16i, 18i में व्यापक रूप से तैनात किया गया था,और 21i सीएनसी नियंत्रक दोनों ए (पहली पीढ़ी आई श्रृंखला) और बी (मॉडल बी) हार्डवेयर पीढ़ियों में.
आई-सीरीज सीएनसी नियंत्रकों से लैस मशीनें लगभग सभी प्रमुख मशीन उपकरण निर्माताओं द्वारा 1990 के दशक के अंत तक और 2000 के दशक के दौरान बनाई गई थींऔर सैकड़ों अन्य.
कुल स्थापित आधार बहुत बड़ा है, और इनमें से कई मशीनें उत्पादन सेवा में जारी हैं, इलेक्ट्रॉनिक्स युग के रूप में A20B-3300-सीरीज़ के सीपीयू मॉड्यूल के लिए निरंतर मांग पैदा करती हैं।
| पैरामीटर | मूल्य |
|---|---|
| प्रोसेसर | इंटेल 486DX आर्किटेक्चर |
| ऑन-बोर्ड DRAM | 16 एमबी |
| संगत सीएनसी श्रृंखला | FANUC 15i, 16i, 18i, 21i |
| स्थापना | मुख्य/उप-सीपीयू बोर्ड पर प्लग-इन मॉड्यूल |
| श्रृंखला | A20B-3300 |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
A20B-3300-0293 में इंटेल 486DX प्रोसेसर आर्किटेक्चर 2025 में अप्रासंगिक लग सकता है, लेकिन यह इसके अनुप्रयोग के लिए सही और अपरिवर्तनीय प्रोसेसर बना हुआ है।
FANUC के i-सीरीज सीएनसी सॉफ्टवेयर को विशेष रूप से इस प्रोसेसर वास्तुकला के लिए विकसित किया गया था, सिस्टम सॉफ्टवेयर, इंटरपोलेशन एल्गोरिदम, सर्वो संचार प्रोटोकॉल (एफएसएसबी सहित),और पीएमसी निष्पादन इंजन सभी इस हार्डवेयर पर चलाने के लिए और के लिए डिजाइन नहीं किया गया था, और न ही किसी अन्य प्रोसेसर आर्किटेक्चर पर पोर्ट किया गया है।
एक तेज़ आधुनिक प्रोसेसर के लिए कोई अपग्रेड पथ नहीं है A20B-3300-0293 (या एक सीधे संगत संस्करण) वह है जिसकी नियंत्रक को आवश्यकता है।
486DX की वास्तुकला ने उन क्षमताओं को प्रदान किया जो अपने युग के सीएनसी अनुप्रयोगों के लिए महत्वपूर्ण थीं: एक फ्लोटिंग-पॉइंट यूनिट (FPU) जो चिप में एकीकृत थी,एक बाहरी गणित सह-प्रोसेसर के ओवरहेड के बिना त्रिकोणमितीय अंतःपोषण गणना की अनुमति देता है; पूर्णांक प्रदर्शन पर्याप्त प्रतिक्रियाशील मशीन नियंत्रण के लिए आवश्यक दरों पर पीएमसी सीढ़ी तर्क स्कैनिंग निष्पादित करने के लिए;और सीएनसी संचालन के वास्तविक समय डेटा एक्सेस पैटर्न के साथ संगत मेमोरी बस विशेषताओं.
मॉड्यूल पर 16 एमबी DRAM सभी सक्रिय सीएनसी कंप्यूटिंग के लिए कार्यशील मेमोरी है।
कार्यक्रम निष्पादन, पैरामीटर पुनर्प्राप्ति, गति आदेश बफरिंग, और पीएमसी डेटा तालिकाएं सभी इस मेमोरी पर आकर्षित होती हैं।
जैसे-जैसे FANUC ने i-सीरीज सुविधा सेट का विस्तार क्रमिक सॉफ्टवेयर संस्करणों के माध्यम से किया,मेमोरी की आवश्यकताएं बढ़ी हैं ∙ 16 एमबी कॉन्फ़िगरेशन अपनी पीढ़ी के भीतर आई-सीरीज़ के पूर्ण सुविधा सेट का समर्थन करता है, जबकि कम DRAM वाले पहले के कॉन्फ़िगरेशन ने सीमित किया कि कौन से विकल्प एक साथ सक्रिय हो सकते हैं।
A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). A20B-3300-0293 एक सीपीयू मॉड्यूल है जिसमें एक ही भौतिक कार्ड पर 486DX प्रोसेसर और 16MB DRAM दोनों शामिल हैं।
यह इसे A20B-3300-0310 जैसे बोर्डों से अलग करता है (जो एक DRAM-केवल मॉड्यूल है जो एक उप-CPU बोर्ड पर CPU कार्ड के साथ स्थापित होता है) ।
जब एक आई-सीरीज नियंत्रक में एक स्टार्टअप विफलता का निदान,यह जानते हुए कि नियंत्रक एक सीपीयू मॉड्यूल (जैसे -0293) या एक अलग सीपीयू और मेमोरी मॉड्यूल विन्यास का उपयोग करता है, यह निर्धारित करता है कि पहले किस बोर्ड को लक्षित करना है.
एक नियंत्रक जो बूट करने में विफल रहता है और डिस्प्ले को आरंभ करने से पहले एक प्रारंभिक स्टार्टअप अलार्म दिखाता है, संभवतः सीपीयू मॉड्यूल की खराबी है.एक नियंत्रक जो आंशिक रूप से बूट करता है लेकिन मेमोरी से संबंधित अलार्म दिखाता है, में CPU मॉड्यूल की गलती के बजाय मेमोरी मॉड्यूल की गलती हो सकती है.
FANUC i-सीरीज के नियंत्रक चालू होने पर एक परिभाषित स्टार्टअप अनुक्रम से गुजरते हैं।मुख्य सीपीयू बोर्ड पर नैदानिक एलईडी कोड का एक अनुक्रम दिखाते हैं के रूप में प्रणाली आत्म परीक्षण और आरंभ के माध्यम से प्रगति करता है. इस अनुक्रम को समझने से सीपीयू मॉड्यूल विफलताओं को अलग करने में मदद मिलती हैः
जब बिजली लागू की जाती है, तो मुख्य बोर्ड पर बूट ROM द्वारा उत्पन्न पहले कोड चलाए जाते हैं ′′ यह कोड CPU मॉड्यूल के प्रोसेसर के पूर्ण परिचालन से पहले चलाया जाता है, बुनियादी हार्डवेयर की जांच करता है।
यदि एलईडी अनुक्रम एक प्रारंभिक कोड पर बंद हो जाता है जो सामान्य रूप से सीपीयू मॉड्यूल के आरंभ होने पर जारी रहेगा, तो सीपीयू मॉड्यूल संदिग्ध है।
एक बार सीपीयू मॉड्यूल का 486 प्रोसेसर निष्पादित करना शुरू कर देता है, कोड सिस्टम के स्व-परीक्षण के माध्यम से अधिक तेजी से आगे बढ़ते हैं।
यदि अनुक्रम इस प्रगति के मध्य में एक कोड पर रुकता है, तो विशिष्ट कोड यह पहचानता है कि कौन सा उपप्रणाली परीक्षण विफल रहा है
यदि डिस्प्ले बोर्ड इनिशियल होता है लेकिन डिस्प्ले पर केवल एक अंधेरी स्क्रीन या सिस्टम अलार्म दिखाई देता है,सीपीयू मॉड्यूल कम से कम शुरू हो गया है और एक बिंदु तक पहुंच गया है जहां यह प्रदर्शन डेटा आउटपुट कर सकता है जो विरोधाभासी रूप से एक अलग दोष स्रोत का सुझाव देता है यदि सीपीयू मॉड्यूल ही संदिग्ध था.
प्रश्न 1: आई-सीरीज नियंत्रक पावर-अप पर "एलईडी अनुक्रम प्रारंभिक चरण में बंद हो जाता है" दिखाता है और कभी भी सामान्य ऑपरेटिंग डिस्प्ले तक नहीं पहुंचता है। सीपीयू मॉड्यूल को कारण के रूप में कैसे पुष्ट किया जा सकता है?
विशिष्ट सीएनसी मॉडल के लिए FANUC आई-सीरीज़ के रखरखाव मैनुअल के साथ एलईडी कोड की क्रॉस-चेक करें। यदि कोड विशेष रूप से सीपीयू प्रारंभ विफलता को इंगित करता है, तो A20B-3300-0293 संदिग्ध है।
एक व्यावहारिक परीक्षण के रूप मेंः यदि एक समान कार्यरत मशीन से एक ज्ञात-अच्छे सीपीयू मॉड्यूल को अस्थायी रूप से स्थापित किया जाता है और अनुक्रम सामान्य रूप से आगे बढ़ता है, तो मूल मॉड्यूल दोषपूर्ण पुष्टि की जाती है।यह भी मॉड्यूल के किनारे कनेक्टर्स की जाँच करें और प्रदूषण या भौतिक क्षति के लिए मुख्य बोर्ड पर सॉकेट से पहले निष्कर्ष मॉड्यूल ही विफल हो गया है.
Q2: क्या A20B-3300-0293 दोनों सीरीज 16i-A और 16i-B हार्डवेयर पीढ़ियों के साथ संगत है?
A20B-3300 सीपीयू मॉड्यूल परिवार कई आई-सीरीज़ हार्डवेयर पीढ़ियों को शामिल करता है। क्या -0293 16i-A और 16i-B दोनों के साथ संगत है यह विशिष्ट मदरबोर्ड और सिस्टम सॉफ्टवेयर संस्करण पर निर्भर करता है.परिवार के भीतर, विभिन्न भाग संख्या प्रत्यय (जैसे -0290, -0291, -0293, -0295) विभिन्न हार्डवेयर पीढ़ियों या मदरबोर्ड कनेक्टर मानकों से जुड़े हो सकते हैं।
आदेश देने से पहले विशिष्ट मशीन की हार्डवेयर सूची के साथ संगतता की जाँच करें।
मशीन के विद्युत दस्तावेज में कारखाने में स्थापित सीपीयू मॉड्यूल के सटीक भाग संख्या को सूचीबद्ध किया जाना चाहिए।
Q3: A20B-3300-0293 को बदलने के बाद, सीएनसी बूट लेकिन पहले की तुलना में धीमी ब्लॉक प्रसंस्करण दिखाता है। क्या सीपीयू मॉड्यूल दोषपूर्ण हो सकता है?
यदि सीएनसी बूट और काम करता है लेकिन ब्लॉक प्रसंस्करण धीमा लगता है, तो सीपीयू मॉड्यूल काम कर रहा है लेकिन इसके प्रोसेसर घड़ी या कैश के साथ समस्या हो सकती है। अधिक आम तौर पर, apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.
यह भी विचार करें कि बोर्ड की प्रतिस्थापन के बाद "धीमी प्रसंस्करण" के रूप में दिखाई देता है वास्तव में अपने ऑपरेशन के पहले चक्रों के दौरान डेटा सत्यापन या पुनः कैलिब्रेशन संचालन करने वाला सिस्टम हो सकता है.
Q4: क्या A20B-3300-0293 पर 16MB DRAM को एक अलग मेमोरी मॉड्यूल जोड़कर विस्तारित या अपग्रेड किया जा सकता है?
A20B-3300-0293 पर DRAM स्वयं CPU मॉड्यूल पर एकीकृत है और स्वतंत्र रूप से विस्तारित नहीं किया जा सकता है।
यदि सिस्टम को अधिक कार्यशील स्मृति की आवश्यकता है, the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU module, सीएनसी श्रृंखला के लिए FANUC के हार्डवेयर कनेक्शन मैनुअल में प्रकाशित विशिष्ट विन्यास नियमों का पालन करते हुए।
Q5: जब A20B-3300-0293 को स्पेयर पार्ट के रूप में रखा जाता है तो उसे कैसे संग्रहीत किया जाना चाहिए?
मूल एंटीस्टैटिक पैकेजिंग या समकक्ष ईएसडी-सुरक्षित एंटीस्टैटिक बैग में रखें। आर्द्रता, अत्यधिक तापमान और प्रत्यक्ष सूर्य के प्रकाश से दूर रखें।
मॉड्यूल में CMOS प्रोसेसर और DRAM IC हैं जो इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील होते हैं।आदर्श भंडारण परिस्थितियाँ: सील एंटीस्टैटिक बैग, सूखे वातावरण में 10°25°C पर, चुंबकीय क्षेत्र स्रोतों (मोटर्स, ट्रांसफार्मर) से दूर, और बोर्डों के बीच फोम पृथक्करण के बिना अन्य नंगे पीसीबी के साथ ढेर नहीं।
